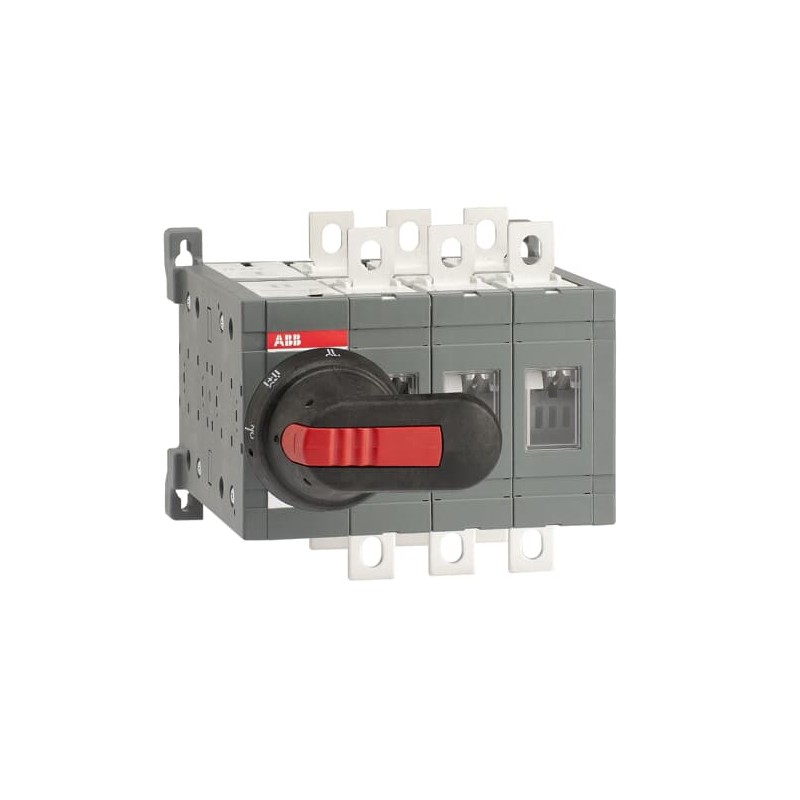

1SCA108593R1001 ABB Interruptor conmutador I-II OT250E03CLP
1SCA108593R1001
ABB
Interruptor conmutador I-II OT250E03CLP
OT250E03CLP CHANGE-OVER SWITCH
Componentes industriales de baja tensión > Seccionador
Interruptores Manuales
Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB
Más vendidos
▲Más Información
▲| ABB EcoSolutions | |
|---|---|
| Instrucciones de desmontaje al final de la vida útil | 1SCC303050M0201 |
| Información medioambiental | 1SCC303050D0201 |
| Declaración Ambiental de Producto - EPD | 1SCC303082D0201 |
| Cumplimiento de Materiales | |
| Plantilla de notificación de minerales de conflicto (CMRT) | 9AKK108467A5658 |
| Declaración REACH | 1SCC011021D0201 |
| Información sobre RoHS | 1SCC011020D0201 |
| Estado de RoHS | Siguiendo la Directiva de la UE 2011/65/UE y la Enmienda 2015/863 22 de julio de 2019 |
| SCIP | 79b878d4-504d-475e-91c2-016f2f3998ed Finland |
| SCIP simplificado | 2c33ea20-90b7-4b85-8219-510dd8fca46b Germany |
| b48b20e8-cf85-4a7e-bf95-7bddfe3464af Estonia | |
| 1c072847-49fa-4b31-a714-ed0e5ad30b65 Hungary | |
| b3b313df-93ef-40d6-ae0e-41f85bcbd378 Norway | |
| aa497b80-9933-46f4-9e45-e1df49e9d991 Italy | |
| d5d4ab9f-8535-495e-834e-57a05ae548ea Bulgaria | |
| 032bd052-8d6c-43dc-9d2b-5362d681df90 Czech Republic | |
| 913db524-1cdd-4f46-96d3-e18ebc89e104 Croatia | |
| 203200c2-9f0b-47b7-9243-8efefda19c7e Poland | |
| 0e029799-7711-4b7d-ab59-697e0cc1695b Sweden | |
| 0a77f31d-b298-433e-8160-d1c6c3a1cd76 France | |
| e0d0f4d3-ea77-426d-b43b-7450189611b3 Poland | |
| 7a48932f-5d82-45cd-8375-2cfd0c5bc678 Greece | |
| 32a59bb9-5020-43eb-b656-1b871ca52db8 Portugal | |
| 1a5a5e61-9dde-4ce5-ba56-70bd698081fb Hungary | |
| 6b94bf32-c6d8-4af0-b2b6-e017d695b8c4 France | |
| 12c74f53-d2da-44be-93a4-4d8411979579 Denmark | |
| 0f6369bf-7e53-4407-bde0-e653b19ebf21 Germany | |
| 99dfc603-37f0-4fe2-b79c-ad61a254ca26 Germany | |
| eaaea414-f205-47d5-80ae-e14fe04f4b92 Germany | |
| 83e28c32-64fa-4f1b-a148-7e2a0b68084c Poland | |
| 13cd8a15-9f55-4bec-8e93-bea540f64388 Belgium | |
| 7daa0011-acee-4014-926b-9a1b3209f2cc Netherlands | |
| 4afc53c7-15db-4add-bb9e-868c68834150 Belgium | |
| f189c0a9-f4b3-4b8c-bc4a-bf5ef0e39b5c Spain | |
| 7c98d324-ad56-4d43-b5b2-597724d26582 Germany | |
| ef6c8e64-bfc2-4c48-bf7e-bed3c6573f46 Sweden | |
| Descargas Populares | |
| Ficha técnica, información técnica | 1SCC303003C0201 |
| Instrucciones y manuales | 1SCC303008M0208 |
| Declaración Ambiental de Producto - EPD | 1SCC303082D0201 |
| Ambiente | |
| Grado de protección | Front IP20 |
| Información medioambiental | 1SCC303050D0201 |
| Grado de contaminación | 3 |
| Clasificación | |
| Cantidad mínima de pedido | 1 pieza |
| Código arancelario | 85365080 |
| País de origen | Finland |
| Dimensiones | |
| Ancho del product | 170 mm |
| 6.69 in | |
| Alto del producto | 150 mm |
| 5.91 in | |
| Largo del product | 160 mm |
| 6.3 in | |
| Peso del product | 3.12 kg |
| 6.88 lb | |
| Información de Embalaje | |
| Embalaje Nivel 1 Unidades | caja 1 box |
| Embalaje Nivel 1 Ancho | 186 mm |
| 7.32 in | |
| Embalaje Nivel 1 Largo | 300 mm |
| 11.81 in | |
| Embalaje Nivel 1 Alto | 185 mm |
| 7.28 in | |
| Embalaje Nivel 1 Peso | 3.39 kg |
| 7.47 lb | |
| Embalaje Nivel 1 EAN | 6417019399522 |
| Técnica | |
| Corriente térmica convencional de aire libre (Ith) | Θ = 40 °C 250 A |
| Corriente térmica convencional (Ithe) | Totalmente cerrado 250 A |
| Grado de protección | Front IP20 |
| Distancia entre fases | Standard |
| Color del asa | Negro |
| Tipo de asa | Handle and shaft included |
| Tipo de montaje | Base mounting |
| Número de polos | 3P |
| Modo de funcionamiento | Front |
| Grado de contaminación | 3 |
| Posición de los terminales de línea | Top In - Bottom Out, Bottom In - Top Out |
| Pérdida de potencia | en condiciones nominales de funcionamiento por polo 6.5 W |
| Tensión nominal soportada por impulsos (Uimp) | 12 kV |
| Tensión nominal de aislamiento (Ui) | 1000 V |
| Corriente nominal de funcionamiento AC-21A (Ie) | (380 ... 415 V) 250 A |
| (500 V) 250 A | |
| (690 V) 250 A | |
| Corriente nominal de funcionamiento AC-22A (Ie) | (380 ... 415 V) 250 A |
| (500 V) 250 A | |
| (690 V) 250 A | |
| Corriente nominal de funcionamiento AC-23A (Ie) | (380 ... 415 V) 250 A |
| (500 V) 250 A | |
| (690 V) 250 A | |
| Corriente nominal de funcionamiento AC-31B (Ie) | (380 ... 415 V) 250 A |
| Corriente nominal de funcionamiento AC-33B (Ie) | (380 ... 415 V) 250 A |
| Potencia operativa nominal AC-23A (Pe) | (380 ... 415 V) 140 kW |
| (500 V) 170 kW | |
| (690 V) 250 kW | |
| Tensión nominal de operación | Main Circuit 1000 V |
| Corriente nominal de corta duración Tensión baja (Icw) | durante 1 s 8 kiloampere rms |
| Mecanismo de funcionamiento de los interruptores | Mecanismo al final del interruptor |
| 03 (Lado izquierdo) | |
| Tipo de terminal | Terminales de tornillo |
| Par de apriete | acc. IEC 60947-1 15 ... 22 N·m |
| Tipo de transición | Closed |
| Técnica UL/CSA | |
| Par de apriete | acc. IEC 60947-1 15 ... 22 N·m |
| Certificados y Declaraciones (Número de Documento) | |
| Declaración de conformidad - CE | 1SCC303045D2702 |
| Certificado DNV | 1SCC303138D0201 |
| Clasificaciones y estándares externos | |
| Código de clasificación de objetos | Q |
| ETIM 9 | EC000216 - Switch disconnector (low voltage) |
| ETIM 10 | EC000216 - Switch disconnector (AC) |
| UNSPSC | 39122233 |
| Código de categoría granular de IDEA (IGCC) | 5290 >> Disconnect switch |
| Clase electrónica | V11.1 : 27371403 |
| Categoría RAEE | 5. Equipo pequeño (sin dimensión externa de más de 50 cm) |
| Número E (Finlandia) | 3641612 |
| Característica | Valor |
|---|---|
| Ejecución como interruptor principal (EF006981) | Sí |
| Ejecución como interruptor de mantenimiento/reparación (EF006986) | Sí |
| Ejecución como interruptor de seguridad (EF006985) | No |
| Ejecución como dispositivo de parada de emergencia (EF006959) | No |
| Ejecución como conmutador-inversor (EF009408) | No |
| Número de interruptores (EF005586) | 1 |
| Tensión de funcionamiento nominal máxima Ue CA (EF007355) | 1000 V |
| Tensión nominal de funcionamiento (EF001435) | 1000 V |
| Corriente permanente asignada a AC-23, 400 V (EF011777) | 250 A |
| Corriente permanente asignada con AC-21, 400 V (EF009165) | 250 A |
| Resistencia de corriente nominal de corta duración Icw (EF007050) | 8 kA |
| Potencia de funcionamiento nominal a 400 V CA-23 (EF007027) | 140 kW |
| Poder de corte a 400 V (EF009166) | 140 kW |
| Número de polos (EF001391) | 3 |
| Número de contactos auxiliares normalmente cerrados (EF001377) | 0 |
| Número de contactos auxiliares normalmente abiertos (EF001376) | 0 |
| Número de contactos auxiliares como contacto de cambio (EF003531) | 0 |
| Accionamiento motorizado opcional (EF007386) | No |
| Accionamiento motorizado integrado (EF006697) | No |
| Liberación de tensión opcional (EF007491) | No |
| Construcción del dispositivo (EF008240) | Técnica de conexión para dispositivo integrado |
| Apto para montaje frontal de 4 orificios (EF007247) | Sí |
| Apto para montaje frontal central (EF007248) | No |
| Apto para la instalación del distribuidor (EF007262) | Sí |
| Apto para montaje intermedio (EF007264) | No |
| Color del elemento de accionamiento (EF007167) | Negro |
| Ejecución del elemento accionador (EF006976) | Control de giro largo |
| Interbloqueable (EF006281) | Sí |
| Tipo de conexión del circuito de corriente principal (EF006819) | Otros |
| Grado de protección (IP), frontal (EF003118) | IP20 |
| Grado de protección (NEMA) (EF011959) | 1 |
