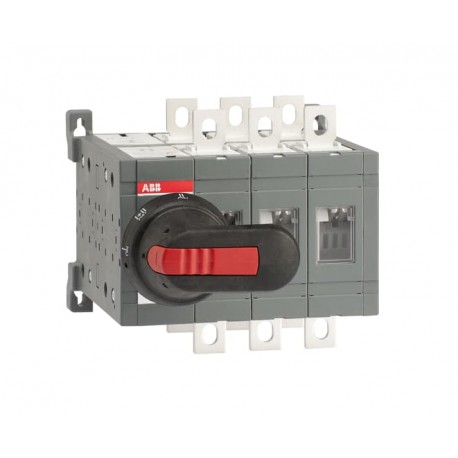

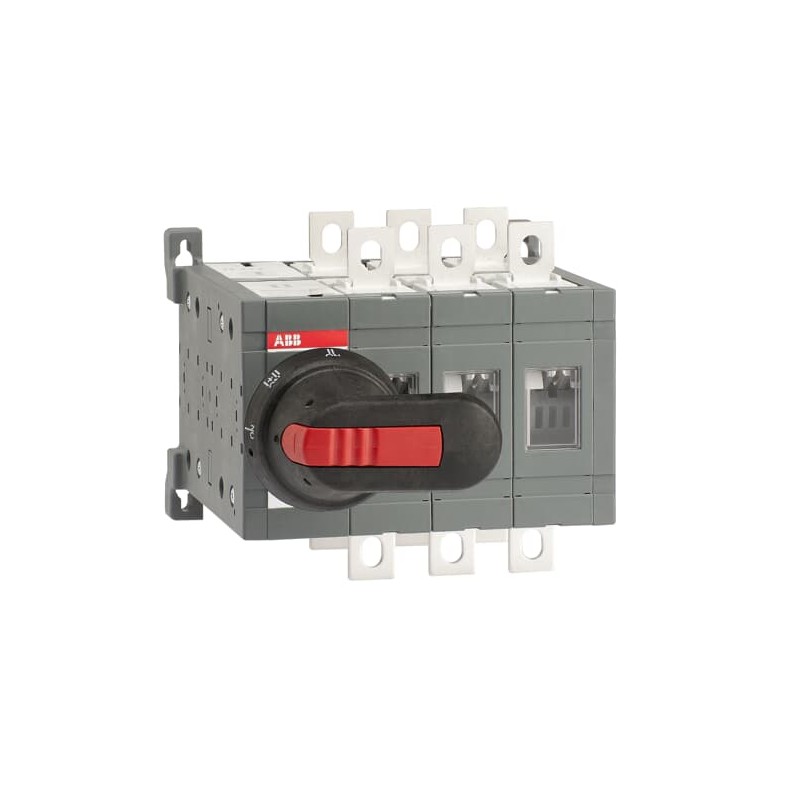

1SCA108593R1001 ABB Schalter switch I-II OT250E03CLP Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

1SCA108593R1001 ABB Schalter switch I-II OT250E03CLP

1SCA108593R1001

ABB

Schalter switch I-II OT250E03CLP

I-II OT250E03CLP Schalter

Lastumschalter ohne 0 Position 3-polig 250 A, mit Griff und Welle schnelle Umschaltung I-I+II-II

Mehr Infos


Niederspannungsschaltgeräte > Lasttrennschalter

Handschalter

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB

Gesamtpreis: $544.40
Stückpreis: $544.40
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

▲

Mehr Infos

▲


ABB EcoSolutions
Demontageanleitung für End-of-Life-Produkte1SCC303050M0201
Umweltinformationen1SCC303050D0201
Umweltprodukterklärung - EPD1SCC303082D0201
Material Compliance
Konfliktmineralien-Berichtsvorlage (CMRT)9AKK108467A5658
REACH Erklärung1SCC011021D0201
RoHS Erklärung1SCC011020D0201
RoHS Informationnach EU Richtlinie 2011/65/EU und Ergänzungen 2015/863 22. Juli 2019
SCIP79b878d4-504d-475e-91c2-016f2f3998ed Finnland (FI)
Vereinfachtes SCIP2c33ea20-90b7-4b85-8219-510dd8fca46b Deutschland (DE)
b48b20e8-cf85-4a7e-bf95-7bddfe3464af Estland (EE)
1c072847-49fa-4b31-a714-ed0e5ad30b65 Ungarn (HU)
b3b313df-93ef-40d6-ae0e-41f85bcbd378 Norwegen (NO)
aa497b80-9933-46f4-9e45-e1df49e9d991 Italien (IT)
d5d4ab9f-8535-495e-834e-57a05ae548ea Bulgarien (BG)
032bd052-8d6c-43dc-9d2b-5362d681df90 Tschechische Republik (CZ)
913db524-1cdd-4f46-96d3-e18ebc89e104 Kroatien (CR)
203200c2-9f0b-47b7-9243-8efefda19c7e Polen (PL)
0e029799-7711-4b7d-ab59-697e0cc1695b Schweden (SE)
0a77f31d-b298-433e-8160-d1c6c3a1cd76 Frankreich (FR)
e0d0f4d3-ea77-426d-b43b-7450189611b3 Polen (PL)
7a48932f-5d82-45cd-8375-2cfd0c5bc678 Griechenland (GR)
32a59bb9-5020-43eb-b656-1b871ca52db8 Portugal (PT)
1a5a5e61-9dde-4ce5-ba56-70bd698081fb Ungarn (HU)
6b94bf32-c6d8-4af0-b2b6-e017d695b8c4 Frankreich (FR)
12c74f53-d2da-44be-93a4-4d8411979579 Dänemark (DK)
0f6369bf-7e53-4407-bde0-e653b19ebf21 Deutschland (DE)
99dfc603-37f0-4fe2-b79c-ad61a254ca26 Deutschland (DE)
eaaea414-f205-47d5-80ae-e14fe04f4b92 Deutschland (DE)
83e28c32-64fa-4f1b-a148-7e2a0b68084c Polen (PL)
13cd8a15-9f55-4bec-8e93-bea540f64388 Belgien (BE)
7daa0011-acee-4014-926b-9a1b3209f2cc Niederlande (NL)
4afc53c7-15db-4add-bb9e-868c68834150 Belgien (BE)
f189c0a9-f4b3-4b8c-bc4a-bf5ef0e39b5c Spanien (ES)
7c98d324-ad56-4d43-b5b2-597724d26582 Deutschland (DE)
ef6c8e64-bfc2-4c48-bf7e-bed3c6573f46 Schweden (SE)
Hauptdokumente
Datenblatt, technische Information1SCC303003C0201
Montage- und Betriebsanleitung1SCC303008M0208
Umweltprodukterklärung - EPD1SCC303082D0201
Umgebungsbedingungen
SchutzartFront IP20
Umweltinformationen1SCC303050D0201
Verschmutzungsgrad3
Bestelldaten
Mindestbestellmenge1 Stück
Zolltarifnummer85365080
Herkunftsland oder HerkunftsgebietFinnland (FI)
Abmessungen
Breite (Netto-Abmessung)170 mm
6.69 in
Höhe (Netto-Abmessung)150 mm
5.91 in
Tiefe (Netto-Abmessung)160 mm
6.3 in
Nettogewicht3.12 kg
6.88 lb
Verpackungsinformationen
Menge Verpackungseinheit 1Karton 1 box
Breite Verpackungseinheit 1186 mm
7.32 in
Länge Verpackungseinheit 1300 mm
11.81 in
Höhe Verpackungseinheit 1185 mm
7.28 in
Bruttogewicht Verpackungseinheit 13.39 kg
7.47 lb
EAN Verpackungseinheit 16417019399522
Technische Daten
Konventioneller thermischer Dauerstrom in freier Luft (Ith)(q = 40 °C) 250 A
Konventioneller thermischer Dauerstrom (Ithe)(vollständig gekapselt) 250 A
SchutzartFront IP20
PhasenabstandStandard
Grifffarbeschwarz
Grifftypinklusiv Griff und Welle
MontageartBodenmontage
Anzahl Pole3P
BetriebsartFrontbedienung
Verschmutzungsgrad3
Position der EinspeiseklemmenTop In - Bottom Out, Bottom In - Top Out
Verlustleistungbei Bemessungsbedingungen pro Pol 6.5 W
Bemessungsstoßspannungsfestigkeit (Uimp)12 kV
Bemessungsisolationsspannung (Ui)1000 V
Bemessungsbetriebsstrom AC-21A (Ie)(380 / 400 V) 250 A
(500 V) 250 A
(690 V) 250 A
Bemessungsbetriebsstrom AC-22A (Ie)(380 ... 415 V) 250 A
(500 V) 250 A
(690 V) 250 A
Bemessungsbetriebsstrom AC-23A (Ie)(380 ... 415 V) 250 A
(500 V) 250 A
(690 V) 250 A
Bemessungsbetriebsstrom AC-31B (Ie)(380 / 400 V) 250 A
Bemessungsbetriebsstrom AC-33B (Ie)(380 / 400 V) 250 A
Bemessungsbetriebsleistung AC-23A (Pe)(380 ... 415 V) 140 kW
(500 V) 170 kW
(690 V) 250 kW
BemessungsbetriebsspannungHauptstromkreis 1000 V
Bemessungskurzzeitstromfestigkeit (Icw)(für 1 s) 8 Kiloampere rms
Schalter-BetriebsmechanismusMechanismus auf der Seite des Schalters
03 (Linksseitig)
AnschlussartSchraubklemme
Anzugsdrehmoment(nach IEC 60947-1) 15 ... 22 N·m
Typ Umschaltergeschlossen
Technische Daten UL/CSA
Anzugsdrehmoment(nach IEC 60947-1) 15 ... 22 N·m
Zertifikate und Deklarationen
Konformitätserklärung - CE1SCC303045D2702
DNV Zertifikat1SCC303138D0201
Externe Klassifizierungen und Normen
Kennbuchstabe (elektrische Betriebsmittel)Q
ETIM 9EC000216 - Lasttrennschalter
ETIM 10EC000216 - Lasttrennschalter (AC)
UNSPSC39122233
IDEA Granular Category Code (IGCC)5290 >> Disconnect switch
eClassV11.1 : 27371403
WEEE Kategorie5. Kleingeräte, bei denen keine der äußeren Abmessungen mehr als 50 cm beträgt
E-Nummer (Finnland)3641612

ETIM for 1SCA108593R1001 Niederspannungsschaltgeräte (EC000216)
Merkmal Wert
Ausführung als Hauptschalter (EF006981) Ja
Ausführung als Wartungs-/Reparaturschalter (EF006986) Ja
Ausführung als Sicherheitsschalter (EF006985) Nein
Ausführung als NOT-AUS-Einrichtung (EF006959) Nein
Ausführung als Wendeschalter (EF009408) Nein
Anzahl der Schalter (EF005586) 1
Max. Bemessungsbetriebsspannung Ue bei AC (EF007355) 1000 V
Bemessungsbetriebsspannung (EF001435) 1000 V
Bemessungsdauerstrom bei AC-23, 400 V (EF011777) 250 A
Bemessungsdauerstrom bei AC-21, 400 V (EF009165) 250 A
Bemessungskurzzeitstromfestigkeit Icw (EF007050) 8 kA
Bemessungsbetriebsleistung bei AC-23, 400 V (EF007027) 140 kW
Schaltleistung bei 400 V (EF009166) 140 kW
Polzahl (EF001391) 3
Anzahl der Hilfskontakte als Öffner (EF001377) 0
Anzahl der Hilfskontakte als Schließer (EF001376) 0
Anzahl der Hilfskontakte als Wechsler (EF003531) 0
Motorantrieb optional (EF007386) Nein
Motorantrieb integriert (EF006697) Nein
Spannungsauslöser optional (EF007491) Nein
Gerätebauart (EF008240) Einbaugerät Steckeinsatztechnik
Geeignet für Frontbefestigung 4-Loch (EF007247) Ja
Geeignet für Frontbefestigung Zentral (EF007248) Nein
Geeignet für Verteilereinbau (EF007262) Ja
Geeignet für Zwischenbau (EF007264) Nein
Farbe des Betätigungselements (EF007167) schwarz
Ausführung des Betätigungselements (EF006976) langer Drehgriff
Verriegelbar (EF006281) Ja
Anschlussart Hauptstromkreis (EF006819) sonstige
Schutzart (IP), frontseitig (EF003118) IP20
Schutzart (NEMA) (EF011959) 1
