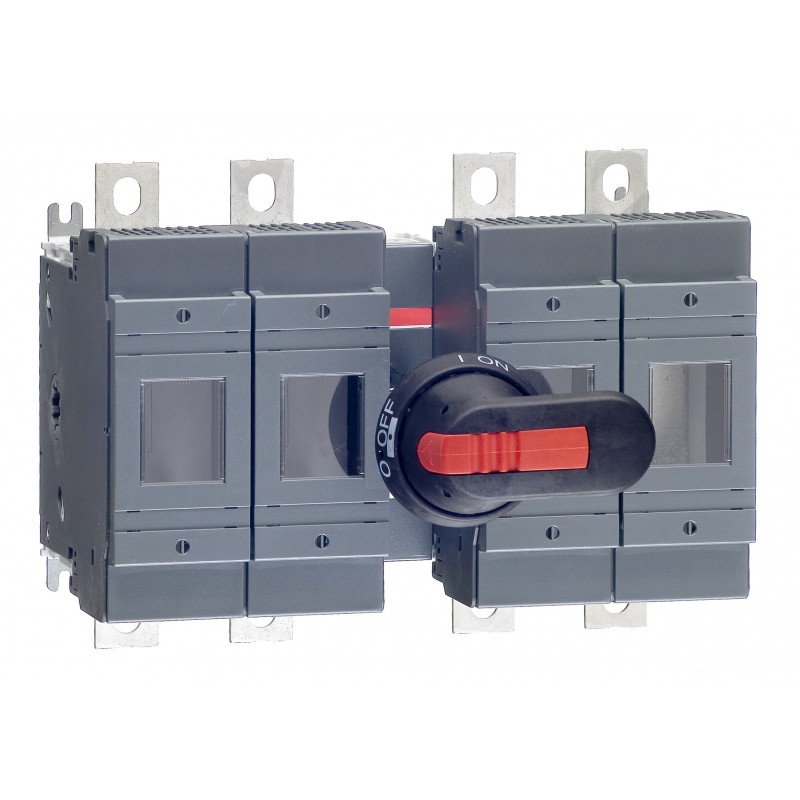

1SCA022726R8460 ABB Interruptor fusible OS250D22N2P
1SCA022726R8460
ABB
Interruptor fusible OS250D22N2P
OS250D22N2P SWITCH FUSE
Componentes industriales de baja tensión > Interruptor con fusibles
Interruptores Manuales > OS
Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB
Más vendidos
▲Más Información
▲| ABB EcoSolutions | |
|---|---|
| Emplazamiento ABB cumpliendo el objetivo de residuos al vertedero | UL 2799 Validación de cero residuos a vertederos disponible |
| Instrucciones de desmontaje al final de la vida útil | 1SCC311049M0201 |
| Declaración Ambiental de Producto - EPD | 1SCC311197D0201 |
| Cumplimiento de Materiales | |
| Plantilla de notificación de minerales de conflicto (CMRT) | 9AKK108467A5658 |
| Declaración REACH | 1SCC011021D0201 |
| Información sobre RoHS | 1SCC011020D0201 |
| Estado de RoHS | Siguiendo la Directiva de la UE 2011/65/UE y la Enmienda 2015/863 22 de julio de 2019 |
| SCIP | 899c227e-e19c-4a73-b613-af4745a2e098 Finland |
| SCIP simplificado | a024636f-a96b-4ae8-a713-7234e1e615e8 Germany |
| 37ac6957-10ea-4bba-81ef-8ce0b7751b53 Belgium | |
| 03bddf27-3f9f-4bbb-94b9-f84da9f15e0b Sweden | |
| dff30c6b-b544-40b7-ae06-4ad955a71631 Poland | |
| 722d56de-ae83-4708-ab7f-69d612389b88 Bulgaria | |
| 5ce5e107-e53e-4762-9c28-32220902c019 Germany | |
| 1144e999-25ae-4163-b570-9040e2b9e71b Croatia | |
| a9e4100b-9dc8-46de-bee2-12c500e164aa Poland | |
| 83eb68a0-c0cb-46d0-b6b7-5455029fc36b Spain | |
| 9fe315cd-e2bb-4a43-b5ce-3f4680aea404 Belgium | |
| bcd43bbc-2202-4073-a2ba-593908535c88 Estonia | |
| f00baf26-c5d7-4a5c-8f62-58a5f74f6168 Greece | |
| 995dd23f-a907-4dc1-b4c4-3de7acd4c09f Hungary | |
| 24f0f740-970f-42ee-a6b9-9f89c16083b4 Portugal | |
| 0489d78d-b6cf-4fa4-84fb-642ffd8c90da France | |
| 6adfbed3-9c32-4b19-b4b3-8fe53b53b27b Sweden | |
| 1b31c68c-8455-41d0-a388-8fbb860e140e Czech Republic | |
| b699b02a-0aca-4d53-a610-85c5113571fa France | |
| 7c1be47f-9920-4f97-aa1a-1bcbc0d8151a Hungary | |
| dbde7e5f-6617-43b6-9833-d36ff2b8f74f Germany | |
| e89eec12-9e7c-4ff9-9c98-96224137d435 Denmark | |
| 16107fd1-1ebb-4eca-8261-e0d99b0df32c Germany | |
| 95119aab-18d9-48e6-8c72-3608726116a1 Germany | |
| 92e01470-205c-4611-a5ce-db469b2abf73 Norway | |
| 412ca163-7d91-46ad-bce1-ab24edfd5e1c Italy | |
| 094bc0ff-11cd-49b8-bc60-bf31b3b7bd8d Netherlands | |
| 2c9a708b-738a-491d-a0ee-9a8496b9b66b Poland | |
| Ley de Control de Sustancias Tóxicas - TSCA | 1SCC011025D0201 |
| Descargas Populares | |
| Ficha técnica, información técnica | 1SCC311013C0201 |
| Instrucciones y manuales | 1SCC311012M0219 |
| Dibujos mecánicos | OS250_D_B_22.stp |
| Declaración Ambiental de Producto - EPD | 1SCC311197D0201 |
| Ambiente | |
| Grado de protección | acc. to IEC 60529 IP20 |
| Grado de contaminación | 3 |
| Clasificación | |
| Cantidad mínima de pedido | 1 pieza |
| Código arancelario | 85365080 |
| País de origen | Finland |
| Dimensiones | |
| Ancho del product | 262 mm |
| Alto del producto | 193 mm |
| Largo del product | 154 mm |
| Peso del product | 4.8 kg |
| 10.6 lb | |
| Información de Embalaje | |
| Embalaje Nivel 1 Unidades | caja 1 pieza |
| Embalaje Nivel 1 Ancho | 270 mm |
| 10.6 in | |
| Embalaje Nivel 1 Largo | 310 mm |
| 12.2 in | |
| Embalaje Nivel 1 Alto | 200 mm |
| 7.9 in | |
| Embalaje Nivel 1 Peso | 5.1 kg |
| 11.3 lb | |
| Embalaje Nivel 1 EAN | 6417019235127 |
| Técnica | |
| Corriente térmica convencional de aire libre (Ith) | Θ = 40 °C 250 A |
| Corriente térmica convencional (Ithe) | Totalmente cerrado 250 A |
| Grado de protección | acc. to IEC 60529 IP20 |
| Posición del cuarto polo | Right Side |
| Tipo de cuarto polo | Switched - With Solid Link |
| Tamaño del fusible | NH0 |
| NH1 | |
| Sistema de fusibles | ESTRUENDO |
| Tipo de asa | Pistol handle |
| Tipo de montaje | Base mounting |
| Número de polos | 4P |
| Modo de funcionamiento | Front |
| Grado de contaminación | 3 |
| Posición de los terminales de línea | Top In - Bottom Out, Bottom In - Top Out |
| Pérdida de potencia | a la corriente nominal 17 W |
| Corriente nominal de cortocircuito condicional (Inc) | (690 V) 100 kA |
| Corriente nominal (In) | Circuito Principal 250 A |
| Tensión nominal soportada por impulsos (Uimp) | 12 kV |
| Tensión nominal de aislamiento (Ui) | 1000 V |
| Corriente nominal de funcionamiento AC-21A (Ie) | (500 V) 250 A |
| (690 V) 250 A | |
| Corriente nominal de funcionamiento AC-22A (Ie) | (380 ... 415 V) 250 A |
| (500 V) 250 A | |
| (690 V) 250 A | |
| Corriente nominal de funcionamiento AC-23A (Ie) | (380 ... 415 V) 250 A |
| (500 V) 250 A | |
| (690 V) 250 A | |
| Potencia operativa nominal AC-23A (Pe) | (220 ... 240 V) 75 kW |
| (400 V) 140 kW | |
| (415 V) 145 kW | |
| (500 V) 170 kW | |
| (690 V) 250 kW | |
| Tensión nominal de operación | Main Circuit 690 V AC |
| Corriente nominal de corta duración Tensión baja (Icw) | durante 1 s 8 kiloampere rms |
| Normas | IEC 60947-3 |
| Mecanismo de funcionamiento de los interruptores | 22 (Entre los polos) |
| Tipo de terminal | Terminales de lengüeta |
| Anchura de los terminales | 25 mm |
| Par de apriete | 30 ... 44 N·m |
| Técnica UL/CSA | |
| Par de apriete | 30 ... 44 N·m |
| Certificados y Declaraciones (Número de Documento) | |
| A2L Certificate – IEC | 1SCC311209D0201 |
| Certificado ATEX | No certification needed |
| Certificado CCC | CCC OS200-250 2016 |
| Declaración de conformidad - CE | 1SCC311095D2704 |
| Certificado DNV GL | 1SCC311123D0203 |
| Certificado UL | No certification needed |
| Clasificaciones y estándares externos | |
| Código de clasificación de objetos | Q |
| ETIM 9 | EC001040 - Fuse switch disconnector |
| ETIM 10 | EC001040 - Fuse switch disconnector |
| UNSPSC | 39122233 |
| Código de categoría granular de IDEA (IGCC) | 5291 >> Fuse switch disconnector |
| Clase electrónica | V11.1 : 27371401 |
| Categoría RAEE | 5. Equipo pequeño (sin dimensión externa de más de 50 cm) |
| Número E (Finlandia) | 3661238 |
| Número E (Noruega) | 1682613 |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATALOG TRANSFER SWITCHES 2023 EN.pdf | 42 Mbytes |
|
| Interruptor fusible OS250D22N2P - ABB - OS250D22N2P - 1SCA022726R8460 | 90 Kbytes |
|
| OS250D22N2P 1SCA022726R8460 ABB Interruptor fusible OS250D22N2P | 83 Kbytes |
|
