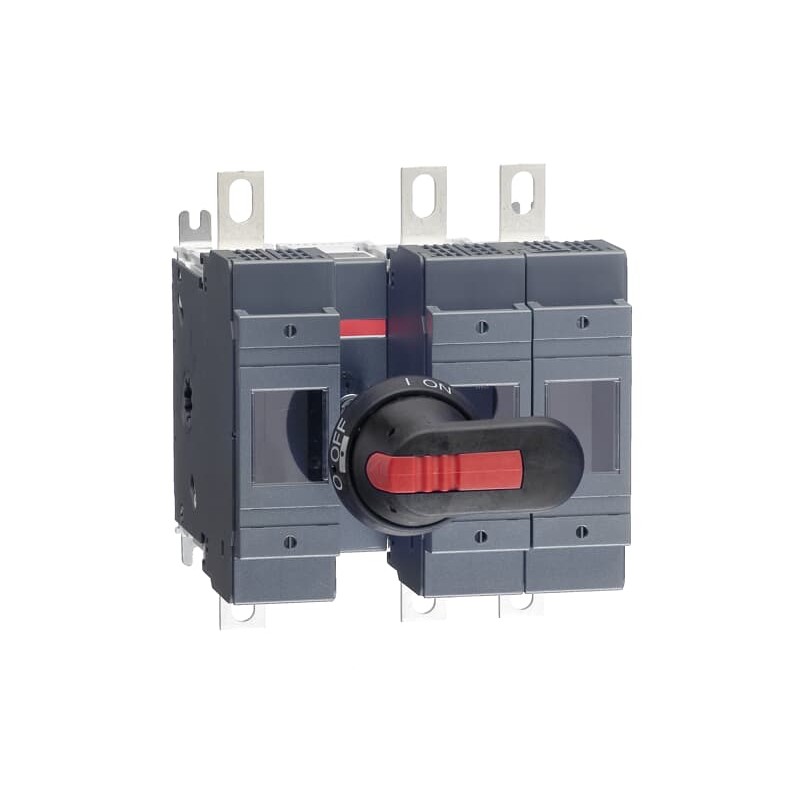

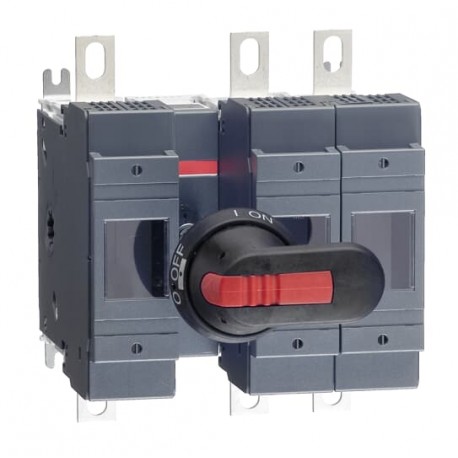

1SCA022820R9150 ABB Interruptor fusible OS200DZ12P
1SCA022820R9150
ABB
Interruptor fusible OS200DZ12P
OS200DZ12P SWITCH FUSE
Componentes industriales de baja tensión > Interruptor con fusibles
Interruptores Manuales > OS
Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB
Más vendidos
▲Más Información
▲| ABB EcoSolutions | |
|---|---|
| Emplazamiento ABB cumpliendo el objetivo de residuos al vertedero | UL 2799 Validación de cero residuos a vertederos disponible |
| Instrucciones de desmontaje al final de la vida útil | 1SCC311049M0201 |
| Declaración Ambiental de Producto - EPD | 1SCC311197D0201 |
| Cumplimiento de Materiales | |
| Plantilla de notificación de minerales de conflicto (CMRT) | 9AKK108467A5658 |
| Declaración REACH | 1SCC011021D0201 |
| Información sobre RoHS | 1SCC011020D0201 |
| Estado de RoHS | Siguiendo la Directiva de la UE 2011/65/UE y la Enmienda 2015/863 22 de julio de 2019 |
| SCIP | 54a5c234-c1c6-496f-97b5-3255434f9a0a Finland |
| SCIP simplificado | c5a161c4-d4c5-4f9b-aa14-6a95039dbc5f Germany |
| 4216f697-24b3-45e2-8335-f548a77c4ffc Poland | |
| 720c39bb-0c5d-412f-9fee-167ee72916f6 Netherlands | |
| 0a868984-b5b8-412c-a5cc-681924a90cf1 Sweden | |
| e39b11a2-e5e0-45ac-a44e-8448e57d70ac Germany | |
| e86891d0-2316-47f9-bcee-ee74960866d1 Greece | |
| 9083cccd-8238-4376-862c-c3a9b131b023 Portugal | |
| c4f3f9c3-8628-4ddb-810a-cc81657cea4a Norway | |
| c9deaf87-2c1e-4e37-9056-2fb2a8a9bd77 Italy | |
| 9d09caa6-7bee-45c8-bb44-bc7d152285e8 Czech Republic | |
| 2b3244f4-674c-43d7-9842-a1e33c16b8f5 Croatia | |
| 39d9a48d-3c25-425d-8e4d-7ce5b4b43134 Belgium | |
| 7cff0ffb-676f-4b72-a279-4bba77de7c67 Sweden | |
| 28120f65-6688-45e0-af03-fb6ff481109a Poland | |
| aec2504f-0ca6-4ada-ad8a-259b2a78aadc Bulgaria | |
| ef54f316-e62d-46a0-9343-5b8afbbe3329 Hungary | |
| 214bd1a4-efcf-4359-a681-cab384d1246c Estonia | |
| c0f256ba-c3a6-41e1-b815-4b62d1e70c5f France | |
| 4c4452b9-298a-43c5-899e-0d448e4e2e66 Hungary | |
| 4ad96a82-39e6-41b2-94fa-1477a3b659da France | |
| c5ab1545-5d45-4b96-8f65-7334a2bd5e25 Spain | |
| e6ea64dd-3b47-43be-bb94-00f86f7ed90b Germany | |
| 4f9d7c47-d3c8-4024-9e81-d8a018e37cc5 Denmark | |
| fc0835f4-5bcb-4154-8f3c-4a093c9bc4cd Germany | |
| a6885db6-29e8-43a1-a924-eecc87909a0b Germany | |
| 38ad77c1-a719-41bb-a783-b13ee8f222f3 Poland | |
| 37c6b45c-b815-4e16-af67-38c0e8e7b4bb Belgium | |
| Ley de Control de Sustancias Tóxicas - TSCA | 1SCC011025D0201 |
| Descargas Populares | |
| Ficha técnica, información técnica | 1SCC311013C0201 |
| Instrucciones y manuales | 1SCC311012M0219 |
| Dibujos mecánicos | OS200D12.igs |
| Declaración Ambiental de Producto - EPD | 1SCC311197D0201 |
| Ambiente | |
| Grado de protección | acc. to IEC 60529 IP20 |
| Grado de contaminación | 3 |
| Clasificación | |
| Cantidad mínima de pedido | 1 pieza |
| Código arancelario | 85365080 |
| País de origen | Finland |
| Dimensiones | |
| Ancho del product | 219 mm |
| Alto del producto | 182 mm |
| Largo del product | 198 mm |
| Peso del product | 3 kg |
| 6.6 lb | |
| Información de Embalaje | |
| Embalaje Nivel 1 Unidades | caja 1 pieza |
| Embalaje Nivel 1 Ancho | 230 mm |
| 9.1 in | |
| Embalaje Nivel 1 Largo | 270 mm |
| 10.6 in | |
| Embalaje Nivel 1 Alto | 170 mm |
| 6.7 in | |
| Embalaje Nivel 1 Peso | 3.3 kg |
| 7.3 lb | |
| Embalaje Nivel 1 EAN | 6417019280615 |
| Técnica | |
| Corriente térmica convencional de aire libre (Ith) | Θ = 40 °C 200 A |
| Corriente térmica convencional (Ithe) | Totalmente cerrado 200 A |
| Grado de protección | acc. to IEC 60529 IP20 |
| Tamaño del fusible | NH00 |
| Sistema de fusibles | ESTRUENDO |
| Tipo de asa | Pistol handle |
| Tipo de montaje | Base mounting |
| Número de polos | 3P |
| Modo de funcionamiento | Front |
| Grado de contaminación | 3 |
| Posición de los terminales de línea | Top In - Bottom Out |
| Bottom In - Top Out | |
| Pérdida de potencia | en condiciones nominales de funcionamiento por polo 8 W |
| Corriente nominal de cortocircuito condicional (Inc) | (500 V) 100 kA |
| (690 V) 80 kA | |
| Corriente nominal (In) | Circuito Principal 200 A |
| Tensión nominal soportada por impulsos (Uimp) | 12 kV |
| Tensión nominal de aislamiento (Ui) | 1000 V |
| Corriente nominal de funcionamiento AC-21A (Ie) | (500 V) 200 A |
| (690 V) 200 A | |
| Corriente nominal de funcionamiento AC-22A (Ie) | (380 ... 415 V) 200 A |
| (500 V) 200 A | |
| (690 V) 200 A | |
| Corriente nominal de funcionamiento AC-23A (Ie) | (380 ... 415 V) 200 A |
| (500 V) 200 A | |
| (690 V) 200 A | |
| Potencia operativa nominal AC-23A (Pe) | (220 ... 240 V) 60 kW |
| (400 V) 110 kW | |
| (415 V) 110 kW | |
| (500 V) 132 kW | |
| (690 V) 200 kW | |
| Tensión nominal de operación | Main Circuit 690 V AC |
| Corriente nominal de corta duración Tensión baja (Icw) | durante 1 s 8 kiloampere rms |
| Normas | IEC 60947-3 |
| Mecanismo de funcionamiento de los interruptores | 12 (Entre los polos) |
| Tipo de terminal | Terminales de lengüeta |
| Anchura de los terminales | 20 mm |
| Par de apriete | 15 ... 22 N·m |
| Técnica UL/CSA | |
| Par de apriete | 15 ... 22 N·m |
| Certificados y Declaraciones (Número de Documento) | |
| A2L Certificate – IEC | 1SCC311209D0201 |
| Certificado ATEX | No certification needed |
| Certificado CCC | CCC OS200-250 2016 |
| Declaración de conformidad - CE | 1SCC311091D2704 |
| Certificado DNV GL | 1SCC311123D0203 |
| Certificado UL | No certification needed |
| Clasificaciones y estándares externos | |
| Código de clasificación de objetos | Q |
| ETIM 9 | EC001040 - Fuse switch disconnector |
| ETIM 10 | EC001040 - Fuse switch disconnector |
| UNSPSC | 39122233 |
| Código de categoría granular de IDEA (IGCC) | 5291 >> Fuse switch disconnector |
| Clase electrónica | V11.1 : 27371401 |
| Categoría RAEE | 5. Equipo pequeño (sin dimensión externa de más de 50 cm) |
| Número E (Noruega) | 1682604 |
| Característica | Valor |
|---|---|
| Ejecución como interruptor principal (EF006981) | Sí |
| Ejecución como interruptor de seguridad (EF006985) | Sí |
| Tensión de funcionamiento nominal máxima Ue CA (EF007355) | 1000 V |
| Intensidad nominal permanente Iu (EF001389) | 200 A |
| Potencia de funcionamiento nominal a 400 V CA-23 (EF007027) | 200 kW |
| Corriente nominal de cortocircuito condicional Iq (EF001444) | 80 kA |
| Resistencia de corriente nominal de corta duración Icw (EF007050) | 8 kA |
| Apto para insertos de fusibles (EF006692) | NH00 |
| Número de polos (EF001391) | 3 |
| Tipo de conexión del circuito de corriente principal (EF006819) | Conexión de tornillo |
| Entrada de cable (EF000537) | Otros |
| Equipado con conectores rápidos (EF011696) | Sí |
| Apto para montaje en suelo (EF007243) | No |
| Apropiado para montaje frontal (EF007246) | No |
| Apto para el montaje de barras colectoras (EF007259) | Sí |
| Ejecución del elemento accionador (EF006976) | Control de giro largo |
| Posición del elemento de accionamiento (EF009410) | Parte frontal |
| Accionamiento motorizado opcional (EF007386) | No |
| Accionamiento motorizado integrado (EF006697) | No |
| Ejecución como dispositivo de parada de emergencia (EF006959) | No |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATALOG TRANSFER SWITCHES 2023 EN.pdf | 42 Mbytes |
|
| Interruptor fusible OS200DZ12P - ABB - OS200DZ12P - 1SCA022820R9150 | 90 Kbytes |
|
| OS200DZ12P 1SCA022820R9150 ABB Interruptor fusible OS200DZ12P | 73 Kbytes |
|
