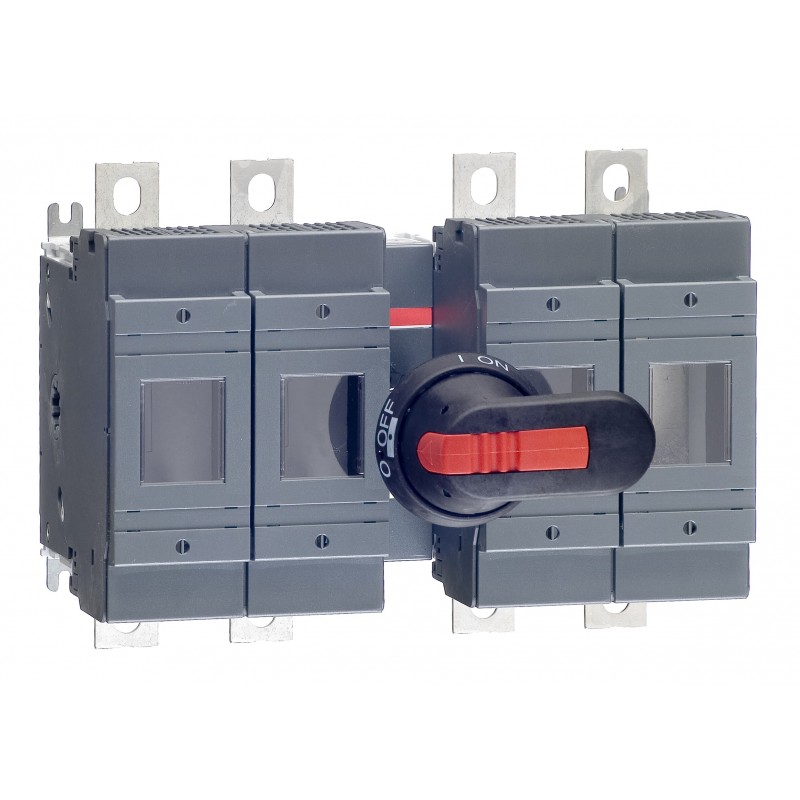

1SCA022726R8460 ABB OS250D22N2P fusibili
1SCA022726R8460
ABB
OS250D22N2P fusibili
Interruttore a fusibile OS250D22N2P
OS250D22N2P SWITCH FUSE
Apparecchi elettrici a bassa tensione > Fusibile sezionatore
Interruttori manuali > OS
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB
Più venduti
▲Dettagli
▲| ABB EcoSolutions | |
|---|---|
| ABB Site Meeting Group Waste To Landfill Target | UL 2799 Zero Waste To Landfill Validation available |
| End Of Life Disassembling Instructions | 1SCC311049M0201 |
| Dichiarazione prodotto ambientale - EPD | 1SCC311197D0201 |
| Material Compliance | |
| Conflict Minerals Reporting Template (CMRT) | 9AKK108467A5658 |
| REACH Declaration | 1SCC011021D0201 |
| Informazioni RoHS | 1SCC011020D0201 |
| Dichiarazione RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| SCIP | 899c227e-e19c-4a73-b613-af4745a2e098 Finlandia (FI) |
| SCIP semplificato | a024636f-a96b-4ae8-a713-7234e1e615e8 Germania (DE) |
| 37ac6957-10ea-4bba-81ef-8ce0b7751b53 Belgio (BE) | |
| 03bddf27-3f9f-4bbb-94b9-f84da9f15e0b Svezia (SE) | |
| dff30c6b-b544-40b7-ae06-4ad955a71631 Polania (PL) | |
| 722d56de-ae83-4708-ab7f-69d612389b88 Bulgaria (BG) | |
| 5ce5e107-e53e-4762-9c28-32220902c019 Germania (DE) | |
| 1144e999-25ae-4163-b570-9040e2b9e71b Croazia (HR) | |
| a9e4100b-9dc8-46de-bee2-12c500e164aa Polania (PL) | |
| 83eb68a0-c0cb-46d0-b6b7-5455029fc36b Spagna (ES) | |
| 9fe315cd-e2bb-4a43-b5ce-3f4680aea404 Belgio (BE) | |
| bcd43bbc-2202-4073-a2ba-593908535c88 Estonia (EE) | |
| f00baf26-c5d7-4a5c-8f62-58a5f74f6168 Grecia (GR) | |
| 995dd23f-a907-4dc1-b4c4-3de7acd4c09f Ungheria (HU) | |
| 24f0f740-970f-42ee-a6b9-9f89c16083b4 Portogallo (PT) | |
| 0489d78d-b6cf-4fa4-84fb-642ffd8c90da Francia (FR) | |
| 6adfbed3-9c32-4b19-b4b3-8fe53b53b27b Svezia (SE) | |
| 1b31c68c-8455-41d0-a388-8fbb860e140e Repubblica Ceca (CZ) | |
| b699b02a-0aca-4d53-a610-85c5113571fa Francia (FR) | |
| 7c1be47f-9920-4f97-aa1a-1bcbc0d8151a Ungheria (HU) | |
| dbde7e5f-6617-43b6-9833-d36ff2b8f74f Germania (DE) | |
| e89eec12-9e7c-4ff9-9c98-96224137d435 Danimarca (DK) | |
| 16107fd1-1ebb-4eca-8261-e0d99b0df32c Germania (DE) | |
| 95119aab-18d9-48e6-8c72-3608726116a1 Germania (DE) | |
| 92e01470-205c-4611-a5ce-db469b2abf73 Norvegia (NO) | |
| 412ca163-7d91-46ad-bce1-ab24edfd5e1c Italia (IT) | |
| 094bc0ff-11cd-49b8-bc60-bf31b3b7bd8d Paesi Bassi (Olanda) (NL) | |
| 2c9a708b-738a-491d-a0ee-9a8496b9b66b Polania (PL) | |
| Toxic Substances Control Act - TSCA | 1SCC011025D0201 |
| Download Piu' Usati | |
| Scheda tecnica | 1SCC311013C0201 |
| Istruzioni e manuali | 1SCC311012M0219 |
| Disegni meccanici | OS250_D_B_22.stp |
| Dichiarazione prodotto ambientale - EPD | 1SCC311197D0201 |
| Dati ambientali | |
| Grado di protezione | secondo IEC 60529 IP20 |
| Grado di inquinamento | 3 |
| Ordinazione | |
| Quantità minima di ordinazione | 1 pezzo (i) |
| Codice tariffario doganale | 85365080 |
| Paese di origine | Finlandia (FI) |
| Dimensioni | |
| Larghezza prodotto | 262 mm |
| Altezza prodotto | 193 mm |
| Profondità prodotto | 154 mm |
| Peso netto prodotto | 4.8 kg |
| 10.6 lb | |
| Informazioni imballo | |
| Unità imballo livello 1 | box 1 pezzo (i) |
| Larghezza imballo livello 1 | 270 mm |
| 10.6 in | |
| Profondità imballo livello 1 | 310 mm |
| 12.2 in | |
| Altezza imballo livello 1 | 200 mm |
| 7.9 in | |
| Peso lordo imballo livello 1 | 5.1 kg |
| 11.3 lb | |
| EAN imballo livello 1 | 6417019235127 |
| Dati tecnici | |
| Corrente termica convenzionale in aria libera (Ith) | q = 40 °C 250 A |
| Corrente termica convenzionale (Ithe) | Completamente Chiuso 250 A |
| Grado di protezione | secondo IEC 60529 IP20 |
| Fourth Pole Position | Right Side |
| Fourth Pole Type | Switched - With Solid Link |
| Taglia fusibile | NH0 |
| NH1 | |
| Sistema fusibile | DIN |
| Tipo di maniglia | Pistol handle |
| Tipo di montaggio | Base mounting |
| Numero di poli | 4P |
| Modalità operativa | Front |
| Grado di inquinamento | 3 |
| Posizione dei terminali linee | Top In - Bottom Out, Bottom In - Top Out |
| Perdita di potenza | at Rated Current 17 W |
| Corrente nominale di cortocircuito condizionale (Inc) | (690 V) 100 kA |
| Corrente nominale (In) | Circuito Principale 250 A |
| Tensione di tenuta ad impulso (Uimp) | 12 kV |
| Tensione nominale di isolamento (Ui) | 1000 V |
| Corrente nominale di funzionamento AC-21A (Ie) | (500 V) 250 A |
| (690 V) 250 A | |
| Corrente nominale di funzionamento AC-22A (Ie) | (380 ... 415 V) 250 A |
| (500 V) 250 A | |
| (690 V) 250 A | |
| Corrente nominale di funzionamento AC-23A (Ie) | (380 ... 415 V) 250 A |
| (500 V) 250 A | |
| (690 V) 250 A | |
| Potenza nominale di funzionamento AC-23a (Pe) | (220 ... 240 V) 75 kW |
| (400 V) 140 kW | |
| (415 V) 145 kW | |
| (500 V) 170 kW | |
| (690 V) 250 kW | |
| Tensione nominale di funzionamento | Circuito Principale 690 V AC |
| Corrente nominale ammissibile di breve durata (Icw) | per 1 s 8 kiloampere rms |
| Norme di riferimento | IEC 60947-3 |
| Comando | 22 (Between the Poles) |
| Tipo di morsetto | Lug terminals |
| Larghezza morsetto | 25 mm |
| Coppia di serraggio | 30 ... 44 N·m |
| Reparto tecnico UL/CSA | |
| Coppia di serraggio | 30 ... 44 N·m |
| Certificati e dichiarazioni (numero del documento) | |
| A2L Certificate – IEC | 1SCC311209D0201 |
| Certificato ATEX | No certification needed |
| Certificato CCC | CCC OS200-250 2016 |
| Dichiarazione di conformità - CE | 1SCC311095D2704 |
| DNV GL Certificate | 1SCC311123D0203 |
| Certificato UL | No certification needed |
| Classificazioni e standard esterni | |
| Codice classificazione oggetto | Q |
| ETIM 9 | EC001040 - Fuse switch disconnector |
| ETIM 10 | EC001040 - Fuse switch disconnector |
| UNSPSC | 39122233 |
| Codice categoria granulare IDEA (IGCC) | 5291 >> Fuse switch disconnector |
| eClass | V11.1 : 27371401 |
| Categoria RAEE | 5. Piccole apparecchiature (nessuna dimensione esterna superiore a 50 cm) |
| E-Number (Finland) | 3661238 |
| E-Number (Norway) | 1682613 |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOG TRANSFER SWITCHES 2023 EN.pdf | 42 Mbytes |
|
| OS250D22N2P Switch fuse - ABB - OS250D22N2P - 1SCA022726R8460 | 90 Kbytes |
|
| OS250D22N2P 1SCA022726R8460 ABB OS250D22N2P fusibili | 82 Kbytes |
|
