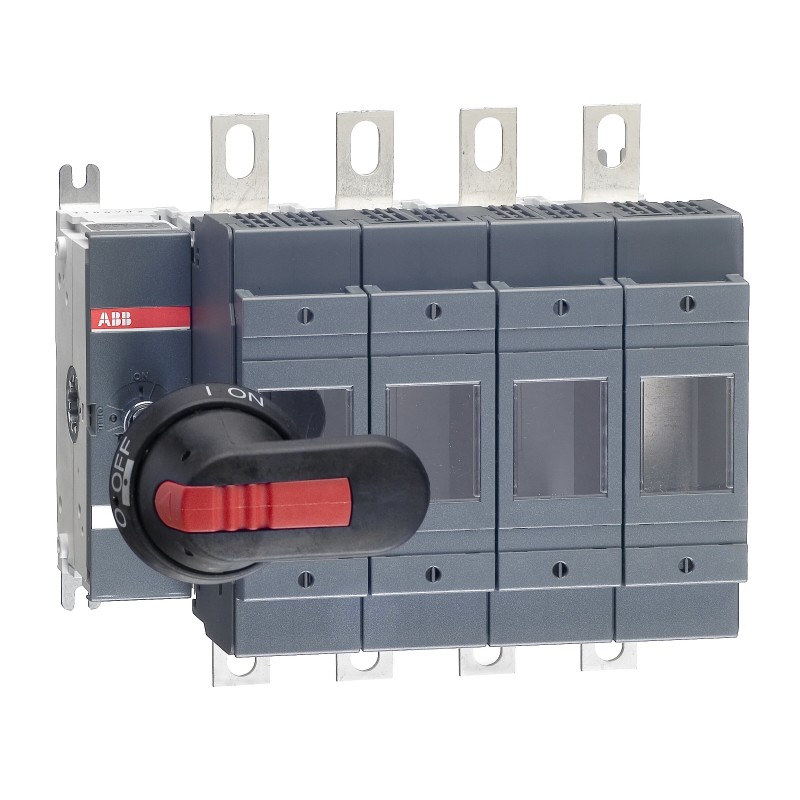

1SCA022719R2380 ABB Interruptor fusible OS250D04N2P
1SCA022719R2380
ABB
Interruptor fusible OS250D04N2P
OS250D04N2P SWITCH FUSE
Componentes industriales de baja tensión > Interruptor con fusibles
Interruptores Manuales > OS
Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB
Más vendidos
▲Más Información
▲| ABB EcoSolutions | |
|---|---|
| Emplazamiento ABB cumpliendo el objetivo de residuos al vertedero | UL 2799 Validación de cero residuos a vertederos disponible |
| Instrucciones de desmontaje al final de la vida útil | 1SCC311049M0201 |
| Declaración Ambiental de Producto - EPD | 1SCC311197D0201 |
| Cumplimiento de Materiales | |
| Plantilla de notificación de minerales de conflicto (CMRT) | 9AKK108467A5658 |
| Declaración REACH | 1SCC011021D0201 |
| Información sobre RoHS | 1SCC011020D0201 |
| Estado de RoHS | Siguiendo la Directiva de la UE 2011/65/UE y la Enmienda 2015/863 22 de julio de 2019 |
| SCIP | 97ed5eb9-75cc-4409-9eae-85c26b4186e4 Finland |
| SCIP simplificado | 51e5f797-812b-404c-8de1-d5db57e7229b Germany |
| 19ce2814-30cc-4f68-a528-67b92da74978 Greece | |
| cb17353f-521c-4ccc-b586-d2d8a0b747f6 Estonia | |
| 5d52ceeb-8d97-4828-8a64-258dd7c71875 Hungary | |
| 4e7c2170-2b1b-4251-ab68-4d65cd8201cf Bulgaria | |
| f03bdfd5-2100-417b-8054-44171dd0d96d Sweden | |
| 238218fc-a689-44ea-bc0c-dfdf44320204 Poland | |
| ce5e3655-1d67-4f7c-8467-43f2b74dd5be Norway | |
| b14968bb-8b05-45ab-b999-c001d99b1a6d Belgium | |
| 19e5542e-f106-4d2c-9ba1-a12c24a464d6 Czech Republic | |
| 69a75921-a572-44b7-aa53-acfe9c6b71ea Croatia | |
| d1cc11ca-1780-4457-a388-c788833a8641 Spain | |
| ed2044a0-9a08-4728-92c2-383411737972 Germany | |
| 706d4c04-fdb6-463f-95e0-1b41ed0d0f12 France | |
| 2bf8beed-b1bc-4427-a189-fd7a00af38e4 Sweden | |
| 6eaf1ef0-9ac3-4184-86a1-3fa9ae93458f Portugal | |
| c2fea248-c540-4657-90ff-c7da591659e6 Hungary | |
| b2a41e97-dbbf-45cd-a510-650b01b137bc France | |
| e9fdb964-dc89-4e63-ad99-a064f3be3e67 Germany | |
| 79556159-c38e-42a2-bcd6-79f31de0669d Denmark | |
| 1b2ea8c9-89c6-4b54-90a2-fb985c6690a1 Poland | |
| 55824c2e-5752-448f-8dc9-6d90e0e31f22 Italy | |
| fa0ef47c-3646-45cd-a1af-80e96f7c965a Poland | |
| 0ce0cb60-811c-47dc-8258-ceff7bc8b497 Netherlands | |
| 507ce756-53e8-47b7-821a-4b66b8a46e35 Germany | |
| cf3a61aa-387c-4588-95ca-48765419e940 Belgium | |
| 839e3ed1-2b27-48a5-a763-65e21cd115d0 Germany | |
| Ley de Control de Sustancias Tóxicas - TSCA | 1SCC011025D0201 |
| Descargas Populares | |
| Ficha técnica, información técnica | 1SCC311013C0201 |
| Instrucciones y manuales | 1SCC311012M0219 |
| Dibujos mecánicos | OS250D04.igs |
| Declaración Ambiental de Producto - EPD | 1SCC311197D0201 |
| Ambiente | |
| Grado de protección | acc. to IEC 60529 IP20 |
| Grado de contaminación | 3 |
| Clasificación | |
| Cantidad mínima de pedido | 1 pieza |
| Código arancelario | 85365080 |
| País de origen | Finland |
| Dimensiones | |
| Ancho del product | 262 mm |
| Alto del producto | 193 mm |
| Largo del product | 154 mm |
| Peso del product | 4.8 kg |
| 10.6 lb | |
| Información de Embalaje | |
| Embalaje Nivel 1 Unidades | caja 1 pieza |
| Embalaje Nivel 1 Ancho | 270 mm |
| 10.6 in | |
| Embalaje Nivel 1 Largo | 310 mm |
| 12.2 in | |
| Embalaje Nivel 1 Alto | 200 mm |
| 7.9 in | |
| Embalaje Nivel 1 Peso | 5.1 kg |
| 11.3 lb | |
| Embalaje Nivel 1 EAN | 6417019230832 |
| Técnica | |
| Corriente térmica convencional de aire libre (Ith) | Θ = 40 °C 250 A |
| Corriente térmica convencional (Ithe) | Totalmente cerrado 250 A |
| Grado de protección | acc. to IEC 60529 IP20 |
| Posición del cuarto polo | Right Side |
| Tipo de cuarto polo | Switched - With Solid Link |
| Tamaño del fusible | NH0 |
| NH1 | |
| Sistema de fusibles | ESTRUENDO |
| Tipo de asa | Pistol handle |
| Tipo de montaje | Base mounting |
| Número de polos | 4P |
| Modo de funcionamiento | Front |
| Grado de contaminación | 3 |
| Posición de los terminales de línea | Top In - Bottom Out, Bottom In - Top Out |
| Pérdida de potencia | a la corriente nominal 17 W |
| Corriente nominal de cortocircuito condicional (Inc) | (690 V) 100 kA |
| Corriente nominal (In) | Circuito Principal 250 A |
| Tensión nominal soportada por impulsos (Uimp) | 12 kV |
| Tensión nominal de aislamiento (Ui) | 1000 V |
| Corriente nominal de funcionamiento AC-21A (Ie) | (500 V) 250 A |
| (690 V) 250 A | |
| Corriente nominal de funcionamiento AC-22A (Ie) | (380 ... 415 V) 250 A |
| (500 V) 250 A | |
| (690 V) 250 A | |
| Corriente nominal de funcionamiento AC-23A (Ie) | (380 ... 415 V) 250 A |
| (500 V) 250 A | |
| (690 V) 250 A | |
| Potencia operativa nominal AC-23A (Pe) | (220 ... 240 V) 75 kW |
| (400 V) 140 kW | |
| (415 V) 145 kW | |
| (500 V) 170 kW | |
| (690 V) 250 kW | |
| Tensión nominal de operación | Main Circuit 690 V AC |
| Corriente nominal de corta duración Tensión baja (Icw) | durante 1 s 8 kiloampere rms |
| Normas | IEC 60947-3 |
| Mecanismo de funcionamiento de los interruptores | 04 (Lado izquierdo) |
| Tipo de terminal | Terminales de lengüeta |
| Anchura de los terminales | 25 mm |
| Par de apriete | 30 ... 44 N·m |
| Técnica UL/CSA | |
| Par de apriete | 30 ... 44 N·m |
| Certificados y Declaraciones (Número de Documento) | |
| A2L Certificate – IEC | 1SCC311209D0201 |
| Certificado ATEX | No certification needed |
| Certificado CCC | CCC OS200-250 2016 |
| Declaración de conformidad - CE | 1SCC311095D2704 |
| Certificado DNV GL | 1SCC311123D0203 |
| Certificado UL | No certification needed |
| Clasificaciones y estándares externos | |
| Código de clasificación de objetos | Q |
| ETIM 9 | EC001040 - Fuse switch disconnector |
| ETIM 10 | EC001040 - Fuse switch disconnector |
| UNSPSC | 39122233 |
| Código de categoría granular de IDEA (IGCC) | 5291 >> Fuse switch disconnector |
| Clase electrónica | V11.1 : 27371401 |
| Categoría RAEE | 5. Equipo pequeño (sin dimensión externa de más de 50 cm) |
| Número E (Finlandia) | 3661210 |
| Número E (Noruega) | 1682611 |
| Número E (Suecia) | 3172071 |
| Característica | Valor |
|---|---|
| Ejecución como interruptor principal (EF006981) | Sí |
| Ejecución como interruptor de seguridad (EF006985) | Sí |
| Tensión de funcionamiento nominal máxima Ue CA (EF007355) | 1000 V |
| Intensidad nominal permanente Iu (EF001389) | 250 A |
| Potencia de funcionamiento nominal a 400 V CA-23 (EF007027) | 250 kW |
| Corriente nominal de cortocircuito condicional Iq (EF001444) | 80 kA |
| Resistencia de corriente nominal de corta duración Icw (EF007050) | 8 kA |
| Apto para insertos de fusibles (EF006692) | NH0 |
| Número de polos (EF001391) | 4 |
| Tipo de conexión del circuito de corriente principal (EF006819) | Conexión de tornillo |
| Entrada de cable (EF000537) | Otros |
| Equipado con conectores rápidos (EF011696) | Sí |
| Apto para montaje en suelo (EF007243) | No |
| Apropiado para montaje frontal (EF007246) | No |
| Apto para el montaje de barras colectoras (EF007259) | Sí |
| Ejecución del elemento accionador (EF006976) | Control de giro largo |
| Posición del elemento de accionamiento (EF009410) | Izquierda |
| Accionamiento motorizado opcional (EF007386) | No |
| Accionamiento motorizado integrado (EF006697) | No |
| Ejecución como dispositivo de parada de emergencia (EF006959) | No |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATALOG TRANSFER SWITCHES 2023 EN.pdf | 42 Mbytes |
|
| Interruptor fusible OS250D04N2P - ABB - OS250D04N2P - 1SCA022719R2380 | 91 Kbytes |
|
| OS250D04N2P 1SCA022719R2380 ABB Interruptor fusible OS250D04N2P | 83 Kbytes |
|
