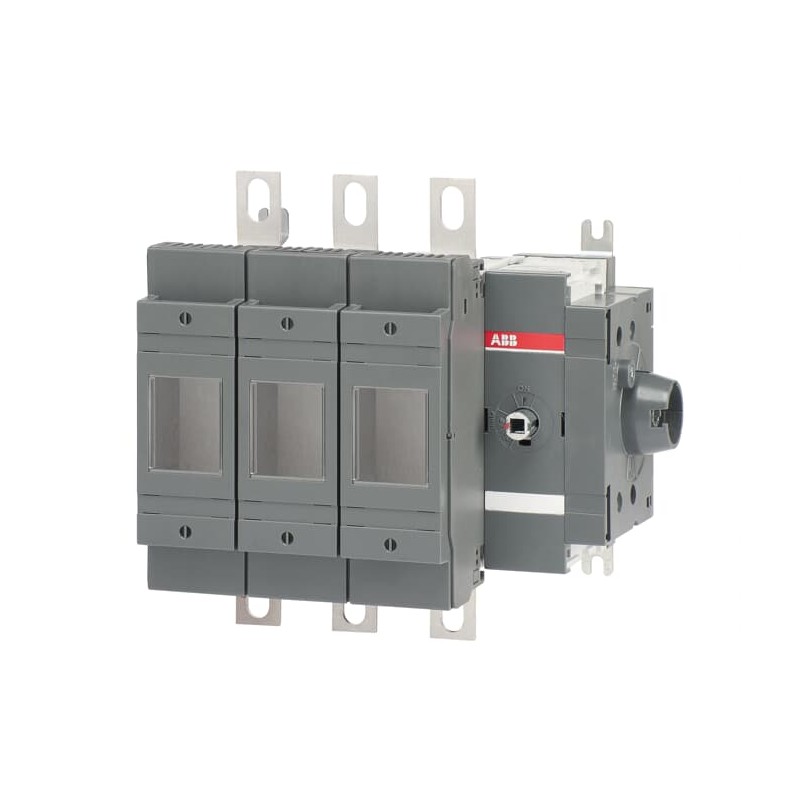

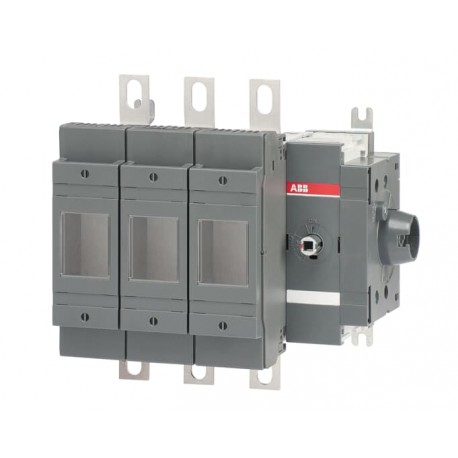

1SCA022797R3440 ABB Interruptor fusible OS200DZ03P
1SCA022797R3440
ABB
Interruptor fusible OS200DZ03P
OS200DZ03P SWITCH FUSE
Componentes industriales de baja tensión > Interruptor con fusibles
Interruptores Manuales > OS
Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB
Más vendidos
▲Más Información
▲| ABB EcoSolutions | |
|---|---|
| Emplazamiento ABB cumpliendo el objetivo de residuos al vertedero | UL 2799 Validación de cero residuos a vertederos disponible |
| Instrucciones de desmontaje al final de la vida útil | 1SCC311049M0201 |
| Declaración Ambiental de Producto - EPD | 1SCC311197D0201 |
| Cumplimiento de Materiales | |
| Plantilla de notificación de minerales de conflicto (CMRT) | 9AKK108467A5658 |
| Declaración REACH | 1SCC011021D0201 |
| Información sobre RoHS | 1SCC011020D0201 |
| Estado de RoHS | Siguiendo la Directiva de la UE 2011/65/UE y la Enmienda 2015/863 22 de julio de 2019 |
| SCIP | ae030b3d-ddf1-4873-a4b0-3834d90577d0 Finland |
| SCIP simplificado | 0ccd1ba4-9158-4e75-b1c0-596e03d966bf Germany |
| 195049b8-bda6-42cc-b14c-57fe7892e58f Netherlands | |
| b8536e80-1d97-43fe-a552-492f0cf19b44 Czech Republic | |
| 027ffb3c-0ebf-47ba-bb78-1eed8d20f2ce Denmark | |
| 365a1b0f-35c3-4dc5-ac60-2db1680ea9f9 Germany | |
| 188ba999-392c-45d4-a8da-f5d70cbb45e4 Italy | |
| b66430e9-839f-426d-9966-9fc07218a94a Portugal | |
| fb56fd9b-8ad7-459f-b1cc-8316c8e00040 Greece | |
| 41f389e2-4cdb-448b-a8c8-acb8ccaaeb28 Norway | |
| 4e8d3542-27ef-4723-8f5d-7474dbb24a9c Belgium | |
| f6e98518-38a9-4c71-a851-e2a65d610c34 Bulgaria | |
| 1dd89cd1-dcdf-47a4-aa20-487399a6f8e1 Poland | |
| b6d9994f-ae15-4464-922e-969416ba6499 Croatia | |
| d2e38aab-0348-4749-9304-691a003e70a6 Poland | |
| 8f440f4f-614a-41e4-a41f-c89b1577f905 Spain | |
| 726cc01e-a41d-443b-8f19-b728d9606788 France | |
| e2d89f27-6cb5-44c1-9f46-0ea61a8b1233 Hungary | |
| 65ab6425-7480-4a0e-bf7f-e6857b34c26d Belgium | |
| 7e583b3f-bccf-4442-8b8d-ab71891b19bd Sweden | |
| 9af79014-a132-457d-b31a-86fe6c01ba7d Estonia | |
| ce6ecb6b-246e-4c4b-8582-3091636fcaf7 Germany | |
| 6ee52d77-8f31-4bd7-b5ce-26cc31f49aaa Hungary | |
| 47cbdc55-a437-447b-aa99-388942012f83 Poland | |
| 5db925b1-a64b-441a-be21-5a722035a87c France | |
| 450c6236-f9b3-4f46-8dd8-2ae7cac1a998 Germany | |
| f9a8eeb0-16cf-4fe7-bb6f-d04470814376 Germany | |
| 0cde3dd9-543b-4345-93da-47409d3dd92b Sweden | |
| Ley de Control de Sustancias Tóxicas - TSCA | 1SCC011025D0201 |
| Descargas Populares | |
| Ficha técnica, información técnica | 1SCC311013C0201 |
| Instrucciones y manuales | 1SCC311012M0219 |
| Dibujos mecánicos | OS200D03.igs |
| Declaración Ambiental de Producto - EPD | 1SCC311197D0201 |
| Ambiente | |
| Grado de contaminación | 3 |
| Clasificación | |
| Cantidad mínima de pedido | 1 piece |
| Código arancelario | 85365080 |
| País de origen | Finland |
| Dimensiones | |
| Ancho del product | 219 mm |
| Alto del producto | 182 mm |
| Largo del product | 198 mm |
| Peso del product | 3 kg |
| 6.6 lb | |
| Información de Embalaje | |
| Embalaje Nivel 1 Unidades | caja 1 piece |
| Embalaje Nivel 1 Ancho | 230 mm |
| 9.1 in | |
| Embalaje Nivel 1 Largo | 270 mm |
| 10.6 in | |
| Embalaje Nivel 1 Alto | 170 mm |
| 6.7 in | |
| Embalaje Nivel 1 Peso | 3.3 kg |
| 7.3 lb | |
| Embalaje Nivel 1 EAN | 6417019263472 |
| Técnica | |
| Corriente térmica convencional de aire libre (Ith) | Θ = 40 °C 200 A |
| Corriente térmica convencional (Ithe) | Totalmente cerrado 200 A |
| Tamaño del fusible | NH00 |
| Sistema de fusibles | ESTRUENDO |
| Tipo de asa | Handle and shaft included |
| Tipo de montaje | Base mounting |
| Número de polos | 3P |
| Modo de funcionamiento | Front |
| Grado de contaminación | 3 |
| Posición de los terminales de línea | Top In - Bottom Out |
| Bottom In - Top Out | |
| Pérdida de potencia | en condiciones nominales de funcionamiento por polo 8 W |
| Corriente nominal de cortocircuito condicional (Inc) | (690 V) 80 kA |
| Corriente nominal (In) | Circuito Principal 200 A |
| Tensión nominal soportada por impulsos (Uimp) | 12 kV |
| Tensión nominal de aislamiento (Ui) | 1000 V |
| Corriente nominal de funcionamiento AC-21A (Ie) | (500 V) 200 A |
| (690 V) 200 A | |
| Corriente nominal de funcionamiento AC-22A (Ie) | (380 ... 415 V) 200 A |
| (500 V) 200 A | |
| (690 V) 200 A | |
| Corriente nominal de funcionamiento AC-23A (Ie) | (380 ... 415 V) 200 A |
| (500 V) 200 A | |
| (690 V) 200 A | |
| Potencia operativa nominal AC-23A (Pe) | (220 ... 240 V) 60 kW |
| (400 V) 110 kW | |
| (415 V) 110 kW | |
| (500 V) 132 kW | |
| (690 V) 200 kW | |
| Tensión nominal de operación | Main Circuit 690 V AC |
| Corriente nominal de corta duración Tensión baja (Icw) | durante 1 s 8 kiloampere rms |
| Normas | IEC 60947-3 |
| Mecanismo de funcionamiento de los interruptores | 03 (Lado izquierdo) |
| Tipo de terminal | Terminales de lengüeta |
| Anchura de los terminales | 20 mm |
| Par de apriete | 15 ... 22 N·m |
| Técnica UL/CSA | |
| Par de apriete | 15 ... 22 N·m |
| Certificados y Declaraciones (Número de Documento) | |
| A2L Certificate – IEC | 1SCC311209D0201 |
| Certificado ATEX | No certification needed |
| Certificado CCC | CCC OS200-250 2016 |
| Declaración de conformidad - CE | 1SCC311091D2704 |
| Certificado DNV GL | 1SCC311123D0203 |
| Certificado UL | No certification needed |
| Clasificaciones y estándares externos | |
| Código de clasificación de objetos | Q |
| ETIM 9 | EC001040 - Fuse switch disconnector |
| ETIM 10 | EC001040 - Fuse switch disconnector |
| UNSPSC | 39122233 |
| Código de categoría granular de IDEA (IGCC) | 5291 >> Fuse switch disconnector |
| Clase electrónica | V11.1 : 27371401 |
| Categoría RAEE | 5. Equipo pequeño (sin dimensión externa de más de 50 cm) |
| Característica | Valor |
|---|---|
| Ejecución como interruptor principal (EF006981) | Sí |
| Ejecución como interruptor de seguridad (EF006985) | Sí |
| Tensión de funcionamiento nominal máxima Ue CA (EF007355) | 1000 V |
| Intensidad nominal permanente Iu (EF001389) | 200 A |
| Potencia de funcionamiento nominal a 400 V CA-23 (EF007027) | 200 kW |
| Corriente nominal de cortocircuito condicional Iq (EF001444) | 80 kA |
| Resistencia de corriente nominal de corta duración Icw (EF007050) | 8 kA |
| Apto para insertos de fusibles (EF006692) | NH00 |
| Número de polos (EF001391) | 3 |
| Tipo de conexión del circuito de corriente principal (EF006819) | Conexión de tornillo |
| Entrada de cable (EF000537) | Otros |
| Equipado con conectores rápidos (EF011696) | Sí |
| Apto para montaje en suelo (EF007243) | No |
| Apropiado para montaje frontal (EF007246) | No |
| Apto para el montaje de barras colectoras (EF007259) | Sí |
| Ejecución del elemento accionador (EF006976) | Control de giro largo |
| Posición del elemento de accionamiento (EF009410) | Izquierda |
| Accionamiento motorizado opcional (EF007386) | No |
| Accionamiento motorizado integrado (EF006697) | No |
| Ejecución como dispositivo de parada de emergencia (EF006959) | No |
