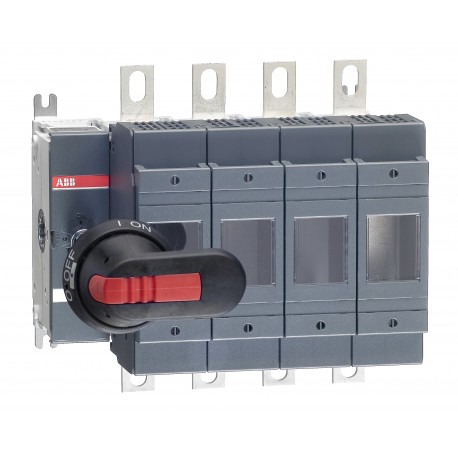

1SCA022719R2380 ABB OS250D04N2P fusibili
1SCA022719R2380
ABB
OS250D04N2P fusibili
Interruttore a fusibile OS250D04N2P
OS250D04N2P SWITCH FUSE
Apparecchi elettrici a bassa tensione > Fusibile sezionatore
Interruttori manuali > OS
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB
Più venduti
▲Dettagli
▲| ABB EcoSolutions | |
|---|---|
| ABB Site Meeting Group Waste To Landfill Target | UL 2799 Zero Waste To Landfill Validation available |
| End Of Life Disassembling Instructions | 1SCC311049M0201 |
| Dichiarazione prodotto ambientale - EPD | 1SCC311197D0201 |
| Material Compliance | |
| Conflict Minerals Reporting Template (CMRT) | 9AKK108467A5658 |
| REACH Declaration | 1SCC011021D0201 |
| Informazioni RoHS | 1SCC011020D0201 |
| Dichiarazione RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| SCIP | 97ed5eb9-75cc-4409-9eae-85c26b4186e4 Finlandia (FI) |
| SCIP semplificato | 51e5f797-812b-404c-8de1-d5db57e7229b Germania (DE) |
| 19ce2814-30cc-4f68-a528-67b92da74978 Grecia (GR) | |
| cb17353f-521c-4ccc-b586-d2d8a0b747f6 Estonia (EE) | |
| 5d52ceeb-8d97-4828-8a64-258dd7c71875 Ungheria (HU) | |
| 4e7c2170-2b1b-4251-ab68-4d65cd8201cf Bulgaria (BG) | |
| f03bdfd5-2100-417b-8054-44171dd0d96d Svezia (SE) | |
| 238218fc-a689-44ea-bc0c-dfdf44320204 Polania (PL) | |
| ce5e3655-1d67-4f7c-8467-43f2b74dd5be Norvegia (NO) | |
| b14968bb-8b05-45ab-b999-c001d99b1a6d Belgio (BE) | |
| 19e5542e-f106-4d2c-9ba1-a12c24a464d6 Repubblica Ceca (CZ) | |
| 69a75921-a572-44b7-aa53-acfe9c6b71ea Croazia (HR) | |
| d1cc11ca-1780-4457-a388-c788833a8641 Spagna (ES) | |
| ed2044a0-9a08-4728-92c2-383411737972 Germania (DE) | |
| 706d4c04-fdb6-463f-95e0-1b41ed0d0f12 Francia (FR) | |
| 2bf8beed-b1bc-4427-a189-fd7a00af38e4 Svezia (SE) | |
| 6eaf1ef0-9ac3-4184-86a1-3fa9ae93458f Portogallo (PT) | |
| c2fea248-c540-4657-90ff-c7da591659e6 Ungheria (HU) | |
| b2a41e97-dbbf-45cd-a510-650b01b137bc Francia (FR) | |
| e9fdb964-dc89-4e63-ad99-a064f3be3e67 Germania (DE) | |
| 79556159-c38e-42a2-bcd6-79f31de0669d Danimarca (DK) | |
| 1b2ea8c9-89c6-4b54-90a2-fb985c6690a1 Polania (PL) | |
| 55824c2e-5752-448f-8dc9-6d90e0e31f22 Italia (IT) | |
| fa0ef47c-3646-45cd-a1af-80e96f7c965a Polania (PL) | |
| 0ce0cb60-811c-47dc-8258-ceff7bc8b497 Paesi Bassi (Olanda) (NL) | |
| 507ce756-53e8-47b7-821a-4b66b8a46e35 Germania (DE) | |
| cf3a61aa-387c-4588-95ca-48765419e940 Belgio (BE) | |
| 839e3ed1-2b27-48a5-a763-65e21cd115d0 Germania (DE) | |
| Toxic Substances Control Act - TSCA | 1SCC011025D0201 |
| Download Piu' Usati | |
| Scheda tecnica | 1SCC311013C0201 |
| Istruzioni e manuali | 1SCC311012M0219 |
| Disegni meccanici | OS250D04.igs |
| Dichiarazione prodotto ambientale - EPD | 1SCC311197D0201 |
| Dati ambientali | |
| Grado di protezione | secondo IEC 60529 IP20 |
| Grado di inquinamento | 3 |
| Ordinazione | |
| Quantità minima di ordinazione | 1 pezzo (i) |
| Codice tariffario doganale | 85365080 |
| Paese di origine | Finlandia (FI) |
| Dimensioni | |
| Larghezza prodotto | 262 mm |
| Altezza prodotto | 193 mm |
| Profondità prodotto | 154 mm |
| Peso netto prodotto | 4.8 kg |
| 10.6 lb | |
| Informazioni imballo | |
| Unità imballo livello 1 | box 1 pezzo (i) |
| Larghezza imballo livello 1 | 270 mm |
| 10.6 in | |
| Profondità imballo livello 1 | 310 mm |
| 12.2 in | |
| Altezza imballo livello 1 | 200 mm |
| 7.9 in | |
| Peso lordo imballo livello 1 | 5.1 kg |
| 11.3 lb | |
| EAN imballo livello 1 | 6417019230832 |
| Dati tecnici | |
| Corrente termica convenzionale in aria libera (Ith) | q = 40 °C 250 A |
| Corrente termica convenzionale (Ithe) | Completamente Chiuso 250 A |
| Grado di protezione | secondo IEC 60529 IP20 |
| Fourth Pole Position | Right Side |
| Fourth Pole Type | Switched - With Solid Link |
| Taglia fusibile | NH0 |
| NH1 | |
| Sistema fusibile | DIN |
| Tipo di maniglia | Pistol handle |
| Tipo di montaggio | Base mounting |
| Numero di poli | 4P |
| Modalità operativa | Front |
| Grado di inquinamento | 3 |
| Posizione dei terminali linee | Top In - Bottom Out, Bottom In - Top Out |
| Perdita di potenza | at Rated Current 17 W |
| Corrente nominale di cortocircuito condizionale (Inc) | (690 V) 100 kA |
| Corrente nominale (In) | Circuito Principale 250 A |
| Tensione di tenuta ad impulso (Uimp) | 12 kV |
| Tensione nominale di isolamento (Ui) | 1000 V |
| Corrente nominale di funzionamento AC-21A (Ie) | (500 V) 250 A |
| (690 V) 250 A | |
| Corrente nominale di funzionamento AC-22A (Ie) | (380 ... 415 V) 250 A |
| (500 V) 250 A | |
| (690 V) 250 A | |
| Corrente nominale di funzionamento AC-23A (Ie) | (380 ... 415 V) 250 A |
| (500 V) 250 A | |
| (690 V) 250 A | |
| Potenza nominale di funzionamento AC-23a (Pe) | (220 ... 240 V) 75 kW |
| (400 V) 140 kW | |
| (415 V) 145 kW | |
| (500 V) 170 kW | |
| (690 V) 250 kW | |
| Tensione nominale di funzionamento | Circuito Principale 690 V AC |
| Corrente nominale ammissibile di breve durata (Icw) | per 1 s 8 kiloampere rms |
| Norme di riferimento | IEC 60947-3 |
| Comando | 04 (Left Side) |
| Tipo di morsetto | Lug terminals |
| Larghezza morsetto | 25 mm |
| Coppia di serraggio | 30 ... 44 N·m |
| Reparto tecnico UL/CSA | |
| Coppia di serraggio | 30 ... 44 N·m |
| Certificati e dichiarazioni (numero del documento) | |
| A2L Certificate – IEC | 1SCC311209D0201 |
| Certificato ATEX | No certification needed |
| Certificato CCC | CCC OS200-250 2016 |
| Dichiarazione di conformità - CE | 1SCC311095D2704 |
| DNV GL Certificate | 1SCC311123D0203 |
| Certificato UL | No certification needed |
| Classificazioni e standard esterni | |
| Codice classificazione oggetto | Q |
| ETIM 9 | EC001040 - Fuse switch disconnector |
| ETIM 10 | EC001040 - Fuse switch disconnector |
| UNSPSC | 39122233 |
| Codice categoria granulare IDEA (IGCC) | 5291 >> Fuse switch disconnector |
| eClass | V11.1 : 27371401 |
| Categoria RAEE | 5. Piccole apparecchiature (nessuna dimensione esterna superiore a 50 cm) |
| E-Number (Finland) | 3661210 |
| E-Number (Norway) | 1682611 |
| E-Number (Sweden) | 3172071 |
| Caratteristica | Valore |
|---|---|
| versione interruttore principale (EF006981) | Sì |
| versione interruttore di sicurezza (EF006985) | Sì |
| max. tensione d'esercizio nominale Ue per AC (EF007355) | 1000 V |
| corrente permanente nominale Iu (EF001389) | 250 A |
| potenza d'esercizio nominale per AC-23, 400V (EF007027) | 250 kW |
| corrente di corto circuito nominale condizionale Iq (EF001444) | 80 kA |
| resistenza a corrente di breve durata Icw (EF007050) | 8 kA |
| adatto per fusibili (EF006692) | NH0 |
| numero di poli (EF001391) | 4 |
| tipo di collegamento circuito elettrico principale (EF006819) | raccordo a bullone |
| ingresso del cavo (EF000537) | altro |
| dotato di connettori (EF011696) | Sì |
| adatto per fissaggio a pavimento (EF007243) | No |
| adatto per fissaggio frontale (EF007246) | No |
| adatto per installazione con sbarra collettrice (EF007259) | Sì |
| tipo di elemento di azionamento (EF006976) | manopola rotativa lunga |
| posizione dell'elemento di azionamento (EF009410) | sinistra |
| azionamento a motore opzionale (EF007386) | No |
| azionamento a motore integrato (EF006697) | No |
| versione dispositivo di arresto d'emergenza (EF006959) | No |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOG TRANSFER SWITCHES 2023 EN.pdf | 42 Mbytes |
|
| OS250D04N2P Switch fuse - ABB - OS250D04N2P - 1SCA022719R2380 | 91 Kbytes |
|
| OS250D04N2P 1SCA022719R2380 ABB OS250D04N2P fusibili | 82 Kbytes |
|
