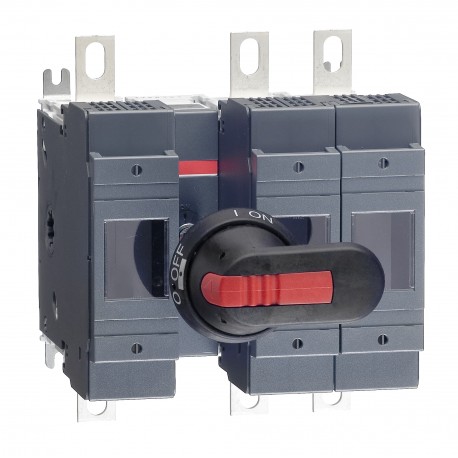

1SCA022820R9150 ABB OS200DZ12P Schalter Sicherung
1SCA022820R9150
ABB
OS200DZ12P Schalter Sicherung
Sicherungsschalter OS200DZ12P
Lasttrennschalter für Sicherungen 3-polig 200 A, mit Griff und Welle
Niederspannungsschaltgeräte > Sicherungslasttrennschalter
Handschalter > OS
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB
Bestseller
▲Mehr Infos
▲| ABB EcoSolutions | |
|---|---|
| ABB Konzernziel für die Deponierung von Abfällen | UL 2799 Nachweis "Keine Abfälle auf Deponien" verfügbar |
| Demontageanleitung für End-of-Life-Produkte | 1SCC311049M0201 |
| Umweltprodukterklärung - EPD | 1SCC311197D0201 |
| Material Compliance | |
| Konfliktmineralien-Berichtsvorlage (CMRT) | 9AKK108467A5658 |
| REACH Erklärung | 1SCC011021D0201 |
| RoHS Erklärung | 1SCC011020D0201 |
| RoHS Information | nach EU Richtlinie 2011/65/EU und Ergänzungen 2015/863 22. Juli 2019 |
| SCIP | 54a5c234-c1c6-496f-97b5-3255434f9a0a Finnland (FI) |
| Vereinfachtes SCIP | c5a161c4-d4c5-4f9b-aa14-6a95039dbc5f Deutschland (DE) |
| 4216f697-24b3-45e2-8335-f548a77c4ffc Polen (PL) | |
| 720c39bb-0c5d-412f-9fee-167ee72916f6 Niederlande (NL) | |
| 0a868984-b5b8-412c-a5cc-681924a90cf1 Schweden (SE) | |
| e39b11a2-e5e0-45ac-a44e-8448e57d70ac Deutschland (DE) | |
| e86891d0-2316-47f9-bcee-ee74960866d1 Griechenland (GR) | |
| 9083cccd-8238-4376-862c-c3a9b131b023 Portugal (PT) | |
| c4f3f9c3-8628-4ddb-810a-cc81657cea4a Norwegen (NO) | |
| c9deaf87-2c1e-4e37-9056-2fb2a8a9bd77 Italien (IT) | |
| 9d09caa6-7bee-45c8-bb44-bc7d152285e8 Tschechische Republik (CZ) | |
| 2b3244f4-674c-43d7-9842-a1e33c16b8f5 Kroatien (CR) | |
| 39d9a48d-3c25-425d-8e4d-7ce5b4b43134 Belgien (BE) | |
| 7cff0ffb-676f-4b72-a279-4bba77de7c67 Schweden (SE) | |
| 28120f65-6688-45e0-af03-fb6ff481109a Polen (PL) | |
| aec2504f-0ca6-4ada-ad8a-259b2a78aadc Bulgarien (BG) | |
| ef54f316-e62d-46a0-9343-5b8afbbe3329 Ungarn (HU) | |
| 214bd1a4-efcf-4359-a681-cab384d1246c Estland (EE) | |
| c0f256ba-c3a6-41e1-b815-4b62d1e70c5f Frankreich (FR) | |
| 4c4452b9-298a-43c5-899e-0d448e4e2e66 Ungarn (HU) | |
| 4ad96a82-39e6-41b2-94fa-1477a3b659da Frankreich (FR) | |
| c5ab1545-5d45-4b96-8f65-7334a2bd5e25 Spanien (ES) | |
| e6ea64dd-3b47-43be-bb94-00f86f7ed90b Deutschland (DE) | |
| 4f9d7c47-d3c8-4024-9e81-d8a018e37cc5 Dänemark (DK) | |
| fc0835f4-5bcb-4154-8f3c-4a093c9bc4cd Deutschland (DE) | |
| a6885db6-29e8-43a1-a924-eecc87909a0b Deutschland (DE) | |
| 38ad77c1-a719-41bb-a783-b13ee8f222f3 Polen (PL) | |
| 37c6b45c-b815-4e16-af67-38c0e8e7b4bb Belgien (BE) | |
| Gefahrstoff-Überwachungsgesetz - TSCA | 1SCC011025D0201 |
| Hauptdokumente | |
| Datenblatt, technische Information | 1SCC311013C0201 |
| Montage- und Betriebsanleitung | 1SCC311012M0219 |
| Mechanische Zeichnungen | OS200D12.igs |
| Umweltprodukterklärung - EPD | 1SCC311197D0201 |
| Umgebungsbedingungen | |
| Schutzart | (nach IEC 60529) IP20 |
| Verschmutzungsgrad | 3 |
| Bestelldaten | |
| Mindestbestellmenge | 1 Stück |
| Zolltarifnummer | 85365080 |
| Herkunftsland oder Herkunftsgebiet | Finnland (FI) |
| Abmessungen | |
| Breite (Netto-Abmessung) | 219 mm |
| Höhe (Netto-Abmessung) | 182 mm |
| Tiefe (Netto-Abmessung) | 198 mm |
| Nettogewicht | 3 kg |
| 6.6 lb | |
| Verpackungsinformationen | |
| Menge Verpackungseinheit 1 | Karton 1 Stück |
| Breite Verpackungseinheit 1 | 230 mm |
| 9.1 in | |
| Länge Verpackungseinheit 1 | 270 mm |
| 10.6 in | |
| Höhe Verpackungseinheit 1 | 170 mm |
| 6.7 in | |
| Bruttogewicht Verpackungseinheit 1 | 3.3 kg |
| 7.3 lb | |
| EAN Verpackungseinheit 1 | 6417019280615 |
| Technische Daten | |
| Konventioneller thermischer Dauerstrom in freier Luft (Ith) | (q = 40 °C) 200 A |
| Konventioneller thermischer Dauerstrom (Ithe) | (vollständig gekapselt) 200 A |
| Schutzart | (nach IEC 60529) IP20 |
| Sicherungsgröße | NH00 |
| Sicherungsart | DIN |
| Grifftyp | inklusiv Griff und Welle |
| Montageart | Bodenmontage |
| Anzahl Pole | 3P |
| Betriebsart | Frontbedienung |
| Verschmutzungsgrad | 3 |
| Position der Einspeiseklemmen | Zugang oben - Abgang unten |
| Bottom In - Top Out | |
| Verlustleistung | bei Bemessungsbedingungen pro Pol 8 W |
| Bedingter Bemessungskurzschlussstrom (Inc) | (500 V) 100 kA |
| (690 V) 80 kA | |
| Bemessungsstrom (In) | (Hauptstromkreis) 200 A |
| Bemessungsstoßspannungsfestigkeit (Uimp) | 12 kV |
| Bemessungsisolationsspannung (Ui) | 1000 V |
| Bemessungsbetriebsstrom AC-21A (Ie) | (500 V) 200 A |
| (690 V) 200 A | |
| Bemessungsbetriebsstrom AC-22A (Ie) | (380 ... 415 V) 200 A |
| (500 V) 200 A | |
| (690 V) 200 A | |
| Bemessungsbetriebsstrom AC-23A (Ie) | (380 ... 415 V) 200 A |
| (500 V) 200 A | |
| (690 V) 200 A | |
| Bemessungsbetriebsleistung AC-23A (Pe) | (220 ... 240 V) 60 kW |
| (400 V) 110 kW | |
| (415 V) 110 kW | |
| (500 V) 132 kW | |
| (690 V) 200 kW | |
| Bemessungsbetriebsspannung | Hauptstromkreis 690 V AC |
| Bemessungskurzzeitstromfestigkeit (Icw) | (für 1 s) 8 Kiloampere rms |
| Normen | IEC 60947-3 |
| Schalter-Betriebsmechanismus | 12 (Zwischen den Polen) |
| Anschlussart | Kabelschuhklemme |
| Klemmenbreite | 20 mm |
| Anzugsdrehmoment | 15 ... 22 N·m |
| Technische Daten UL/CSA | |
| Anzugsdrehmoment | 15 ... 22 N·m |
| Zertifikate und Deklarationen | |
| A2L Zertifikat – IEC | 1SCC311209D0201 |
| Atex Zertifikat | No certification needed |
| CCC Zertifikat | CCC OS200-250 2016 |
| Konformitätserklärung - CE | 1SCC311091D2704 |
| DNV GL Zertifikat | 1SCC311123D0203 |
| UL Zertifikat | No certification needed |
| Externe Klassifizierungen und Normen | |
| Kennbuchstabe (elektrische Betriebsmittel) | Q |
| ETIM 9 | EC001040 - Sicherungslasttrennschalter |
| ETIM 10 | EC001040 - Sicherungslasttrennschalter |
| UNSPSC | 39122233 |
| IDEA Granular Category Code (IGCC) | 5291 >> Fuse switch disconnector |
| eClass | V11.1 : 27371401 |
| WEEE Kategorie | 5. Kleingeräte, bei denen keine der äußeren Abmessungen mehr als 50 cm beträgt |
| E-Nummer (Norwegen) | 1682604 |
| Merkmal | Wert |
|---|---|
| Ausführung als Hauptschalter (EF006981) | Ja |
| Ausführung als Sicherheitsschalter (EF006985) | Ja |
| Max. Bemessungsbetriebsspannung Ue bei AC (EF007355) | 1000 V |
| Bemessungsdauerstrom Iu (EF001389) | 200 A |
| Bemessungsbetriebsleistung bei AC-23, 400 V (EF007027) | 200 kW |
| Bedingter Bemessungskurzschlussstrom Iq (EF001444) | 80 kA |
| Bemessungskurzzeitstromfestigkeit Icw (EF007050) | 8 kA |
| Geeignet für Sicherungseinsätze (EF006692) | NH00 |
| Polzahl (EF001391) | 3 |
| Anschlussart Hauptstromkreis (EF006819) | Bolzenanschluss |
| Kabeleinführung (EF000537) | sonstige |
| Mit Steckverbindern bestückt (EF011696) | Ja |
| Geeignet für Bodenbefestigung (EF007243) | Nein |
| Geeignet für Frontbefestigung (EF007246) | Nein |
| Geeignet für Sammelschienenaufbau (EF007259) | Ja |
| Ausführung des Betätigungselements (EF006976) | langer Drehgriff |
| Position des Betätigungselements (EF009410) | vorne |
| Motorantrieb optional (EF007386) | Nein |
| Motorantrieb integriert (EF006697) | Nein |
| Ausführung als NOT-AUS-Einrichtung (EF006959) | Nein |
