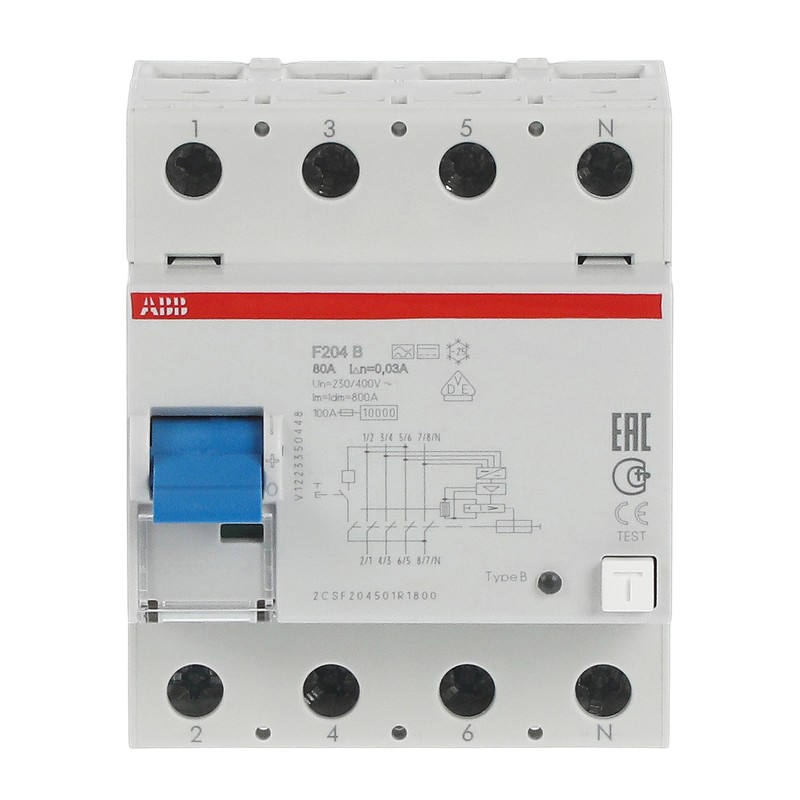

FI F204B-80/0,03 2CSF204501R1800 ABB Int.dif.F204B-80/0,03 4p 80A B 30mA
FI F204B-80/0,03
2CSF204501R1800
ABB
Int.dif.F204B-80/0,03 4p 80A B 30mA
Residual Current Circuit Breaker F200 - 4P - 30 mA - 80 A - Tipo B
Disyuntores, fusibles > Interruptor automático de corriente residual (RCCB)
Industrial > F200 Especiales (B, 400Hz)
Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB
productos relacionados
▲Más vendidos
▲Más Información
▲| Técnica | |
|---|---|
| Tipo de corriente residual | Tipo B |
| Tensión de prueba (Ut) | 150…250 V |
| Corriente de choque máxima | 3 kA |
| Tipo de corriente de fuga | B |
| Conexión de la fuente de alimentación | Arbitrario |
| Resistencia eléctrica | 10000 cycle |
| Resistencia mecánica | 20000 cycle |
| Número de polos | 4P |
| Número de espacios modulares por carril DIN | 4 |
| Características de funcionamiento | 10ms Delay (High Immunity) |
| Par de apriete | 3 N·m |
| Tipo de accesorio | Signal/Auxiliary contact |
| Motor operating device | |
| Tipo de actuador | Toggle - Insulation group I - II, RAL 5015 |
| Tipo de carcasa | Insulation group I - II, RAL 7035 |
| Tipo de terminal de tornillo | Terminal de elevación de cilindro bidireccional a prueba de fallas |
| Opciones proporcionadas | None |
| Accesorios disponibles | Sí |
| Capacidad de conexión | Busbar 10 mm² |
| Rígido 35 ... 35 mm² | |
| Flexible 35 ... 35 mm² | |
| Sección transversal nominal | 4 - Cableado 0...25 mm² |
| 1 - Núcleo Sólido 50…50 mm² | |
| Tipo de terminal | Terminales de tornillo |
| Eléctrica | |
| Tensión nominal (Ur) | 230/400 V |
| Tensión nominal de operación | 230 … 400 V AC |
| Tensión nominal de aislamiento (Ui) | 400 V |
| Tensión nominal soportada por impulsos (Uimp) | 4 kV |
| Tipo de tensión de entrada | AC |
| Corriente nominal (In) | 80 A |
| Corriente residual nominal | 30 mA |
| Corriente nominal de cortocircuito condicional (Inc) | 10 kA |
| Frecuencia (f) | 50 Hz |
| Frecuencia nominal (f) | 50 Hz |
| Pérdida de potencia | en condiciones nominales de funcionamiento por polo 7.5 W |
| Total 15 W | |
| Diseño | |
| Número de módulos | 4 |
| Cumplimiento de Materiales | |
| Información sobre RoHS | 9AKK106713A5610 |
| Estado de RoHS | Siguiendo la Directiva de la UE 2011/65/UE y la Enmienda 2015/863 22 de julio de 2019 |
| Fecha de RoHS | 20211115 |
| Declaración REACH | 9AKK108467A9482 |
| Información REACH | Verdadero: contiene sustancias > 0,1 porcentaje en masa |
| Fecha REACH | 20240429 |
| Plantilla de notificación de minerales de conflicto (CMRT) | 9AKK108468A3363 |
| SCIP | 1260ecb6-5200-40ff-b2e0-368a5c7da280 Germany |
| Categoría RAEE | 5. Equipo pequeño (sin dimensión externa de más de 50 cm) |
| WEEE B2C / B2B | De empresa a consumidor |
| Ambiente | |
| Temperatura ambiente | Funcionamiento -25 ... 40 °C |
| Almacenamiento -40 ... 70 °C | |
| Grado de protección | Terminals IP20 |
| Housing IP40 | |
| Grado de contaminación | 2 |
| Resistencia a las vibraciones según IEC 60068-2-6 | 20 ciclos con carga de 0,8 pulgadas: 1 g o 1 mm 5 … 150 … 5 Hz |
| Resistencia a los golpes según IEC 60068-2-27 | 25g 2 amortiguadores 13 ms |
| Información medioambiental | Refer to RoHS |
| Dimensiones | |
| Anchura en número de espacios modulares | 4 |
| Ancho del product | 72 mm |
| Alto del producto | 85 mm |
| Largo del product | 75 mm |
| Peso del product | 500 g |
| Profundidad incorporada (t2) | 69 mm |
| Clasificación | |
| Embalaje Nivel 1 Unidades | caja 1 pieza |
| Embalaje Nivel 1 Peso | 0.545 kg |
| Número E (Finlandia) | 3210596 |
| Certificados y Declaraciones (Número de Documento) | |
| Declaración de conformidad - CE | 9AKK106713A5610 |
| Instalación | |
| Instrucciones y manuales | 9AKK107992A0195 |
| Tipo de montaje | DIN-Rail |
| Descargas Populares | |
| Ficha técnica, información técnica | 9AKK107991A7569 |
| Clasificaciones y estándares externos | |
| ETIM 9 | EC000003 - Residual current circuit breaker (RCCB) |
| ETIM 10 | EC000003 - Residual current circuit breaker (RCCB) |
| UNSPSC | 39121601 |
| Clase electrónica | V11.0 : 27142201 |
| Código de categoría granular de IDEA (IGCC) | 4875 >> Residual current circuit breaker (RCCB) |
| Código de clasificación de objetos | F |
| Normas | IEC/EN 61008-1, IEC/EN 61008-2-1, IEC/EN 62423 |
| Característica | Valor |
|---|---|
| Número de polos (EF001391) | 4 |
| Tensión nominal (EF000228) | 400 V |
| Corriente nominal (EF000227) | 80 A |
| Tensión de aislamiento nominal Ui (EF001366) | 400 V |
| Resistencia a picos de tensión asignada (Uimp) (EF011980) | 4 kV |
| Método de montaje (EF000003) | Carril DIN |
| Tipo de corriente de fallo (EF002560) | B |
| Tipo selectivo (EF002561) | No |
| Tipo de retardo de corta duración (EF003604) | Sí |
| Resistencia a la corriente (EF002564) | 3 kA |
| Con dispositivo de bloqueo (EF007385) | Sí |
| Frecuencia (EF005455) | 50 Hz |
| Equipos adicionales posibles (EF008148) | Sí |
| Grado de protección (IP) (EF005474) | IP20 |
| Ancho en número de espacios modulares (EF002950) | 4 |
| Profundidad de instalación (EF000218) | 69 mm |
| Temperatura ambiente durante el funcionamiento (EF007515) | -25 °C |
| Grado de contaminación (EF002570) | 2 |
| Sección de conductor conectable (EF007343) | 0 mm² |
| Sección de conductor conectable sólido (EF007337) | 50 mm² |
| Protección contra explosiones (EF004663) | No |
