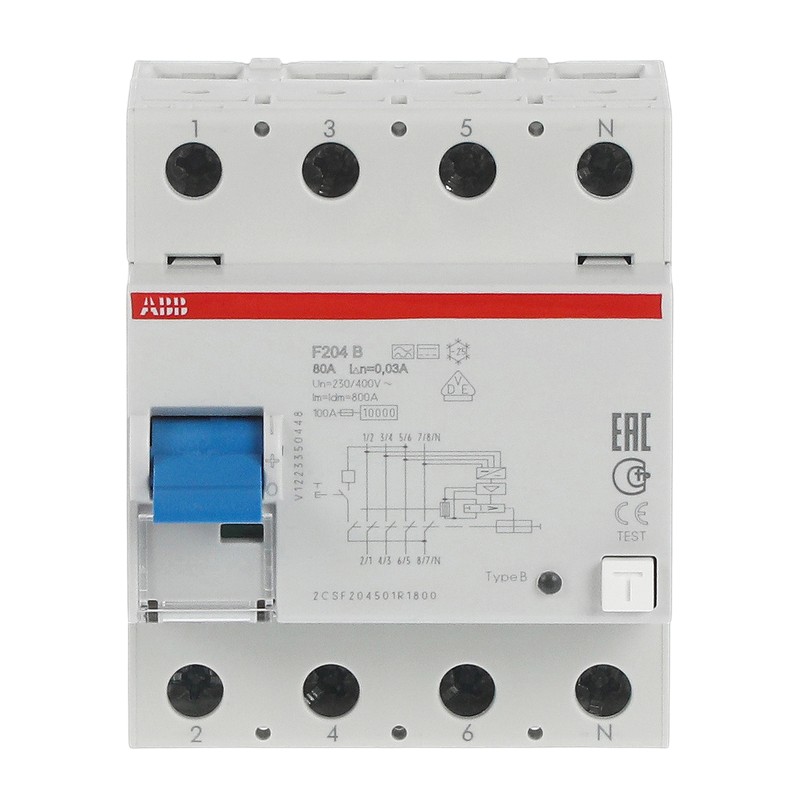

FI F204B-80/0,03 2CSF204501R1800 ABB Magnetotermico differenziale 4P 80A B 30mA
FI F204B-80/0,03
2CSF204501R1800
ABB
Magnetotermico differenziale 4P 80A B 30mA
Int.dif.F204B-80/0.03 4p 80A B 30mA
Residual Current Circuit Breaker F200 - 4P - 30 mA - 80 A - Type B
disgiuntori, fusibili, apparecchi per l’installazione in serie/su parete > Interruttore differenziale
Industriale > Special F200 (B, 400Hz)
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB
Related products
▲Più venduti
▲Dettagli
▲| Dati tecnici | |
|---|---|
| Tipo di corrente residua | Type B |
| Test Voltage (Ut) | 150…250 V |
| Maximum Surge Current | 3 kA |
| Leakage Current Type | B |
| Collegamento tensione di alimentazione | Arbitrario |
| Resistenza elettrica | 10000 ciclo (i) |
| Resistenza meccanica | 20000 ciclo (i) |
| Numero di poli | 4P |
| Number of Modular Spacings per DIN Rail | 4 |
| Caratteristica operativa | 10ms Delay (High Immunity) |
| Coppia di serraggio | 3 N·m |
| Tipo accessorio | Signal/Auxiliary contact |
| Motor operating device | |
| Tipo di attuatore | Toggle - Insulation group I - II, RAL 5015 |
| Tipo di involucro | Insulation group I - II, RAL 7035 |
| Tipo di morsetto a vite | Failsafe Bi-directional Cylinder-lift Terminal |
| Opzioni fornite | None |
| Accessories Available | Sì |
| Capacità di connessione | Busbar 10 mm² |
| Rigid 35 ... 35 mm² | |
| Flessibile 35 ... 35 mm² | |
| Sezione nominale | 4 - Multi-Wired 0...25 mm² |
| 1 - Solid-Core 50…50 mm² | |
| Tipo di morsetto | Screw Terminals |
| Electrical | |
| Tensione nominale (Ur) | 230/400 V |
| Tensione nominale di funzionamento | 230 … 400 V AC |
| Tensione nominale di isolamento (Ui) | 400 V |
| Tensione di tenuta ad impulso (Uimp) | 4 kV |
| Tipo di tensione d'ingresso | AC |
| Corrente nominale (In) | 80 A |
| Corrente residua nominale | 30 mA |
| Corrente nominale di cortocircuito condizionale (Inc) | 10 kA |
| Frequenza (f) | 50 Hz |
| Frequenza nominale (f) | 50 Hz |
| Perdita di potenza | a Condizioni Operative Nominali per Polo 7.5 W |
| Total 15 W | |
| Design | |
| Number of Modules | 4 |
| Material Compliance | |
| Informazioni RoHS | 9AKK106713A5610 |
| Dichiarazione RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| Data RoHS | 20211115 |
| REACH Declaration | 9AKK108467A9482 |
| REACH Information | True - contains substances > 0.1 mass percentage |
| REACH Date | 20240429 |
| Conflict Minerals Reporting Template (CMRT) | 9AKK108468A3363 |
| SCIP | 1260ecb6-5200-40ff-b2e0-368a5c7da280 Germania (DE) |
| Categoria RAEE | 5. Piccole apparecchiature (nessuna dimensione esterna superiore a 50 cm) |
| CN8 | Business To Consumer |
| Dati ambientali | |
| Temperatura ambiente | In funzione -25 ... 40 °C |
| In magazzino -40 ... 70 °C | |
| Grado di protezione | Terminali IP20 |
| Abitazione IP40 | |
| Grado di inquinamento | 2 |
| Resistenza alle vibrazioni secondo IEC 60068-2-6 | 20 Cycles with Load 0.8 In: 1g or 1mm 5 … 150 … 5 Hz |
| Resistenza agli urti secondo IEC 60068-2-27 | 25g 2 shocks 13 ms |
| Informazioni ambientali | Refer to RoHS |
| Dimensioni | |
| Larghezza in numero di intervalli modulari | 4 |
| Larghezza prodotto | 72 mm |
| Altezza prodotto | 85 mm |
| Profondità prodotto | 75 mm |
| Peso netto prodotto | 500 g |
| Profondità integrata (t2) | 69 mm |
| Ordinazione | |
| Unità imballo livello 1 | box 1 pezzo (i) |
| Peso lordo imballo livello 1 | 0.545 kg |
| E-Number (Finland) | 3210596 |
| Certificati e dichiarazioni (numero del documento) | |
| Dichiarazione di conformità - CE | 9AKK106713A5610 |
| Installation | |
| Istruzioni e manuali | 9AKK107992A0195 |
| Tipo di montaggio | DIN-Rail |
| Download Piu' Usati | |
| Scheda tecnica | 9AKK107991A7569 |
| Classificazioni e standard esterni | |
| ETIM 9 | EC000003 - Residual current circuit breaker (RCCB) |
| ETIM 10 | EC000003 - Residual current circuit breaker (RCCB) |
| UNSPSC | 39121601 |
| eClass | V11.0 : 27142201 |
| Codice categoria granulare IDEA (IGCC) | 4875 >> Residual current circuit breaker (RCCB) |
| Codice classificazione oggetto | F |
| Norme di riferimento | IEC/EN 61008-1, IEC/EN 61008-2-1, IEC/EN 62423 |
| Caratteristica | Valore |
|---|---|
| numero di poli (EF001391) | 4 |
| tensione nominale (EF000228) | 400 V |
| corrente nominale (EF000227) | 80 A |
| tensione di isolamento nominale Ui (EF001366) | 400 V |
| resistenza nominale a tensione ad impulso (Uimp) (EF011980) | 4 kV |
| modo di montaggio (EF000003) | barra DIN |
| tipo di corrente di guasto (EF002560) | B |
| tipo selettivo (EF002561) | No |
| tipo con ritardo breve (EF003604) | Sì |
| resistenza a corrente impulsiva (EF002564) | 3 kA |
| con dispositivo di bloccaggio (EF007385) | Sì |
| frequenza (EF005455) | 50 Hz |
| dispositivi supplementari possibili (EF008148) | Sì |
| grado di protezione (IP) (EF005474) | IP20 |
| numero di unità modulari (EF002950) | 4 |
| profondità di montaggio (EF000218) | 69 mm |
| temperatura ambiente durante il funzionamento (EF007515) | -25 °C |
| grado di inquinamento (EF002570) | 2 |
| sezione conduttore collegabile multifilare (EF007343) | 0 mm² |
| sezione conduttore collegabile unifilare (EF007337) | 50 mm² |
| antideflagrante (EF004663) | No |
