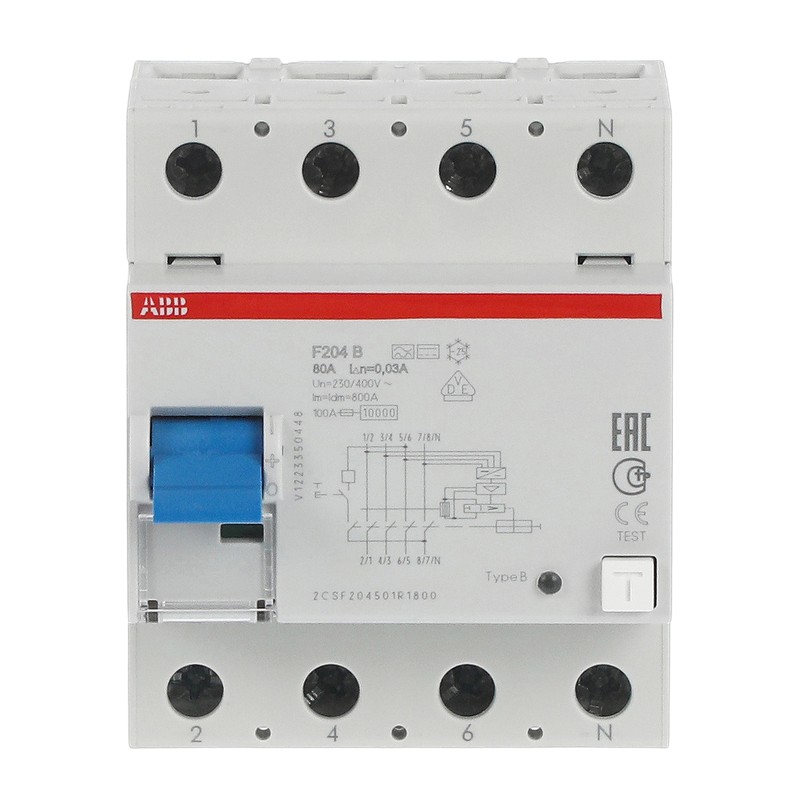

FI F204B-80/0,03 2CSF204501R1800 ABB Fehlerstrom-Schutzschalter 4P 80A B 30mA
FI F204B-80/0,03
2CSF204501R1800
ABB
Fehlerstrom-Schutzschalter 4P 80A B 30mA
Int.dif.F204B-80/0.03 4p 80A B 30mA
Fehlerstrom-Schutzschalter F200 - 4P - 30 mA - 80 A - Typ B
Schutzschaltgeräte, Sicherungen > Fehlerstrom-Schutzschalter
Industriell > Special F200 (B, 400Hz)
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB
Related products
▲Bestseller
▲Mehr Infos
▲| Technische Daten | |
|---|---|
| Fehlerstromart | Typ B |
| Betriebsspannung der Prüfeinrichtung (Ut) | 150…250 V |
| Maximaler Stoßstrom | 3 kA |
| Fehlerstromtyp | B |
| Einspeisung | Beliebig |
| Elektrische Lebensdauer | 10000 Zyklen |
| Mechanische Belastbarkeit | 20000 Zyklen |
| Anzahl Pole | 4P |
| Anzahl Modulabstände pro DIN-Schiene | 4 |
| Zeitverzögerung FI | 10 ms Verzögerung (hohe Immunität) |
| Anzugsdrehmoment | 3 N·m |
| Zubehörtyp | Signal/Auxiliary contact |
| Motor operating device | |
| Bedienteilausführung | Kipphebel - Isoliergruppe I - II, RAL 5015 |
| Gehäusetyp | Isolierstoffgruppe I - II, RAL 7035 |
| Typ Schraubklemme | störungssicherer, doppelgerichteter Zylinderlift-Anschluss |
| Optionen | keine |
| Zubehör anbaubar | Ja |
| Anschlussmöglichkeit | Sammelschiene 10 mm² |
| starr 35 ... 35 mm² | |
| flexibel 35 ... 35 mm² | |
| Bemessungsquerschnitt | (4 - mehrdrähtig) 0...25 mm² |
| (1 - starr) 50…50 mm² | |
| Anschlussart | Schraubklemme |
| Elektrische Daten | |
| Bemessungsspannung (Ur) | 230/400 V |
| Bemessungsbetriebsspannung | 230 … 400 V AC |
| Bemessungsisolationsspannung (Ui) | 400 V |
| Bemessungsstoßspannungsfestigkeit (Uimp) | 4 kV |
| Eingangsspannungsart | AC |
| Bemessungsstrom (In) | 80 A |
| Bemessungsfehlerstrom | 30 mA |
| Bedingter Bemessungskurzschlussstrom (Inc) | 10 kA |
| Frequenz (f) | 50 Hz |
| Bemessungsfrequenz (f) | 50 Hz |
| Verlustleistung | bei Bemessungsbedingungen pro Pol 7.5 W |
| insgesamt 15 W | |
| Design | |
| Anzahl Module | 4 |
| Material Compliance | |
| RoHS Erklärung | 9AKK106713A5610 |
| RoHS Information | nach EU Richtlinie 2011/65/EU und Ergänzungen 2015/863 22. Juli 2019 |
| RoHS Datum | 20211115 |
| REACH Erklärung | 9AKK108467A9482 |
| REACH Information | enthält Stoffe > 0,1 Massenprozent |
| REACH Datum | 20240429 |
| Konfliktmineralien-Berichtsvorlage (CMRT) | 9AKK108468A3363 |
| SCIP | 1260ecb6-5200-40ff-b2e0-368a5c7da280 Deutschland (DE) |
| WEEE Kategorie | 5. Kleingeräte, bei denen keine der äußeren Abmessungen mehr als 50 cm beträgt |
| WEEE B2C / B2B | B2C |
| Umgebungsbedingungen | |
| Umgebungstemperatur | (Betrieb) -25 ... 40 °C |
| (Lagerung) -40 ... 70 °C | |
| Schutzart | Anschlussklemmen IP20 |
| Gehäuse IP40 | |
| Verschmutzungsgrad | 2 |
| Vibrationsfestigkeit nach IEC/EN 60068-2-6 | 20 Zyklen bei 0,8 In: 1g oder 1 mm 5 … 150 … 5 Hz |
| Schockfestigkeit nach IEC/EN 60068-2-27 | 25g 2 Schocks 13 ms |
| Umweltinformationen | Siehe RoHS-Richtlinie |
| Abmessungen | |
| Breite in Teilungseinheiten | 4 |
| Breite (Netto-Abmessung) | 72 mm |
| Höhe (Netto-Abmessung) | 85 mm |
| Tiefe (Netto-Abmessung) | 75 mm |
| Nettogewicht | 500 g |
| Einbautiefe (t2) | 69 mm |
| Bestelldaten | |
| Menge Verpackungseinheit 1 | Karton 1 Stück |
| Bruttogewicht Verpackungseinheit 1 | 0.545 kg |
| E-Nummer (Finnland) | 3210596 |
| Zertifikate und Deklarationen | |
| Konformitätserklärung - CE | 9AKK106713A5610 |
| Installation / Montage | |
| Montage- und Betriebsanleitung | 9AKK107992A0195 |
| Montageart | DIN-Schiene |
| Hauptdokumente | |
| Datenblatt, technische Information | 9AKK107992A1523 |
| Externe Klassifizierungen und Normen | |
| ETIM 9 | EC000003 - Fehlerstrom-Schutzschalter |
| ETIM 10 | EC000003 - Fehlerstrom-Schutzschalter |
| UNSPSC | 39121601 |
| eClass | V11.0 : 27142201 |
| IDEA Granular Category Code (IGCC) | 4875 >> Residual current circuit breaker (RCCB) |
| Kennbuchstabe (elektrische Betriebsmittel) | F |
| Normen | IEC/EN 61008-1, IEC/EN 61008-2-1, IEC/EN 62423 |
| Merkmal | Wert |
|---|---|
| Polzahl (EF001391) | 4 |
| Bemessungsspannung (EF000228) | 400 V |
| Bemessungsstrom (EF000227) | 80 A |
| Bemessungsisolationsspannung Ui (EF001366) | 400 V |
| Bemessungsstoßspannungsfestigkeit Uimp (EF011980) | 4 kV |
| Montageart (EF000003) | DIN-Schiene |
| Fehlerstrom-Typ (EF002560) | B |
| Selektiver-Typ (EF002561) | Nein |
| Kurzzeitverzögerter Typ (EF003604) | Ja |
| Stoßstromfestigkeit (EF002564) | 3 kA |
| Mit Verriegelungsvorrichtung (EF007385) | Ja |
| Frequenz (EF005455) | 50 Hz |
| Zusatzeinrichtungen möglich (EF008148) | Ja |
| Schutzart (IP) (EF005474) | IP20 |
| Breite in Teilungseinheiten (EF002950) | 4 |
| Einbautiefe (EF000218) | 69 mm |
| Umgebungstemperatur während des Betriebs (EF007515) | -25 °C |
| Verschmutzungsgrad (EF002570) | 2 |
| Anschließbarer Leiterquerschnitt mehrdrähtig (EF007343) | 0 mm² |
| Anschließbarer Leiterquerschnitt eindrähtig (EF007337) | 50 mm² |
| Explosionsgeschützt (EF004663) | Nein |
