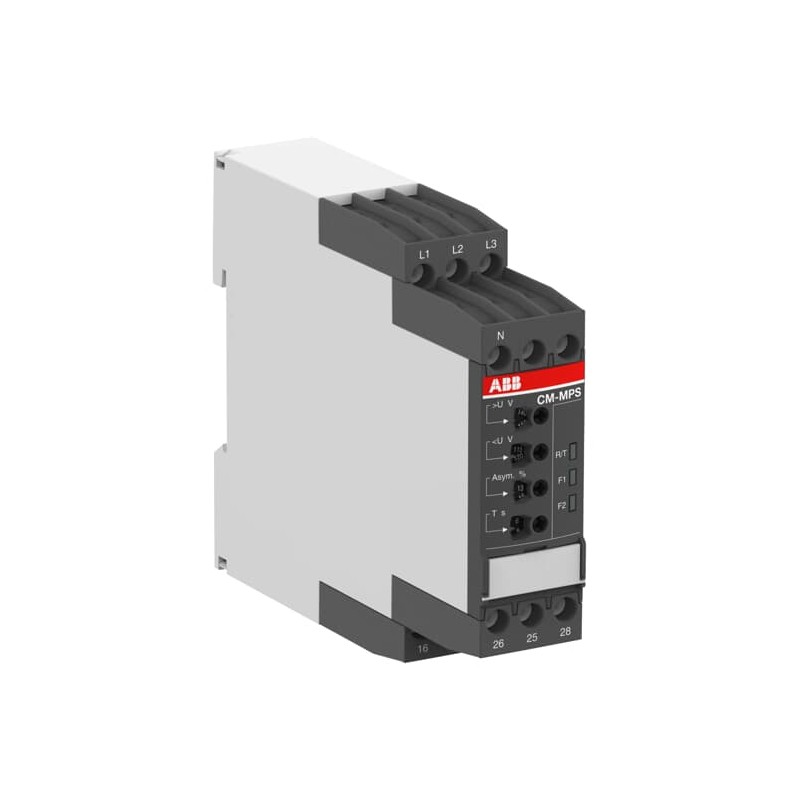

1SVR740884R1300 ABB CM-MPS.31P RELe CTRL TRIFaSICO 2 C/C RES
1SVR740884R1300
ABB
CM-MPS.31P RELe CTRL TRIFaSICO 2 C/C RES
CM-MPS.31P Three-phase monitoring relay 2c/o, 0,0.1-30s, L1-L2-L3=3x160-300VAC
Relés > Dispositivo de control de fase
Relés electrónicos > Monitorización
Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB
Más vendidos
▲Más Información
▲| Clasificación | |
|---|---|
| EAN | 4016779852036 |
| Cantidad mínima de pedido | 1 pieza |
| Código arancelario | 85364900 |
| Descargas Populares | |
| Ficha técnica, información técnica | 2CDC112205D0201 |
| Instrucciones y manuales | 1SVC730730M1000 |
| 1SVC730730M0000 | |
| Dibujo dimensional CAD | 2CDC001079B0201 |
| Datos de EPLAN | 9AAC132608_EPLAN |
| Dimensiones | |
| Ancho del product | 22.5 mm |
| Alto del producto | 85.6 mm |
| Largo del product | 103.7 mm |
| Peso del product | 0.133 kg |
| Técnica | |
| Función | Phase failure detection |
| Phase sequence monitoring | |
| Over- and undervoltage monitoring | |
| Phase unbalance detection | |
| Rango de medición | (L-L) 160 ... 300 V AC |
| Rango de tiempo | Tripping Delay (ON or OFF) 0 second [unit of time] |
| Tensión nominal de alimentación de control (Us) | (L-L) 160 ... 300 V AC |
| Frecuencia nominal (f) | Supply Circuit 50/60 Hz |
| Salida | 2 C/O Contacts |
| Tipo de terminal | Terminales sin tornillos |
| Corriente nominal de funcionamiento AC-12 (Ie) | (230 V) 4 A |
| Corriente nominal de funcionamiento AC-15 (Ie) | (230 V) 3 A |
| Corriente nominal de funcionamiento DC-12 (Ie) | (24 V) 4 A |
| Corriente nominal de funcionamiento DC-13 (Ie) | (24 V) 2 A |
| Capacidad mínima de conmutación | 24 V |
| 10 mA | |
| Tensión nominal soportada por impulsos (Uimp) | Input Circuit 6 kV |
| Output Circuit 4 kV | |
| Tensión nominal de aislamiento (Ui) | Circuito de entrada / Circuito de salida 600 V |
| Circuito de salida 1 / Circuito de salida 2 300 V | |
| Grado de protección | Housing IP50 |
| Terminals IP20 | |
| Categoría de sobretensión | III |
| Grado de contaminación | 3 |
| Dispositivos de protección contra cortocircuitos | Output Circuit NC - F Type Fuses 6 A |
| Output Circuit NO - F Type Fuses 10 A | |
| Durabilidad eléctrica | AC-12 100000 cycle |
| Durabilidad mecánica | Nr. Operations 30000000 cycle |
| Capacidad de conexión | Flexible con férula 2x 0.5 ... 1.5 mm² |
| Flexible con férula aislada 2x 0.5 ... 1.5 mm² | |
| Flexible 2x 0.5 ... 1.5 mm² | |
| Rígido 2x 0.5 ... 1.5 mm² | |
| Longitud de pelado del cable | 8 mm |
| Posición de montaje | 1 ... 6 |
| Montaje en contactores | TH35-15 (riel de montaje de 35 x 15 mm) según IEC 60715 |
| TH35-7,5 (riel de montaje de 35 x 7,5 mm) según IEC 60715 | |
| Normas | CAN/CSA C22.2 No.14 |
| IEC/EN 63000 | |
| IEC/EN 60255-27 | |
| IEC/EN 61000-6-2 | |
| IEC/EN 61000-6-3 | |
| UL 508 | |
| Técnica UL/CSA | |
| Tensión máxima de funcionamiento UL/CSA | Output Circuit 300 V AC |
| Clasificación de los contactos UL/CSA | B300 |
| Capacidad de conexión UL/CSA | Flexible 2x 18-16 AWG |
| Rígido 2x 20-16 AWG | |
| Pilot Duty UL/CSA | B300 |
| Inflamabilidad según UL94 | V-0 |
| Ambiente | |
| Temperatura ambiente | Funcionamiento -25 ... +60 °C |
| Almacenamiento -40 ... +85 °C | |
| Altitud máxima de funcionamiento permisible | Sin reducción de potencia 2000 m |
| Cumplimiento de Materiales | |
| Plantilla de notificación de minerales de conflicto (CMRT) | 9AKK108467A5658 |
| Declaración REACH | 1SVD981001-4501 |
| Información sobre RoHS | 1SVD981001-4401 |
| Estado de RoHS | No se necesita declaración |
| SCIP | 1f59cba5-6298-4837-87f2-83af802d2bcc Germany |
| SCIP simplificado | f6a0ed88-c6ae-4122-80d8-5fb357c381a8 Italy |
| 8bb22373-0e7e-45b5-af23-e12d4f809a5b Czech Republic | |
| c91dee8b-65ac-486c-bb42-79430203e693 Denmark | |
| a6f551ab-c84d-4024-921e-99cc150899dd Poland | |
| cd445d0f-fb42-4acd-b76a-874e8a75b0c8 Estonia | |
| 71bfab3a-a84c-43b8-bdaf-9c383328b62d Germany | |
| 7d4f1329-6c88-4c16-97e9-114c7c952c15 Croatia | |
| 4715cfea-3d8d-4200-98a6-6820204e9037 Spain | |
| d59fcbd3-d730-4db9-bc64-10462a8eb831 Germany | |
| 4a319246-ad40-4a45-aa93-f30c2a6a2aa4 Portugal | |
| 09f634ff-a0da-4c9b-a8d0-303b90ade5f9 Hungary | |
| 492e28d3-c0d6-4cf8-89cc-2f8eed77c052 Belgium | |
| e62af6c1-1c30-41c5-a12d-43ca8def832e France | |
| 1b020476-c79f-4f3f-82d4-960094506493 France | |
| 0e27bf70-8a6d-4870-b1d9-af93b3168c69 Poland | |
| e9c64ccb-ac9f-4b57-965a-c1876564a9c9 Sweden | |
| 46f25327-7b4b-4ad2-81f3-42efd20e831f Sweden | |
| 209b32b0-d407-4499-bace-65a45344a105 Germany | |
| 4e4ee35b-af46-4606-aff7-c2a0a35443bc Bulgaria | |
| a8259c7b-0f32-4adf-a642-eab2838ef88d Greece | |
| 8f2fc0d9-8d52-4a42-93fe-119f373e9afa Hungary | |
| c56cd66f-033c-495a-b029-228e1e5be7aa Netherlands | |
| fb8c3ef2-d788-46ec-8154-642bed2fc28b Poland | |
| 9ef257e6-9f1c-4154-979e-b5cf719ace83 Germany | |
| 8fa6c35c-2291-46af-8030-0021dc57c7fd Belgium | |
| 30ae89e9-a6a3-43f3-8c97-2511e875ad86 Finland | |
| d0caeca2-6579-4e28-a328-3c0f620a1209 Norway | |
| Ley de Control de Sustancias Tóxicas - TSCA | 2CMT2023-006536 |
| ABB EcoSolutions | |
| Declaración Ambiental de Producto - EPD | 1SAC200438H0001 |
| Certificados y Declaraciones (Número de Documento) | |
| Certificado CB | CB_DK-27947-UL |
| Certificado CQC | CQC2009010303326655 |
| Certificado cULus | cULus508_20120829-E140448 |
| Declaración de conformidad - CCC | 2020980303000197 |
| Declaración de conformidad - CE | 1SVD981014-00 |
| Declaración de conformidad - UKCA | 1SVD981014-10 |
| Certificado DNV GL | DNV_GL_TAA000017D |
| Información de Embalaje | |
| Embalaje Nivel 1 Unidades | caja 1 pieza |
| Embalaje Nivel 1 Ancho | 97 mm |
| Embalaje Nivel 1 Largo | 30 mm |
| Embalaje Nivel 1 Alto | 109 mm |
| Embalaje Nivel 1 Peso | 0.158 kg |
| Embalaje Nivel 1 EAN | 4016779852036 |
| Clasificaciones y estándares externos | |
| Código de clasificación de objetos | B |
| ETIM 7 | EC001441 - Phase monitoring relay |
| ETIM 8 | EC001441 - Phase monitoring relay |
| ETIM 9 | EC001441 - Phase monitoring relay |
| Clase electrónica | V11.0 : 27371803 |
| UNSPSC | 39122332 |
| Número E (Finlandia) | 2712275 |
| Número E (Noruega) | 4188135 |
| Número E (Suecia) | 3860605 |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF ABB Time Relays CT-C CT-S CT-D 2024 EN.pdf | 47 Mbytes |
|
| CM-MPS.31P RELÉ CTRL TRIFÁSICO 2 C/C RES - ABB - CM-MPS.31P - 1SVR740884R1300 | 93 Kbytes |
|
| CM-MPS.31P 1SVR740884R1300 ABB CM-MPS.31P RELÉ CTRL TRIFÁSICO 2 C/C RES | 59 Kbytes |
|
