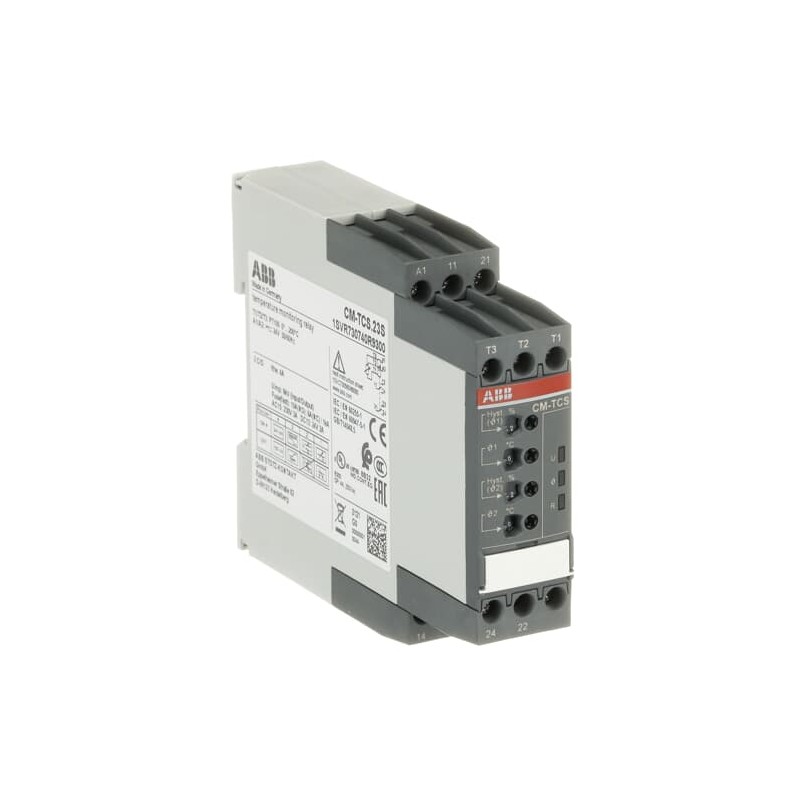

1SVR730740R9300 ABB CM-TCS.23S RELe CTL TEMP 0/200ºC 2 C/C T
1SVR730740R9300
ABB
CM-TCS.23S RELe CTL TEMP 0/200ºC 2 C/C T
CM-TCS.23S Temperature monitoring relay Temp.-range 0...+200°C, 24VAC/DC
Relés > Dispositivo de control de temperatura
Relés electrónicos > Monitorización
Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB
Más vendidos
▲Más Información
▲| Clasificación | |
|---|---|
| EAN | 4016779852760 |
| Cantidad mínima de pedido | 1 piece |
| Código arancelario | 85364900 |
| Descargas Populares | |
| Ficha técnica, información técnica | 2CDC112199D0201 |
| Instrucciones y manuales | 1SVC730560M1001 |
| 1SVC730560M0001 | |
| Dibujo dimensional CAD | 2CDC001079B0201 |
| Dimensiones | |
| Ancho del product | 22.5 mm |
| Alto del producto | 85.6 mm |
| Largo del product | 103.7 mm |
| Peso del product | 0.138 kg |
| Técnica | |
| Función | Overtemperature monitoring |
| Undertemperature monitoring | |
| Over- and undertemperature monitoring | |
| Rango de medición | 0 ... 200 °C |
| Tipo de sensor | PT100 |
| Tensión nominal de alimentación de control (Us) | 24 V AC/DC |
| Frecuencia nominal (f) | Supply Circuit 50 Hz |
| Supply Circuit 60 Hz | |
| Supply Circuit DC | |
| Salida | 2 x 1 c/o or 1 x 2 c/o contacts, configurable |
| Tipo de terminal | Terminales de tornillo |
| Corriente nominal de funcionamiento AC-12 (Ie) | (230 V) 4 A |
| Corriente nominal de funcionamiento AC-15 (Ie) | (230 V) 3 A |
| Corriente nominal de funcionamiento DC-12 (Ie) | (24 V) 4 A |
| Corriente nominal de funcionamiento DC-13 (Ie) | (24 V) 2 A |
| Capacidad mínima de conmutación | 24 V |
| 10 mA | |
| Tensión nominal soportada por impulsos (Uimp) | Measuring Circuit / Output Circuit 4 kV |
| Output Circuit 1 / Output Circuit 2 4 kV | |
| Supply Circuit / Measuring Circuit 4 kV | |
| Supply Circuit / Output Circuit 4 kV | |
| Tensión nominal de aislamiento (Ui) | Circuito de medición / Circuito de salida 300 V |
| Circuito de salida 1 / Circuito de salida 2 300 V | |
| Circuito de alimentación / Circuito de medición 300 V | |
| Circuito de alimentación / Circuito de salida 300 V | |
| Grado de protección | Housing IP50 |
| Terminals IP20 | |
| Categoría de sobretensión | III |
| Grado de contaminación | 3 |
| Dispositivos de protección contra cortocircuitos | Output Circuit NC - F Type Fuses 6 A |
| Output Circuit NO - F Type Fuses 10 A | |
| Durabilidad eléctrica | AC-12 100000 cycle |
| Durabilidad mecánica | Nr. Operations 30000000 cycle |
| Capacidad de conexión | Flexible con férula 1x 0.5 ... 2.5 mm² |
| Flexible con férula 2x 0.5 ... 1.5 mm² | |
| Flexible con férula aislada 1x 0.5 ... 2.5 mm² | |
| Flexible con férula aislada 2x 0.5 ... 1.5 mm² | |
| Flexible 1x 0.5 ... 2.5 mm² | |
| Flexible 2x 0.5 ... 1.5 mm² | |
| Rígido 1x 0.5 ... 4 mm² | |
| Rígido 2x 0.5 ... 2.5 mm² | |
| Par de apriete | 0.6 ... 0.8 N·m |
| Longitud de pelado del cable | 8 mm |
| Destornillador recomendado | 0.8 x 4 |
| 4.5 | |
| Pozidriv 1 | |
| Posición de montaje | 1 ... 6 |
| Montaje en contactores | TH35-15 (riel de montaje de 35 x 15 mm) según IEC 60715 |
| TH35-7,5 (riel de montaje de 35 x 7,5 mm) según IEC 60715 | |
| Normas | CAN/CSA C22.2 No.60947-5-1 |
| IEC/EN 60255-26 | |
| IEC/EN 60255-27 | |
| IEC/EN 61000-6-2 | |
| IEC/EN 61000-6-3 | |
| IEC/EN 63000 | |
| UL 60947-5-1 | |
| IEC/EN 60947-5-1 | |
| Técnica UL/CSA | |
| Tensión máxima de funcionamiento UL/CSA | Output Circuit 300 V AC |
| Clasificación de los contactos UL/CSA | B300 |
| Capacidad de conexión UL/CSA | Flexible 1x 18-14 AWG |
| Flexible 2x 18-16 AWG | |
| Rígido 1x 20-12 AWG | |
| Rígido 2x 20-14 AWG | |
| Par de apriete UL/CSA | 7.08 in·lb |
| Pilot Duty UL/CSA | B300 |
| Ambiente | |
| Temperatura ambiente | Funcionamiento -40 ... +60 °C |
| Almacenamiento -40 ... +85 °C | |
| Altitud máxima de funcionamiento permisible | Sin reducción de potencia 2000 m |
| Cumplimiento de Materiales | |
| Plantilla de notificación de minerales de conflicto (CMRT) | 9AKK108467A5658 |
| Declaración REACH | 1SVD981001-4501 |
| Información sobre RoHS | 1SVD981001-4401 |
| Estado de RoHS | No se necesita declaración |
| SCIP | 98236fa5-702a-4722-85bf-00d75072a8f8 Germany |
| SCIP simplificado | 8a3f8e91-cd9e-4ccd-9460-373a18fba8c0 Germany |
| f5128662-bcbb-4f2f-a47d-14eb073516ad Bulgaria | |
| bb3ea09f-4d0f-41bc-8ee4-0b685649f4d4 Poland | |
| 9c7fcb81-ccb8-4c78-971f-fa0c31ca1638 Germany | |
| db41f34b-5483-4896-ad68-e0eeab5aa255 Poland | |
| a650979a-ba16-472c-a441-6bf886fe2bfa Denmark | |
| 805a1610-49c3-4071-a4d0-382f09806a01 Germany | |
| e31430ed-c0e1-4d2e-8a8c-0d4bc55f26ce Czech Republic | |
| 3bdab034-0150-4731-a811-fb77be2c2bd0 Finland | |
| c8f3161a-fa8c-44b4-b312-fb68cab733e9 Italy | |
| 418f73f7-8530-4232-9d7b-cc2ebeed89f8 Germany | |
| fbb1ae95-4fcf-4431-a5a8-24d01074da6d Netherlands | |
| 5637ce2d-435b-4858-a210-5f0ee4f31a1f Norway | |
| 26ed4a02-578c-4fc0-808f-67e934ee5b30 Croatia | |
| a74e32ab-5b2c-48be-93b7-f0b573a94f0c Sweden | |
| eb2ba93c-dad2-48dc-b9c4-d828d2076c43 Greece | |
| bd321eae-83da-420a-b8c6-373245000fa3 Portugal | |
| 34910958-4d9f-4ed7-b92d-eb3b41d65d0d Hungary | |
| 194eb16e-443a-4e40-8877-18c0e91ab017 Belgium | |
| d7280700-a44e-46cb-9d86-ccec7c224e29 Hungary | |
| cb2e58f4-334b-498b-aac5-6ebe890f563b France | |
| 76b0c962-9af8-4536-91c4-5241be2f60d3 Spain | |
| 2386d9e4-6ee0-4067-b1fa-b87806308a33 Estonia | |
| 91e3c7c1-bdba-4afb-8324-3222614bd104 Sweden | |
| 5d131f6b-f4ae-4370-b245-21f09067f0f6 Poland | |
| da1534c4-2bdc-40b3-88e2-6510cf249bf7 France | |
| 8b36b77c-6ffe-4c68-958a-8df9cb076256 Belgium | |
| Ley de Control de Sustancias Tóxicas - TSCA | 2CMT2023-006536 |
| ABB EcoSolutions | |
| ABB EcoSolutions | Sí |
| Declaración Ambiental de Producto - EPD | 1SAC200438H0001 |
| Certificados y Declaraciones (Número de Documento) | |
| Certificado CCC | CCC_2018010303056014 |
| Certificado CQC | CQC2007010303243843 |
| Certificado cULus | cULus60947-5-1_20170922-E140448 |
| Declaración de conformidad - CCC | 2020980303000196 |
| Declaración de conformidad - CE | 1SVD981015-00 |
| Declaración de conformidad - UKCA | 1SVD981015-10 |
| Certificado DNV GL | DNV_GL_TAA000021M |
| Información de Embalaje | |
| Embalaje Nivel 1 Unidades | caja 1 piece |
| Embalaje Nivel 1 Ancho | 97 mm |
| Embalaje Nivel 1 Largo | 30 mm |
| Embalaje Nivel 1 Alto | 109 mm |
| Embalaje Nivel 1 Peso | 0.163 kg |
| Embalaje Nivel 1 EAN | 4016779852760 |
| Clasificaciones y estándares externos | |
| Código de clasificación de objetos | B |
| ETIM 7 | EC001446 - Temperature monitoring relay |
| ETIM 8 | EC001446 - Temperature monitoring relay |
| ETIM 9 | EC001446 - Temperature monitoring relay |
| Clase electrónica | V11.0 : 27371810 |
| UNSPSC | 39122331 |
| Número E (Finlandia) | 2712332 |
| Número E (Noruega) | 4187813 |
| Número E (Suecia) | 3860668 |
| Característica | Valor |
|---|---|
| Ejecución de la conexión eléctrica (EF003961) | Conexión roscada |
| Con abrazaderas extraíbles (EF003340) | No |
| Número de circuitos de medida (EF003425) | 1 |
| Almacenamiento de errores posible (EF003423) | No |
| Reinicio externo posible (EF003426) | No |
| Número de contactos normalmente cerrados (EF008255) | 0 |
| Número de contactos normalmente abiertos (EF008256) | 0 |
| Número de contactos inversores (EF008257) | 2 |
| Rango de medición de temperatura (EF009788) | 0 °C |
| Anchura (EF000008) | 22.5 mm |
| Altura (EF000040) | 85.6 mm |
| Profundidad (EF000049) | 103.7 mm |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF ABB Time Relays CT-C CT-S CT-D 2024 EN.pdf | 47 Mbytes |
|
| CM-TCS.23S RELÉ CTL TEMP 0/200ºC 2 C/C T - ABB - CM-TCS.23S - 1SVR730740R9300 | 93 Kbytes |
|
| CM-TCS.23S 1SVR730740R9300 ABB CM-TCS.23S RELÉ CTL TEMP 0/200ºC 2 C/C T | 67 Kbytes |
|
