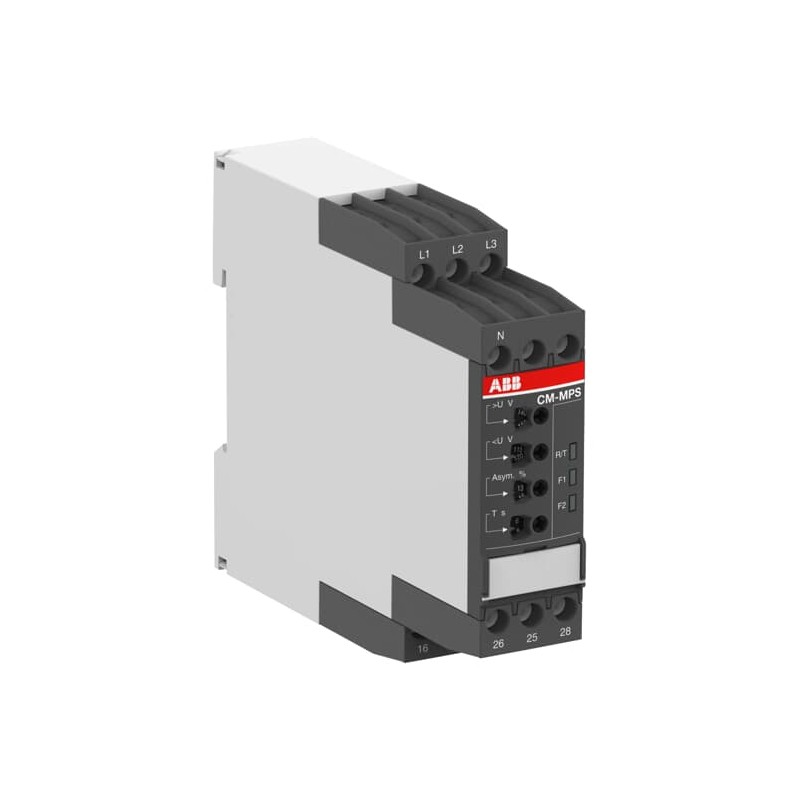

1SVR740885R1300 ABB CM-MPS.11P RELe CTRL TRIFaSICO 2 C/C RES
1SVR740885R1300
ABB
CM-MPS.11P RELe CTRL TRIFaSICO 2 C/C RES
CM-MPS.11P Three-phase monitoring relay 2c/o, 0,0.1-30s, L1-L2-L3-N=3x90-170VAC
Relés > Dispositivo de control de fase
Relés electrónicos > Monitorización
Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB
Más vendidos
▲Más Información
▲| Clasificación | |
|---|---|
| EAN | 4016779852067 |
| Cantidad mínima de pedido | 1 pieza |
| Código arancelario | 85364900 |
| Descargas Populares | |
| Ficha técnica, información técnica | 2CDC112205D0201 |
| Instrucciones y manuales | 1SVC730730M1000 |
| 1SVC730730M0000 | |
| Dibujo dimensional CAD | 2CDC001079B0201 |
| Datos de EPLAN | 9AAC132608_EPLAN |
| Dimensiones | |
| Ancho del product | 22.5 mm |
| Alto del producto | 85.6 mm |
| Largo del product | 103.7 mm |
| Peso del product | 0.137 kg |
| Técnica | |
| Función | Over- and undervoltage monitoring |
| Phase failure detection | |
| Phase unbalance detection | |
| Phase sequence monitoring | |
| Interrupted neutral monitoring | |
| Rango de medición | (L-N) 90 ... 170 V AC |
| Rango de tiempo | Tripping Delay (ON or OFF) 0 second [unit of time] |
| Tensión nominal de alimentación de control (Us) | (L-N) 90 ... 170 V AC |
| Frecuencia nominal (f) | Supply Circuit 50/60 Hz |
| Salida | 2 C/O Contacts |
| Tipo de terminal | Terminales sin tornillos |
| Corriente nominal de funcionamiento AC-12 (Ie) | (230 V) 4 A |
| Corriente nominal de funcionamiento AC-15 (Ie) | (230 V) 3 A |
| Corriente nominal de funcionamiento DC-12 (Ie) | (24 V) 4 A |
| Corriente nominal de funcionamiento DC-13 (Ie) | (24 V) 2 A |
| Capacidad mínima de conmutación | 24 V |
| 10 mA | |
| Tensión nominal soportada por impulsos (Uimp) | Input Circuit 6 kV |
| Output Circuit 4 kV | |
| Tensión nominal de aislamiento (Ui) | Circuito de entrada / Circuito de salida 600 V |
| Circuito de salida 1 / Circuito de salida 2 300 V | |
| Grado de protección | Housing IP50 |
| Terminals IP20 | |
| Categoría de sobretensión | III |
| Grado de contaminación | 3 |
| Dispositivos de protección contra cortocircuitos | Output Circuit NC - F Type Fuses 6 A |
| Output Circuit NO - F Type Fuses 10 A | |
| Durabilidad eléctrica | AC-12 100000 cycle |
| Durabilidad mecánica | Nr. Operations 30000000 cycle |
| Capacidad de conexión | Flexible con férula 2x 0.5 ... 1.5 mm² |
| Flexible con férula aislada 2x 0.5 ... 1.5 mm² | |
| Flexible 2x 0.5 ... 1.5 mm² | |
| Rígido 2x 0.5 ... 1.5 mm² | |
| Longitud de pelado del cable | 8 mm |
| Posición de montaje | 1 ... 6 |
| Montaje en contactores | TH35-7,5 (riel de montaje de 35 x 7,5 mm) según IEC 60715 |
| TH35-15 (riel de montaje de 35 x 15 mm) según IEC 60715 | |
| Normas | CAN/CSA C22.2 No.14 |
| IEC/EN 63000 | |
| IEC/EN 60255-27 | |
| IEC/EN 61000-6-2 | |
| IEC/EN 61000-6-3 | |
| UL 508 | |
| Técnica UL/CSA | |
| Tensión máxima de funcionamiento UL/CSA | Output Circuit 300 V AC |
| Clasificación de los contactos UL/CSA | B300 |
| Capacidad de conexión UL/CSA | Flexible 2x 18-16 AWG |
| Rígido 2x 20-16 AWG | |
| Pilot Duty UL/CSA | B300 |
| Inflamabilidad según UL94 | V-0 |
| Ambiente | |
| Temperatura ambiente | Funcionamiento -25 ... +60 °C |
| Almacenamiento -40 ... +85 °C | |
| Altitud máxima de funcionamiento permisible | Sin reducción de potencia 2000 m |
| Cumplimiento de Materiales | |
| Plantilla de notificación de minerales de conflicto (CMRT) | 9AKK108467A5658 |
| Declaración REACH | 1SVD981001-4501 |
| Información sobre RoHS | 1SVD981001-4401 |
| Estado de RoHS | No se necesita declaración |
| SCIP | 4d1afad1-0abe-4022-bca9-419040c1fa38 Germany |
| SCIP simplificado | 6d20e6ef-76c2-4407-b760-46f0cc62c772 Hungary |
| 213270b5-4a24-47d8-a1ea-7ed489cec131 Netherlands | |
| 906d6e7b-903f-4e3b-8431-9e43f82267ee Denmark | |
| 4977273d-207f-4d91-8054-6c49649b1fe1 Poland | |
| a1fb97cb-780f-4c26-adb8-7df22d8896bb Norway | |
| 5f5f869c-1e2e-4616-858c-9b93ec131d35 Estonia | |
| a3e73b03-f4f2-477d-bf5e-7eaa7f7f5b74 Croatia | |
| bc924c40-5a32-4661-97a1-ca98733fb4c5 Germany | |
| ff4fc583-71b8-4da1-8656-d02e64ba3ce7 Czech Republic | |
| 6f84e828-e4af-4e6c-89d1-95f6b82cbf47 Italy | |
| d4eb48b9-55ff-468c-a63d-ffc70a4879c6 Spain | |
| c10f071b-c1ba-4709-ad4e-a64f9ef0a677 Poland | |
| 3f29626f-c93c-4e7c-8bb8-fcc1d61f1fde Bulgaria | |
| 85513ba0-2bfc-4600-81d2-dfd0284d06dd Portugal | |
| 4ac946ce-998a-408c-a80e-018b33652627 Greece | |
| 5d9f499d-b8c0-4559-a3cd-e103cec5c6a7 Poland | |
| 0d1bfd8c-e080-43aa-a032-5a1d17b2e984 Sweden | |
| 86442d29-cfb5-44dc-a7d2-3fa199a60505 Germany | |
| 528870a8-cb30-495a-ac14-8034dac69817 Sweden | |
| 64ee8ea1-868b-49fb-b2b6-be7ed04d2206 France | |
| f1329cec-6cda-4670-9d53-7624bf5e8d19 France | |
| fa2c69cd-a79a-4f23-b14e-b9772b9fa861 Hungary | |
| 99577bea-fb54-41c6-aaab-a70efe0918dc Belgium | |
| 67c4d37c-a871-46f5-8939-5cf43c909620 Germany | |
| afa8c4fe-838b-40bf-8fc8-46f1b6a43aea Belgium | |
| 5caa1559-b3b8-4ea5-a620-85852a254525 Germany | |
| 61d00f71-2e61-4eb8-a82c-99aec869d9f6 Finland | |
| Ley de Control de Sustancias Tóxicas - TSCA | 2CMT2023-006536 |
| ABB EcoSolutions | |
| Declaración Ambiental de Producto - EPD | 1SAC200438H0001 |
| Certificados y Declaraciones (Número de Documento) | |
| Certificado CB | CB_DK-27947-UL |
| Certificado CQC | CQC2009010303326655 |
| Certificado cULus | cULus508_20120829-E140448 |
| Declaración de conformidad - CCC | 2020980303000197 |
| Declaración de conformidad - CE | 1SVD981014-00 |
| Declaración de conformidad - UKCA | 1SVD981014-10 |
| Certificado DNV GL | DNV_GL_TAA000017D |
| Información de Embalaje | |
| Embalaje Nivel 1 Unidades | caja 1 pieza |
| Embalaje Nivel 1 Ancho | 97 mm |
| Embalaje Nivel 1 Largo | 30 mm |
| Embalaje Nivel 1 Alto | 109 mm |
| Embalaje Nivel 1 Peso | 0.162 kg |
| Embalaje Nivel 1 EAN | 4016779852067 |
| Clasificaciones y estándares externos | |
| Código de clasificación de objetos | B |
| ETIM 7 | EC001441 - Phase monitoring relay |
| ETIM 8 | EC001441 - Phase monitoring relay |
| ETIM 9 | EC001441 - Phase monitoring relay |
| Clase electrónica | V11.0 : 27371803 |
| UNSPSC | 39122332 |
| Número E (Finlandia) | 2712269 |
| Número E (Noruega) | 4188131 |
| Número E (Suecia) | 3860608 |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF ABB Time Relays CT-C CT-S CT-D 2024 EN.pdf | 47 Mbytes |
|
| CM-MPS.11P RELÉ CTRL TRIFÁSICO 2 C/C RES - ABB - CM-MPS.11P - 1SVR740885R1300 | 94 Kbytes |
|
| CM-MPS.11P 1SVR740885R1300 ABB CM-MPS.11P RELÉ CTRL TRIFÁSICO 2 C/C RES | 59 Kbytes |
|
