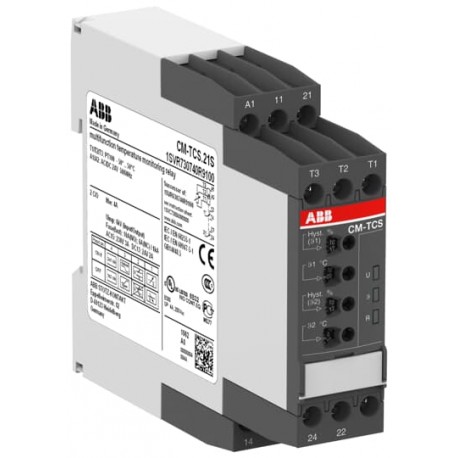

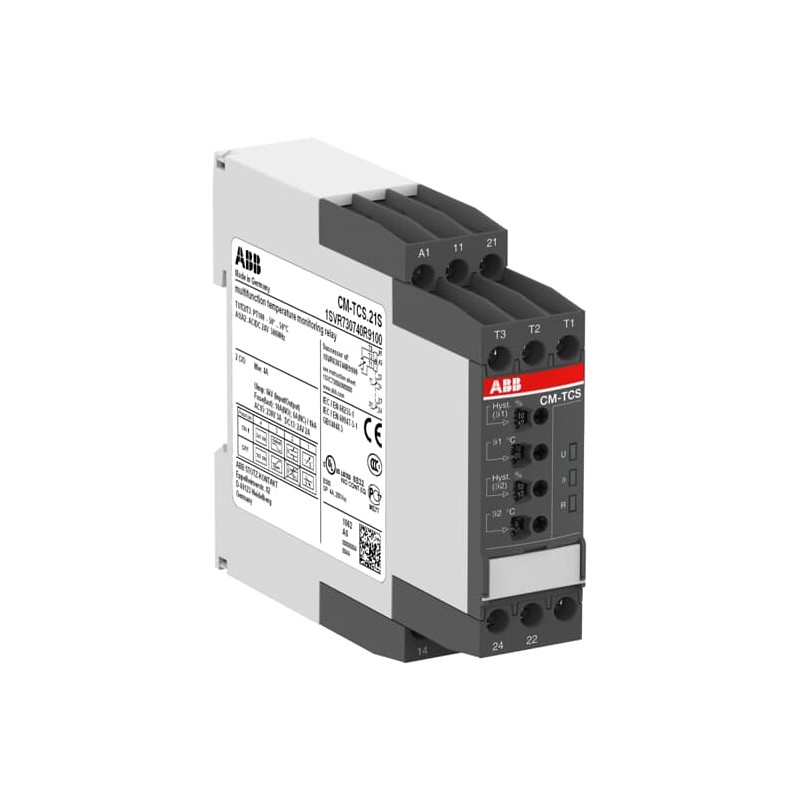

1SVR730740R9100 ABB CM-TCS.21S RELe CTL TEMP -50/+50ºC 2 C/C
1SVR730740R9100
ABB
CM-TCS.21S RELe CTL TEMP -50/+50ºC 2 C/C
CM-TCS.21S Temperature monitoring relay Temp.-range -50...+50°C, 24VAC/DC
Relés > Dispositivo de control de temperatura
Relés electrónicos > Monitorización
Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB
Más vendidos
▲Más Información
▲| Clasificación | |
|---|---|
| EAN | 4016779852746 |
| Cantidad mínima de pedido | 1 piece |
| Código arancelario | 85364900 |
| Descargas Populares | |
| Ficha técnica, información técnica | 2CDC112199D0201 |
| Instrucciones y manuales | 1SVC730560M1001 |
| 1SVC730560M0001 | |
| Dibujo dimensional CAD | 2CDC001079B0201 |
| Datos de EPLAN | 9AAC159147_EPLAN |
| Dimensiones | |
| Ancho del product | 22.5 mm |
| Alto del producto | 85.6 mm |
| Largo del product | 103.7 mm |
| Peso del product | 0.138 kg |
| Técnica | |
| Función | Overtemperature monitoring |
| Undertemperature monitoring | |
| Over- and undertemperature monitoring | |
| Rango de medición | -50 ... 50 °C |
| Tipo de sensor | PT100 |
| Tensión nominal de alimentación de control (Us) | 24 V AC/DC |
| Frecuencia nominal (f) | Supply Circuit 50 Hz |
| Supply Circuit 60 Hz | |
| Supply Circuit DC | |
| Salida | 2 x 1 c/o or 1 x 2 c/o contacts, configurable |
| Tipo de terminal | Terminales de tornillo |
| Corriente nominal de funcionamiento AC-12 (Ie) | (230 V) 4 A |
| Corriente nominal de funcionamiento AC-15 (Ie) | (230 V) 3 A |
| Corriente nominal de funcionamiento DC-12 (Ie) | (24 V) 4 A |
| Corriente nominal de funcionamiento DC-13 (Ie) | (24 V) 2 A |
| Capacidad mínima de conmutación | 24 V |
| 10 mA | |
| Tensión nominal soportada por impulsos (Uimp) | Measuring Circuit / Output Circuit 4 kV |
| Output Circuit 1 / Output Circuit 2 4 kV | |
| Supply Circuit / Measuring Circuit 4 kV | |
| Supply Circuit / Output Circuit 4 kV | |
| Tensión nominal de aislamiento (Ui) | Circuito de medición / Circuito de salida 300 V |
| Circuito de salida 1 / Circuito de salida 2 300 V | |
| Circuito de alimentación / Circuito de medición 300 V | |
| Circuito de alimentación / Circuito de salida 300 V | |
| Grado de protección | Housing IP50 |
| Terminals IP20 | |
| Categoría de sobretensión | III |
| Grado de contaminación | 3 |
| Dispositivos de protección contra cortocircuitos | Output Circuit NC - F Type Fuses 6 A |
| Output Circuit NO - F Type Fuses 10 A | |
| Durabilidad eléctrica | AC-12 100000 cycle |
| Durabilidad mecánica | Nr. Operations 30000000 cycle |
| Capacidad de conexión | Flexible con férula 1x 0.5 ... 2.5 mm² |
| Flexible con férula 2x 0.5 ... 1.5 mm² | |
| Flexible con férula aislada 1x 0.5 ... 2.5 mm² | |
| Flexible con férula aislada 2x 0.5 ... 1.5 mm² | |
| Flexible 1x 0.5 ... 2.5 mm² | |
| Flexible 2x 0.5 ... 1.5 mm² | |
| Rígido 1x 0.5 ... 4 mm² | |
| Rígido 2x 0.5 ... 2.5 mm² | |
| Par de apriete | 0.6 ... 0.8 N·m |
| Longitud de pelado del cable | 8 mm |
| Destornillador recomendado | 0.8 x 4 |
| 4.5 | |
| Pozidriv 1 | |
| Posición de montaje | 1 ... 6 |
| Montaje en contactores | TH35-15 (riel de montaje de 35 x 15 mm) según IEC 60715 |
| TH35-7,5 (riel de montaje de 35 x 7,5 mm) según IEC 60715 | |
| Normas | CAN/CSA C22.2 No.60947-5-1 |
| IEC/EN 60255-26 | |
| IEC/EN 60255-27 | |
| IEC/EN 61000-6-2 | |
| IEC/EN 61000-6-3 | |
| IEC/EN 63000 | |
| UL 60947-5-1 | |
| IEC/EN 60947-5-1 | |
| Técnica UL/CSA | |
| Tensión máxima de funcionamiento UL/CSA | Output Circuit 300 V AC |
| Clasificación de los contactos UL/CSA | B300 |
| Capacidad de conexión UL/CSA | Flexible 1x 18-14 AWG |
| Flexible 2x 18-16 AWG | |
| Rígido 1x 20-12 AWG | |
| Rígido 2x 20-14 AWG | |
| Par de apriete UL/CSA | 7.08 in·lb |
| Pilot Duty UL/CSA | B300 |
| Ambiente | |
| Temperatura ambiente | Funcionamiento -40 ... +60 °C |
| Almacenamiento -40 ... +85 °C | |
| Altitud máxima de funcionamiento permisible | Sin reducción de potencia 2000 m |
| Cumplimiento de Materiales | |
| Plantilla de notificación de minerales de conflicto (CMRT) | 9AKK108467A5658 |
| Declaración REACH | 1SVD981001-4501 |
| Información sobre RoHS | 1SVD981001-4401 |
| Estado de RoHS | No se necesita declaración |
| SCIP | b95eea09-bf05-45a7-a428-08e0598e7f9c Germany |
| SCIP simplificado | eb28144b-579d-485a-a90e-680fffa40392 Germany |
| db291ac7-58da-460e-9377-3ac258efaf93 Czech Republic | |
| 5d96aac1-da22-4a10-87b4-f358c43f3b48 Poland | |
| 58be6199-38fe-49db-b7bb-ab9e00d0df5e Bulgaria | |
| a059cc3c-042d-474e-b554-ef14650ea1c4 Belgium | |
| 50afb2fb-3576-49c9-ac9b-c3f4be5cef66 Hungary | |
| 264b2999-189b-4d2d-8789-5c8f033adb27 Spain | |
| 14b21de7-00a8-4486-962a-f6b5690879e8 Sweden | |
| 04a952ea-f396-4d0a-82eb-a1961b598819 Estonia | |
| a560c0db-c9f2-45d6-bdd8-f56507552c7a France | |
| 49cef955-4085-41b3-98c1-6a14bf7a53f5 Poland | |
| cb4b1532-9947-423a-9a84-ddbae348fb15 Finland | |
| 6293e681-8144-4f91-914c-95ce6c1171cf Italy | |
| e5ffa114-c70b-4668-ad48-eeeb85db7307 Germany | |
| be23d609-1db5-4f06-b9c5-b243c517e12b Netherlands | |
| 6fb01945-c33b-42e6-bbcd-b8046f525e3f Norway | |
| 26190264-3686-49ed-b66a-198ed4fc1c0c Croatia | |
| 8b4bfd0d-282a-4b33-828a-401886b9554d Greece | |
| d5c7b5de-865f-4a64-9398-20a7f1d45828 France | |
| 5e398ed7-2d22-494f-86bf-52992dd0802e Sweden | |
| 902d18d7-36be-432e-8f81-3e2120cbd75c Portugal | |
| 095c8de2-89b5-489d-b3b7-3dd0b98da45c Hungary | |
| 7111639a-83bc-4993-b360-b1afe6a3a775 Belgium | |
| 1782884a-0825-4b86-bae7-2595d0513683 Germany | |
| bba7afb1-54d6-4b8f-99bc-4c6308d71548 Poland | |
| 3c196572-d209-4101-a1f5-764f5a26a470 Germany | |
| 231f42db-1974-482d-b96e-4adaefc8b1a2 Denmark | |
| Ley de Control de Sustancias Tóxicas - TSCA | 2CMT2023-006536 |
| ABB EcoSolutions | |
| ABB EcoSolutions | Sí |
| Declaración Ambiental de Producto - EPD | 1SAC200438H0001 |
| Certificados y Declaraciones (Número de Documento) | |
| Certificado CCC | CCC_2018010303056014 |
| Certificado CQC | CQC2007010303243843 |
| Certificado cULus | cULus60947-5-1_20170922-E140448 |
| Declaración de conformidad - CCC | 2020980303000196 |
| Declaración de conformidad - CE | 1SVD981015-00 |
| Declaración de conformidad - UKCA | 1SVD981015-10 |
| Certificado DNV GL | DNV_GL_TAA000021M |
| Información de Embalaje | |
| Embalaje Nivel 1 Unidades | caja 1 piece |
| Embalaje Nivel 1 Ancho | 97 mm |
| Embalaje Nivel 1 Largo | 30 mm |
| Embalaje Nivel 1 Alto | 109 mm |
| Embalaje Nivel 1 Peso | 0.163 kg |
| Embalaje Nivel 1 EAN | 4016779852746 |
| Clasificaciones y estándares externos | |
| Código de clasificación de objetos | B |
| ETIM 7 | EC001446 - Temperature monitoring relay |
| ETIM 8 | EC001446 - Temperature monitoring relay |
| ETIM 9 | EC001446 - Temperature monitoring relay |
| Clase electrónica | V11.0 : 27371810 |
| UNSPSC | 39122331 |
| Número E (Finlandia) | 2712328 |
| Número E (Noruega) | 4187811 |
| Número E (Suecia) | 3860666 |
| Característica | Valor |
|---|---|
| Ejecución de la conexión eléctrica (EF003961) | Conexión roscada |
| Con abrazaderas extraíbles (EF003340) | No |
| Número de circuitos de medida (EF003425) | 1 |
| Almacenamiento de errores posible (EF003423) | No |
| Reinicio externo posible (EF003426) | No |
| Número de contactos normalmente cerrados (EF008255) | 0 |
| Número de contactos normalmente abiertos (EF008256) | 0 |
| Número de contactos inversores (EF008257) | 2 |
| Rango de medición de temperatura (EF009788) | -50 °C |
| Anchura (EF000008) | 22.5 mm |
| Altura (EF000040) | 85.6 mm |
| Profundidad (EF000049) | 103.7 mm |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF ABB Time Relays CT-C CT-S CT-D 2024 EN.pdf | 47 Mbytes |
|
| CM-TCS.21S RELÉ CTL TEMP -50/50ºC 2 C/C - ABB - CM-TCS.21S - 1SVR730740R9100 | 93 Kbytes |
|
| CM-TCS.21S 1SVR730740R9100 ABB CM-TCS.21S RELÉ CTL TEMP -50/+50ºC 2 C/C | 67 Kbytes |
|
