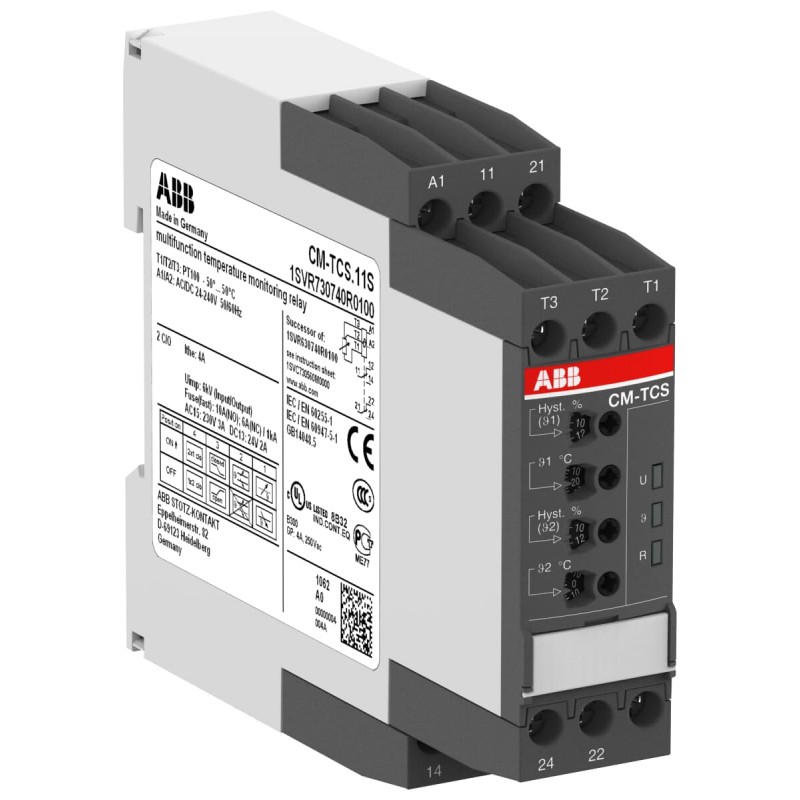

1SVR730740R0100 ABB CM-TCS.11S RELe CTL TEMP -50/+50ºC 1 C/C
1SVR730740R0100
ABB
CM-TCS.11S RELe CTL TEMP -50/+50ºC 1 C/C
CM-TCS.11S Temperature monitoring relay Temp.-range -50...+50°C, 24-240VAC/DC
Relés > Dispositivo de control de temperatura
Relés electrónicos > Monitorización
Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB
Más vendidos
▲Más Información
▲| Clasificación | |
|---|---|
| EAN | 4016779852715 |
| Cantidad mínima de pedido | 1 pieza |
| Código arancelario | 85364900 |
| Descargas Populares | |
| Ficha técnica, información técnica | 2CDC112199D0201 |
| Instrucciones y manuales | 1SVC730560M1001 |
| 1SVC730560M0001 | |
| Dibujo dimensional CAD | 2CDC001079B0201 |
| Datos de EPLAN | 9AAC159147_EPLAN |
| Dimensiones | |
| Ancho del product | 22.5 mm |
| Alto del producto | 85.6 mm |
| Largo del product | 103.7 mm |
| Peso del product | 0.151 kg |
| Técnica | |
| Función | Overtemperature monitoring |
| Undertemperature monitoring | |
| Over- and undertemperature monitoring | |
| Rango de medición | -50 ... 50 °C |
| Tipo de sensor | PT100 |
| Tensión nominal de alimentación de control (Us) | 24 ... 240 V AC/DC |
| Frecuencia nominal (f) | Supply Circuit 50 Hz |
| Supply Circuit 60 Hz | |
| Supply Circuit DC | |
| Salida | 2x 1 C/O or 1x 2 C/O Contact, Configurable |
| Tipo de terminal | Terminales de tornillo |
| Corriente nominal de funcionamiento AC-12 (Ie) | (230 V) 4 A |
| Corriente nominal de funcionamiento AC-15 (Ie) | (230 V) 3 A |
| Corriente nominal de funcionamiento DC-12 (Ie) | (24 V) 4 A |
| Corriente nominal de funcionamiento DC-13 (Ie) | (24 V) 2 A |
| Capacidad mínima de conmutación | 24 V |
| 10 mA | |
| Tensión nominal soportada por impulsos (Uimp) | Measuring Circuit / Output Circuit 4 kV |
| Output Circuit 1 / Output Circuit 2 4 kV | |
| Supply Circuit / Measuring Circuit 4 kV | |
| Supply Circuit / Output Circuit 4 kV | |
| Tensión nominal de aislamiento (Ui) | Circuito de medición / Circuito de salida 300 V |
| Circuito de salida 1 / Circuito de salida 2 300 V | |
| Circuito de alimentación / Circuito de medición 300 V | |
| Circuito de alimentación / Circuito de salida 300 V | |
| Grado de protección | Housing IP50 |
| Terminals IP20 | |
| Categoría de sobretensión | III |
| Grado de contaminación | 3 |
| Dispositivos de protección contra cortocircuitos | Output Circuit NC - F Type Fuses 6 A |
| Output Circuit NO - F Type Fuses 10 A | |
| Durabilidad eléctrica | AC-12 100000 cycle |
| Durabilidad mecánica | Nr. Operations 30000000 cycle |
| Capacidad de conexión | Flexible con férula 1x 0.5 ... 2.5 mm² |
| Flexible con férula 2x 0.5 ... 1.5 mm² | |
| Flexible con férula aislada 1x 0.5 ... 2.5 mm² | |
| Flexible con férula aislada 2x 0.5 ... 1.5 mm² | |
| Flexible 1x 0.5 ... 2.5 mm² | |
| Flexible 2x 0.5 ... 1.5 mm² | |
| Rígido 1x 0.5 ... 4 mm² | |
| Rígido 2x 0.5 ... 2.5 mm² | |
| Par de apriete | 0.6 ... 0.8 N·m |
| Longitud de pelado del cable | 8 mm |
| Destornillador recomendado | 0.8 x 4 |
| 4.5 | |
| Pozidriv 1 | |
| Posición de montaje | 1 ... 6 |
| Montaje en contactores | TH35-15 (riel de montaje de 35 x 15 mm) según IEC 60715 |
| TH35-7,5 (riel de montaje de 35 x 7,5 mm) según IEC 60715 | |
| Normas | CAN/CSA C22.2 No.60947-5-1 |
| IEC/EN 60255-26 | |
| IEC/EN 60255-27 | |
| IEC/EN 61000-6-2 | |
| IEC/EN 61000-6-3 | |
| IEC/EN 63000 | |
| UL 60947-5-1 | |
| IEC/EN 60947-5-1 | |
| Técnica UL/CSA | |
| Tensión máxima de funcionamiento UL/CSA | Output Circuit 300 V AC |
| Clasificación de los contactos UL/CSA | B300 |
| Capacidad de conexión UL/CSA | Flexible 1x 18-14 AWG |
| Flexible 2x 18-16 AWG | |
| Rígido 1x 20-12 AWG | |
| Rígido 2x 20-14 AWG | |
| Par de apriete UL/CSA | 7.08 in·lb |
| Pilot Duty UL/CSA | B300 |
| Ambiente | |
| Temperatura ambiente | Funcionamiento -40 ... +60 °C |
| Almacenamiento -40 ... +85 °C | |
| Altitud máxima de funcionamiento permisible | Sin reducción de potencia 2000 m |
| Cumplimiento de Materiales | |
| Plantilla de notificación de minerales de conflicto (CMRT) | 9AKK108467A5658 |
| Declaración REACH | 1SVD981001-4501 |
| Información sobre RoHS | 1SVD981001-4401 |
| Estado de RoHS | No se necesita declaración |
| SCIP | bccff289-460c-46f4-bc64-05a95e233fd8 Germany |
| SCIP simplificado | 9e5f76bf-7d60-4601-8c8e-f009b7647abc Germany |
| f3f9f4bf-0fb0-43d3-ae92-4caa0dd0153a Poland | |
| 77d4ad7d-a769-40a5-a15b-977a87725198 Norway | |
| 3970ab5b-3e71-483a-98a7-6d1ff303c228 Finland | |
| 4fccd7ec-5986-42d9-b098-3a2f59da3529 Belgium | |
| f51e504e-9400-4e78-899f-277567a0aabb Italy | |
| 33f46781-0446-4df0-9cc8-e030cae4f942 Portugal | |
| 6fb247a7-8469-43d4-a0ab-c6f1f29a3892 Greece | |
| e0bed75b-9999-4f56-a1b4-55a66510fbdd Bulgaria | |
| 57063e28-3ad9-4a89-b4b0-7515501f20d2 Sweden | |
| 108dc52d-75ac-47d5-af2a-1f5db73d813c Poland | |
| c776a711-d4e2-4a15-89a7-f628e56c2dac France | |
| 59c9bfd6-a21b-4c7b-92fa-34d5cffc6682 Sweden | |
| 86a02d85-e9e0-4a5b-808d-515ca41b22d1 Germany | |
| e5d9a100-bfcd-45d3-9099-1e598fac0051 Estonia | |
| 9ebb4301-879d-4a79-a373-ae719694907f Netherlands | |
| 1bd6879c-5d81-4ff7-958e-6e89993d6719 Hungary | |
| d44fa458-b108-4704-934c-bd8eaec2ddb5 Poland | |
| 45c69b3f-3c24-4374-acc5-ff97bb2f5ad9 Hungary | |
| 00c25b51-84ab-4276-8e86-ffff204af083 France | |
| 34133499-c0b2-4846-bd53-9d16c7e80404 Croatia | |
| eb960577-af05-4b28-b697-d464b83bd375 Czech Republic | |
| bcb41717-8e69-4caa-95fd-c07afd18cb78 Spain | |
| 69482607-bffb-4e00-885b-d3b017c41ffb Germany | |
| 9ea51e36-aab6-4c01-abd6-c916ccf4b460 Denmark | |
| b763729e-faf5-4ead-aac6-030bb408b418 Germany | |
| 25d41399-d339-47ae-9fc5-4a11ecb2e3d3 Belgium | |
| Ley de Control de Sustancias Tóxicas - TSCA | 2CMT2023-006536 |
| ABB EcoSolutions | |
| ABB EcoSolutions | Sí |
| Declaración Ambiental de Producto - EPD | 1SAC200438H0001 |
| Certificados y Declaraciones (Número de Documento) | |
| Certificado CCC | CCC_2018010303056014 |
| Certificado CQC | CQC2007010303243843 |
| Certificado cULus | cULus60947-5-1_20170922-E140448 |
| Declaración de conformidad - CCC | 2020980303000196 |
| Declaración de conformidad - CE | 1SVD981015-00 |
| Declaración de conformidad - UKCA | 1SVD981015-10 |
| Certificado DNV GL | DNV_GL_TAA000021M |
| Información de Embalaje | |
| Embalaje Nivel 1 Unidades | caja 1 pieza |
| Embalaje Nivel 1 Ancho | 97 mm |
| Embalaje Nivel 1 Largo | 30 mm |
| Embalaje Nivel 1 Alto | 109 mm |
| Embalaje Nivel 1 Peso | 0.176 kg |
| Embalaje Nivel 1 EAN | 4016779852715 |
| Clasificaciones y estándares externos | |
| Código de clasificación de objetos | B |
| ETIM 7 | EC001446 - Temperature monitoring relay |
| ETIM 8 | EC001446 - Temperature monitoring relay |
| ETIM 9 | EC001446 - Temperature monitoring relay |
| Clase electrónica | V11.0 : 27371810 |
| UNSPSC | 39122331 |
| Número E (Finlandia) | 2712322 |
| Número E (Noruega) | 4187808 |
| Número E (Suecia) | 3860663 |
| Característica | Valor |
|---|---|
| Ejecución de la conexión eléctrica (EF003961) | Conexión roscada |
| Con abrazaderas extraíbles (EF003340) | No |
| Número de circuitos de medida (EF003425) | 1 |
| Almacenamiento de errores posible (EF003423) | No |
| Reinicio externo posible (EF003426) | No |
| Número de contactos normalmente cerrados (EF008255) | 0 |
| Número de contactos normalmente abiertos (EF008256) | 0 |
| Número de contactos inversores (EF008257) | 2 |
| Rango de medición de temperatura (EF009788) | -50 °C |
| Anchura (EF000008) | 22.5 mm |
| Altura (EF000040) | 85.6 mm |
| Profundidad (EF000049) | 103.7 mm |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF ABB Time Relays CT-C CT-S CT-D 2024 EN.pdf | 47 Mbytes |
|
| CM-TCS.11S 1SVR730740R0100 ABB CM-TCS.11S RELÉ CTL TEMP -50/+50ºC 1 C/C | 67 Kbytes |
|
