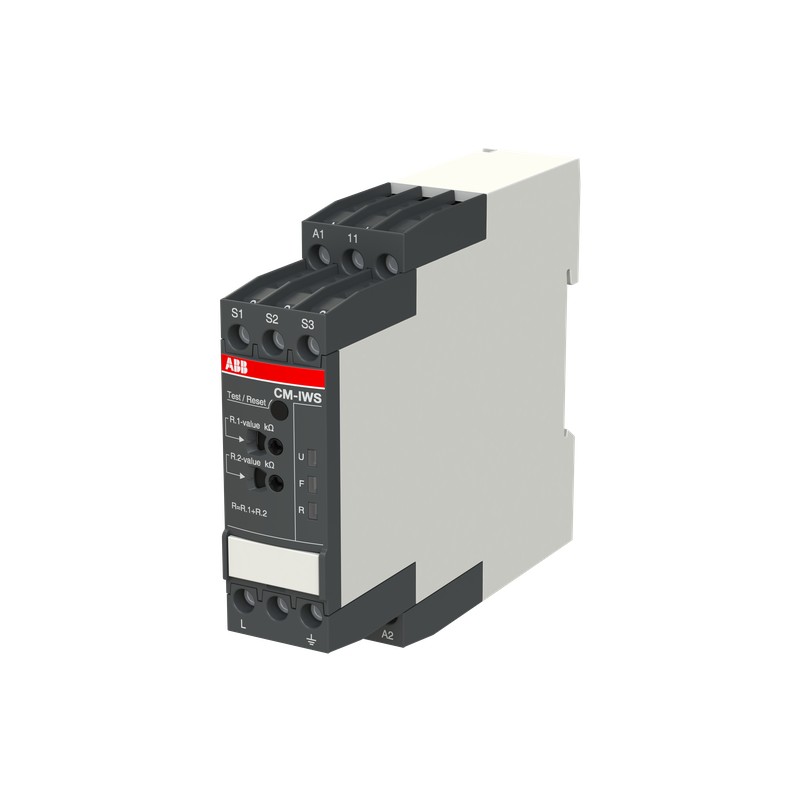

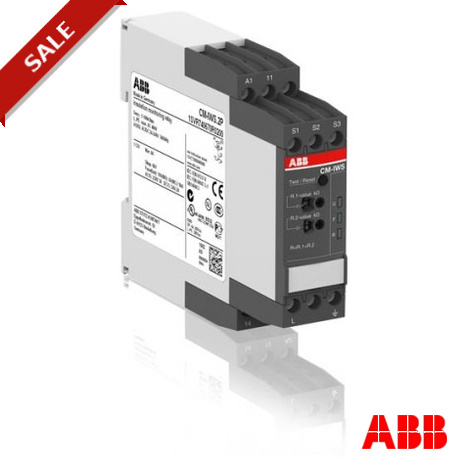

1SVR740670R0200 ABB CM-IWS.2P RELe CTL AISLAMIENTO 400VCA RE
1SVR740670R0200
ABB
CM-IWS.2P RELe CTL AISLAMIENTO 400VCA RE
CM-IWS.2P Insulation monitoring relay 1c/o, 1-100kOhm, 24-240VAC/DC
Relés > Dispositivo de control de aislamiento / fallo a tierra
Relés electrónicos > Monitorización
Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB
Más vendidos
▲Más Información
▲| Clasificación | |
|---|---|
| EAN | 4016779852654 |
| Cantidad mínima de pedido | 1 pieza |
| Código arancelario | 85364900 |
| Descargas Populares | |
| Ficha técnica, información técnica | 2CDC112196D0201 |
| Instrucciones y manuales | 1SVC730550M0001 |
| Dibujo dimensional CAD | 2CDC001079B0201 |
| Datos de EPLAN | 9AAC132584_EPLAN |
| Dimensiones | |
| Ancho del product | 22.5 mm |
| Alto del producto | 85.6 mm |
| Largo del product | 103.7 mm |
| Peso del product | 0.13 kg |
| Técnica | |
| Función | Unearthed AC systems |
| Up to 400 V AC | |
| Rango de medición | 1 ... 100 kΩ |
| Tensión nominal de alimentación de control (Us) | 24 ... 240 V AC/DC |
| Frecuencia nominal (f) | Measuring Circuit DC Hz |
| Measuring Circuit 15 ... 400 Hz | |
| Supply Circuit 50/60 Hz | |
| Salida | 1 C/O (SPDT) Contact |
| Tipo de terminal | Terminales sin tornillos |
| Corriente nominal de funcionamiento AC-12 (Ie) | (230 V) 4 A |
| Corriente nominal de funcionamiento AC-15 (Ie) | (230 V) 3 A |
| Corriente nominal de funcionamiento DC-12 (Ie) | (24 V) 4 A |
| Corriente nominal de funcionamiento DC-13 (Ie) | (24 V) 2 A |
| Capacidad mínima de conmutación | 24 V |
| 10 mA | |
| Tensión nominal soportada por impulsos (Uimp) | Measuring Circuit / Output Circuit 6 kV |
| Supply Circuit / Measuring Circuit 6 kV | |
| Supply Circuit / Output Circuit 6 kV | |
| Tensión nominal de aislamiento (Ui) | Circuito de medición / Circuito de salida 400 V |
| Circuito de alimentación / Circuito de medición 400 V | |
| Circuito de alimentación / Circuito de salida 300 V | |
| Grado de protección | Housing IP50 |
| Terminals IP20 | |
| Categoría de sobretensión | III |
| Grado de contaminación | 3 |
| Dispositivos de protección contra cortocircuitos | Output Circuit NC - F Type Fuses 6 A |
| Output Circuit NO - F Type Fuses 10 A | |
| Capacidad de fuga del sistema (CE) | 10 µF |
| Durabilidad eléctrica | AC-12 100000 cycle |
| Durabilidad mecánica | Nr. Operations 30000000 cycle |
| Capacidad de conexión | Flexible con férula 2x 0.5 ... 1.5 mm² |
| Flexible con férula aislada 2x 0.5 ... 1.5 mm² | |
| Flexible 2x 0.5 ... 1.5 mm² | |
| Rígido 2x 0.5 ... 1.5 mm² | |
| Longitud de pelado del cable | 8 mm |
| Destornillador recomendado | 0.8 x 4 |
| Posición de montaje | 1 ... 6 |
| Montaje en contactores | TH35-15 (riel de montaje de 35 x 15 mm) según IEC 60715 |
| TH35-7,5 (riel de montaje de 35 x 7,5 mm) según IEC 60715 | |
| Normas | CAN/CSA C22.2 No.14 |
| IEC/EN 63000 | |
| IEC/EN 61326-2-4 | |
| IEC/EN 61557-1 | |
| IEC/EN 61557-8 | |
| UL 508 | |
| Técnica UL/CSA | |
| Tensión máxima de funcionamiento UL/CSA | Output Circuit 300 V AC |
| Clasificación de los contactos UL/CSA | B300 |
| Capacidad de conexión UL/CSA | Flexible 2x 18-16 AWG |
| Rígido 2x 20-16 AWG | |
| Pilot Duty UL/CSA | B300 |
| Inflamabilidad según UL94 | V-0 |
| Ambiente | |
| Temperatura ambiente | Funcionamiento -25 ... +60 °C |
| Almacenamiento -40 ... +85 °C | |
| Altitud máxima de funcionamiento permisible | Sin reducción de potencia 2000 m |
| Cumplimiento de Materiales | |
| Plantilla de notificación de minerales de conflicto (CMRT) | 9AKK108467A5658 |
| Declaración REACH | 1SVD981001-4501 |
| Información sobre RoHS | 1SVD981001-4401 |
| Estado de RoHS | No se necesita declaración |
| SCIP | 2b38043d-2535-4ade-b70b-2b2a3164ad82 Germany |
| SCIP simplificado | 79289a28-7562-4f40-bba4-3d1b97a77f62 Finland |
| be9bda16-1eb7-4243-a6ad-c1a2ce90c164 France | |
| 6ae233a6-d959-4dbb-8a98-6ede2508da23 Germany | |
| 98539205-0aa6-46ef-b833-877d631fe9d6 Hungary | |
| cf2076a9-5f2e-46ad-aafb-2fe363f75b69 Bulgaria | |
| af914a27-1c16-4d57-993b-83be929b15a3 Poland | |
| 656ec363-0215-4e43-9a7a-fec8eb52ffb1 Norway | |
| b1fcca01-63ec-4226-ad38-c9f7bf5c70a5 Croatia | |
| 8d93a184-9a2f-4f77-bad3-a86e43b636db Portugal | |
| 514fbcd6-3f39-4887-941d-47f39f48a6fa Spain | |
| dca9fced-4b35-429a-93d2-b782b6233c74 Sweden | |
| 2b659d27-7bbb-495f-9f33-101d7f1da9b2 France | |
| f3a51b27-6ec5-48a1-ad93-dbc8e980efed Hungary | |
| 3c9ab85a-c1b7-4d75-9232-961d0cb06080 Belgium | |
| 564e1b7a-69d9-4a0e-87e9-448fc0c509a6 Estonia | |
| 6dfd6af1-b518-4878-8881-99f6f682d81e Sweden | |
| 3d119b9e-910b-4ee2-a1cd-0ba4e20da564 Greece | |
| ac5d82e9-27f4-4b29-82d5-8237b9396a23 Czech Republic | |
| 12e498e8-32d7-4df0-8bbd-989b023f6759 Netherlands | |
| d152bd82-2cdb-4309-bcd8-94f480d0eb9c Poland | |
| 872e1608-264a-4a3d-a29a-58368812f216 Denmark | |
| 17c83537-ec12-4adc-abb1-bb43b35637a3 Germany | |
| fa135d24-5590-4274-8a0e-57fc735cce1f Italy | |
| 0dff8b87-1024-404d-9e05-46423e736886 Germany | |
| e92e3341-a441-41bd-91fd-2a178d421b94 Belgium | |
| cf7e4912-b8ef-4a55-9f28-37f8f7643380 Germany | |
| 268e3edd-4348-4c41-87bc-b1cfb62994a5 Poland | |
| Ley de Control de Sustancias Tóxicas - TSCA | 2CMT2023-006536 |
| ABB EcoSolutions | |
| Declaración Ambiental de Producto - EPD | 1SAC200438H0001 |
| Certificados y Declaraciones (Número de Documento) | |
| Certificado CB | CB_DK-30302-A1-UL |
| Certificado CCC | CCC_2010010303438770 |
| Certificado CQC | CQC2010010303438770 |
| Certificado cULus | cULus508_20120727-E140448 |
| Declaración de conformidad - CCC | 2020980303000184 |
| Declaración de conformidad - CE | 1SVD981011-00 |
| Declaración de conformidad - UKCA | 1SVD981011-10 |
| Certificado DNV GL | DNV_GL_TAA000017C |
| Información de Embalaje | |
| Embalaje Nivel 1 Unidades | caja 1 pieza |
| Embalaje Nivel 1 Ancho | 97 mm |
| Embalaje Nivel 1 Largo | 30 mm |
| Embalaje Nivel 1 Alto | 109 mm |
| Embalaje Nivel 1 Peso | 0.155 kg |
| Embalaje Nivel 1 EAN | 4016779852654 |
| Clasificaciones y estándares externos | |
| Código de clasificación de objetos | B |
| ETIM 7 | EC001444 - Insulation and earth fault monitoring relay |
| ETIM 8 | EC001444 - Insulation and earth fault monitoring relay |
| ETIM 9 | EC001444 - Insulation and earth fault monitoring relay |
| Clase electrónica | V11.0 : 27371807 |
| UNSPSC | 39122331 |
| Número E (Finlandia) | 2712261 |
| Número E (Noruega) | 4187804 |
| Número E (Suecia) | 3860660 |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF ABB Time Relays CT-C CT-S CT-D 2024 EN.pdf | 47 Mbytes |
|
| CM-IWS.2P RELÉ CTL AISLAMIENTO 400VCA RE - ABB - CM-IWS.2P - 1SVR740670R0200 | 87 Kbytes |
|
| CM-IWS.2P 1SVR740670R0200 ABB CM-IWS.2P RELÉ CTL AISLAMIENTO 400VCA RE | 64 Kbytes |
|
