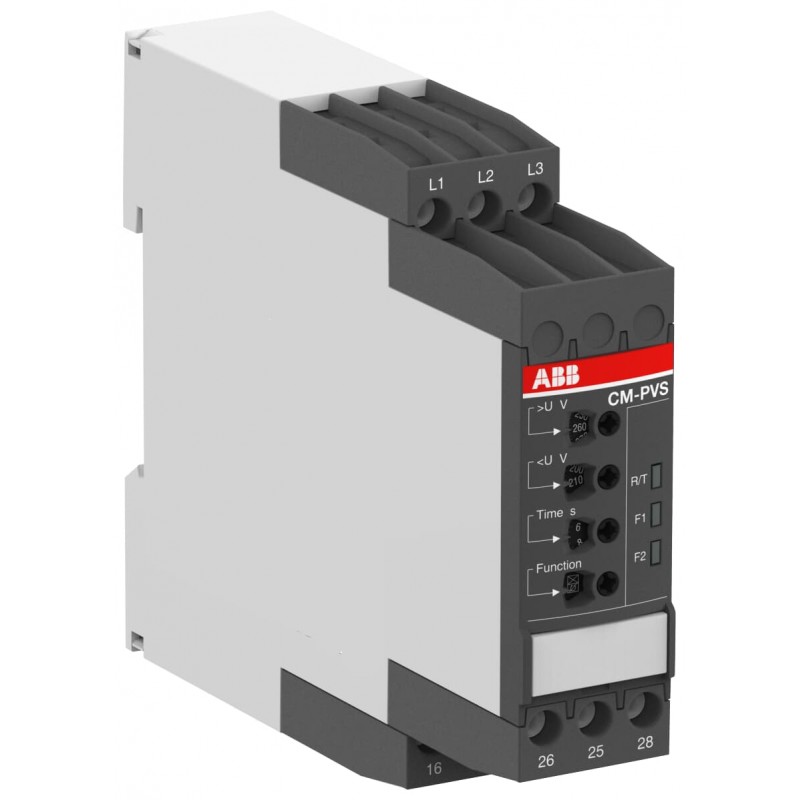

1SVR740794R1300 ABB CM-PVS.31P RELe CTRL TRIFaSICO 2 C/C RES
1SVR740794R1300
ABB
CM-PVS.31P RELe CTRL TRIFaSICO 2 C/C RES
CM-PVS.31P Three-phase monitoring relay 2c/o, 0,0.1-30s, L1-L2-L3=3x160-300VAC
Relés > Dispositivo de control de fase
Relés electrónicos > Monitorización
Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB
Más vendidos
▲Más Información
▲| Clasificación | |
|---|---|
| EAN | 4016779852012 |
| Cantidad mínima de pedido | 1 piece |
| Código arancelario | 85364900 |
| Descargas Populares | |
| Ficha técnica, información técnica | 2CDC112211D0201 |
| Instrucciones y manuales | 1SVC730730M1000 |
| 1SVC730730M0000 | |
| Dibujo dimensional CAD | 2CDC001079B0201 |
| Datos de EPLAN | 9AAC132603_EPLAN |
| Dimensiones | |
| Ancho del product | 22.5 mm |
| Alto del producto | 85.6 mm |
| Largo del product | 103.7 mm |
| Peso del product | 0.132 kg |
| Técnica | |
| Función | Phase failure detection |
| Phase sequence monitoring | |
| Over- and undervoltage monitoring | |
| Rango de medición | (L-L) 160 ... 300 V AC |
| Rango de tiempo | Tripping Delay (ON or OFF) 0 second [unit of time] |
| Tensión nominal de alimentación de control (Us) | (L-L) 160 ... 300 V AC |
| Frecuencia nominal (f) | Supply Circuit 50/60 Hz |
| Salida | 2 c/o (SPDT) contacts |
| Tipo de terminal | Terminales sin tornillos |
| Corriente nominal de funcionamiento AC-12 (Ie) | (230 V) 4 A |
| Corriente nominal de funcionamiento AC-15 (Ie) | (230 V) 3 A |
| Corriente nominal de funcionamiento DC-12 (Ie) | (24 V) 4 A |
| Corriente nominal de funcionamiento DC-13 (Ie) | (24 V) 2 A |
| Capacidad mínima de conmutación | 24 V |
| 10 mA | |
| Tensión nominal soportada por impulsos (Uimp) | Input Circuit 6 kV |
| Output Circuit 4 kV | |
| Tensión nominal de aislamiento (Ui) | Circuito de entrada / Circuito de salida 600 V |
| Circuito de salida 1 / Circuito de salida 2 300 V | |
| Grado de protección | Housing IP50 |
| Terminals IP20 | |
| Categoría de sobretensión | III |
| Grado de contaminación | 3 |
| Dispositivos de protección contra cortocircuitos | Output Circuit NC - F Type Fuses 6 A |
| Output Circuit NO - F Type Fuses 10 A | |
| Durabilidad eléctrica | AC-12 100000 cycle |
| Durabilidad mecánica | Nr. Operations 30000000 cycle |
| Capacidad de conexión | Flexible con férula 2x 0.5 ... 1.5 mm² |
| Flexible con férula aislada 2x 0.5 ... 1.5 mm² | |
| Flexible 2x 0.5 ... 1.5 mm² | |
| Rígido 2x 0.5 ... 1.5 mm² | |
| Longitud de pelado del cable | 8 mm |
| Posición de montaje | 1 ... 6 |
| Montaje en contactores | TH35-15 (riel de montaje de 35 x 15 mm) según IEC 60715 |
| TH35-7,5 (riel de montaje de 35 x 7,5 mm) según IEC 60715 | |
| Normas | CAN/CSA C22.2 No.14 |
| IEC/EN 63000 | |
| IEC/EN 60255-27 | |
| IEC/EN 61000-6-2 | |
| IEC/EN 61000-6-3 | |
| UL 508 | |
| Técnica UL/CSA | |
| Tensión máxima de funcionamiento UL/CSA | Output Circuit 300 V AC |
| Clasificación de los contactos UL/CSA | B300 |
| Capacidad de conexión UL/CSA | Flexible 2x 18-16 AWG |
| Rígido 2x 20-16 AWG | |
| Pilot Duty UL/CSA | B300 |
| Inflamabilidad según UL94 | V-0 |
| Ambiente | |
| Temperatura ambiente | Funcionamiento -25 ... +60 °C |
| Almacenamiento -40 ... +85 °C | |
| Altitud máxima de funcionamiento permisible | Sin reducción de potencia 2000 m |
| Cumplimiento de Materiales | |
| Plantilla de notificación de minerales de conflicto (CMRT) | 9AKK108467A5658 |
| Declaración REACH | 1SVD981001-4501 |
| Información sobre RoHS | 1SVD981001-4401 |
| Estado de RoHS | No se necesita declaración |
| SCIP | 4900e7c3-484d-4044-899f-947b97d66a30 Germany |
| SCIP simplificado | 7d8552ab-0600-4b20-92ca-a927aba32ddc Bulgaria |
| b608e871-386d-4e94-acc8-5c8f4500b5b5 Portugal | |
| ae2626e0-bc81-4425-b739-2d441c6285ba Estonia | |
| 07a57ee6-82bf-4095-b16b-ca2645530f3b Poland | |
| edae461c-85fd-41ad-8631-eedbb8dff2fe Netherlands | |
| 1c2cb931-2232-4142-9e19-5e2b4629e091 Hungary | |
| df827d81-8aac-4595-87ba-4d8f27e9a3e7 Greece | |
| c8dbfde9-b8e9-46c6-8bd9-5faef34b3458 Poland | |
| 912205f7-4dc9-42cf-aebf-d724ea9b716f France | |
| 137fcea8-cdfa-4246-af8f-7ca36a0a66ab France | |
| 802c8dcc-84ed-4c61-9159-9e5cf58d0410 Germany | |
| 6e40f2ed-fc6e-4cf0-9c6c-1bcb1fd4a2ee Sweden | |
| 819b01f1-b119-45c5-8d34-a9d01a028e06 Sweden | |
| 1fae5cde-5c72-48ae-88e6-3a1c37bda7d5 Spain | |
| 477aefde-f117-4449-9c46-b44909fbc9a2 Hungary | |
| 44be524a-1b1f-4a3c-994d-3582c85b0e17 Belgium | |
| e032c28d-530a-48b8-a928-6b5599738b5d Italy | |
| b3fd5182-6c04-4411-97e7-049e453ad907 Germany | |
| 39843d90-ff8b-4a54-9296-c03fd93b8577 Czech Republic | |
| c7d6bdac-4b36-4cc7-b54a-8cd74927dc4b Croatia | |
| 29ed8ba7-91b7-400f-b7b5-94272f6b6a64 Germany | |
| 901c3659-200b-4e77-b7b6-fc7bf51fdbe6 Denmark | |
| 7195001b-9a5c-4390-b416-7685cbcb1fae Finland | |
| c981a2b2-d29e-4fa6-8c76-2e2720fbf208 Poland | |
| 596de747-a62a-47a1-b40f-d2622ea5340c Norway | |
| e846d94e-e528-42b5-9841-a7f6cf89c38d Belgium | |
| 0a4cae25-19a5-4617-b4a8-77852a94c72f Germany | |
| Ley de Control de Sustancias Tóxicas - TSCA | 2CMT2023-006536 |
| ABB EcoSolutions | |
| Declaración Ambiental de Producto - EPD | 1SAC200438H0001 |
| Certificados y Declaraciones (Número de Documento) | |
| Certificado CQC | CQC2009010303326655 |
| Certificado cULus | cULus508_20120829-E140448 |
| Declaración de conformidad - CCC | 2020980303000197 |
| Declaración de conformidad - CE | 1SVD981014-00 |
| Declaración de conformidad - UKCA | 1SVD981014-10 |
| Certificado DNV GL | DNV_GL_TAA000017D |
| Información de Embalaje | |
| Embalaje Nivel 1 Unidades | caja 1 piece |
| Embalaje Nivel 1 Ancho | 97 mm |
| Embalaje Nivel 1 Largo | 30 mm |
| Embalaje Nivel 1 Alto | 109 mm |
| Embalaje Nivel 1 Peso | 0.157 kg |
| Embalaje Nivel 1 EAN | 4016779852012 |
| Clasificaciones y estándares externos | |
| Código de clasificación de objetos | B |
| ETIM 7 | EC001441 - Phase monitoring relay |
| ETIM 8 | EC001441 - Phase monitoring relay |
| ETIM 9 | EC001441 - Phase monitoring relay |
| Clase electrónica | V11.0 : 27371803 |
| UNSPSC | 39122332 |
| Número E (Finlandia) | 2712291 |
| Número E (Noruega) | 4188154 |
| Número E (Suecia) | 3860602 |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF ABB Time Relays CT-C CT-S CT-D 2024 EN.pdf | 47 Mbytes |
|
| CM-PVS.31P RELÉ CTRL TRIFÁSICO 2 C/C RES - ABB - CM-PVS.31P - 1SVR740794R1300 | 93 Kbytes |
|
| CM-PVS.31P 1SVR740794R1300 ABB CM-PVS.31P RELÉ CTRL TRIFÁSICO 2 C/C RES | 58 Kbytes |
|
