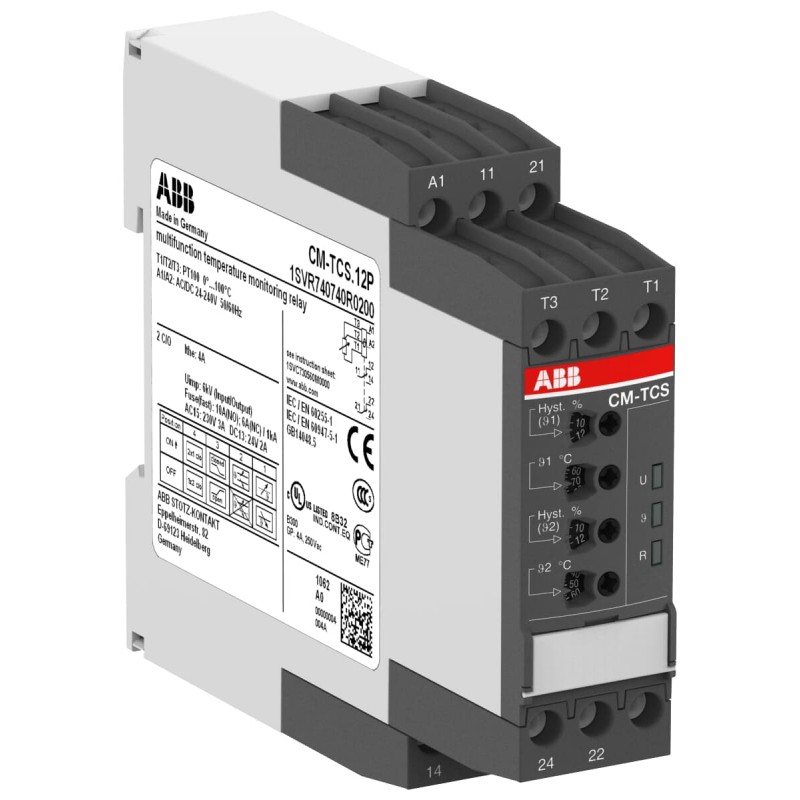

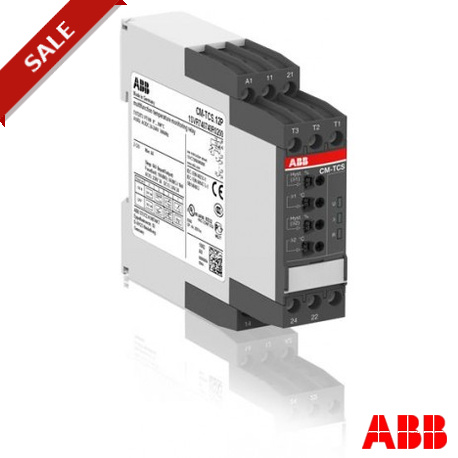

1SVR740740R0200 ABB CM-TCS.12P RELe CTL TEMP 0/100ºC 1 C/C R
1SVR740740R0200
ABB
CM-TCS.12P RELe CTL TEMP 0/100ºC 1 C/C R
CM-TCS.12P Temperature monitoring relay Temp.-range 0...+100°C, 24-240VAC/DC
Relés > Dispositivo de control de temperatura
Relés electrónicos > Monitorización
Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB
Más vendidos
▲Más Información
▲| Clasificación | |
|---|---|
| EAN | 4016779852784 |
| Cantidad mínima de pedido | 1 pieza |
| Código arancelario | 85364900 |
| Descargas Populares | |
| Ficha técnica, información técnica | 2CDC112199D0201 |
| Instrucciones y manuales | 1SVC730560M1001 |
| 1SVC730560M0001 | |
| Dibujo dimensional CAD | 2CDC001079B0201 |
| Datos de EPLAN | 9AAC159147_EPLAN |
| Dimensiones | |
| Ancho del product | 22.5 mm |
| Alto del producto | 85.6 mm |
| Largo del product | 103.7 mm |
| Peso del product | 0.14 kg |
| Técnica | |
| Función | Overtemperature monitoring |
| Undertemperature monitoring | |
| Over- and undertemperature monitoring | |
| Rango de medición | 0 ... 100 °C |
| Tipo de sensor | PT100 |
| Tensión nominal de alimentación de control (Us) | 24 ... 240 V AC/DC |
| Frecuencia nominal (f) | Supply Circuit 50 Hz |
| Supply Circuit 60 Hz | |
| Supply Circuit DC | |
| Salida | 2x 1 C/O or 1x 2 C/O Contact, Configurable |
| Tipo de terminal | Terminales sin tornillos |
| Corriente nominal de funcionamiento AC-12 (Ie) | (230 V) 4 A |
| Corriente nominal de funcionamiento AC-15 (Ie) | (230 V) 3 A |
| Corriente nominal de funcionamiento DC-12 (Ie) | (24 V) 4 A |
| Corriente nominal de funcionamiento DC-13 (Ie) | (24 V) 2 A |
| Capacidad mínima de conmutación | 24 V |
| 10 mA | |
| Tensión nominal soportada por impulsos (Uimp) | Measuring Circuit / Output Circuit 4 kV |
| Output Circuit 1 / Output Circuit 2 4 kV | |
| Supply Circuit / Measuring Circuit 4 kV | |
| Supply Circuit / Output Circuit 4 kV | |
| Tensión nominal de aislamiento (Ui) | Circuito de medición / Circuito de salida 300 V |
| Circuito de salida 1 / Circuito de salida 2 300 V | |
| Circuito de alimentación / Circuito de medición 300 V | |
| Circuito de alimentación / Circuito de salida 300 V | |
| Grado de protección | Housing IP50 |
| Terminals IP20 | |
| Categoría de sobretensión | III |
| Grado de contaminación | 3 |
| Dispositivos de protección contra cortocircuitos | Output Circuit NC - F Type Fuses 6 A |
| Output Circuit NO - F Type Fuses 10 A | |
| Durabilidad eléctrica | AC-12 100000 cycle |
| Durabilidad mecánica | Nr. Operations 30000000 cycle |
| Capacidad de conexión | Flexible con férula 2x 0.5 ... 1.5 mm² |
| Flexible con férula aislada 2x 0.5 ... 1.5 mm² | |
| Flexible 2x 0.5 ... 1.5 mm² | |
| Rígido 2x 0.5 ... 1.5 mm² | |
| Longitud de pelado del cable | 8 mm |
| Posición de montaje | 1 ... 6 |
| Montaje en contactores | TH35-15 (riel de montaje de 35 x 15 mm) según IEC 60715 |
| TH35-7,5 (riel de montaje de 35 x 7,5 mm) según IEC 60715 | |
| Normas | CAN/CSA C22.2 No.60947-5-1 |
| IEC/EN 60255-26 | |
| IEC/EN 60255-27 | |
| IEC/EN 61000-6-2 | |
| IEC/EN 61000-6-3 | |
| IEC/EN 63000 | |
| UL 60947-5-1 | |
| IEC/EN 60947-5-1 | |
| Técnica UL/CSA | |
| Tensión máxima de funcionamiento UL/CSA | Output Circuit 300 V AC |
| Clasificación de los contactos UL/CSA | B300 |
| Capacidad de conexión UL/CSA | Flexible 2x 18-16 AWG |
| Rígido 2x 20-16 AWG | |
| Pilot Duty UL/CSA | B300 |
| Ambiente | |
| Temperatura ambiente | Funcionamiento -40 ... +60 °C |
| Almacenamiento -40 ... +85 °C | |
| Altitud máxima de funcionamiento permisible | Sin reducción de potencia 2000 m |
| Cumplimiento de Materiales | |
| Plantilla de notificación de minerales de conflicto (CMRT) | 9AKK108467A5658 |
| Declaración REACH | 1SVD981001-4501 |
| Información sobre RoHS | 1SVD981001-4401 |
| Estado de RoHS | No se necesita declaración |
| SCIP | eecb6332-c24d-44a4-8cad-1ce48addf262 Germany |
| SCIP simplificado | 579a303d-1507-4f4f-a76c-1d347d746537 Germany |
| 2909eef3-cec3-4496-b182-7cf19d73accf Netherlands | |
| 67f4a178-1b7f-4b48-a6ef-9d9e8fc6a0d6 Greece | |
| 3aa9d88e-a623-4e84-b671-27ba3aa83345 Portugal | |
| d3e8f8e3-c5f9-47d5-843f-d4fff0d1bd5d Hungary | |
| 2503e87f-2322-43ca-89f2-6acd5907b89d Belgium | |
| 194bc82f-170f-4c4b-abd0-410817eb0519 Bulgaria | |
| f401a977-a23c-4664-b9ce-861b9729ac5c Denmark | |
| be7e20af-ffa9-401d-84ec-88e656464d7e Germany | |
| 66f6c1ac-30c1-4b75-b516-f5598980921e Czech Republic | |
| d691d61f-043a-4891-9791-d9ba7cd995b1 Poland | |
| 77a79d1a-87ab-4edf-b7bd-2054bc3a2612 Sweden | |
| de2bdfc7-addb-4a8d-9942-b7e9d1879ee4 Poland | |
| 318bf6be-bb88-4d58-a46c-9f0dca074a15 France | |
| 75f7e696-3672-49fa-a09b-952dc9ec3811 Germany | |
| 08621042-94b6-43fc-8055-d563d171a4b5 Hungary | |
| af212771-3438-4dce-8563-6260e9630c63 Estonia | |
| 3dc39869-72ba-44b8-a930-be4a6f022351 Croatia | |
| f94e00aa-0092-4ba8-901c-94ee52941f71 Spain | |
| a68ddf6b-334d-4c06-a2f9-bed7c3a13bbf Sweden | |
| 599538bd-b809-44b8-8d8b-077d85585db5 France | |
| e11b3d90-2b39-42eb-8a5a-eb763076e7b4 Finland | |
| 44266071-e147-4f00-9ec6-70b5353e368c Italy | |
| 6c99c8f0-2e0e-46a6-ab6f-f5920c2a3942 Germany | |
| b903b667-5fe7-49d8-8f96-04e3cd9a31e4 Poland | |
| a63c7445-a912-42e5-8c7b-eaf90cbc776f Norway | |
| fa88c0b1-57d7-407e-aed4-389d94f5c867 Belgium | |
| Ley de Control de Sustancias Tóxicas - TSCA | 2CMT2023-006536 |
| ABB EcoSolutions | |
| Declaración Ambiental de Producto - EPD | 1SAC200438H0001 |
| Certificados y Declaraciones (Número de Documento) | |
| Certificado CCC | CCC_2018010303056014 |
| Certificado CQC | CQC2007010303243843 |
| Certificado cULus | cULus60947-5-1_20170922-E140448 |
| Declaración de conformidad - CCC | 2020980303000196 |
| Declaración de conformidad - CE | 1SVD981015-00 |
| Declaración de conformidad - UKCA | 1SVD981015-10 |
| Certificado DNV GL | DNV_GL_TAA000021M |
| Información de Embalaje | |
| Embalaje Nivel 1 Unidades | caja 1 pieza |
| Embalaje Nivel 1 Ancho | 97 mm |
| Embalaje Nivel 1 Largo | 30 mm |
| Embalaje Nivel 1 Alto | 109 mm |
| Embalaje Nivel 1 Peso | 0.165 kg |
| Embalaje Nivel 1 EAN | 4016779852784 |
| Clasificaciones y estándares externos | |
| Código de clasificación de objetos | B |
| ETIM 7 | EC001446 - Temperature monitoring relay |
| ETIM 8 | EC001446 - Temperature monitoring relay |
| ETIM 9 | EC001446 - Temperature monitoring relay |
| Clase electrónica | V11.0 : 27371810 |
| UNSPSC | 39122331 |
| Número E (Finlandia) | 2712323 |
| Número E (Noruega) | 4188191 |
| Número E (Suecia) | 3860670 |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF ABB Time Relays CT-C CT-S CT-D 2024 EN.pdf | 47 Mbytes |
|
| CM-TCS.12P RELÉ CTL TEMP 0/100ºC 1 C/C R - ABB - CM-TCS.12P - 1SVR740740R0200 | 91 Kbytes |
|
| CM-TCS.12P 1SVR740740R0200 ABB CM-TCS.12P RELÉ CTL TEMP 0/100ºC 1 C/C R | 66 Kbytes |
|
