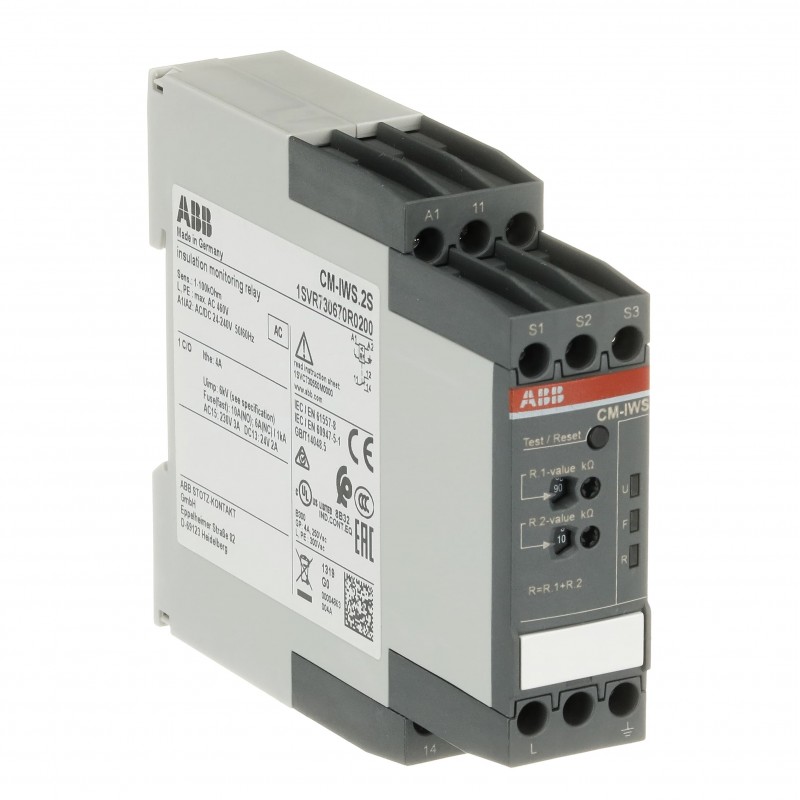

1SVR730670R0200 ABB CM-IWS.2S RELe CTL AISLAMIENTO 400VCA TO
1SVR730670R0200
ABB
CM-IWS.2S RELe CTL AISLAMIENTO 400VCA TO
CM-IWS.2S Insulation monitoring relay 1c/o, 1-100kOhm, 24-240VAC/DC
Relés > Dispositivo de control de aislamiento / fallo a tierra
Relés electrónicos > Monitorización
Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB
Más vendidos
▲Más Información
▲| Clasificación | |
|---|---|
| EAN | 4016779852616 |
| Cantidad mínima de pedido | 1 pieza |
| Código arancelario | 85364900 |
| Descargas Populares | |
| Ficha técnica, información técnica | 2CDC112196D0201 |
| Instrucciones y manuales | 1SVC730550M0001 |
| Dibujo dimensional CAD | 2CDC001079B0201 |
| Datos de EPLAN | 9AAC132584_EPLAN |
| Dimensiones | |
| Ancho del product | 22.5 mm |
| Alto del producto | 85.6 mm |
| Largo del product | 103.7 mm |
| Peso del product | 0.141 kg |
| Técnica | |
| Función | Unearthed AC systems |
| Up to 400 V AC | |
| Rango de medición | 1 ... 100 kΩ |
| Tensión nominal de alimentación de control (Us) | 24 ... 240 V AC/DC |
| Frecuencia nominal (f) | Measuring Circuit DC Hz |
| Measuring Circuit 15 ... 400 Hz | |
| Supply Circuit 50/60 Hz | |
| Salida | 1 C/O (SPDT) Contact |
| Tipo de terminal | Terminales de tornillo |
| Corriente nominal de funcionamiento AC-12 (Ie) | (230 V) 4 A |
| Corriente nominal de funcionamiento AC-15 (Ie) | (230 V) 3 A |
| Corriente nominal de funcionamiento DC-12 (Ie) | (24 V) 4 A |
| Corriente nominal de funcionamiento DC-13 (Ie) | (24 V) 2 A |
| Capacidad mínima de conmutación | 24 V |
| 10 mA | |
| Tensión nominal soportada por impulsos (Uimp) | Measuring Circuit / Output Circuit 6 kV |
| Supply Circuit / Measuring Circuit 6 kV | |
| Supply Circuit / Output Circuit 6 kV | |
| Tensión nominal de aislamiento (Ui) | Circuito de medición / Circuito de salida 400 V |
| Circuito de alimentación / Circuito de medición 400 V | |
| Circuito de alimentación / Circuito de salida 300 V | |
| Grado de protección | Housing IP50 |
| Terminals IP20 | |
| Categoría de sobretensión | III |
| Grado de contaminación | 3 |
| Dispositivos de protección contra cortocircuitos | Output Circuit NC - F Type Fuses 6 A |
| Output Circuit NO - F Type Fuses 10 A | |
| Capacidad de fuga del sistema (CE) | 10 µF |
| Durabilidad eléctrica | AC-12 100000 cycle |
| Durabilidad mecánica | Nr. Operations 30000000 cycle |
| Capacidad de conexión | Flexible con férula 1x 0.5 ... 2.5 mm² |
| Flexible con férula 2x 0.5 ... 1.5 mm² | |
| Flexible con férula aislada 1x 0.5 ... 2.5 mm² | |
| Flexible con férula aislada 2x 0.5 ... 1.5 mm² | |
| Flexible 1x 0.5 ... 2.5 mm² | |
| Flexible 2x 0.5 ... 1.5 mm² | |
| Rígido 1x 0.5 ... 4 mm² | |
| Rígido 2x 0.5 ... 2.5 mm² | |
| Par de apriete | 0.6 ... 0.8 N·m |
| Longitud de pelado del cable | 8 mm |
| Destornillador recomendado | 0.8 x 4 |
| Posición de montaje | 1 ... 6 |
| Montaje en contactores | TH35-15 (riel de montaje de 35 x 15 mm) según IEC 60715 |
| TH35-7,5 (riel de montaje de 35 x 7,5 mm) según IEC 60715 | |
| Normas | CAN/CSA C22.2 No.14 |
| IEC/EN 63000 | |
| IEC/EN 61326-2-4 | |
| IEC/EN 61557-1 | |
| IEC/EN 61557-8 | |
| UL 508 | |
| Técnica UL/CSA | |
| Tensión máxima de funcionamiento UL/CSA | Output Circuit 300 V AC |
| Clasificación de los contactos UL/CSA | B300 |
| Capacidad de conexión UL/CSA | Flexible 1x 18-14 AWG |
| Flexible 2x 18-16 AWG | |
| Rígido 1x 20-12 AWG | |
| Rígido 2x 20-14 AWG | |
| Par de apriete UL/CSA | 7.08 in·lb |
| Pilot Duty UL/CSA | B300 |
| Inflamabilidad según UL94 | V-0 |
| Ambiente | |
| Temperatura ambiente | Funcionamiento -25 ... +60 °C |
| Almacenamiento -40 ... +85 °C | |
| Altitud máxima de funcionamiento permisible | Sin reducción de potencia 2000 m |
| Cumplimiento de Materiales | |
| Plantilla de notificación de minerales de conflicto (CMRT) | 9AKK108467A5658 |
| Declaración REACH | 1SVD981001-4501 |
| Información sobre RoHS | 1SVD981001-4401 |
| Estado de RoHS | No se necesita declaración |
| SCIP | 6e90abea-2bca-476c-a55d-3d52e72f31a6 Germany |
| SCIP simplificado | 35d73baf-40ae-4b6a-8b1f-ef8f2e6807b0 Greece |
| 9e8c6f95-aedc-4147-b5f5-11568ad9766e Netherlands | |
| 251f6b68-f3be-4f19-8c57-6b8689d50802 Belgium | |
| 15a54f8f-aa2a-4e21-857d-a8b620c2a974 Finland | |
| 30dad67f-5720-4e0e-81c0-7effee1fa5e0 Bulgaria | |
| 64f61e39-04c4-47a9-a400-3ba58bdcb7a5 Germany | |
| 36eddad8-1a07-4cf7-85f1-34a434906bfd Portugal | |
| 31c251e1-5237-43ea-820c-cb6572ceddc4 Spain | |
| ae86fa21-4cd2-4dba-b337-712a46a7b734 France | |
| 1164c863-15c6-4e4b-931b-b31ed67787ab Belgium | |
| 3b766046-0b62-4bb3-8b2d-2c174e3fe7b2 Hungary | |
| e95f9509-f56b-4ef6-9f49-59a1fe22a71b Sweden | |
| 99e7a826-3e70-4876-908a-7fd56eb0f6ad France | |
| 52e6bad6-78a7-4754-bfef-083ddbb89ab3 Croatia | |
| c996b1b9-c822-4cf4-800e-5d67d2e8dc7d Norway | |
| acefd990-e6c0-4022-8039-9fe7d4795584 Poland | |
| 49dc457e-4602-43bd-91bc-4b30e6ce0202 Sweden | |
| 87755443-0708-4efd-940b-297761be4e85 Estonia | |
| 182bf675-3962-424f-aa2c-509d4295cbb9 Poland | |
| 21e8c70b-6b3a-4d10-b0dc-62b007c22962 Czech Republic | |
| f9f6b51b-e869-4eed-a0ea-e5ee215555df Germany | |
| 1018b2cc-e3a8-427b-b24f-8647736714f9 Germany | |
| c48b2993-b130-4447-98a9-8eccbcb6c479 Hungary | |
| 3af7b15c-2998-48df-bc98-8a19e2a6fe96 Poland | |
| a18ae28c-852c-4810-a4f9-ebc8cbbe6425 Denmark | |
| 9693673f-8f61-4785-815a-11baece1d375 Italy | |
| 56284c03-90ae-42c9-99ea-b184886d081d Germany | |
| Ley de Control de Sustancias Tóxicas - TSCA | 2CMT2023-006536 |
| ABB EcoSolutions | |
| ABB EcoSolutions | Sí |
| Declaración Ambiental de Producto - EPD | 1SAC200438H0001 |
| Certificados y Declaraciones (Número de Documento) | |
| Certificado CB | CB_DK-30302-A1-UL |
| Certificado CCC | CCC_2010010303438770 |
| Certificado CQC | CQC2010010303438770 |
| Certificado cULus | cULus508_20120727-E140448 |
| Declaración de conformidad - CCC | 2020980303000184 |
| Declaración de conformidad - CE | 1SVD981011-00 |
| Declaración de conformidad - UKCA | 1SVD981011-10 |
| Certificado DNV GL | DNV_GL_TAA000017C |
| Información de Embalaje | |
| Embalaje Nivel 1 Unidades | caja 1 pieza |
| Embalaje Nivel 1 Ancho | 97 mm |
| Embalaje Nivel 1 Largo | 30 mm |
| Embalaje Nivel 1 Alto | 109 mm |
| Embalaje Nivel 1 Peso | 0.166 kg |
| Embalaje Nivel 1 EAN | 4016779852616 |
| Clasificaciones y estándares externos | |
| Código de clasificación de objetos | B |
| ETIM 7 | EC001444 - Insulation and earth fault monitoring relay |
| ETIM 8 | EC001444 - Insulation and earth fault monitoring relay |
| ETIM 9 | EC001444 - Insulation and earth fault monitoring relay |
| Clase electrónica | V11.0 : 27371807 |
| UNSPSC | 39122331 |
| Número E (Finlandia) | 2712262 |
| Número E (Noruega) | 4187800 |
| Número E (Suecia) | 3860656 |
