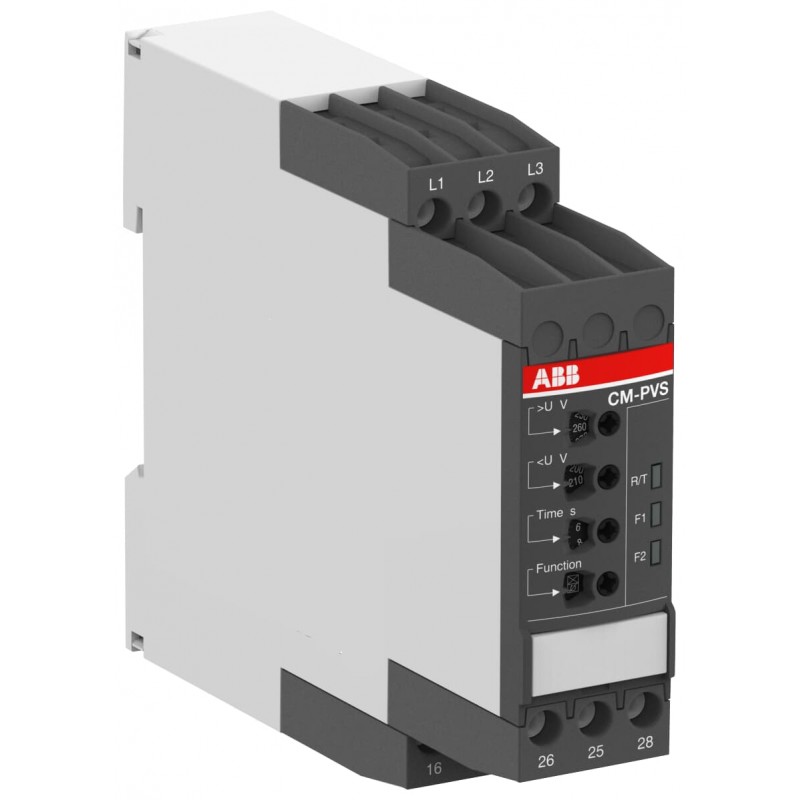

1SVR730794R2300 ABB CM-PVS.81S RELe CTRL TRIFaSICO 2 C/C TOR
1SVR730794R2300
ABB
CM-PVS.81S RELe CTRL TRIFaSICO 2 C/C TOR
CM-PVS.81S Three-phase monitoring relay 2c/o, 0,0,1-30s, L1-L2-L3=3x200-400VAC
Relés > Dispositivo de control de fase
Relés electrónicos > Monitorización
Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB
Más vendidos
▲Más Información
▲| Clasificación | |
|---|---|
| EAN | 4016779876483 |
| Cantidad mínima de pedido | 1 pieza |
| Código arancelario | 85364900 |
| Descargas Populares | |
| Ficha técnica, información técnica | 2CDC112202D0201 |
| Instrucciones y manuales | 1SVC730730M1000 |
| 1SVC730730M0000 | |
| Dibujo dimensional CAD | 2CDC001079B0201 |
| Datos de EPLAN | 9AAC132603_EPLAN |
| Dimensiones | |
| Ancho del product | 22.5 mm |
| Alto del producto | 85.6 mm |
| Largo del product | 103.7 mm |
| Peso del product | 0.136 kg |
| Técnica | |
| Función | Phase failure detection |
| Phase sequence monitoring | |
| Over- and undervoltage monitoring | |
| Rango de medición | (L-L) 200 ... 400 V AC |
| Rango de tiempo | Tripping Delay (ON or OFF) 0 second [unit of time] |
| Tensión nominal de alimentación de control (Us) | (L-L) 200 ... 400 V AC |
| Frecuencia nominal (f) | Supply Circuit 50/60 Hz |
| Salida | 2 C/O Contacts |
| Tipo de terminal | Terminales de tornillo |
| Corriente nominal de funcionamiento AC-12 (Ie) | (230 V) 4 A |
| Corriente nominal de funcionamiento AC-15 (Ie) | (230 V) 3 A |
| Corriente nominal de funcionamiento DC-12 (Ie) | (24 V) 4 A |
| Corriente nominal de funcionamiento DC-13 (Ie) | (24 V) 2 A |
| Capacidad mínima de conmutación | 24 V |
| 10 mA | |
| Tensión nominal soportada por impulsos (Uimp) | Input Circuit 6 kV |
| Output Circuit 4 kV | |
| Tensión nominal de aislamiento (Ui) | Circuito de entrada / Circuito de salida 600 V |
| Circuito de salida 1 / Circuito de salida 2 300 V | |
| Grado de protección | Housing IP50 |
| Terminals IP20 | |
| Categoría de sobretensión | III |
| Grado de contaminación | 3 |
| Dispositivos de protección contra cortocircuitos | Output Circuit NC - F Type Fuses 6 A |
| Output Circuit NO - F Type Fuses 10 A | |
| Durabilidad eléctrica | AC-12 100000 cycle |
| Durabilidad mecánica | Nr. Operations 30000000 cycle |
| Capacidad de conexión | Flexible con férula 1x 0.5 ... 2.5 mm² |
| Flexible con férula 2x 0.5 ... 1.5 mm² | |
| Flexible con férula aislada 1x 0.5 ... 2.5 mm² | |
| Flexible con férula aislada 2x 0.5 ... 1.5 mm² | |
| Flexible 1x 0.5 ... 2.5 mm² | |
| Flexible 2x 0.5 ... 1.5 mm² | |
| Rígido 1x 0.5 ... 4 mm² | |
| Rígido 2x 0.5 ... 2.5 mm² | |
| Par de apriete | 0.6 ... 0.8 N·m |
| Longitud de pelado del cable | 8 mm |
| Destornillador recomendado | 0.8 x 4 |
| 4.5 | |
| Pozidriv 1 | |
| Posición de montaje | 1 ... 6 |
| Montaje en contactores | TH35-15 (riel de montaje de 35 x 15 mm) según IEC 60715 |
| TH35-7,5 (riel de montaje de 35 x 7,5 mm) según IEC 60715 | |
| Normas | CAN/CSA C22.2 No.14 |
| IEC/EN 63000 | |
| IEC/EN 60255-27 | |
| IEC/EN 61000-6-2 | |
| IEC/EN 61000-6-3 | |
| UL 508 | |
| Técnica UL/CSA | |
| Tensión máxima de funcionamiento UL/CSA | Output Circuit 300 V AC |
| Clasificación de los contactos UL/CSA | B300 |
| Capacidad de conexión UL/CSA | Flexible 1x 18-14 AWG |
| Flexible 2x 18-16 AWG | |
| Rígido 1x 20-12 AWG | |
| Rígido 2x 20-14 AWG | |
| Par de apriete UL/CSA | 7.08 in·lb |
| Pilot Duty UL/CSA | B300 |
| Inflamabilidad según UL94 | V-0 |
| Ambiente | |
| Temperatura ambiente | Funcionamiento -25 ... +60 °C |
| Almacenamiento -40 ... +85 °C | |
| Altitud máxima de funcionamiento permisible | Sin reducción de potencia 2000 m |
| Cumplimiento de Materiales | |
| Plantilla de notificación de minerales de conflicto (CMRT) | 9AKK108467A5658 |
| Declaración REACH | 1SVD981001-4501 |
| Información sobre RoHS | 1SVD981001-4401 |
| Estado de RoHS | No se necesita declaración |
| SCIP | d50a5e41-2886-48c9-adab-1fe90966202c Germany |
| SCIP simplificado | 996d50b7-c149-4460-9f48-a7ce85f8f4cd Norway |
| 2651e883-2f3b-4b99-ac6d-73813375f9bc Finland | |
| d3a7f7e1-c7e8-4208-95d5-10fe640369a2 Denmark | |
| a4ea06dc-61eb-43af-bf22-8df29f2f6606 Poland | |
| d7eda42e-d308-4d6e-888a-a10d7a67c584 Estonia | |
| bb069a5a-e019-4bf7-af35-994b78b2ffc1 Poland | |
| 694d8f31-1704-400c-9e74-594548fc77af Hungary | |
| 2836902c-2b14-422d-82ec-46314493ad8f Greece | |
| bd0927d7-a716-46f9-9ab0-10dba55a4a2d Italy | |
| 0844186b-998a-46bd-8a30-df700e55fd4e Germany | |
| 61b37a5d-83e7-434b-9f2b-5f519575d08d Croatia | |
| 3345bf6b-10ee-4aa7-8782-4c99ce059fd8 France | |
| 6cb9dbeb-86c1-4a88-9183-517f0812172d Czech Republic | |
| 3034a9ef-fb65-48de-8e81-2430c2081452 Germany | |
| 8ce37731-2faf-4227-af51-a07d69ae4456 Belgium | |
| 2eaa0eec-3164-487d-9e1b-912f4dc08d87 Germany | |
| edcb10c6-7ef6-43d8-ab26-e620a8eef171 Germany | |
| 80704d10-f929-4b6f-91a4-652af82a132f Portugal | |
| 5297c6c9-fbdc-4d49-b857-da73965eae43 Bulgaria | |
| dbc44a8d-9434-4778-bed1-9f6d3de16501 Netherlands | |
| f4c84bce-97dc-4808-9dda-dfb00fada20e Spain | |
| 71210e61-1c47-4c96-b5f4-976fda1e4923 Belgium | |
| ad39590d-23f9-4c00-8f31-12b4e13fecec Hungary | |
| 11f15031-d0e8-4341-afdb-b2e93683c1f3 Sweden | |
| 5816bf6a-d1ee-4423-8371-97a50fe8230c Sweden | |
| 87359a9c-6d34-4f84-9ac5-b35f2c625b66 Poland | |
| e1485dd4-2773-4015-a1ac-1b2c77d7ecdc France | |
| Ley de Control de Sustancias Tóxicas - TSCA | 2CMT2023-006536 |
| ABB EcoSolutions | |
| ABB EcoSolutions | Sí |
| Declaración Ambiental de Producto - EPD | 1SAC200438H0001 |
| Certificados y Declaraciones (Número de Documento) | |
| Certificado CQC | CQC2009010303326655 |
| Certificado cULus | cULus508_20120829-E140448 |
| Declaración de conformidad - CCC | 2020980303000197 |
| Declaración de conformidad - CE | 1SVD981014-00 |
| Declaración de conformidad - UKCA | 1SVD981014-10 |
| Información de Embalaje | |
| Embalaje Nivel 1 Unidades | caja 1 pieza |
| Embalaje Nivel 1 Ancho | 97 mm |
| Embalaje Nivel 1 Largo | 30 mm |
| Embalaje Nivel 1 Alto | 109 mm |
| Embalaje Nivel 1 Peso | 0.161 kg |
| Embalaje Nivel 1 EAN | 4016779876483 |
| Clasificaciones y estándares externos | |
| Código de clasificación de objetos | B |
| ETIM 7 | EC001441 - Phase monitoring relay |
| ETIM 8 | EC001441 - Phase monitoring relay |
| ETIM 9 | EC001441 - Phase monitoring relay |
| Clase electrónica | V11.0 : 27371803 |
| UNSPSC | 39122332 |
| Número E (Finlandia) | 2712296 |
| Número E (Noruega) | 4188157 |
| Número E (Suecia) | 3860585 |
