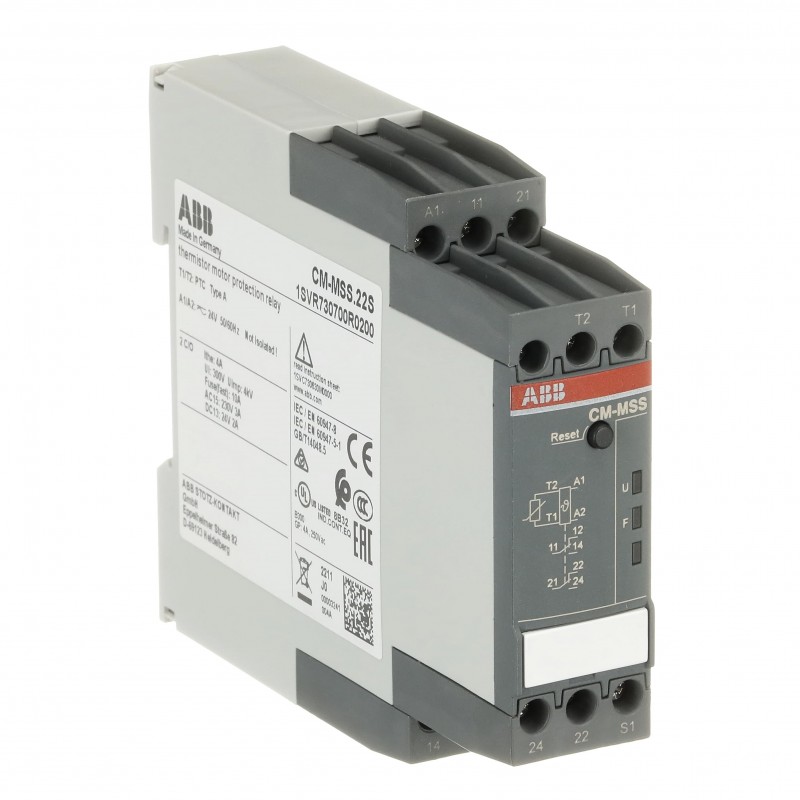

1SVR730700R0200 ABB CM-MSS.22S RELE CONTROL MOTOR x PTC
1SVR730700R0200
ABB
CM-MSS.22S RELE CONTROL MOTOR x PTC
CM-MSS.22S Therm. motor protec. relay 2c/o, 24VAC/DC
Componentes industriales de baja tensión > Relé de protección de motor de termistor
Relés electrónicos > Monitorización
Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB
Más vendidos
▲Más Información
▲| Clasificación | |
|---|---|
| EAN | 4013614496714 |
| Cantidad mínima de pedido | 1 pieza |
| Código arancelario | 85364900 |
| Descargas Populares | |
| Ficha técnica, información técnica | 2CDC112220D0201 |
| Instrucciones y manuales | 1SVC730700M1000 |
| 1SVC730700M0000 | |
| Dibujo dimensional CAD | 2CDC001079B0201 |
| Datos de EPLAN | 9AAC132589_EPLAN |
| Dimensiones | |
| Ancho del product | 22.5 mm |
| Alto del producto | 85.6 mm |
| Largo del product | 103.7 mm |
| Peso del product | 0.132 kg |
| Técnica | |
| Función | 1 sensor circuit |
| Auto | |
| manual or remote reset | |
| Tensión nominal de alimentación de control (Us) | 24 V AC/DC |
| Tensión nominal de operación | Auxiliary Circuit 250 V AC |
| Frecuencia nominal (f) | Supply Circuit 50/60 Hz |
| Salida | 2 C/O Contacts |
| Tipo de terminal | Terminales de tornillo |
| Corriente nominal de funcionamiento AC-12 (Ie) | (230 V) 4 A |
| Corriente nominal de funcionamiento AC-15 (Ie) | (230 V) 3 A |
| Corriente nominal de funcionamiento DC-12 (Ie) | (24 V) 4 A |
| Corriente nominal de funcionamiento DC-13 (Ie) | (24 V) 2 A |
| Capacidad mínima de conmutación | 24 V |
| 10 mA | |
| Tensión nominal soportada por impulsos (Uimp) | Output Circuit 1 / Output Circuit 2 4 kV |
| Output Circuit 4 kV | |
| Tensión nominal de aislamiento (Ui) | Circuito de medición / Circuito de salida 300 V |
| Circuito de salida 1 / Circuito de salida 2 300 V | |
| Circuito de alimentación / Circuito de salida 300 V | |
| Grado de protección | Housing IP50 |
| Terminals IP20 | |
| Categoría de sobretensión | III |
| Grado de contaminación | 3 |
| Dispositivos de protección contra cortocircuitos | Output Circuit NC - F Type Fuses 10 A |
| Output Circuit NO - F Type Fuses 10 A | |
| Durabilidad eléctrica | AC-12 100000 cycle |
| Durabilidad mecánica | Nr. Operations 30000000 cycle |
| Capacidad de conexión | Flexible 1x 0.5 ... 2.5 mm² |
| Flexible 2x 0.5 ... 1.5 mm² | |
| Rígido 1x 0.5 ... 4 mm² | |
| Rígido 2x 0.5 ... 2.5 mm² | |
| Par de apriete | 0.6 ... 0.8 N·m |
| Longitud de pelado del cable | 8 mm |
| Destornillador recomendado | 0.8 x 4 |
| 4.5 | |
| Pozidriv 1 | |
| Posición de montaje | 1 ... 6 |
| Montaje en contactores | TH35-15 (riel de montaje de 35 x 15 mm) según IEC 60715 |
| TH35-7,5 (riel de montaje de 35 x 7,5 mm) según IEC 60715 | |
| Normas | CAN/CSA C22.2 No.14 |
| IEC/EN 63000 | |
| IEC/EN 60947-5-1 | |
| IEC/EN 60947-8 | |
| UL 508 | |
| Técnica UL/CSA | |
| Tensión máxima de funcionamiento UL/CSA | Output Circuit 300 V AC |
| Clasificación de los contactos UL/CSA | B300 |
| Capacidad de conexión UL/CSA | Flexible 1x 18-14 AWG |
| Flexible 2x 18-16 AWG | |
| Rígido 1x 20-12 AWG | |
| Rígido 2x 20-14 AWG | |
| Par de apriete UL/CSA | 7.08 in·lb |
| Pilot Duty UL/CSA | B300 |
| Inflamabilidad según UL94 | V-0 |
| Ambiente | |
| Temperatura ambiente | Funcionamiento -25 ... +60 °C |
| Almacenamiento -40 ... +85 °C | |
| Altitud máxima de funcionamiento permisible | Sin reducción de potencia 2000 m |
| Cumplimiento de Materiales | |
| Plantilla de notificación de minerales de conflicto (CMRT) | 9AKK108467A5658 |
| Declaración REACH | 1SVD981001-4501 |
| Información sobre RoHS | 1SVD981001-4401 |
| Estado de RoHS | No se necesita declaración |
| SCIP | 991bb91c-7b72-4a3e-bfe2-06d4dad60102 Germany |
| SCIP simplificado | 587edf96-5c9a-4865-b9a0-c7922442eb66 Germany |
| 145c443d-b1bc-46ac-8d02-efa5a45ccdbe France | |
| fd3e6849-7017-4ae8-b70d-8d6488d64373 Hungary | |
| a2c0e89b-8cc1-4ed1-8acb-c9920272a4c4 Belgium | |
| 91fbac72-341b-4524-a1b3-2db479df9529 Portugal | |
| 3c9ff200-d6e6-4751-83b9-9ab26d7714cd Germany | |
| ac6d8327-ccb6-4e90-9b11-3e63e85863a5 Sweden | |
| 72f013c0-c347-42c2-8dd5-44d84797d0b9 France | |
| 0e81272b-8adc-40cf-a8e6-b3316ee51f17 Spain | |
| 629430e3-e0f8-43fd-95c2-4dcfaf6cb6ca Estonia | |
| dabb2ed6-b9d6-4479-82ce-6212d3b69f6b Sweden | |
| 516b31cf-e802-4bb9-9a5e-71a982a3e0f4 Poland | |
| 1c617828-a340-4b2b-bd42-c862fdb4d95a Poland | |
| 17610ba6-92d5-4ca4-831f-d64bba3e9f96 Norway | |
| f421b743-52ad-40e4-8595-8f96f2abb371 Croatia | |
| 14da33f5-72ed-4e04-aefa-82badad7705a Czech Republic | |
| 9db619e0-bda7-4a72-82c7-2bfe78f5f0d0 Germany | |
| f4f25c91-ea84-475e-9e0e-64f43c17b911 Poland | |
| c5af4d47-57e8-492e-8f59-dea76a3f20b1 Denmark | |
| c6452b92-76e3-46e5-aecb-2a50bbe65fed Italy | |
| 4a99599d-8250-4824-ae58-dbb675fec96f Germany | |
| cf3e49c8-92b6-4676-b70d-f0ba790768ec Netherlands | |
| 61282ef0-62a3-4e5c-9e1d-1a9124ea2239 Greece | |
| 5eb83f2a-e59f-41c8-a7b9-ca530e26e357 Hungary | |
| 7bf31848-ae57-4c8a-a036-392de82e8442 Bulgaria | |
| 910d2c09-5244-49f8-8781-f382047ef676 Finland | |
| c6ffeed5-2841-4645-a27f-ebb92c59efd5 Belgium | |
| Ley de Control de Sustancias Tóxicas - TSCA | 2CMT2023-006536 |
| ABB EcoSolutions | |
| ABB EcoSolutions | Sí |
| Declaración Ambiental de Producto - EPD | 1SAC200438H0001 |
| Certificados y Declaraciones (Número de Documento) | |
| Certificado CB | CB_DK-40837-UL |
| Certificado CCC | CCC_2005010303165479 |
| Certificado CQC | CQC2005010303165479 |
| Certificado cULus | cULus508_20140912-E140448 |
| Declaración de conformidad - CCC | 2020980303000194 |
| Declaración de conformidad - CE | 1SVD981006 |
| Declaración de conformidad - UKCA | 1SVD981006-10 |
| Certificado DNV GL | DNVGL_TAE00003W4 |
| Información de Embalaje | |
| Embalaje Nivel 1 Unidades | caja 1 pieza |
| Embalaje Nivel 1 Ancho | 97 mm |
| Embalaje Nivel 1 Largo | 30 mm |
| Embalaje Nivel 1 Alto | 109 mm |
| Embalaje Nivel 1 Peso | 0.155 kg |
| Embalaje Nivel 1 EAN | 4013614496714 |
| Clasificaciones y estándares externos | |
| Código de clasificación de objetos | B |
| ETIM 7 | EC002568 - Relay for thermistor protection (PTC) |
| ETIM 8 | EC002568 - Relay for thermistor protection (PTC) |
| ETIM 9 | EC002568 - Relay for thermistor protection (PTC) |
| Clase electrónica | V11.0 : 27371503 |
| UNSPSC | 39122331 |
| Número E (Finlandia) | 2712502 |
| Número E (Noruega) | 4185881 |
| Número E (Suecia) | 3860724 |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF ABB Time Relays CT-C CT-S CT-D 2024 EN.pdf | 47 Mbytes |
|
| CM-MSS.22S RELE CONTROL MOTOR x PTC - ABB - CM-MSS.22S - 1SVR730700R0200 | 93 Kbytes |
|
| CM-MSS.22S 1SVR730700R0200 ABB CM-MSS.22S RELE CONTROL MOTOR x PTC | 68 Kbytes |
|
