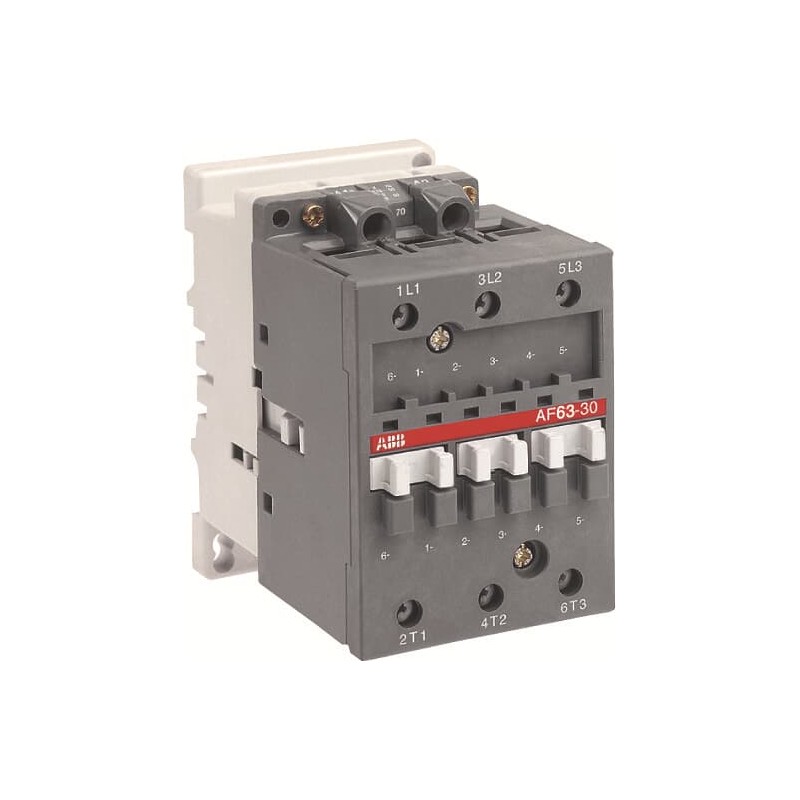

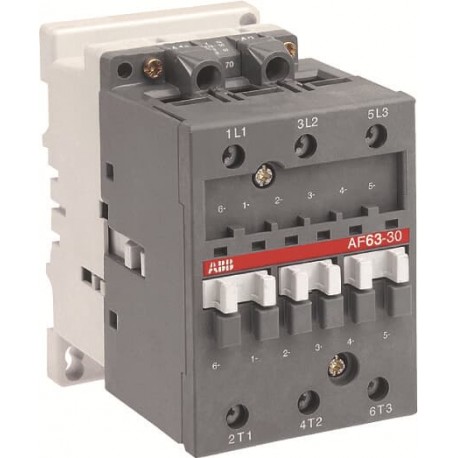

AF63-30-00 1SBL377001R7200 ABB AF63-30-00 CONT. 3P 65A BOB. 20-60Vcc

0/5 - 0 Opiniones

Referencia: AF63-30-00

Código: 1SBL377001R7200

Fabricante: ABB

Descripción:

AF63-30-00 CONT. 3P 65A BOB. 20-60Vcc

AF63-30-00 20-60V DC Contactor

Más detalles

Categorias:

Contactores y relés térmicos > Contactores "A" FRCTLP

Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB

Garantía, reparación y devolución.

* Este artículo podría estar obsoleto. Si está interesado solicite presupuesto y le indicaremos si quedan unidades disponibles. En caso de que no queden uno de nuestros técnicos buscará una alternativa sumunistrable de características similares.

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

Productos vistos

Más vendidos

▲

Más Información

▲

Clasificación
Cantidad mínima de pedido	1 pieza
Código arancelario	85364900
Descargas Populares
Ficha técnica, información técnica	1SBC100214C0202
Instrucciones y manuales	FPTC407734P0003
Dibujo dimensional CAD	2CDC001079B0201
Dimensiones
Ancho del product	70 mm
Largo del product	108 mm
Alto del producto	110 mm
Peso del product	1.18 kg
Técnica
Número de contactos principales NO	3
Número de contactos principales NC	0
Número de contactos auxiliares NO	0
Número de contactos auxiliares NC	0
Número de polos	3P
Normas	IEC/EN 60947-1, IEC/EN 60947-4-1, UL 508, CSA C22.2 No. 14, IEC 60077-1 (applicable parts), IEC 60077-2 (applicable parts), EN 50155 (applicable parts), TR CU 001/2011 (on request), IEC 61373, For compliance confirmation on applicable parts based on your application and combination, please consult your ABB sales representatives.
Tensión nominal de operación	Main Circuit 690 V
Frecuencia nominal (f)	Main Circuit 50 / 60 Hz
Corriente térmica convencional de aire libre (I_th)	según IEC 60947-4-1, contactores abiertos θ = 40 °C 125 A
Corriente nominal de funcionamiento AC-1 (I_e)	(690 V) 40 °C 115 A
	(690 V) 55 °C 95 A
	(690 V) 70 °C 80 A
Corriente nominal de funcionamiento AC-3 (I_e)	(415 V) 55 °C 65 A
	(440 V) 55 °C 65 A
	(500 V) 55 °C 55 A
	(690 V) 55 °C 43 A
	(380 / 400 V) 55 °C 65 A
	(220 / 230 / 240 V) 55 °C 65
Corriente nominal de funcionamiento DC-1 (I_e)	(110 V) 2 polos en serie, 40 °C 110 A
	(110 V) 2 polos en serie, 55 °C 95 A
	(110 V) 2 polos en serie, 70 °C 80 A
	(110 V) 3 polos en serie, 40 °C 110 A
	(110 V) 3 polos en serie, 55 °C 95 A
	(110 V) 3 polos en serie, 70 °C 80 A
	(220 V) 3 polos en serie, 40 °C 110 A
	(220 V) 3 polos en serie, 55 °C 95 A
	(220 V) 3 polos en serie, 70 °C 80 A
	(72 V) 1 polo, 40 °C 110 A
	(72 V) 1 polo, 55 °C 95 A
	(72 V) 1 polo, 70 °C 80 A
	(72 V) 2 polos en serie, 40 °C 110 A
	(72 V) 2 polos en serie, 55 °C 95 A
	(72 V) 2 polos en serie, 70 °C 80 A
	(72 V) 3 polos en serie, 40 °C 110 A
	(72 V) 3 polos en serie, 55 °C 95 A
	(72 V) 3 polos en serie, 70 °C 80 A
Corriente nominal de funcionamiento DC-3 (I_e)	(110 V) 2 polos en serie, 40 °C 110 A
	(110 V) 2 polos en serie, 55 °C 95 A
	(110 V) 2 polos en serie, 70 °C 80 A
	(110 V) 3 polos en serie, 40 °C 110 A
	(110 V) 3 polos en serie, 55 °C 95 A
	(110 V) 3 polos en serie, 70 °C 80 A
	(220 V) 3 polos en serie, 40 °C 110 A
	(220 V) 3 polos en serie, 55 °C 95 A
	(220 V) 3 polos en serie, 70 °C 80 A
	(72 V) 1 polo, 40 °C 110 A
	(72 V) 1 polo, 55 °C 95 A
	(72 V) 1 polo, 70 °C 80 A
	(72 V) 2 polos en serie, 40 °C 110 A
	(72 V) 2 polos en serie, 55 °C 95 A
	(72 V) 2 polos en serie, 70 °C 80 A
	(72 V) 3 polos en serie, 40 °C 110 A
	(72 V) 3 polos en serie, 55 °C 95 A
	(72 V) 3 polos en serie, 70 °C 80 A
Corriente nominal de funcionamiento DC-5 (I_e)	(110 V) 2 polos en serie, 40 °C 90 A
	(110 V) 2 polos en serie, 55 °C 90 A
	(110 V) 2 polos en serie, 70 °C 80 A
	(110 V) 3 polos en serie, 40 °C 110 A
	(110 V) 3 polos en serie, 55 °C 95 A
	(110 V) 3 polos en serie, 70 °C 80 A
	(220 V) 3 polos en serie, 40 °C 63 A
	(220 V) 3 polos en serie, 55 °C 63 A
	(220 V) 3 polos en serie, 70 °C 63 A
	(72 V) 1 polo, 40 °C 63 A
	(72 V) 1 polo, 55 °C 63 A
	(72 V) 1 polo, 70 °C 63 A
	(72 V) 2 polos en serie, 40 °C 110 A
	(72 V) 2 polos en serie, 55 °C 95 A
	(72 V) 2 polos en serie, 70 °C 80 A
	(72 V) 3 polos en serie, 40 °C 110 A
	(72 V) 3 polos en serie, 55 °C 95 A
	(72 V) 3 polos en serie, 70 °C 80 A
Potencia operativa nominal AC-3 (P_e)	(415 V) 37 kW
	(440 V) 37 kW
	(500 V) 37 kW
	(690 V) 37 kW
	(380 / 400 V) 30 kW
	(220 / 230 / 240 V) 18.5 kW
Potencia operativa nominal AC-6b (P_e)	(230 / 240 V) 40 °C, 50 / 60 Hz 25 kvar
	(230 / 240 V) 55 °C, 50 / 60 Hz 25 kvar
	(230 / 240 V) 70 °C, 50 / 60 Hz 23 kvar
	(400 / 415 V) 40 °C, 50 / 60 Hz 43 kvar
	(400 / 415 V) 70 °C, 50 / 60 Hz 39 kvar
	(400 / 415 V) 55 °C, 50 / 60 Hz 43 kvar
	(440 V) 40 °C, 50 / 60 Hz 47 kvar
	(440 V) 55 °C, 50 / 60 Hz 47 kvar
	(440 V) 70 °C, 50 / 60 Hz 42.5 kvar
	(500 / 550 V), 40 °C, 50 / 60 Hz 54 kvar
	(500 / 550 V) 55 °C, 50 / 60 Hz 54 kvar
	(500 / 550 V) 70 °C, 50 / 60 Hz 48.5 kvar
	(690 V) 40 °C, 50 / 60 Hz 74 kvar
	(690 V) 55 °C, 50 / 60 Hz 74 kvar
	(690 V) 70 °C, 50 / 60 Hz 67 kvar
Capacidad de rotura nominal AC-3	8 x Ie AC-3
Capacidad nominal de fabricación AC-3	10 x Ie AC-3
Dispositivos de protección contra cortocircuitos	gG Type Fuses 125 A
Corriente nominal de corta duración Tensión baja (I_cw)	a 40 °C de temperatura ambiente, en aire libre, desde un estado frío de 10 s 650 A
	a 40 °C de temperatura ambiente, en aire libre, desde un estado frío de 15 min 135 A
	a 40 °C de temperatura ambiente, en aire libre, desde un estado frío 1 min 250 A
	a 40 °C de temperatura ambiente, en aire libre, desde un estado frío de 1 s 1000 A
	a 40 °C de temperatura ambiente, en aire libre, desde un estado frío de 30 s 370 A
Capacidad de rotura máxima	cos phi=0,45 (cos phi=0,35 para Ie > 100 A) a 440 V 1300 A
	cos phi=0,45 (cos phi=0,35 para Ie > 100 A) a 690 V 630 A
Tensión nominal de aislamiento (U_i)	según IEC 60947-4-1 1000 V
	según UL/CSA 600 V
Tensión nominal soportada por impulsos (U_imp)	8 kV
Frecuencia máxima de conmutación eléctrica	(AC-1) 300 cycles per hour
	(AC-2 / AC-4) 150 cycles per hour
	(AC-3) 300 cycles per hour
Durabilidad mecánica	10 million
Frecuencia máxima de conmutación mecánica	300 cycles per hour
Tensión nominal del circuito de control (U_c)	Operación de CC 20 ... 60 V
Consumo de la bobina	Mantenimiento a la tensión nominal máxima del circuito de control 50 Hz 7 V·A
	Mantenimiento a la tensión nominal máxima del circuito de control 50 Hz 2.8 W
	Mantenimiento a la tensión nominal máxima del circuito de control 60 Hz 7 V·A
	Mantenimiento a la tensión nominal máxima del circuito de control 60 Hz 2.8 W
	Pull-in a la tensión nominal máxima del circuito de control 50 Hz 210 V·A
	Pull-in a la tensión nominal máxima del circuito de control 60 Hz 210 V·A
Pérdida de potencia	en condiciones nominales de funcionamiento por polo 1.5 W
	en condiciones nominales de operación AC-1 por polo 6.5 W
	en condiciones nominales de operación AC-3 por polo 1.5 W
Tiempo de funcionamiento	Entre la desenergización de la bobina y el cierre del contacto NC 35 ... 115 ms
	Entre la desenergización de la bobina y la abertura sin contacto 30 ... 110 ms
	Entre la energización de la bobina y el cierre sin contacto 30 ... 100 ms
Montaje en contactores	TH35-15 (riel de montaje de 35 x 15 mm) según IEC 60715
	TH75-25 (riel de montaje de 75 x 25 mm) según IEC 60715
Montaje mediante tornillos (no suministrados)	2 x M6 Screws Placed Diagonally
Capacidad de conexión del circuito principal	Flexible con extremo de cable 6 ... 16 mm²
	Cable rígido 6 ... 25 mm²
Capacidad de conexión del circuito auxiliar	Flexible con extremo de cable 0.75 ... 2.5 mm²
	Cable rígido 1 ... 4 mm²
Grado de protección	acc. to IEC 60529, IEC 60947-1, EN 60529 Coil Terminals IP20
	acc. to IEC 60529, IEC 60947-1, EN 60529 Main Terminals IP10
Bornes de conexión (suministrados en posición abierta) Polos principales	M 6 (+,-) pozidriv 2 screws with 1x (13 x 10 mm) connector
Tipo de terminal	Terminales de tornillo
Nombre del producto	Block Contactor
Técnica UL/CSA
Tensión máxima de funcionamiento UL/CSA	Main Circuit 600 V
Clasificación de uso general UL/CSA	(600 V AC) 90 A
Potencia nominal UL/CSA	(120 V AC) Single Phase 5 hp
	(200 ... 208 V AC) Three Phase 20 hp
	(220 ... 240 V AC) Three Phase 25 hp
	(240 V AC) Single Phase 10 hp
	(440 ... 480 V AC) Three Phase 60 hp
	(550 ... 600 V AC) Three Phase 75 hp
Amperios a plena carga Uso del motor	(120 V AC) Single Phase 56 A
	(200 ... 208 V AC) Three Phase 62.1 A
	(220 ... 240 V AC) Three Phase 68 A
	(240 V AC) Single Phase 50 A
	(440 ... 480 V AC) Three Phase 77 A
	(550 ... 600 V AC) Three Phase 77 A
Ambiente
Temperatura ambiente	Close to Contactor Fitted with Thermal O/L Relay -25 ... 55 °C
	Close to Contactor without Thermal O/L Relay -40 ... 70 °C
	Close to Contactor for Storage -60 ... +80 °C
Resistencia climática	according to IEC 60068-2-30 and 60068-2-11 - UTE C 63-100 Specification II
Altitud máxima de funcionamiento permisible	Sin reducción de potencia 3000 m
Resistencia a los golpes según IEC 60068-2-27	Cerrado, dirección del amortiguador: B1 10 g
	Abierto, dirección del amortiguador: B1 5 g
	Dirección del choque: A 20 g
	Dirección del amortiguador: B2 15 g
	Dirección del amortiguador: C1 20 g
	Dirección del amortiguador: C2 20 g
Resistencia a golpes y vibraciones según la norma IEC 61373	Categoría 1, Clase B
Grado de contaminación	3
Cumplimiento de Materiales
Plantilla de notificación de minerales de conflicto (CMRT)	9AKK108467A5658
Declaración REACH	2CMT2021-006202
Información sobre RoHS	2CMT2021-006277
Estado de RoHS	Siguiendo la Directiva de la UE 2011/65/UE y la Enmienda 2015/863 22 de julio de 2019
SCIP	d3786e76-9a91-4f6d-bd13-23b59eefc99a China
SCIP simplificado	0b86838b-b5d6-4212-a8d0-241a78bb09df Sweden
	0df707a0-33e6-4ddb-8577-bf713ca54d1d France
	1fc2f32c-b475-4dce-89d2-ddef1923177f Poland
	1fdd5e99-4d64-42a2-aa41-e47b6bde6a62 Germany
	4733a661-07ae-4ccd-acca-b03b65eeb0dc Spain
	4950c2c8-62af-442b-8773-7896f8af9a23 Belgium
	704ab7a0-8d76-49a7-941f-102fb77800a8 Czech Republic
	7c82715f-7027-48f9-b83d-a0c8a52d2589 Denmark
	924cc627-2c2d-40e3-8913-66dfd0e771a0 Netherlands
	99abf8cc-4040-41c7-8864-203fa31b71e6 Finland
	a74eacab-57de-42b1-bf61-9bda4671e639 Greece
	a8411194-e179-43b5-83fb-0c9eab38a1ee Hungary
	acb6ac27-cb2a-48a8-8180-a59ea8efd587 Bulgaria
	b3d170b1-796a-4e4a-93e2-9fb3af34946b Croatia
	e789baf2-0808-48ca-bc15-ed5a6466ccd3 Estonia
	e94a0fd8-76ce-4d55-bc4a-03043df36fa3 Norway
	fbb1c103-bf28-4d47-9ab0-9cf84f692ff0 Portugal
WEEE B2C / B2B	De empresa a empresa
Categoría RAEE	5. Equipo pequeño (sin dimensión externa de más de 50 cm)
ABB EcoSolutions
Certificados y Declaraciones (Número de Documento)
Certificado CB	CB_CN45489
Certificado CCC	CCC_2018010304134049
	CCC_2010010304402983
Certificado CQC	CQC2018010304134049
	CQC2010010304402983
Declaración de conformidad - CCC	2020980304001624
	2020980304001225
Declaración de conformidad - CE	1SBD250803U1000
Declaración de conformidad - UKCA	1SBD250820U1000
Certificado EAC	EAC_RU C-FR ME77 B01010
Certificado GOST	GOST_POCCFRME77B07175
Certificado KC	KC_HW02032-21002B
Certificado UL	UL-US-L312527-1101-21215991-6
	UL-CA-2139468-4
Tarjeta de listado UL	UL_E312527
Información de Embalaje
Embalaje Nivel 1 Unidades	caja 1 pieza
Embalaje Nivel 1 Ancho	140 mm
Embalaje Nivel 1 Largo	146 mm
Embalaje Nivel 1 Alto	96 mm
Embalaje Nivel 1 Peso	1.18 kg
Embalaje Nivel 1 EAN	3471522114921
Clasificaciones y estándares externos
Código de clasificación de objetos	Q
ETIM 7	EC000066 - Power contactor, AC switching
ETIM 8	EC000066 - Power contactor, AC switching
ETIM 9	EC000066 - Power contactor, AC switching
Clase electrónica	V11.0 : 27371003
UNSPSC	39121529
Número E (Finlandia)	3709233

Datasheet - PDF

▲

Título:	Tamaño:	Tipo:
PDF CATÁLOGO PROTECCIÓN DE MOTORES ES.pdf	31 Mbytes

Opiniones: (0) ▲

Ningún comentario por el momento.

Añadir comentario

Añadir comentario

ocultar

Valoración:
Nombre:
Email:
Título:
Opinión:
¿Recomienda la compra de este producto? Sí No

	Añadir comentario

Últimas Opiniones de Nuestros Clientes

Todas las valoraciones que recibimos de los artículos que ofrecemos son reales y están verificadas. Un pequeño gesto, pero de mucho valor. Por eso, te agradecemos ese minuto que inviertes en dejarnos tu opinión y calificación sobre los productos, porque nos ayuda a seguir mejorando y a ofrecerte un servicio de todavía mayor calidad.

5 / 5 merci beaucoup

— sotitradim 29/11/2025
Valoración del cliente:

Producto: SL20,MNM,IP42,300lm,1H SL2MNM42H1C EATON ELEC
4 / 5 Amazing to use it

— B rahul 04/10/2025
Valoración del cliente:

Producto: 661601 LEGRAND URA21LED 70LM 1H IP42 NP
5 / 5 good

— B rahul 18/09/2025
Valoración del cliente:

Producto: 31295 WÖHNER Portafusible Class CC 1p, 3
5 / 5 Usefull product

— B rahul 18/09/2025
Valoración del cliente:

Producto: 2CSF202004R1250 ABB Int.dif.FH202AC-25/0,03 2
