Ver más grande Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

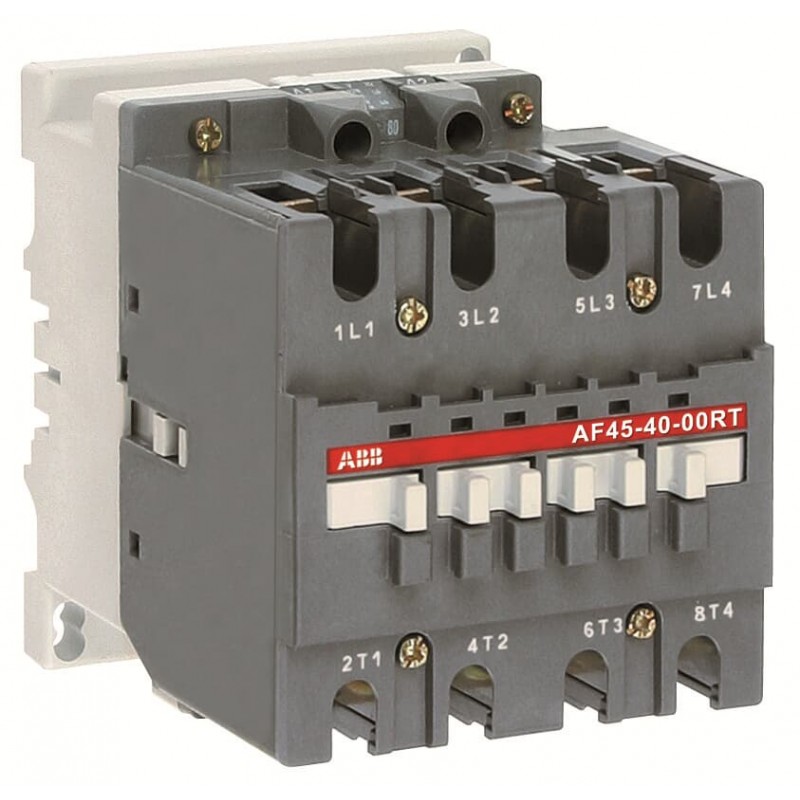

AF45-40-00RT 1SBL337210R7200 ABB AF45-40-00RT CONT. 4P BOB.20-60VDC/AC

0/5 - 0 Opiniones

Referencia: AF45-40-00RT

Código: 1SBL337210R7200

Fabricante: ABB

Descripción:

AF45-40-00RT CONT. 4P BOB.20-60VDC/AC

AF45-40-00RT 20-60V DC Contactor

Más detalles

Categorias:

Contactores y relés térmicos > Contactores "A" FRCTLP

Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB

Garantía, reparación y devolución.

* Este artículo podría estar obsoleto. Si está interesado solicite presupuesto y le indicaremos si quedan unidades disponibles. En caso de que no queden uno de nuestros técnicos buscará una alternativa sumunistrable de características similares.

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

Productos vistos

Más vendidos

▲

Más Información

▲

Clasificación
Cantidad mínima de pedido	1 pieza
Código arancelario	85364900
Descargas Populares
Ficha técnica, información técnica	1SNC001003C0202
Instrucciones y manuales	FPTC407767P0002
Dibujo dimensional CAD	2CDC001079B0201
Dimensiones
Ancho del product	92 mm
Largo del product	119.5 mm
Alto del producto	110 mm
Peso del product	1.42 kg
Técnica
Número de contactos principales NO	4
Número de contactos principales NC	0
Número de contactos auxiliares NO	0
Número de contactos auxiliares NC	0
Número de polos	4P
Normas	IEC/EN 60947-1, IEC/EN 60947-4-1, UL 508, CSA C22.2 No. 14, IEC 60077-1 (applicable parts), IEC 60077-2 (applicable parts), EN 50155 (applicable parts), TR CU 001/2011 (on request), IEC 61373, For compliance confirmation on applicable parts based on your application and combination, please consult your ABB sales representatives.
Tensión nominal de operación	Main Circuit 690 V
Frecuencia nominal (f)	Main Circuit 50 / 60 Hz
Corriente nominal de funcionamiento AC-1 (I_e)	(690 V) 40 °C 70 A
	(690 V) 55 °C 60 A
	(690 V) 60 °C 60 A
	(690 V) 70 °C 50 A
Corriente nominal de funcionamiento AC-3 (I_e)	(415 V) 55 °C 37 A
	(440 V) 55 °C 37 A
	(500 V) 55 °C 33 A
	(690 V) 55 °C 21 A
	(380 / 400 V) 55 °C 37 A
	(220 / 230 / 240 V) 55 °C 40
Corriente nominal de funcionamiento DC-1 (I_e)	(110 V) 2 polos en serie, 40 °C 70 A
	(110 V) 2 polos en serie, 55 °C 60 A
	(110 V) 2 polos en serie, 70 °C 50 A
	(110 V) 3 polos en serie, 40 °C 70 A
	(110 V) 3 polos en serie, 55 °C 60 A
	(110 V) 3 polos en serie, 70 °C 50 A
	(110 V) 4 polos en serie, 40 °C 70 A
	(110 V) 4 polos en serie, 55 °C 60 A
	(110 V) 4 polos en serie, 70 °C 50 A
	(220 V) 3 polos en serie, 40 °C 70 A
	(220 V) 3 polos en serie, 55 °C 60 A
	(220 V) 3 polos en serie, 70 °C 50 A
	(220 V) 4 polos en serie, 40 °C 70 A
	(220 V) 4 polos en serie, 55 °C 60 A
	(220 V) 4 polos en serie, 70 °C 50 A
	(72 V) 1 polo, 40 °C 70 A
	(72 V) 1 polo, 55 °C 60 A
	(72 V) 1 polo, 70 °C 50 A
	(72 V) 2 polos en serie, 40 °C 70 A
	(72 V) 2 polos en serie, 55 °C 60 A
	(72 V) 2 polos en serie, 70 °C 50 A
	(72 V) 3 polos en serie, 40 °C 70 A
	(72 V) 3 polos en serie, 55 °C 60 A
	(72 V) 3 polos en serie, 70 °C 50 A
	(72 V) 4 polos en serie, 40 °C 70 A
	(72 V) 4 polos en serie, 55 °C 60 A
	(72 V) 4 polos en serie, 70 °C 50 A
Corriente nominal de funcionamiento DC-3 (I_e)	(110 V) 2 polos en serie, 40 °C 70 A
	(110 V) 2 polos en serie, 55 °C 60 A
	(110 V) 2 polos en serie, 70 °C 50 A
	(110 V) 3 polos en serie, 40 °C 70 A
	(110 V) 3 polos en serie, 55 °C 60 A
	(110 V) 3 polos en serie, 70 °C 50 A
	(110 V) 4 polos en serie, 40 °C 70 A
	(110 V) 4 polos en serie, 55 °C 60 A
	(110 V) 4 polos en serie, 70 °C 50 A
	(220 V) 3 polos en serie, 40 °C 70 A
	(220 V) 3 polos en serie, 55 °C 60 A
	(220 V) 3 polos en serie, 70 °C 50 A
	(220 V) 4 polos en serie, 40 °C 70 A
	(220 V) 4 polos en serie, 55 °C 60 A
	(220 V) 4 polos en serie, 70 °C 50 A
	(72 V) 1 polo, 40 °C 70 A
	(72 V) 1 polo, 55 °C 60 A
	(72 V) 1 polo, 70 °C 50 A
	(72 V) 2 polos en serie, 40 °C 70 A
	(72 V) 2 polos en serie, 55 °C 60 A
	(72 V) 2 polos en serie, 70 °C 50 A
	(72 V) 3 polos en serie, 40 °C 70 A
	(72 V) 3 polos en serie, 55 °C 60 A
	(72 V) 3 polos en serie, 70 °C 50 A
	(72 V) 4 polos en serie, 40 °C 70 A
	(72 V) 4 polos en serie, 55 °C 60 A
	(72 V) 4 polos en serie, 70 °C 50 A
Corriente nominal de funcionamiento DC-5 (I_e)	(110 V) 2 polos en serie, 40 °C 70 A
	(110 V) 2 polos en serie, 55 °C 60 A
	(110 V) 2 polos en serie, 70 °C 50 A
	(110 V) 3 polos en serie, 40 °C 70 A
	(110 V) 3 polos en serie, 55 °C 60 A
	(110 V) 3 polos en serie, 70 °C 50 A
	(110 V) 4 polos en serie, 40 °C 70 A
	(110 V) 4 polos en serie, 55 °C 60 A
	(110 V) 4 polos en serie, 70 °C 50 A
	(220 V) 3 polos en serie, 40 °C 50 A
	(220 V) 3 polos en serie, 55 °C 50 A
	(220 V) 3 polos en serie, 70 °C 50 A
	(220 V) 4 polos en serie, 40 °C 70 A
	(220 V) 4 polos en serie, 55 °C 60 A
	(220 V) 4 polos en serie, 70 °C 50 A
	(72 V) 1 polo, 40 °C 50 A
	(72 V) 1 polo, 55 °C 50 A
	(72 V) 1 polo, 70 °C 50 A
	(72 V) 2 polos en serie, 40 °C 70 A
	(72 V) 2 polos en serie, 55 °C 60 A
	(72 V) 2 polos en serie, 70 °C 50 A
	(72 V) 3 polos en serie, 40 °C 70 A
	(72 V) 3 polos en serie, 55 °C 60 A
	(72 V) 3 polos en serie, 70 °C 50 A
	(72 V) 4 polos en serie, 40 °C 70 A
	(72 V) 4 polos en serie, 55 °C 60 A
	(72 V) 4 polos en serie, 70 °C 50 A
Potencia operativa nominal AC-3 (P_e)	(415 V) 25 kW
	(440 V) 25 kW
	(500 V) 30 kW
	(690 V) 30 kW
	(380 / 400 V) 22 kW
	(220 / 230 / 240 V) 15 kW
Corriente nominal de corta duración Tensión baja (I_cw)	a 40 °C de temperatura ambiente, en aire libre, desde un estado frío de 10 s 650 A
	a 40 °C de temperatura ambiente, en aire libre, desde un estado frío de 15 min 110 A
	a 40 °C de temperatura ambiente, en aire libre, desde un estado frío 1 min 250 A
	a 40 °C de temperatura ambiente, en aire libre, desde un estado frío de 1 s 1000 A
	a 40 °C de temperatura ambiente, en aire libre, desde un estado frío de 30 s 370 A
Capacidad de rotura máxima	cos phi=0,45 (cos phi=0,35 para Ie > 100 A) a 440 V 900 A
	cos phi=0,45 (cos phi=0,35 para Ie > 100 A) a 690 V 490 A
Tensión nominal de aislamiento (U_i)	según IEC 60947-4-1 1000 V
	según UL/CSA 600 V
Tensión nominal soportada por impulsos (U_imp)	8 kV
Tensión nominal del circuito de control (U_c)	Operación de CC 20 ... 60 V
Pérdida de potencia	en condiciones nominales de operación AC-1 por polo 2.5 W
	en condiciones nominales de operación AC-3 por polo 0.65 W
Montaje en contactores	TH35-15 (riel de montaje de 35 x 15 mm) según IEC 60715
	TH75-25 (riel de montaje de 75 x 25 mm) según IEC 60715
Montaje mediante tornillos (no suministrados)	2 x M6 Screws Placed Diagonally
Grado de protección	acc. to IEC 60529, IEC 60947-1, EN 60529 Coil Terminals IP10
	acc. to IEC 60529, IEC 60947-1, EN 60529 Main Terminals IP10
Tipo de terminal	Terminales de lengüeta anular
Nombre del producto	Block Contactor
Técnica UL/CSA
Tensión máxima de funcionamiento UL/CSA	Main Circuit 600 V
Clasificación de uso general UL/CSA	(600 V AC) 80 A
Ambiente
Temperatura ambiente	Close to Contactor for Storage -60 ... +80 °C
	Near Contactor for Operation in Free Air (Uc) -40 ... 70 °C
Altitud máxima de funcionamiento permisible	Sin reducción de potencia 3000 m
Resistencia a golpes y vibraciones según la norma IEC 61373	Categoría 1, Clase B
Grado de contaminación	3
Cumplimiento de Materiales
Plantilla de notificación de minerales de conflicto (CMRT)	9AKK108467A5658
Declaración REACH	2CMT2021-006202
Información sobre RoHS	2CMT2021-006277
Estado de RoHS	Siguiendo la Directiva de la UE 2011/65/UE y la Enmienda 2015/863 22 de julio de 2019
SCIP simplificado	173e7f6c-72cb-4303-9809-a5a3f55f80bd Denmark
	1aca9ae7-a071-4d26-94ee-b797635caa40 Hungary
	269eac4f-a499-4e92-9ac1-353df782a509 Norway
	31a91a22-2916-4955-a991-5f590e643b3b Portugal
	35d61cb5-0780-4a4d-af30-e5c72d326a76 Belgium
	3babcdf2-37d9-4d76-9037-5548eebc50d8 Sweden
	4cb43f76-afd6-408e-b130-969d62a0cfe5 Estonia
	78253d29-d323-49e0-860c-c22a46644eb4 Croatia
	8ca370a7-bc0a-4e72-bace-1bfd1306ed72 Germany
	9099ec34-9ee8-438e-b477-734e2d8b4259 Czech Republic
	96e44b7a-d1dd-4a40-b4f4-0d5bccc7f059 Germany
	9ec1fcd2-de30-4c8a-a7ad-5007cc51d2c3 Poland
	a9179386-af0f-4aab-86fc-7c26417e97a5 Netherlands
	b26a55fb-18cf-438d-aa74-dd539021ed2a Finland
	b7d987df-8b23-4e83-846d-2abb581ad439 Italy
	ca260e0e-07da-48e7-adf4-9ee5d9cdd41a Spain
	d1d17068-f3d0-46d2-8aa5-f618ec790ac2 Greece
	f64aae63-eaf0-4fb6-b62d-93998f292fcd Poland
	fd0f55be-be4b-4788-bd22-3cd1c4d0c955 France
WEEE B2C / B2B	De empresa a empresa
Categoría RAEE	5. Equipo pequeño (sin dimensión externa de más de 50 cm)
ABB EcoSolutions
Certificados y Declaraciones (Número de Documento)
Certificado CCC	CCC_2018010304134049
Certificado CQC	CQC2018010304134049
Declaración de conformidad - CCC	2020980304001624
Declaración de conformidad - CE	1SBD250803U1000
Declaración de conformidad - UKCA	1SBD250820U1000
Certificado EAC	EAC_RU C-FR ME77 B01010
Certificado GOST	GOST_POCCFRME77B07175
Información de Embalaje
Embalaje Nivel 1 Unidades	1 pieza
Embalaje Nivel 1 Ancho	142 mm
Embalaje Nivel 1 Largo	190 mm
Embalaje Nivel 1 Alto	136 mm
Embalaje Nivel 1 Peso	1.42 kg
Embalaje Nivel 1 EAN	3471522245427
Clasificaciones y estándares externos
Código de clasificación de objetos	Q
ETIM 7	EC000066 - Power contactor, AC switching
ETIM 8	EC000066 - Power contactor, AC switching
ETIM 9	EC000066 - Power contactor, AC switching
Clase electrónica	V11.0 : 27371003
UNSPSC	39121529

Datasheet - PDF

▲

Título:	Tamaño:	Tipo:
PDF CATÁLOGO PROTECCIÓN DE MOTORES ES.pdf	31 Mbytes
AF45-40-00RT CONT. 4P BOB.20-60VDC/AC - ABB - AF45-40-00RT - 1SBL337210R7200	87 Kbytes
AF45-40-00RT 1SBL337210R7200 ABB AF45-40-00RT CONT. 4P BOB.20-60VDC/AC	80 Kbytes
