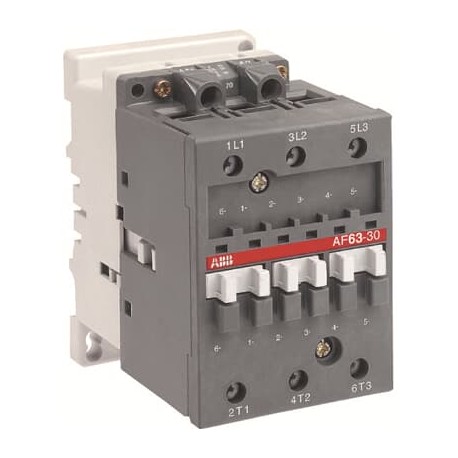

AF63-30-00 1SBL377001R7200 ABB AF63-30-00 20-60V DC-Schütz Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

AF63-30-00 1SBL377001R7200 ABB AF63-30-00 20-60V DC-Schütz

AF63-30-00

1SBL377001R7200

ABB

AF63-30-00 20-60V DC-Schütz

AF63-30-00-72 Schütz 20-60V DC

Mehr Infos


Schütze und Überlastrelais > Contactors "A" FRCTLP

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB

* Dieser Artikel ist möglicherweise veraltet. Wenn Sie interessiert sind, fordern Sie uns ein Angebot und wir teilen Ihnen mit, ob Einheiten verfügbar sind. Sollten keine weiteren vorhanden sein, sucht einer unserer Techniker nach einer lieferbaren Alternative mit ähnlichen Eigenschaften.

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

▲

Mehr Infos

▲


Bestelldaten
Mindestbestellmenge1 Stück
Zolltarifnummer85364900
Hauptdokumente
Datenblatt, technische Information1SBC100214C0202
Montage- und BetriebsanleitungFPTC407734P0003
CAD Maßzeichnung2CDC001079B0201
Abmessungen
Breite (Netto-Abmessung)70 mm
Tiefe (Netto-Abmessung)108 mm
Höhe (Netto-Abmessung)110 mm
Nettogewicht1.18 kg
Technische Daten
Anzahl Hauptkontakte Schließer3
Anzahl Hauptkontakte Öffner0
Anzahl Hilfskontakte Schließer0
Anzahl Hilfskontakte Öffner0
Anzahl Pole3P
NormenIEC/EN 60947-1, IEC/EN 60947-4-1, UL 508, CSA C22.2 No. 14, IEC 60077-1 (applicable parts), IEC 60077-2 (applicable parts), EN 50155 (applicable parts), TR CU 001/2011 (on request), IEC 61373, For compliance confirmation on applicable parts based on your application and combination, please consult your ABB sales representatives.
BemessungsbetriebsspannungHauptstromkreis 690 V
Bemessungsfrequenz (f)Hauptstromkreis 50 / 60 Hz
Konventioneller thermischer Dauerstrom in freier Luft (Ith)(nach IEC 60947-4-1, offene Schütze q = 40 °C) 125 A
Bemessungsbetriebsstrom AC-1 (Ie)(690 V, 40 °C) 115 A
(690 V, 55 °C) 95 A
(690 V, 70 °C) 80 A
Bemessungsbetriebsstrom AC-3 (Ie)(415 V, 55 °C) 65 A
(440 V, 55 °C) 65 A
(500 V, 55 °C) 55 A
(690 V, 55 °C) 43 A
(380/400 V, 55 °C) 65 A
(220/230/240 V, 55 °C) 65
Bemessungsbetriebsstrom DC-1 (Ie)(110 V) 2-polig in Reihe, 40 °C 110 A
(110 V) 2-polig in Reihe, 55 °C 95 A
(110 V) 2-polig in Reihe, 70 °C 80 A
(110 V) 3-polig in Reihe, 40°C 110 A
(110 V) 3-polig in Reihe, 55 °C 95 A
(110 V) 3-polig in Reihe, 70 °C 80 A
(220 V) 3-polig in Reihe, 40 °C 110 A
(220 V) 3-polig in Reihe, 55 °C 95 A
(220 V) 3-polig in Reihe, 70 °C 80 A
(72 V) 1-polig, 40 °C 110 A
(72 V) 1-polig, 55 °C 95 A
(72 V) 1-polig, 70 °C 80 A
(72 V) 2-polig in Reihe, 40°C 110 A
(72 V) 2-polig in Reihe, 55 °C 95 A
(72 V) 2-polig in Reihe, 70 °C 80 A
(72 V) 3-polig in Reihe, 40°C 110 A
(72 V) 3-polig in Reihe, 55 °C 95 A
(72 V) 3-polig in Reihe, 70 °C 80 A
Bemessungsbetriebsstrom DC-3 (Ie)(110 V) 2-polig in Reihe, 40 °C 110 A
(110 V) 2-polig in Reihe, 55 °C 95 A
(110 V) 2-polig in Reihe, 70 °C 80 A
(110 V) 3-polig in Reihe, 40°C 110 A
(110 V) 3-polig in Reihe, 55 °C 95 A
(110 V) 3-polig in Reihe, 70 °C 80 A
(220 V) 3-polig in Reihe, 40 °C 110 A
(220 V) 3-polig in Reihe, 55 °C 95 A
(220 V) 3-polig in Reihe, 70 °C 80 A
(72 V) 1-polig, 40 °C 110 A
(72 V) 1-polig, 55 °C 95 A
(72 V) 1-polig, 70 °C 80 A
(72 V) 2-polig in Reihe, 40°C 110 A
(72 V) 2-polig in Reihe, 55 °C 95 A
(72 V) 2-polig in Reihe, 70 °C 80 A
(72 V) 3-polig in Reihe, 40°C 110 A
(72 V) 3-polig in Reihe, 55 °C 95 A
(72 V) 3-polig in Reihe, 70 °C 80 A
Bemessungsbetriebsstrom DC-5 (Ie)(110 V) 2-polig in Reihe, 40 °C 90 A
(110 V) 2-polig in Reihe, 55 °C 90 A
(110 V) 2-polig in Reihe, 70 °C 80 A
(110 V) 3-polig in Reihe, 40°C 110 A
(110 V) 3-polig in Reihe, 55 °C 95 A
(110 V) 3-polig in Reihe, 70 °C 80 A
(220 V) 3-polig in Reihe, 40 °C 63 A
(220 V) 3-polig in Reihe, 55 °C 63 A
(220 V) 3-polig in Reihe, 70 °C 63 A
(72 V) 1-polig, 40 °C 63 A
(72 V) 1-polig, 55 °C 63 A
(72 V) 1-polig, 70 °C 63 A
(72 V) 2-polig in Reihe, 40°C 110 A
(72 V) 2-polig in Reihe, 55 °C 95 A
(72 V) 2-polig in Reihe, 70 °C 80 A
(72 V) 3-polig in Reihe, 40°C 110 A
(72 V) 3-polig in Reihe, 55 °C 95 A
(72 V) 3-polig in Reihe, 70 °C 80 A
Bemessungsbetriebsleistung AC-3 (Pe)(415 V) 37 kW
(440 V) 37 kW
(500 V) 37 kW
(690 V) 37 kW
(380/400 V) 30 kW
(220/230/240 V) 18.5 kW
Bemessungsbetriebsleistung AC-6b (Pe)(230 / 240 V) 40 °C, 50 / 60 Hz 25 kvar
(230 / 240 V) 55 °C, 50 / 60 Hz 25 kvar
(230 / 240 V) 70 °C, 50 / 60 Hz 23 kvar
(400 / 415 V) 40 °C, 50 / 60 Hz 43 kvar
(400 / 415 V) 70 °C, 50 / 60 Hz 39 kvar
(400 / 415 V) 55 °C, 50 / 60 Hz 43 kvar
(440 V) 40 °C, 50 / 60 Hz 47 kvar
(440 V) 55 °C, 50 / 60 Hz 47 kvar
(440 V) 70 °C, 50 / 60 Hz 42.5 kvar
(500 / 550 V), 40 °C, 50 / 60 Hz 54 kvar
(500 / 550 V) 55 °C, 50 / 60 Hz 54 kvar
(500 / 550 V) 70 °C, 50 / 60 Hz 48.5 kvar
(690 V) 40 °C, 50 / 60 Hz 74 kvar
(690 V) 55 °C, 50 / 60 Hz 74 kvar
(690 V) 70 °C, 50 / 60 Hz 67 kvar
Bemessungsausschaltvermögen AC-3 gemäß IEC 60947-4-18 x Ie AC-3
Bemessungsschaltleistung AC-3 gemäß IEC 60947-4-110 x Ie AC-3
KurzschlussschutzeinrichtungVorsicherung Typ gG 125 A
Bemessungskurzzeitstromfestigkeit (Icw)(bei 40 °C Umgebungstemperatur, ungekapselt, bei Kaltstart 10 s) 650 A
(bei 40 °C Umgebungstemperatur, ungekapselt, bei Kaltstart 15 min) 135 A
(bei 40 °C Umgebungstemperatur, ungekapselt, bei Kaltstart 1 min) 250 A
(bei 40 °C Umgebungstemperatur, ungekapselt, bei Kaltstart 1 s) 1000 A
(bei 40 °C Umgebungstemperatur, ungekapselt, bei Kaltstart 30 s) 370 A
Maximales Ausschaltvermögen(cos phi=0.45 (cos phi=0.35 bei Ie > 100 A) bei 440 V) 1300 A
(cos phi=0.45 (cos phi=0.35 bei Ie > 100 A) bei 690 V) 630 A
Bemessungsisolationsspannung (Ui)gemäß IEC 60947-4-1 1000 V
(nach UL / CSA) 600 V
Bemessungsstoßspannungsfestigkeit (Uimp)8 kV
Maximale elektrische Schaltfrequenz(AC-1) 300 Schaltspiele/Std
(AC-2 / AC-4) 150 Schaltspiele/Std
(AC-3) 300 Schaltspiele/Std
Mechanische Lebensdauer10 Million
Maximale Schalthäufigkeit300 Schaltspiele/Std
Bemessungssteuerspannung (Uc)Gleichstrombetrieb 20 ... 60 V
Leistungsaufnahme der SpuleHaltewert bei max. Bemessungssteuerspannung 50 Hz 7 V·A
Haltewert bei max. Bemessungssteuerspannung 50 Hz 2.8 W
Haltewert bei max. Bemessungssteuerspannung 60 Hz 7 V·A
Haltewert bei max. Bemessungssteuerspannung 60 Hz 2.8 W
Anzugswert bei max. Bemessungssteuerspannung 50 Hz 210 V·A
Anzugswert bei max. Bemessungssteuerspannung 60 Hz 210 V·A
Verlustleistungbei Bemessungsbedingungen pro Pol 1.5 W
bei Bemessungsbedingungen AC-1 pro Pol 6.5 W
bei Bemessungsbedingungen AC-3 pro Pol 1.5 W
Betriebszeitzwischen Spulenentregung und Schließen des Öffnerkontakts 35 ... 115 ms
zwischen Spulenentregung und Öffnen des Schließerkontakts 30 ... 110 ms
zwischen Spulenerregung und Schließen des Schließerkontakts 30 ... 100 ms
Montage auf DIN-SchieneTH35-15 (35 x 15 mm Tragschiene) nach IEC 60715
TH75-25 (75 x 25 mm Montageschiene) gemäß IEC 60715
Schraubmontage (nicht enthalten)2 x M6 oder Schrauben diagonal angeordnet
Anschlussmöglichkeit-Hauptstromkreisflexibel mit Kabelschuh 6 ... 16 mm²
starre Leitung 6 ... 25 mm²
Anschlussmöglichkeit-Hilfsstromkreisflexibel mit Kabelschuh 0.75 ... 2.5 mm²
starre Leitung 1 ... 4 mm²
Schutzart(nach IEC 60529, IEC 60947-1, EN 60529 Spulenanschlussklemmen) IP20
(nach IEC 60529, IEC 60947-1, EN 60529 Hauptanschlussklemmen) IP10
Anschlussklemmen (im Lieferzustand offen) HauptkontakteKabelklemme (13 x 10 mm), M 6 Pozidriv 2
AnschlussartSchraubklemme
ProduktnameSchütz
Technische Daten UL/CSA
Maximale Betriebsspannung UL/CSAHauptstromkreis 600 V
Allgemeine Gebrauchsklasse UL/CSA(600 V AC) 90 A
Nennleistung UL/CSA(120 V AC einphasig) 5 hp
(200 ... 208 V AC dreiphasig) 20 hp
(220 ... 240 V AC dreiphasig) 25 hp
(240 V AC einphasig) 10 hp
(440 ... 480 V AC dreiphasig) 60 hp
(550 ... 600 V AC dreiphasig) 75 hp
Strom bei Vollast (Motoren)(120 V AC einphasig) 56 A
(200 ... 208 V AC dreiphasig) 62.1 A
(220 ... 240 V AC dreiphasig) 68 A
(240 V AC einphasig) 50 A
(440 ... 480 V AC dreiphasig) 77 A
(550 ... 600 V AC dreiphasig) 77 A
Umgebungsbedingungen
Umgebungstemperatur(in Schütznähe bei Betrieb mit thermischem Überlastrelais) -25 ... 55 °C
(in Schütznähe bei Betrieb ohne thermisches Überlastrelais) -40 ... 70 °C
(in Schütznähe bei Lagerung) -60 ... +80 °C
Klimafestigkeitgemäß IEC 60068-2-30 und 60068-2-11 - UTE C 63-100 Spezifikation II
Höchstzulässige Betriebshöhenlageohne Derating 3000 m
Schockfestigkeit nach IEC/EN 60068-2-27geschlossen, Schockrichtung B1: 10 g
geöffnet, Stoßrichtung B1: 5 g
Stoßrichtung A: 20 g
Stoßrichtung B2: 15 g
Stoßrichtung C1: 20 g
Stoßrichtung C2: 20 g
Schock- und Vibrationsfestigkeit nach IEC 61373Category 1, Class B
Verschmutzungsgrad3
Material Compliance
Konfliktmineralien-Berichtsvorlage (CMRT)9AKK108467A5658
REACH Erklärung2CMT2021-006202
RoHS Erklärung2CMT2021-006277
RoHS Informationnach EU Richtlinie 2011/65/EU und Ergänzungen 2015/863 22. Juli 2019
SCIPd3786e76-9a91-4f6d-bd13-23b59eefc99a China (CN)
Vereinfachtes SCIP0b86838b-b5d6-4212-a8d0-241a78bb09df Schweden (SE)
0df707a0-33e6-4ddb-8577-bf713ca54d1d Frankreich (FR)
1fc2f32c-b475-4dce-89d2-ddef1923177f Polen (PL)
1fdd5e99-4d64-42a2-aa41-e47b6bde6a62 Deutschland (DE)
4733a661-07ae-4ccd-acca-b03b65eeb0dc Spanien (ES)
4950c2c8-62af-442b-8773-7896f8af9a23 Belgien (BE)
704ab7a0-8d76-49a7-941f-102fb77800a8 Tschechische Republik (CZ)
7c82715f-7027-48f9-b83d-a0c8a52d2589 Dänemark (DK)
924cc627-2c2d-40e3-8913-66dfd0e771a0 Niederlande (NL)
99abf8cc-4040-41c7-8864-203fa31b71e6 Finnland (FI)
a74eacab-57de-42b1-bf61-9bda4671e639 Griechenland (GR)
a8411194-e179-43b5-83fb-0c9eab38a1ee Ungarn (HU)
acb6ac27-cb2a-48a8-8180-a59ea8efd587 Bulgarien (BG)
b3d170b1-796a-4e4a-93e2-9fb3af34946b Kroatien (CR)
e789baf2-0808-48ca-bc15-ed5a6466ccd3 Estland (EE)
e94a0fd8-76ce-4d55-bc4a-03043df36fa3 Norwegen (NO)
fbb1c103-bf28-4d47-9ab0-9cf84f692ff0 Portugal (PT)
WEEE B2C / B2BB2B
WEEE Kategorie5. Kleingeräte, bei denen keine der äußeren Abmessungen mehr als 50 cm beträgt
