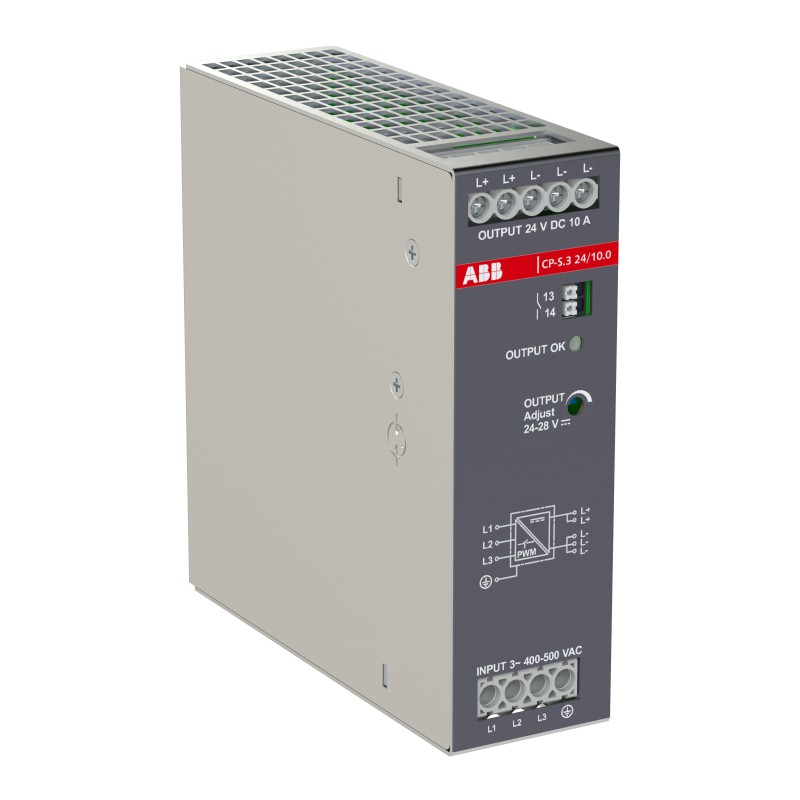

1SVR340667R1000 ABB CP-S.3 24/10.0 Fuente de alimentación t
1SVR340667R1000
ABB
CP-S.3 24/10.0 Fuente de alimentación t
CP-S.3 24/10.0 Power supply In:3x400-500VAC Out:DC 24V/10A
Componentes industriales de baja tensión > Fuente de alimentación CC
Relés electrónicos
Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB
Más vendidos
▲Más Información
▲| Clasificación | |
|---|---|
| Cantidad mínima de pedido | 1 pieza |
| Código arancelario | 85044095 |
| Descargas Populares | |
| Ficha técnica, información técnica | 1SAC200439H0001 |
| Instrucciones y manuales | 1SVC340560M0000 |
| Diagrama de dimensiones | 2CDC271003V0021 |
| Diagrama de cableado | 2CDC272014F0b04 |
| Dimensiones | |
| Ancho del product | 40 mm |
| Alto del producto | 129.4 mm |
| Largo del product | 126.8 mm |
| Peso del product | 0.85 kg |
| Información de Embalaje | |
| Embalaje Nivel 1 Ancho | 72 mm |
| Embalaje Nivel 1 Largo | 155 mm |
| Embalaje Nivel 1 Alto | 169 mm |
| Embalaje Nivel 1 Peso | 0.98 kg |
| Embalaje Nivel 1 EAN | 4053546170238 |
| Embalaje Nivel 1 Unidades | caja 1 pieza |
| Embalaje Nivel 2 Ancho | 400 mm |
| Embalaje Nivel 2 Largo | 600 mm |
| Embalaje Nivel 2 Alto | 190 mm |
| Embalaje Nivel 2 Peso | 19.62 kg |
| Embalaje Nivel 2 Unidades | cartón 19 pieza |
| Técnica | |
| Función | Switch mode power supply |
| Número de fases | 3-fase |
| Tensión nominal de entrada (UIN) | 3x 400 ... 500 V AC |
| Tensión de entrada (Uin) | 3 ~ 320 ... 575 V AC |
| Frecuencia nominal (f) | 50/60 Hz |
| Límites de frecuencia nominal | 45 ... 66 Hz |
| Características de la salida | U/I characteristic curve with power reserve |
| Potencia nominal de salida | 240 W |
| Potencia de salida | 240 W |
| Tensión nominal de salida | 24 V DC |
| Tensión de salida (Uout) | 24 V DC |
| Corriente nominal de salida | 10 A |
| -25 °C ... +60 °C 10 A | |
| Corriente de salida | 10 A |
| Corriente de salida máxima (Iout) | 15 A |
| Tensión nominal soportada por impulsos (Uimp) | Input Circuit / Output Circuit 8 kV |
| Input Circuit / PE 6 kV | |
| Input Circuit / Relay Contact 8 kV | |
| Output Circuit / PE 0.8 kV | |
| Tensión nominal de aislamiento (Ui) | Circuito de entrada / Circuito de salida 600 V |
| Circuito de entrada / PE 300 V | |
| Circuito de entrada / contacto de relé 600 V | |
| Circuito de salida / PE 50 V | |
| Grado de protección | Housing IP20 |
| Terminals IP20 | |
| Grado de contaminación | 2 |
| Capacidad de conexión del circuito de entrada | Flexible con férula 0.5 ... 4.0 mm² |
| Flexible 0.5 ... 4.0 mm² | |
| Rígido 0.5 ... 4 mm² | |
| Conexión de la capacidad del circuito de salida | Flexible con férula 0.5 ... 4.0 mm² |
| Flexible 0.5 ... 4.0 mm² | |
| Rígido 0.5 ... 4 mm² | |
| Par de apriete | Input Circuit 0.79 N·m |
| Output Circuit 0.56 N·m | |
| Longitud de pelado del cable | 9 mm |
| Circuito de entrada 9 mm | |
| Circuito de salida 9 mm | |
| Destornillador recomendado | PH1 |
| 0.8 x 4 | |
| Input Circuit / Output Circuit PH1 | |
| Input Circuit / Output Circuit 0.8 x 4 | |
| Distancia mínima de montaje | Other Device Same Type, Horizontal 25 mm |
| Other Device Same Type, Vertical 50 mm | |
| Posición de montaje | 1 ... 5 |
| Montaje en contactores | TH35-15 (riel de montaje de 35 x 15 mm) según IEC 60715 |
| Normas | IEC/EN 61010-1 |
| IEC/EN 61010-2-201 | |
| CAN/CSA C22.2 No.61010-1 | |
| IEC/EN 61204-3 | |
| IEC/EN 61000-6-2 | |
| IEC/EN 61000-6-3 | |
| IEC/EN 61000-6-4 | |
| EN 55032 | |
| EN 55011 | |
| CAN/CSA C22.2 No.61010-2-201 | |
| Técnica UL/CSA | |
| Capacidad de conexión Circuito de entrada UL/CSA | Flexible con férula 20-12 AWG |
| Flexible 20-12 AWG | |
| Rígido 20-12 AWG | |
| Capacidad de conexión Circuito de salida UL/CSA | Flexible con férula 20-12 AWG |
| Flexible 20-12 AWG | |
| Rígido 20-12 AWG | |
| Par de apriete UL/CSA | Input Circuit 7 in·lb |
| Output Circuit 5 in·lb | |
| Compatibilidad Electromagnética | |
| Descarga electrostática (Inmunidad ESD) según IEC 61000-4-2 | Level 4 Air Discharge 15 kV |
| Level 4 Contact Discharge 8 kV | |
| Inmunidad al campo electromagnético radiado según la norma IEC 61000-4-3 | Level 3 10 V/m |
| Inmunidad a las sobretensiones según IEC 61000-4-5 | Level 4 Line-to-Ground 4 kV |
| Level 4 Line-to-Line 2 kV | |
| Compatibilidad electromagnética (CEM) | Inmunidad - Clase B |
| Emisión - Clase B | |
| Ambiente | |
| Temperatura ambiente | Funcionamiento -25 ... +70 °C |
| Almacenamiento -40 ... +85 °C | |
| Altitud máxima de funcionamiento permisible | 5000 m |
| Sin reducción de potencia 2000 m | |
| Resistencia al calor húmedo según IEC 60068-2-30 | Test Db: 55°C, 2 cycles |
| Resistencia a las vibraciones según IEC 60068-2-6 | ±0,15 milímetros 10 ... 58 Hz |
| 10 ciclos de barrido en cada eje: 2g 58 ... 150 Hz | |
| Cumplimiento de Materiales | |
| Plantilla de notificación de minerales de conflicto (CMRT) | 9AKK108467A5658 |
| Declaración REACH | 1SVD982001-4501 |
| Información sobre RoHS | 1SVD982001-4401 |
| Estado de RoHS | Siguiendo la Directiva de la UE 2011/65/UE y la Enmienda 2015/863 22 de julio de 2019 |
| Ley de Control de Sustancias Tóxicas - TSCA | 2CMT2023-006535 |
| WEEE B2C / B2B | De empresa a empresa |
| Categoría RAEE | 5. Equipo pequeño (sin dimensión externa de más de 50 cm) |
| Certificados y Declaraciones (Número de Documento) | |
| Certificado cULus | cULus61010-1_E174460 |
| cULus121201_E523399 | |
| Declaración de conformidad - CE | 1SVD982044 |
| Clasificaciones y estándares externos | |
| Código de clasificación de objetos | T |
| ETIM 9 | EC002540 - DC-power supply |
| ETIM 10 | EC002540 - DC-power supply |
| Clase electrónica | V11.0 : 27040701 |
| UNSPSC | 39121004 |
| Número E (Finlandia) | 2712914 |
| Número E (Noruega) | 6600766 |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF ABB Time Relays CT-C CT-S CT-D 2024 EN.pdf | 47 Mbytes |
|
