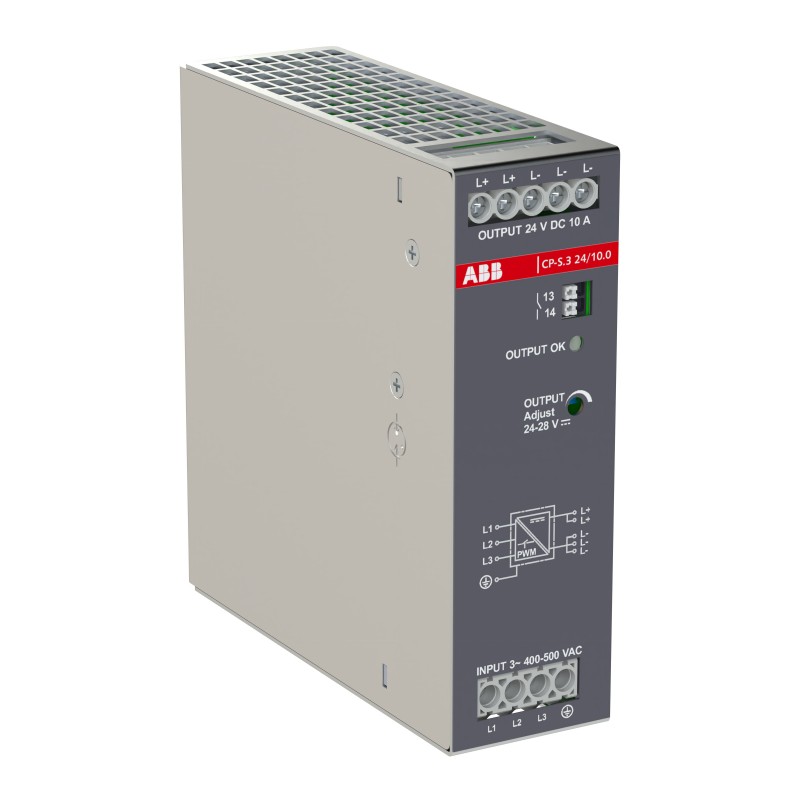

Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.
Artikel-Nr.: 1SVR340667R1000
Hersteller: ABB
Beschreibung:
Kategorien:
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB
ZULETZT ANGESEHEN
| Bestelldaten | |
|---|---|
| Mindestbestellmenge | 1 Stück |
| Zolltarifnummer | 85044095 |
| Hauptdokumente | |
| Datenblatt, technische Information | 1SAC200439H0001 |
| Montage- und Betriebsanleitung | 1SVC340560M0000 |
| Maßzeichnung | 2CDC271003V0021 |
| Verdrahtungsplan | 2CDC272014F0b04 |
| Abmessungen | |
| Breite (Netto-Abmessung) | 40 mm |
| Höhe (Netto-Abmessung) | 129.4 mm |
| Tiefe (Netto-Abmessung) | 126.8 mm |
| Nettogewicht | 0.85 kg |
| Verpackungsinformationen | |
| Breite Verpackungseinheit 1 | 72 mm |
| Länge Verpackungseinheit 1 | 155 mm |
| Höhe Verpackungseinheit 1 | 169 mm |
| Bruttogewicht Verpackungseinheit 1 | 0.98 kg |
| EAN Verpackungseinheit 1 | 4053546170238 |
| Menge Verpackungseinheit 1 | Box 1 Stück |
| Breite Verpackungseinheit 2 | 400 mm |
| Länge Verpackungseinheit 2 | 600 mm |
| Höhe Verpackungseinheit 2 | 190 mm |
| Bruttogewicht Verpackungseinheit 2 | 19.62 kg |
| Menge Verpackungseinheit 2 | Karton 19 Stück |
| Technische Daten | |
| Funktion | Schaltnetzteil |
| Anzahl Phasen | 3-phasig |
| Bemessungseingangsspannung (UIN) | 3x 400 ... 500 V AC |
| Eingangsspannung (Uin) | 3 ~ 320 ... 575 V AC |
| Bemessungsfrequenz (f) | 50/60 Hz |
| Bemessungsfrequenzgrenzen | 45 ... 66 Hz |
| Kennlinie bei Überlast | U/I-Ausgangskennlinie mit Leistungsreserve |
| Bemessungsausgangsleistung | 240 W |
| Ausgangsleistung | 240 W |
| Bemessungsausgangsspannung | 24 V DC |
| Ausgangsspannung (Uout) | 24 V DC |
| Bemessungsausgangsstrom | 10 A |
| (-25 °C ... +60 °C) 10 A | |
| Ausgangsstrom | 10 A |
| Maximaler Ausgangsstrom (Iout) | 15 A |
| Bemessungsstoßspannungsfestigkeit (Uimp) | Eingangs-/Ausgangsstromkreis 8 kV |
| Eingangsstromkreis/PE 6 kV | |
| Eingangsstromkreis/Relaiskontakt 8 kV | |
| Ausgangsstromkreis/PE 0.8 kV | |
| Bemessungsisolationsspannung (Ui) | Eingangsstromkreis / Ausgangsstromkreis 600 V |
| Eingangsstromkreis / PE 300 V | |
| Eingangsstromkreis / Relaiskontakt 600 V | |
| Ausgangsstromkreis / PE 50 V | |
| Schutzart | Housing IP20 |
| Terminals IP20 | |
| Verschmutzungsgrad | 2 |
| Anschlussmöglichkeit-Eingangsstromkreis | flexibel mit Aderendhülse 0.5 ... 4.0 mm² |
| flexibel 0.5 ... 4.0 mm² | |
| starr 0.5 ... 4 mm² | |
| Anschlussmöglichkeit-Ausgangsstromkreis | flexibel mit Aderendhülse 0.5 ... 4.0 mm² |
| flexibel 0.5 ... 4.0 mm² | |
| starr 0.5 ... 4 mm² | |
| Anzugsdrehmoment | Eingangsstromkreis 0.79 N·m |
| Ausgangsstromkreis 0.56 N·m | |
| Abisolierlänge | 9 mm |
| Eingangsstromkreis 9 mm | |
| Ausgangsstromkreis 9 mm | |
| Empfohlener Schraubendreher | PH1 |
| Eingangs-/Ausgangsstromkreis PH1 | |
| Mindestmontageabstände | anderes Gerät gleichen Typs, horizontal 25 mm |
| anderes Gerät gleichen Typs, vertikal 50 mm | |
| Einbaulage | Position 1 bis 5 |
| Montage auf DIN-Schiene | TH35-15 (35 x 15 mm Tragschiene) nach IEC 60715 |
| Normen | IEC/EN 61010-1 |
| IEC/EN 61010-2-201 | |
| CAN/CSA C22.2 No.61010-1 | |
| IEC/EN 61204-3 | |
| IEC/EN 61000-6-2 | |
| IEC/EN 61000-6-3 | |
| IEC/EN 61000-6-4 | |
| EN 55032 | |
| EN 55011 | |
| CAN/CSA C22.2 No.61010-2-201 | |
| Technische Daten UL/CSA | |
| Anschlussmöglichkeit-Eingangsstromkreis UL/CSA | flexibel mit Aderendhülse 20-12 AWG |
| flexibel 20-12 AWG | |
| starr 20-12 AWG | |
| Anschlussmöglichkeit-Ausgangsstromkreis UL/CSA | flexibel mit Aderendhülse 20-12 AWG |
| flexibel 20-12 AWG | |
| starr 20-12 AWG | |
| Anzugsdrehmoment UL/CSA | Eingangsstromkreis 7 in·lb |
| Ausgangsstromkreis 5 in·lb | |
| Electromagnetic Compatibility | |
| Elektrostatische Entladung (ESD) nach IEC 61000-4-2 | Level 4 Luftentladung 15 kV |
| Level 4 Kontaktentladung 8 kV | |
| Störfestigkeit gegen elektromagnetische Felder nach IEC 61000-4-3 | Level 3 10 V/m |
| Störfestigkeit gegen Stoßspannungen nach IEC 61000-4-5 | Level 4 Leitung-zu-Erde 4 kV |
| Level 4 Leitung-zu-Leitung 2 kV | |
| Elektromagnetische Verträglichkeit (EMV) | Immunität - Klasse B |
| Emission - Klasse B | |
| Umgebungsbedingungen | |
| Umgebungstemperatur | (Betrieb) -25 ... +70 °C |
| (Lagerung) -40 ... +85 °C | |
| Höchstzulässige Betriebshöhenlage | 5000 m |
| ohne Derating 2000 m | |
| Widerstandsfähigkeit gegen feucht Wärme nach IEC 60068-2-30 | Test Db 55°C, 2 cycles |
| Vibrationsfestigkeit nach IEC/EN 60068-2-6 | ±0,15 mm 10 ... 58 Hz |
| 10 Durchlaufzyklen pro Achse: 2g 58 ... 150 Hz | |
| Material Compliance | |
| Konfliktmineralien-Berichtsvorlage (CMRT) | 9AKK108467A5658 |
| REACH Erklärung | 1SVD982001-4501 |
| RoHS Erklärung | 1SVD982001-4401 |
| RoHS Information | nach EU Richtlinie 2011/65/EU und Ergänzungen 2015/863 22. Juli 2019 |
| Gefahrstoff-Überwachungsgesetz - TSCA | 2CMT2023-006535 |
| WEEE B2C / B2B | B2B |
| WEEE Kategorie | 5. Kleingeräte, bei denen keine der äußeren Abmessungen mehr als 50 cm beträgt |
| Zertifikate und Deklarationen | |
| cULus Zertifikat | cULus61010-1_E174460 |
| cULus121201_E523399 | |
| Konformitätserklärung - CE | 1SVD982044 |
| Externe Klassifizierungen und Normen | |
| Kennbuchstabe (elektrische Betriebsmittel) | T |
| ETIM 9 | EC002540 - Gleichstromversorgung |
| ETIM 10 | EC002540 - Gleichstromversorgung |
| eClass | V11.0 : 27040701 |
| UNSPSC | 39121004 |
| E-Nummer (Finnland) | 2712914 |
| E-Nummer (Norwegen) | 6600766 |
