Ver más grande

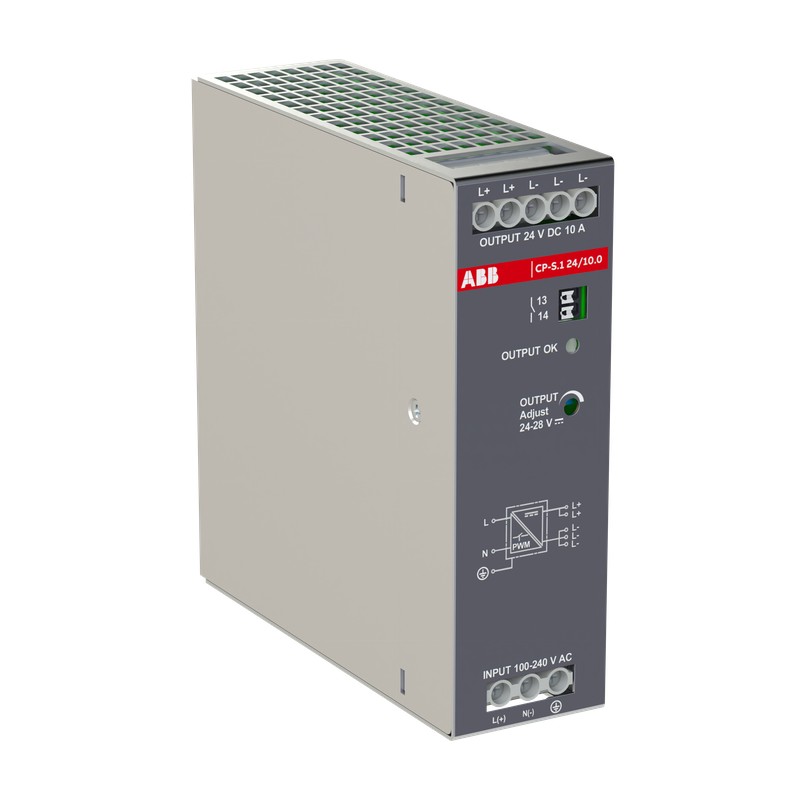

1SVR320661R1000 ABB CP-S.1 24/10.0 Fuente de alim. 24Vdc/10A
1SVR320661R1000
ABB
CP-S.1 24/10.0 Fuente de alim. 24Vdc/10A
CP-S.1 24/10.0 Power supply In:100-240VAC/100-250VDC Out:DC 24V/10A
Componentes industriales de baja tensión > Fuente de alimentación CC
Relés electrónicos
Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB
Más vendidos
▲Más Información
▲| Clasificación | |
|---|---|
| Cantidad mínima de pedido | 1 pieza |
| Código arancelario | 85044095 |
| Descargas Populares | |
| Ficha técnica, información técnica | 1SAC200139H0001 |
| Instrucciones y manuales | 1SVC320360M0000 |
| Diagrama de cableado | 9AKK107992A8774 |
| Dimensiones | |
| Ancho del product | 40 mm |
| Alto del producto | 129.4 mm |
| Largo del product | 127 mm |
| Peso del product | 0.83 kg |
| Información de Embalaje | |
| Embalaje Nivel 1 Ancho | 72 mm |
| Embalaje Nivel 1 Largo | 155 mm |
| Embalaje Nivel 1 Alto | 169 mm |
| Embalaje Nivel 1 Peso | 0.96 kg |
| Embalaje Nivel 1 EAN | 4013614561115 |
| Embalaje Nivel 1 Unidades | caja 1 pieza |
| Embalaje Nivel 2 Ancho | 400 mm |
| Embalaje Nivel 2 Largo | 600 mm |
| Embalaje Nivel 2 Alto | 190 mm |
| Embalaje Nivel 2 Peso | 19 kg |
| Embalaje Nivel 2 Unidades | cartón 19 pieza |
| Técnica | |
| Función | Switch mode power supply |
| Número de fases | 1-fase |
| Tensión nominal de entrada (UIN) | 100 ... 240 V AC |
| 100 ... 250 V DC | |
| Tensión de entrada (Uin) | 85 ... 264 V AC |
| 90 ... 277 V DC | |
| Corriente de entrada típica | (115 V AC) 2.45 A |
| (230 V AC) 1.25 A | |
| Tiempo de espera | (230 V AC) min. 20 ms |
| Frecuencia nominal (f) | 50 / 60 Hz |
| DC | |
| Límites de frecuencia nominal | 45 ... 65 Hz |
| Características de la salida | U/I characteristic curve with power reserve |
| Potencia nominal de salida | 240 W |
| Potencia de salida | 240 W |
| Tensión nominal de salida | 24 V DC |
| Tensión de salida (Uout) | 24 V DC |
| Corriente de salida | 10 A |
| Corriente de salida máxima (Iout) | 15 A |
| Tensión nominal soportada por impulsos (Uimp) | Input Circuit / Output Circuit 4 kV |
| Input Circuit / PE 4 kV | |
| Input Circuit / Relay Contact 4 kV | |
| Output Circuit / PE 0.8 kV | |
| Output Circuit 0.8 kV | |
| Tensión nominal de aislamiento (Ui) | Circuito de entrada / Circuito de salida 300 V |
| Circuito de entrada / PE 300 V | |
| Circuito de entrada / contacto de relé 300 V | |
| Circuito de salida / PE 50 V | |
| Grado de protección | Housing IP20 |
| Terminals IP20 | |
| Grado de contaminación | 2 |
| Capacidad de conexión del circuito de entrada | Flexible con férula 0.5 ... 4.0 mm² |
| Flexible 0.5 ... 4.0 mm² | |
| Rígido 0.5 ... 4 mm² | |
| Conexión de la capacidad del circuito de salida | Flexible con férula 0.5 ... 4.0 mm² |
| Flexible 0.5 ... 4.0 mm² | |
| Rígido 0.5 ... 4 mm² | |
| Par de apriete | Input Circuit 0.5 N·m |
| Output Circuit 1.13 N·m | |
| Longitud de pelado del cable | Circuito auxiliar 7 mm |
| Circuito de entrada 9 mm | |
| Circuito de salida 9 mm | |
| Destornillador recomendado | PH1 |
| 0.8 x 4 | |
| Input Circuit / Output Circuit PH1 | |
| Distancia mínima de montaje | Other Device Same Type, Horizontal 30 mm |
| Other Device Same Type, Vertical 50 mm | |
| Posición de montaje | 1 |
| Montaje en contactores | TH35-15 (riel de montaje de 35 x 15 mm) según IEC 60715 |
| TH35-7,5 (riel de montaje de 35 x 7,5 mm) según IEC 60715 | |
| Técnica UL/CSA | |
| Capacidad de conexión Circuito de entrada UL/CSA | Flexible con férula 20-12 AWG |
| Flexible 20-12 AWG | |
| Rígido 20-12 AWG | |
| Capacidad de conexión Circuito de salida UL/CSA | Flexible con férula 20-12 AWG |
| Flexible 20-12 AWG | |
| Rígido 20-12 AWG | |
| Par de apriete UL/CSA | Input Circuit 4.4 in·lb |
| Output Circuit 4.4 in·lb | |
| Compatibilidad Electromagnética | |
| Descarga electrostática (Inmunidad ESD) según IEC 61000-4-2 | Level 4 Air Discharge 15 kV |
| Level 4 Contact Discharge 8 kV | |
| Inmunidad al campo electromagnético radiado según la norma IEC 61000-4-3 | Level 3 10 V/m |
| Inmunidad a las sobretensiones según IEC 61000-4-5 | Level 4 Line-to-Ground 4 kV |
| Level 4 Line-to-Line 2 kV | |
| Compatibilidad electromagnética (CEM) | Inmunidad - Clase B |
| Emisión - Clase B | |
| Ambiente | |
| Temperatura ambiente | Funcionamiento -25 ... +70 °C |
| Almacenamiento -40 ... +85 °C | |
| Altitud máxima de funcionamiento permisible | 5000 m |
| Resistencia al calor húmedo según IEC 60068-2-30 | Test Db: 55°C, 2 cycles |
| Resistencia a los golpes según IEC 60068-2-27 | 30g 3 amortiguadores 6 ms |
| Resistencia a las vibraciones según IEC 60068-2-6 | ±0,15 milímetros 10 ... 58 Hz |
| 10 ciclos de barrido en cada eje: 2g 58 ... 150 Hz | |
| Cumplimiento de Materiales | |
| Plantilla de notificación de minerales de conflicto (CMRT) | 9AKK108467A5658 |
| Declaración REACH | 1SVD982001-4501 |
| Información sobre RoHS | 1SVD982001-4401 |
| Estado de RoHS | Siguiendo la Directiva de la UE 2011/65/UE y la Enmienda 2015/863 22 de julio de 2019 |
| SCIP | 850fcd00-6fac-47cc-981e-e725c90b884d Germany |
| SCIP simplificado | 004a1304-32ed-47b4-845f-ca8a8d6d2b62 Spain |
| 01d23835-cc7a-4a93-bd2a-9497e3ac7683 Bulgaria | |
| 108eb8c6-3b60-4ccf-8518-62c049161b78 Denmark | |
| 13adbbe3-f806-446e-b99b-cb938428a984 Italy | |
| 1ce31467-af6a-48b8-ba4a-5e8d9551c09e Germany | |
| 24eddf8f-121a-468f-8acb-4858ae2c8723 Hungary | |
| 324a6a7b-da37-44c0-b91f-b5053e0ea5d7 Portugal | |
| 32524d23-04d0-4bcb-8b0e-70935b1f3b27 Sweden | |
| 32b3a069-aecb-477a-a348-be025c34efec France | |
| 37983b4a-0d6c-4b6b-8b8d-1f991c29add7 Germany | |
| 3b9df1ca-5ffc-4fd4-870e-96d256dc7180 Netherlands | |
| 5cd805f8-24a9-4572-973f-a9267c019565 Belgium | |
| 5d9f2b60-a41e-4308-ba4c-5a1f561572c4 Poland | |
| 90107371-304c-4b17-abc2-2de4cdff4aa5 Germany | |
| beae0f74-a51a-47f3-923c-431ef1e6513b Sweden | |
| cfae6c6a-0087-4982-9df4-741b0268975a Poland | |
| d180c37a-d8e2-40d5-bd4b-333a19ed0d9d Finland | |
| d2c79401-2f53-45c6-a93d-a14017aa9a83 Germany | |
| d8b19dcc-5e33-4ddc-968e-fee1841a6c2b Estonia | |
| d9d18af8-e831-42ee-b5c4-3bac4ffe7938 Norway | |
| da3406e3-d641-4c17-a9e3-8c575b6cc033 Greece | |
| eacb5492-062f-4642-842a-c58948edeb70 Belgium | |
| ee67147a-7fd6-445a-b527-7cbb5adac8ea Croatia | |
| f08fb773-febf-49b7-b0f1-9fe2a1028d92 Poland | |
| f3d43484-fecd-4159-aa9a-6227c1094680 Czech Republic | |
| f74a1157-fbcb-4cd7-a21f-782c9a3812e8 Hungary | |
| fa116dbe-d322-476b-b72c-7854b69e5078 France | |
| Ley de Control de Sustancias Tóxicas - TSCA | 2CMT2023-006535 |
| WEEE B2C / B2B | De empresa a empresa |
| Categoría RAEE | 5. Equipo pequeño (sin dimensión externa de más de 50 cm) |
| Certificados y Declaraciones (Número de Documento) | |
| Certificado CB | CB_DE_2-029942 |
| Certificado cULus | cULus61010-1_E174460 |
| cULus121201_E523399 | |
| Declaración de conformidad - CE | 1SVD982043-00 |
| Declaración de conformidad - UKCA | 1SVD982043-10 |
| Certificado DNV | DNV_TAA0000300 |
| Certificado SEMI | 9AKK108470A0204 |
| Clasificaciones y estándares externos | |
| Código de clasificación de objetos | T |
| ETIM 9 | EC002540 - DC-power supply |
| ETIM 10 | EC002540 - DC-power supply |
| Clase electrónica | V11.0 : 27040701 |
| UNSPSC | 39121004 |
| Número E (Finlandia) | 2712888 |
| Número E (Noruega) | 6608902 |
| Número E (Suecia) | 5213656 |
| Característica | Valor |
|---|---|
| Tipo de tensión de alimentación (EF002991) | CA/CC |
| 1ª tensión de salida (EF006792) | 24 V |
| 2ª tensión de salida (EF006797) | 0 V |
| 3ª tensión de salida (EF006800) | 0 V |
| Corriente máxima de salida 1 (EF008284) | 15 A |
| Corriente máxima de salida 2 (EF008285) | 0 A |
| Corriente máxima de salida 3 (EF008286) | 0 A |
| Tensión de salida ajustable (EF007002) | No |
| Valor nominal tensión de salida 1 (EF009393) | 24 V |
| Valor nominal tensión de salida 2 (EF009394) | 0 V |
| Valor nominal tensión de salida 3 (EF009395) | 0 V |
| Valor nominal corriente de salida 1 (EF009396) | 10 A |
| Valor nominal corriente de salida 2 (EF009397) | 0 A |
| Valor nominal corriente de salida 3 (EF009398) | 0 A |
| Protección contra cortocircuitos (EF007332) | Sí |
| Voltaje de suministro de CA nominal a 50 Hz (EF007076) | 264 V |
| Voltaje de suministro de CA nominal a 60 Hz (EF007077) | 264 V |
| Voltaje de suministro de CC nominal (EF007078) | 277 V |
| Tensión de salida regulada (EF003092) | Sí |
| Consumo de energía (EF000346) | 258 VA |
| Potencia suministrada (EF003034) | 240 W |
| Estabilizado (EF005302) | Sí |
| Ejecución de la conexión eléctrica (EF003961) | Conexión roscada |
| Montaje en carril posible (EF003972) | Sí |
| Montaje en pared posible (EF003973) | No |
| Apto para instalación en serie (EF001126) | No |
| Anchura de montaje (EF000846) | 40 mm |
| Altura de la instalación (EF000332) | 129.4 mm |
| Montaje directo posible (EF005689) | No |
| Anchura (EF000008) | 40 mm |
| Altura (EF000040) | 129.4 mm |
| Profundidad (EF000049) | 127 mm |
| Apto para funciones de seguridad (EF001597) | No |
| SIL según IEC 61508 (EF009889) | Ninguno |
| Nivel de rendimiento según EN ISO 13849-1 (EF007399) | Ninguno |
| Grado de protección (IP) (EF005474) | IP20 |
| Grado de protección (NEMA) (EF011959) | 1 |
