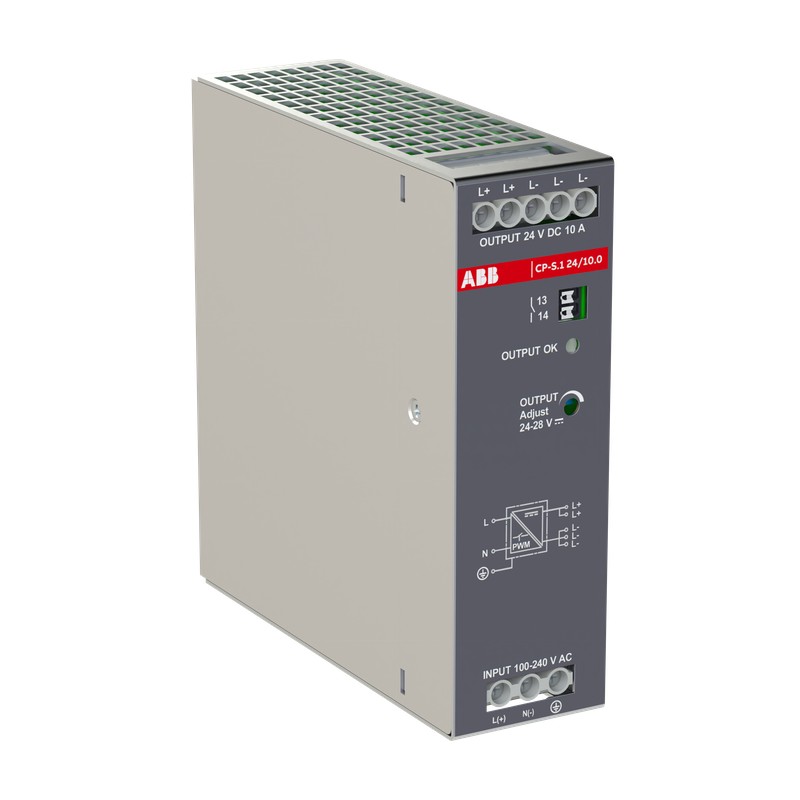

ABB 1SVR320661R1000 1SVR320661R1000 - Image 1

Les images sont à titre illustratif. Svp, révisez la fiche technique.

1SVR320661R1000 ABB CP-S.1 24/10.0 Source d’alim. 24Vdc/10A

Référence: 1SVR320661R1000

Fabricant: ABB

Description:

CP-S.1 24/10.0 Source d’alim. 24Vdc/10A
CP-S.1 24/10.0 Power supply In:100-240VAC/100-250VDC Out:DC 24V/10A

Catégories:

  • Appareillage industriel basse tension > Alimentation en courant continu
  • ABB > Relais électroniques

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par ABB

  • En savoir plus
  • ETIM
  • Commentaires
Garantie, réparation et dévolution.

Prix unitaire: 182,55 €

Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant).

Calculer le prix par quantité

QuantitéPrix

Délai standard: 7-8 jours.

  • Ces délais sont estimatifs et peuvent varier une fois la commande de l'article traitée.

DERNIÈRE CONSULTÉS

EN SAVOIR PLUS

Commande
Quantité minimale de commande1 pièce
Numéro de tarif douanier85044095
Téléchargements populaires
Fiche technique, Informations techniques1SAC200139H0001
Instructions et manuels1SVC320360M0000
Schéma de câblage9AKK107992A8774
Dimensions
Largeur nette du produit40 mm
Hauteur nette du produit129.4 mm
Profondeur/longueur nette du produit127 mm
Poids net du produit0.83 kg
Informations sur l’emballage
Largeur du niveau d’emballage 172 mm
Profondeur/Longueur du niveau d’emballage 1155 mm
Hauteur du niveau d’emballage 1169 mm
Poids brut du colis niveau 10.96 kg
Code EAN du niveau d’emballage 14013614561115
Nombre d’unités au niveau d’emballage 1box 1 pièce
Largeur du niveau d’emballage 2400 mm
Profondeur/Longueur du niveau d’emballage 2600 mm
Hauteur du niveau d’emballage 2190 mm
Poids brut du colis de niveau 219 kg
Nombre d’unités au niveau d’emballage 2carton 19 pièce
Technique
FonctionSwitch mode power supply
Nombre de phases1-phase
Tension d'entrée nominale (UIN)100 ... 240 V AC
100 ... 250 V DC
Tension d'entrée (Uin)85 ... 264 V AC
90 ... 277 V DC
Courant d'entrée typique(115 V AC) 2.45 A
(230 V AC) 1.25 A
Temps d'attente(230 V AC) min. 20 ms
Fréquence nominale (f)50 / 60 Hz
DC
Limites de fréquence nominale45 ... 65 Hz
Caractéristiques de la sortieU/I characteristic curve with power reserve
Puissance de sortie nominale240 W
Puissance de sortie240 W
Tension de sortie nominale24 V DC
Tension de sortie (Uout)24 V DC
Courant de sortie10 A
Courant de sortie maximal (Iout)15 A
Tension nominale de tenue aux impulsions (Uimp)Input Circuit / Output Circuit 4 kV
Input Circuit / PE 4 kV
Input Circuit / Relay Contact 4 kV
Output Circuit / PE 0.8 kV
Output Circuit 0.8 kV
Tension d'isolement nominale (Ui)Input Circuit / Output Circuit 300 V
Input Circuit / PE 300 V
Input Circuit / Relay Contact 300 V
Output Circuit / PE 50 V
Degré de protectionHousing IP20
Terminals IP20
Degré de pollution2
Circuit d'entrée de capacité de connexionFlexible with Ferrule 0.5 ... 4.0 mm²
Flexible 0.5 ... 4.0 mm²
Rigid 0.5 ... 4 mm²
Circuit de sortie de capacité de connexionFlexible with Ferrule 0.5 ... 4.0 mm²
Flexible 0.5 ... 4.0 mm²
Rigid 0.5 ... 4 mm²
Couple de serrageInput Circuit 0.5 N·m
Output Circuit 1.13 N·m
Longueur de dénudage des filsCircuit Auxiliaire 7 mm
Input Circuit 9 mm
Output Circuit 9 mm
Tournevis recommandéPH1
0.8 x 4
Input Circuit / Output Circuit PH1
Distance de montage minimaleOther Device Same Type, Horizontal 30 mm
Other Device Same Type, Vertical 50 mm
Position de montage1
Montage sur rail DINTH35-15 (35 x 15 mm Mounting Rail) acc. to IEC 60715
TH35-7.5 (35 x 7.5 mm Mounting Rail) acc. to IEC 60715
Technique UL/CSA
Capacité de connexion du circuit d'entrée UL/CSAFlexible with Ferrule 20-12 AWG
Flexible 20-12 AWG
Rigid 20-12 AWG
Circuit de sortie de capacité de connexion UL/CSAFlexible with Ferrule 20-12 AWG
Flexible 20-12 AWG
Rigid 20-12 AWG
Couple de serrage UL/CSAInput Circuit 4.4 in·lb
Output Circuit 4.4 in·lb
Compatibilité électromagnétique
Décharge électrostatique (immunité ESD) selon la norme IEC 61000-4-2Level 4 Air Discharge 15 kV
Level 4 Contact Discharge 8 kV
Immunité aux champs électromagnétiques rayonnés selon la norme CEI 61000-4-3Level 3 10 V/m
Immunité aux surtensions selon la norme IEC 61000-4-5Level 4 Line-to-Ground 4 kV
Level 4 Line-to-Line 2 kV
Compatibilité électromagnétique (CEM)Immunity - Class B
Emission - Class B
Environnemental
Température de l'air ambiantOperation -25 ... +70 °C
Storage -40 ... +85 °C
Altitude maximale de fonctionnement autorisée5000 m
Résistance à la chaleur humide selon la norme IEC 60068-2-30Test Db: 55°C, 2 cycles
Résistance aux chocs selon la norme IEC 60068-2-2730g 3 shocks 6 ms
Résistance aux vibrations±0.15 mm 10 ... 58 Hz
10 Sweep Cycles Each Axis: 2g 58 ... 150 Hz
Conformité des matériaux
Modèle de rapport sur les minéraux de conflit (CMRT)9AKK108467A5658
Déclaration REACH1SVD982001-4501
Informations RoHS1SVD982001-4401
Statut RoHSFollowing EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019
SCIP850fcd00-6fac-47cc-981e-e725c90b884d Germany
SCIP simplifié004a1304-32ed-47b4-845f-ca8a8d6d2b62 Spain
01d23835-cc7a-4a93-bd2a-9497e3ac7683 Bulgaria
108eb8c6-3b60-4ccf-8518-62c049161b78 Denmark
13adbbe3-f806-446e-b99b-cb938428a984 Italy
1ce31467-af6a-48b8-ba4a-5e8d9551c09e Germany
24eddf8f-121a-468f-8acb-4858ae2c8723 Hungary
324a6a7b-da37-44c0-b91f-b5053e0ea5d7 Portugal
32524d23-04d0-4bcb-8b0e-70935b1f3b27 Sweden
32b3a069-aecb-477a-a348-be025c34efec France
37983b4a-0d6c-4b6b-8b8d-1f991c29add7 Germany
3b9df1ca-5ffc-4fd4-870e-96d256dc7180 Netherlands
5cd805f8-24a9-4572-973f-a9267c019565 Belgium
5d9f2b60-a41e-4308-ba4c-5a1f561572c4 Poland
90107371-304c-4b17-abc2-2de4cdff4aa5 Germany
beae0f74-a51a-47f3-923c-431ef1e6513b Sweden
cfae6c6a-0087-4982-9df4-741b0268975a Poland
d180c37a-d8e2-40d5-bd4b-333a19ed0d9d Finland
d2c79401-2f53-45c6-a93d-a14017aa9a83 Germany
d8b19dcc-5e33-4ddc-968e-fee1841a6c2b Estonia
d9d18af8-e831-42ee-b5c4-3bac4ffe7938 Norway
da3406e3-d641-4c17-a9e3-8c575b6cc033 Greece
eacb5492-062f-4642-842a-c58948edeb70 Belgium
ee67147a-7fd6-445a-b527-7cbb5adac8ea Croatia
f08fb773-febf-49b7-b0f1-9fe2a1028d92 Poland
f3d43484-fecd-4159-aa9a-6227c1094680 Czech Republic
f74a1157-fbcb-4cd7-a21f-782c9a3812e8 Hungary
fa116dbe-d322-476b-b72c-7854b69e5078 France
Loi sur le contrôle des substances toxiques - TSCA2CMT2023-006535
DEEE B2C / B2BBusiness To Business
Catégorie DEEE5. Petit équipement (Dimensions extérieures inférieures à 50 cm)
Certificats et déclarations
Certificat CBCB_DE_2-029942
Certificat cULuscULus61010-1_E174460
cULus121201_E523399
Déclaration de conformité - CE1SVD982043-00
Déclaration de conformité - UKCA1SVD982043-10
Certificat DNVDNV_TAA0000300
Certificat SEMI9AKK108470A0204
Classifications et normes externes
Code de classification des objetsT
ETIM 9EC002540 - DC-power supply
ETIM 10EC002540 - DC-power supply
eClassV11.0 : 27040701
UNSPSC39121004
Numéro E (Finlande)2712888
Numéro E (Norvège)6608902
Numéro E (Suède)5213656

ETIM for 1SVR320661R1000 Appareillage industriel basse tension (EC002540)

Nom de la caractéristiqueType de tension d'alimentation (EF002991)
Valeur de la caractéristiqueCA/CC
Nom de la caractéristique1ere tension de sortie (EF006792)
Valeur de la caractéristique24 V
Nom de la caractéristique2e tension de sortie (EF006797)
Valeur de la caractéristique0 V
Nom de la caractéristique3e tension de sortie (EF006800)
Valeur de la caractéristique0 V
Nom de la caractéristiqueCourant de sortie max. 1 (EF008284)
Valeur de la caractéristique15 A
Nom de la caractéristiqueCourant de sortie max. 2 (EF008285)
Valeur de la caractéristique0 A
Nom de la caractéristiqueCourant de sortie max. 3 (EF008286)
Valeur de la caractéristique0 A
Nom de la caractéristiqueTension de sortie ajustable (EF007002)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueValeur nominale de la tension de sortie 1 (EF009393)
Valeur de la caractéristique24 V
Nom de la caractéristiqueValeur nominale de la tension de sortie 2 (EF009394)
Valeur de la caractéristique0 V
Nom de la caractéristiqueValeur nominale de la tension de sortie 3 (EF009395)
Valeur de la caractéristique0 V
Nom de la caractéristiqueValeur nominale du courant de sortie 1 (EF009396)
Valeur de la caractéristique10 A
Nom de la caractéristiqueValeur nominale du courant de sortie 2 (EF009397)
Valeur de la caractéristique0 A
Nom de la caractéristiqueValeur nominale du courant de sortie 3 (EF009398)
Valeur de la caractéristique0 A
Nom de la caractéristiqueProtégé contre les courts-circuits (EF007332)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueTension d'alimentation assignée à CA 50 Hz (EF007076)
Valeur de la caractéristique264 V
Nom de la caractéristiqueTension d'alimentation assignée à CA 60 Hz (EF007077)
Valeur de la caractéristique264 V
Nom de la caractéristiqueTension d'alimentation assignée CC (EF007078)
Valeur de la caractéristique277 V
Nom de la caractéristiqueTension de sortie réglée (EF003092)
Valeur de la caractéristiqueOui
Nom de la caractéristiquePuissance absorbée (EF000346)
Valeur de la caractéristique258 VA
Nom de la caractéristiquePuissance dissipée (EF003034)
Valeur de la caractéristique240 W
Nom de la caractéristiqueStabilisé (EF005302)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueFinition du raccordement électrique (EF003961)
Valeur de la caractéristiqueBorne à vis
Nom de la caractéristiqueMontage possible sur barres profilées (EF003972)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueMontage mural possible (EF003973)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueAdapté à un montage sur rail (EF001126)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueLargeur de montage (EF000846)
Valeur de la caractéristique40 mm
Nom de la caractéristiqueHauteur d'encastrement (EF000332)
Valeur de la caractéristique129.4 mm
Nom de la caractéristiqueMontage direct possible (EF005689)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueLargeur (EF000008)
Valeur de la caractéristique40 mm
Nom de la caractéristiqueHauteur (EF000040)
Valeur de la caractéristique129.4 mm
Nom de la caractéristiqueProfondeur (EF000049)
Valeur de la caractéristique127 mm
Nom de la caractéristiqueAdapté aux fonctions de sécurité (EF001597)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueSIL conformément à IEC 61508 (EF009889)
Valeur de la caractéristiqueSans
Nom de la caractéristiqueNiveau de performance selon EN ISO 13849-1 (EF007399)
Valeur de la caractéristiqueSans
Nom de la caractéristiqueClasse de protection (IP) (EF005474)
Valeur de la caractéristiqueIP20
Nom de la caractéristiqueClasse de protection (NEMA) (EF011959)
Valeur de la caractéristique1
