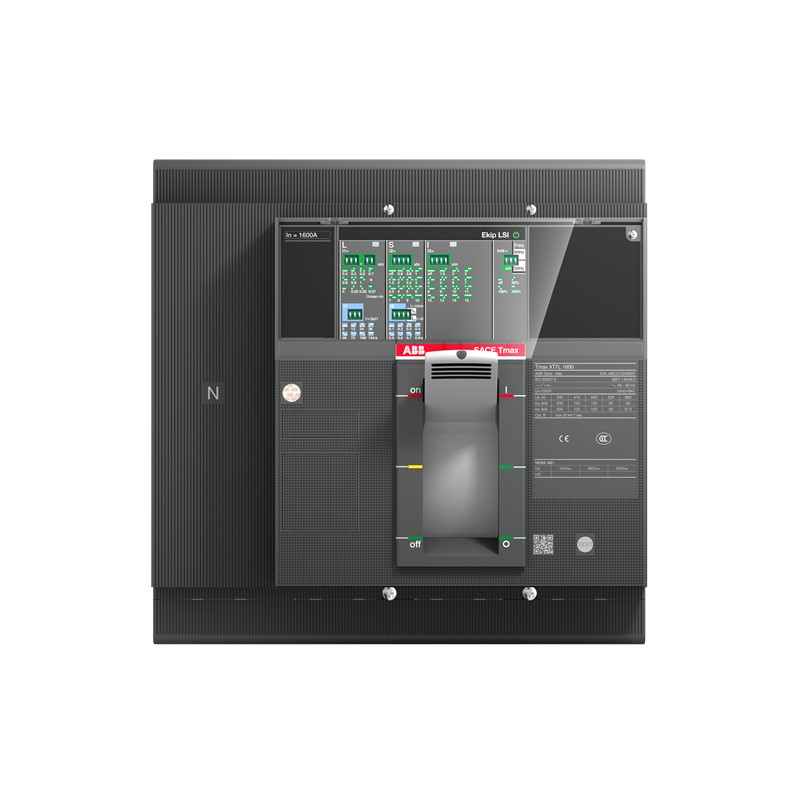

1SDA101235R1 ABB XT7L 1000 Ekip Dip LSIG In 1000A 4p F F
1SDA101235R1
ABB
XT7L 1000 Ekip Dip LSIG In=1000A 4p F F
Componentes industriales de baja tensión > Interruptor para protección de transformadores, generadores y sistemas
Caja moldeada "Isomax-Tmax"
Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB
Más vendidos
▲Más Información
▲| ABB EcoSolutions | |
|---|---|
| ABB EcoSolutions | Sí |
| Emplazamiento ABB cumpliendo el objetivo de residuos al vertedero | UL 2799 Validación de cero residuos a vertederos disponible |
| Instrucciones de desmontaje al final de la vida útil | 9AKK108468A2357 |
| Declaración Ambiental de Producto - EPD | 9AKK108468A1895 |
| 9AKK108468A4404 | |
| Tasa de reciclabilidad del producto según EN45555 | Diseño para cerrar ciclos de recursos - Norma EN45555 - 64.1 % |
| Cumplimiento de Materiales | |
| Declaración REACH | 9AKK108466A1425 |
| Información sobre RoHS | 9AKK108466A1424 |
| Estado de RoHS | Siguiendo la Directiva de la UE 2011/65/UE y la Enmienda 2015/863 22 de julio de 2019 |
| Plantilla de notificación de minerales de conflicto (CMRT) | 9AKK108467A5658 |
| Ley de Control de Sustancias Tóxicas - TSCA | 9AKK108467A8326 |
| SCIP | cd9b03c0-a498-4426-b6f3-9b18289c411c Italy |
| SCIP simplificado | 528ea7bd-ebe4-496a-aa21-5250f013fb6a Hungary |
| 229f3462-2ee6-4f36-b903-b13f9f326ccc Belgium | |
| 0a655671-91bb-4c30-abcb-bf88175dfd54 Estonia | |
| 27a90f80-5133-4fee-a25f-4ed18bb31079 Sweden | |
| e9f15a24-f273-4745-b0e5-4d291ee7bd3c Sweden | |
| 15ebc437-8c23-4583-8110-c55842b72f66 Poland | |
| 733ce1f0-28c1-4667-bbd5-7aa7a6f4b6f3 France | |
| 4f0096f4-ee7a-49dd-b4b4-1a9b0f3c93c1 Hungary | |
| 0a655671-91bb-4c30-abcb-bf88175dfd54 Estonia | |
| cdf5fa2d-c770-47d1-ae9c-25b3fae5456c France | |
| 6b1e957d-0b45-4727-8a4e-daddf21de2c3 Poland | |
| 43cdcb5d-3eb9-4dba-8a46-c29fa099b16d Bulgaria | |
| 2f928a58-549e-452e-aad1-0a978ec5177c Netherlands | |
| 9c55d6ea-0cf9-4488-a155-3de7b5c51f52 Czech Republic | |
| 528ea7bd-ebe4-496a-aa21-5250f013fb6a Hungary | |
| ac2ce2e7-62cf-4bd7-9df2-8f109e5c25f7 Spain | |
| cdf5fa2d-c770-47d1-ae9c-25b3fae5456c France | |
| 29bc1d49-adfc-4658-aa48-ef186d5ba5f8 Germany | |
| c92bce42-2b75-45a4-9056-fa2f4bb7b41f Germany | |
| 2992b52f-7b87-45f4-b381-28b7bba5be37 Norway | |
| 9cf13e41-1ed8-4004-892e-65414e6d28fa Belgium | |
| b8f31556-8cb5-4859-be97-dc75da484494 Germany | |
| 229f3462-2ee6-4f36-b903-b13f9f326ccc Belgium | |
| ac2ce2e7-62cf-4bd7-9df2-8f109e5c25f7 Spain | |
| df50f696-e491-4cb0-b053-af68d06fe35f Denmark | |
| 43cdcb5d-3eb9-4dba-8a46-c29fa099b16d Bulgaria | |
| 4cbc62b0-ff31-46ff-9a3c-b036ba37eef6 Finland | |
| 65380bcb-0993-43a3-a2de-832f80f3d62f Germany | |
| 9cf13e41-1ed8-4004-892e-65414e6d28fa Belgium | |
| 9c55d6ea-0cf9-4488-a155-3de7b5c51f52 Czech Republic | |
| 6edfb2b5-8dfd-4d11-b8a8-7fe900b3837d Germany | |
| 15ebc437-8c23-4583-8110-c55842b72f66 Poland | |
| 27a90f80-5133-4fee-a25f-4ed18bb31079 Sweden | |
| b8f31556-8cb5-4859-be97-dc75da484494 Germany | |
| 4f0096f4-ee7a-49dd-b4b4-1a9b0f3c93c1 Hungary | |
| 29bc1d49-adfc-4658-aa48-ef186d5ba5f8 Germany | |
| 2f928a58-549e-452e-aad1-0a978ec5177c Netherlands | |
| e9f15a24-f273-4745-b0e5-4d291ee7bd3c Sweden | |
| 4cbc62b0-ff31-46ff-9a3c-b036ba37eef6 Finland | |
| c0b52fd3-5ab1-464d-9ac5-2c55bf436111 Croatia | |
| c92bce42-2b75-45a4-9056-fa2f4bb7b41f Germany | |
| 671b61d2-035d-4fc7-a7f8-682f21ec0689 Portugal | |
| c0b52fd3-5ab1-464d-9ac5-2c55bf436111 Croatia | |
| df50f696-e491-4cb0-b053-af68d06fe35f Denmark | |
| b8e72718-a514-4b73-ae88-b379f17e7c84 Poland | |
| 65380bcb-0993-43a3-a2de-832f80f3d62f Germany | |
| 733ce1f0-28c1-4667-bbd5-7aa7a6f4b6f3 France | |
| 2992b52f-7b87-45f4-b381-28b7bba5be37 Norway | |
| 532baf70-f0b6-4818-a6d8-da5ae0784647 Greece | |
| 532baf70-f0b6-4818-a6d8-da5ae0784647 Greece | |
| 671b61d2-035d-4fc7-a7f8-682f21ec0689 Portugal | |
| 6edfb2b5-8dfd-4d11-b8a8-7fe900b3837d Germany | |
| 6b1e957d-0b45-4727-8a4e-daddf21de2c3 Poland | |
| b8e72718-a514-4b73-ae88-b379f17e7c84 Poland | |
| Ambiente | |
| Temperatura ambiente | Funcionamiento -40 ... 125 °C |
| Información medioambiental | 9AKK108467A6707 |
| Clasificación | |
| Código de pedido EE.UU. y Canadá | XT7LE410DGFF000XXX |
| EAN | 8056221015387 |
| Cantidad mínima de pedido | 1 piece |
| Código arancelario | 85362090 |
| Dimensiones | |
| Ancho del product | 280 mm |
| Alto del producto | 268 mm |
| Largo del product | 166 mm |
| Peso del product | 12.5 kg |
| Información de Embalaje | |
| Embalaje Nivel 1 Unidades | caja 1 piece |
| Embalaje Nivel 1 Ancho | 360 mm |
| Embalaje Nivel 1 Alto | 350 mm |
| Embalaje Nivel 1 Largo | 360 mm |
| Embalaje Nivel 1 Peso | 14 kg |
| Embalaje Nivel 1 EAN | 8056221015387 |
| Información Adicional | |
| Tipo de disyuntor a asociar | Distribución de energía |
| Tipo de producto principal | SACE Tmax XT |
| Nombre del producto | Moulded Case Circuit Breaker |
| Tipo de producto | Automatic Circuit Breaker |
| Versión | F |
| Dibujo dimensional CAD | 1SDH002065A1390 |
| 1SDH002065A1338 | |
| Técnica | |
| Tipo actual | AC |
| Durabilidad eléctrica | 3000 cycle |
| 60 cycles per hour | |
| Durabilidad mecánica | 10000 cycle |
| 60 cycles per hour | |
| Número de polos | 4P |
| Orden múltiple | 1 piece |
| Pérdida de potencia | en condiciones nominales de funcionamiento por polo 37 W |
| Corriente nominal (In) | 1000 A |
| Tensión nominal soportada por impulsos (Uimp) | 8 kV |
| Tensión nominal de aislamiento (Ui) | 1000 V |
| Tensión nominal de operación | 690 V AC |
| Capacidad nominal de corte en cortocircuito en servicio (Ics) | (220 V AC) 200 kA |
| (230 V AC) 200 kA | |
| (240 V AC) 200 kA | |
| (380 V AC) 120 kA | |
| (415 V AC) 120 kA | |
| (440 V AC) 100 kA | |
| (500 V AC) 85 kA | |
| (525 V AC) 65 kA | |
| (690 V AC) 50 kA | |
| Corriente nominal de corta duración Tensión baja (Icw) | 20 kA |
| Capacidad nominal de corte en cortocircuito (Icu) | (220 V AC) 200 kA |
| (230 V AC) 200 kA | |
| (240 V AC) 200 kA | |
| (380 V AC) 120 kA | |
| (415 V AC) 120 kA | |
| (440 V AC) 100 kA | |
| (500 V AC) 85 kA | |
| (525 V AC) 65 kA | |
| (690 V AC) 50 kA | |
| Corriente nominal ininterrumpida (Iu) | 1000 A |
| Liberar | Ekip Dip LSIG |
| Tipo de desbloqueo | EL |
| Nivel de rendimiento de cortocircuito | L |
| Normas | IEC60947-2 |
| Subtipo | XT7 |
| Tipo de conexión del terminal | Frente |
| Certificados y Declaraciones (Número de Documento) | |
| Ficha técnica, información técnica | 1SDC210100D0206 |
| 1SDC210099D0206 | |
| Declaración de conformidad - CE | 9AKK107046A9648 |
| Dibujos mecánicos | 1SDH002013A1101 |
| Diagrama de cableado | 1SDM000002A1001 |
| Instrucciones y manuales | 1SDH002013A1001 |
| 1SDH002013A1002 | |
| Clasificaciones y estándares externos | |
| ETIM 9 | EC000228 - Power circuit-breaker for trafo/generator/installation protection |
| ETIM 10 | EC000228 - Power circuit-breaker for trafo/generator/installation protection |
| Código de clasificación de objetos | Q |
| Categoría RAEE | 5. Equipo pequeño (sin dimensión externa de más de 50 cm) |
| Clase electrónica | V11.1 : 27370409 |
| Característica | Valor |
|---|---|
| Intensidad nominal permanente Iu (EF001389) | 1000 A |
| Tensión nominal (EF003977) | 690 V |
| Ajuste actual de liberación de sobrecarga (EF002336) | 1000 A |
| Rango de ajuste de liberación retardada de cortocircuito a corto plazo (EF007129) | 1000 A |
| Rango de ajuste de liberación instantánea de cortocircuito (EF007131) | 1000 A |
| Protección de fallo a tierra integrada (EF007296) | No |
| Tipo de conexión del circuito de corriente principal (EF006819) | Conexión de tornillo |
| Construcción del dispositivo (EF008240) | Técnica integrada fija para dispositivo integrado |
| Apto para montaje en carril DIN (EF007250) | No |
| Montaje en rail DIN opcional (EF008904) | No |
| Número de contactos auxiliares normalmente cerrados (EF001377) | 0 |
| Número de contactos auxiliares normalmente abiertos (EF001376) | 0 |
| Número de contactos auxiliares como contacto de cambio (EF003531) | 0 |
| Con alarma activada (EF007006) | No |
| Con liberación de baja tensión integrada (EF001390) | No |
| Número de polos (EF001391) | 4 |
| Posición de la conexión para el circuito principal de tensión (EF006671) | Parte frontal |
| Ejecución del elemento accionador (EF006976) | Maneta |
| Aparato completo con dispositivo de protección (EF008906) | Sí |
| Accionamiento motorizado integrado (EF006697) | No |
| Accionamiento motorizado opcional (EF007386) | Sí |
| Grado de protección (IP) (EF005474) | IP20 |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATALOGO TMAX XT ES.pdf | 62 Mbytes |
|
