ABBCaixa moldada "Isomax-Tmax"1SDA101235R1 ABB XT7L 1000 Ekip Dip LSIG In 1000A 4p F F

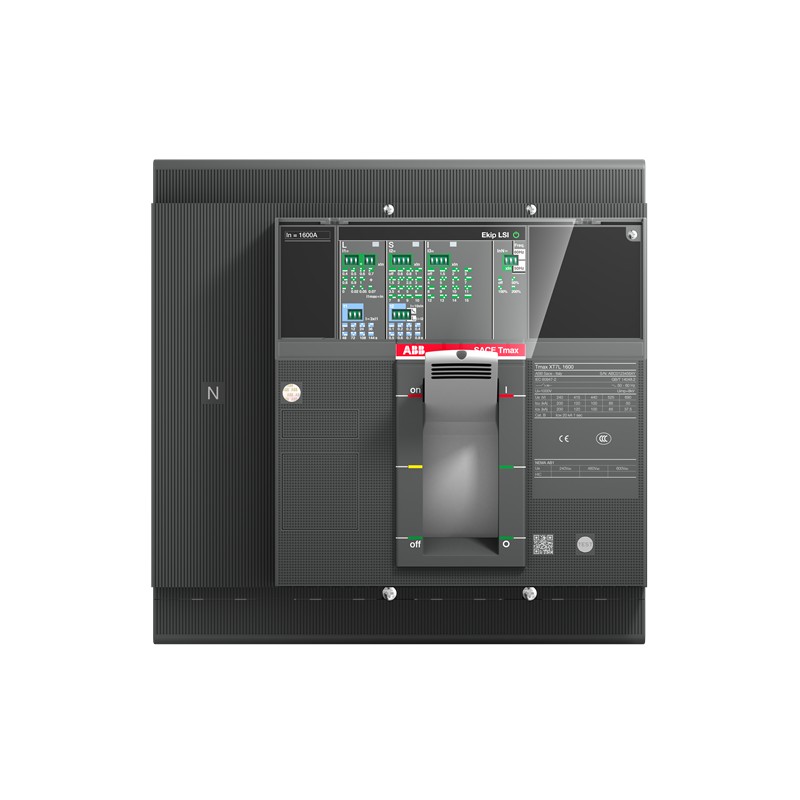

ABB 1SDA101235R1 1SDA101235R1 - Imagem 1

As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

1SDA101235R1 ABB XT7L 1000 Ekip Dip LSIG In 1000A 4p F F

Referência: 1SDA101235R1

Fabricante: ABB

Descrição:

XT7L 1000 Ekip Dip LSIG In=1000A 4p F F

Categorias:

  • Aparelhos elétricos de baixa tensão > Interruptor para proteção de transformadores, geradores e sistemas
  • ABB > Caixa moldada "Isomax-Tmax"

Produto novo em sua embalagem original com todas as garantias e certificações de ABB

  • Mais informação
  • ETIM
  • Avaliações
Garantia, reparação e devolução.

Preço unitário: 6.088,56 €

Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Calcule o preço por quantidade

QuantidadePreço

Prazo padrão: 25 dias.

  • Estes prazos são estimativos e podem variar uma vez tratado o pedido do artigo.

MAIS INFORMAÇÃO

ABB EcoSolutions
ABB EcoSolutionsSim
ABB Site Meeting Group Waste To Landfill TargetUL 2799 Zero Waste To Landfill Validation available
End Of Life Disassembling Instructions9AKK108468A2357
Environmental Product Declaration - EPD9AKK108468A1895
9AKK108468A4404
Recyclability Rate of the Product acc. to EN45555Design for Closing Resource Loops - Standard EN45555 - 64.1 %
Material Compliance
REACH Declaration9AKK108466A1425
Informação RoHS9AKK108466A1424
Estado RoHSFollowing EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019
Conflict Minerals Reporting Template (CMRT)9AKK108467A5658
Toxic Substances Control Act - TSCA9AKK108467A8326
SCIPcd9b03c0-a498-4426-b6f3-9b18289c411c Italy
SCIP simplificado528ea7bd-ebe4-496a-aa21-5250f013fb6a Hungary
229f3462-2ee6-4f36-b903-b13f9f326ccc Belgium
0a655671-91bb-4c30-abcb-bf88175dfd54 Estonia
27a90f80-5133-4fee-a25f-4ed18bb31079 Sweden
e9f15a24-f273-4745-b0e5-4d291ee7bd3c Sweden
15ebc437-8c23-4583-8110-c55842b72f66 Poland
733ce1f0-28c1-4667-bbd5-7aa7a6f4b6f3 France
4f0096f4-ee7a-49dd-b4b4-1a9b0f3c93c1 Hungary
0a655671-91bb-4c30-abcb-bf88175dfd54 Estonia
cdf5fa2d-c770-47d1-ae9c-25b3fae5456c France
6b1e957d-0b45-4727-8a4e-daddf21de2c3 Poland
43cdcb5d-3eb9-4dba-8a46-c29fa099b16d Bulgaria
2f928a58-549e-452e-aad1-0a978ec5177c Netherlands
9c55d6ea-0cf9-4488-a155-3de7b5c51f52 Czech Republic
528ea7bd-ebe4-496a-aa21-5250f013fb6a Hungary
ac2ce2e7-62cf-4bd7-9df2-8f109e5c25f7 Spain
cdf5fa2d-c770-47d1-ae9c-25b3fae5456c France
29bc1d49-adfc-4658-aa48-ef186d5ba5f8 Germany
c92bce42-2b75-45a4-9056-fa2f4bb7b41f Germany
2992b52f-7b87-45f4-b381-28b7bba5be37 Norway
9cf13e41-1ed8-4004-892e-65414e6d28fa Belgium
b8f31556-8cb5-4859-be97-dc75da484494 Germany
229f3462-2ee6-4f36-b903-b13f9f326ccc Belgium
ac2ce2e7-62cf-4bd7-9df2-8f109e5c25f7 Spain
df50f696-e491-4cb0-b053-af68d06fe35f Denmark
43cdcb5d-3eb9-4dba-8a46-c29fa099b16d Bulgaria
4cbc62b0-ff31-46ff-9a3c-b036ba37eef6 Finland
65380bcb-0993-43a3-a2de-832f80f3d62f Germany
9cf13e41-1ed8-4004-892e-65414e6d28fa Belgium
9c55d6ea-0cf9-4488-a155-3de7b5c51f52 Czech Republic
6edfb2b5-8dfd-4d11-b8a8-7fe900b3837d Germany
15ebc437-8c23-4583-8110-c55842b72f66 Poland
27a90f80-5133-4fee-a25f-4ed18bb31079 Sweden
b8f31556-8cb5-4859-be97-dc75da484494 Germany
4f0096f4-ee7a-49dd-b4b4-1a9b0f3c93c1 Hungary
29bc1d49-adfc-4658-aa48-ef186d5ba5f8 Germany
2f928a58-549e-452e-aad1-0a978ec5177c Netherlands
e9f15a24-f273-4745-b0e5-4d291ee7bd3c Sweden
4cbc62b0-ff31-46ff-9a3c-b036ba37eef6 Finland
c0b52fd3-5ab1-464d-9ac5-2c55bf436111 Croatia
c92bce42-2b75-45a4-9056-fa2f4bb7b41f Germany
671b61d2-035d-4fc7-a7f8-682f21ec0689 Portugal
c0b52fd3-5ab1-464d-9ac5-2c55bf436111 Croatia
df50f696-e491-4cb0-b053-af68d06fe35f Denmark
b8e72718-a514-4b73-ae88-b379f17e7c84 Poland
65380bcb-0993-43a3-a2de-832f80f3d62f Germany
733ce1f0-28c1-4667-bbd5-7aa7a6f4b6f3 France
2992b52f-7b87-45f4-b381-28b7bba5be37 Norway
532baf70-f0b6-4818-a6d8-da5ae0784647 Greece
532baf70-f0b6-4818-a6d8-da5ae0784647 Greece
671b61d2-035d-4fc7-a7f8-682f21ec0689 Portugal
6edfb2b5-8dfd-4d11-b8a8-7fe900b3837d Germany
6b1e957d-0b45-4727-8a4e-daddf21de2c3 Poland
b8e72718-a514-4b73-ae88-b379f17e7c84 Poland
Environmental
Temperatura do ar ambienteOperation -40 ... 125 °C
Informação ambiental9AKK108467A6707
Ordering
Order Code US and CanadaXT7LE410DGFF000XXX
EAN8056221015387
Quantidade Mínima de Encomenda1 piece
Número de tarifa aduaneira85362090
Dimensions
Largura Líquida do Produto280 mm
Altura Líquida do Produto268 mm
Profundidade/Comprimento Líquidos do Produto166 mm
Peso Líquido do Produto12.5 kg
Container Information
Unidades de embalagem Nível 1box 1 piece
Largura da embalagem Nível 1360 mm
Altura da embalagem Nível 1350 mm
Profundidade/Comprimento da embalagem Nível 1360 mm
Peso bruto da embalagem Nível 114 kg
Nível de Embalagem 1 EAN8056221015387
Additional Information
Circuit Breaker Type to be AssociatedPower Distribution
Tipo de produto principalSACE Tmax XT
Nome de ProdutoMoulded Case Circuit Breaker
Tipo de produtoAutomatic Circuit Breaker
VersionF
CAD Dimensional Drawing1SDH002065A1390
1SDH002065A1338
Technical
Current TypeAC
Electrical Durability3000 cycle
60 cycles per hour
Mechanical Durability10000 cycle
60 cycles per hour
Número de polos4P
Encomenda Múltipla1 piece
Power Lossat Rated Operating Conditions per Pole 37 W
Corrente nominal (In)1000 A
Rated Impulse Withstand Voltage (Uimp)8 kV
Rated Insulation Voltage (Ui)1000 V
Tensão operacional nominal690 V AC
Rated Service Short-Circuit Breaking Capacity (Ics)(220 V AC) 200 kA
(230 V AC) 200 kA
(240 V AC) 200 kA
(380 V AC) 120 kA
(415 V AC) 120 kA
(440 V AC) 100 kA
(500 V AC) 85 kA
(525 V AC) 65 kA
(690 V AC) 50 kA
Rated Short-time Withstand Current Low Voltage (Icw)20 kA
Rated Ultimate Short-Circuit Breaking Capacity (Icu)(220 V AC) 200 kA
(230 V AC) 200 kA
(240 V AC) 200 kA
(380 V AC) 120 kA
(415 V AC) 120 kA
(440 V AC) 100 kA
(500 V AC) 85 kA
(525 V AC) 65 kA
(690 V AC) 50 kA
Rated Uninterrupted Current (Iu)1000 A
ReleaseEkip Dip LSIG
Tipo de lançamentoEL
Short-Circuit Performance LevelL
NormasIEC60947-2
Sub-typeXT7
Terminal Connection TypeFront
Certificates and Declarations
Ficha de dados, informação técnica1SDC210100D0206
1SDC210099D0206
Declaração de conformidade -CE9AKK107046A9648
Mechanical Drawings1SDH002013A1101
Wiring Diagram1SDM000002A1001
Instruções e Manuais1SDH002013A1001
1SDH002013A1002
External Classifications and Standards
ETIM 9EC000228 - Power circuit-breaker for trafo/generator/installation protection
ETIM 10EC000228 - Power circuit-breaker for trafo/generator/installation protection
Código de classificação do objetoQ
Categoria REEE5. Small Equipment (No External Dimension More Than 50 cm)
eClassV11.1 : 27370409

ETIM for 1SDA101235R1 Componentes industriais para Baixa Tensão (EC000228)

Nome da característicaCorrente permanente nominal Iu (EF001389)
Valor da característica1000 A
Nome da característicaIntervalo de tensões especificadas (EF003977)
Valor da característica690 V
Nome da característicaConfiguração de corrente da proteção contra sobrecargas (EF002336)
Valor da característica1000 A
Nome da característicaIntervalo de configuração do atraso de rearme após curto-circuíto (EF007129)
Valor da característica1000 A
Nome da característicaFaixa de ajuste da disparo em curto-circuito não retardada (EF007131)
Valor da característica1000 A
Nome da característicaProteção integrada de falta à terra (EF007296)
Valor da característicaNão
Nome da característicaTipo de conexão elétrica do circuito principal (EF006819)
Valor da característicaConexão por parafuso
Nome da característicaConstrução do dispositivo (EF008240)
Valor da característicaTécnica de instalação fixa para dispositivo embutido
Nome da característicaAdequado para montagem em calha DIN (calha superior) (EF007250)
Valor da característicaNão
Nome da característicaMontagem em calha DIN (calha superior) opcional (EF008904)
Valor da característicaNão
Nome da característicaNúmero de contatos auxiliares como contato normalmente fechado (EF001377)
Valor da característica0
Nome da característicaNúmero de contatos auxiliares como contato normalmente aberto (EF001376)
Valor da característica0
Nome da característicaNúmero de contatos auxiliares como contato de comutação (EF003531)
Valor da característica0
Nome da característicaRelé de sinalização de gatilho disponível (EF007006)
Valor da característicaNão
Nome da característicaCom passagem de subtensão integrada (EF001390)
Valor da característicaNão
Nome da característicaNúmero de polos (EF001391)
Valor da característica4
Nome da característicaPosição de conexão do circuito de corrente principal (EF006671)
Valor da característicaLado frontal
Nome da característicaTipo de elemento de controlo (EF006976)
Valor da característicaAlavanca/alavanca
Nome da característicaDispositivo completo com unidade de proteção (EF008906)
Valor da característicaSim
Nome da característicaAcionamento do motor integrado (EF006697)
Valor da característicaNão
Nome da característicaAcionamento do motor opcional (EF007386)
Valor da característicaSim
Nome da característicaGrau de proteção (IP) (EF005474)
Valor da característicaIP20

DATASHEET - PDF
