Ver más grande

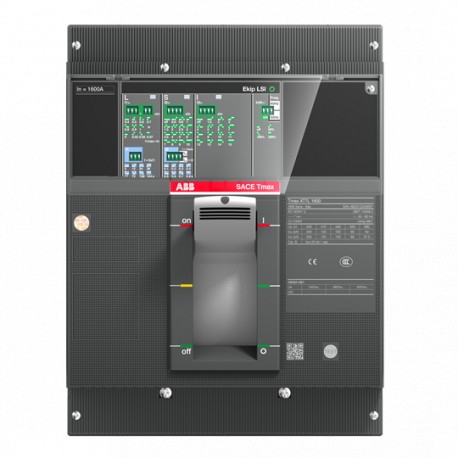

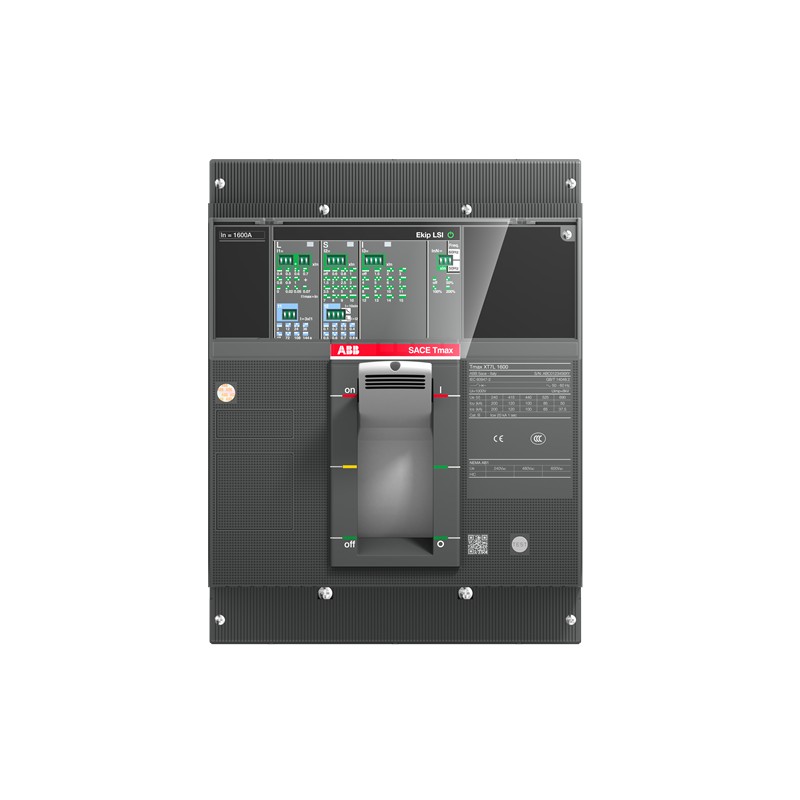

1SDA100956R1 ABB XT7L 1250 Ekip Dip LS/I In 1250A 3p F F
1SDA100956R1
ABB
XT7L 1250 Ekip Dip LS/I In=1250A 3p F F
Componentes industriales de baja tensión > Interruptor para protección de transformadores, generadores y sistemas
Caja moldeada "Isomax-Tmax"
Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB
Más vendidos
▲Más Información
▲| ABB EcoSolutions | |
|---|---|
| ABB EcoSolutions | Sí |
| Emplazamiento ABB cumpliendo el objetivo de residuos al vertedero | UL 2799 Validación de cero residuos a vertederos disponible |
| Instrucciones de desmontaje al final de la vida útil | 9AKK108468A2357 |
| Declaración Ambiental de Producto - EPD | 9AKK108468A1895 |
| 9AKK108468A4404 | |
| Tasa de reciclabilidad del producto según EN45555 | Diseño para cerrar ciclos de recursos - Norma EN45555 - 64.1 % |
| Cumplimiento de Materiales | |
| Declaración REACH | 9AKK108466A1425 |
| Información sobre RoHS | 9AKK108466A1424 |
| Estado de RoHS | Siguiendo la Directiva de la UE 2011/65/UE y la Enmienda 2015/863 22 de julio de 2019 |
| Plantilla de notificación de minerales de conflicto (CMRT) | 9AKK108467A5658 |
| Ley de Control de Sustancias Tóxicas - TSCA | 9AKK108467A8326 |
| SCIP | 31d8fcac-6882-4919-94a6-150fe8c7391c Italy |
| SCIP simplificado | 6e830ae8-9f22-475e-94bd-7eb526e5f7ca Denmark |
| fb6bf1c5-0bb7-42f7-9f2e-6cb45783a925 Sweden | |
| 5bf449a7-9629-4097-a52f-36d785d3323d Germany | |
| d1e1f201-9a1d-4571-80ac-711b5f92cc7a Belgium | |
| da4927ab-8ae4-44ea-ade2-01d1a759b115 Spain | |
| 8d8f2b1e-76a2-4435-9c94-08b12b9c0bca Hungary | |
| b09349cf-da5e-45a6-9ab6-5b059f46e773 Belgium | |
| 142c4017-2fe5-4341-b93d-0ebf5be10f69 Finland | |
| c4d66b09-e4ac-445e-a755-8f68a91e409d Poland | |
| 50c75c5f-4e40-4cd0-8e0c-a0d2437aedd7 Sweden | |
| 8d43e3ff-d26d-4285-a8a7-5c8afb77289d Hungary | |
| fc4fbf29-d0ab-4470-acee-3266591768da Greece | |
| 0cbfb93b-516f-4984-86fd-affa857cef9c France | |
| f41fca2a-a2b8-460c-ba4d-dfec0b16729b Germany | |
| 2da55d11-d576-4570-ab4e-a33df19f0b21 Portugal | |
| 522d2c4d-d6d2-4351-acbb-18a3d60f5417 Poland | |
| e9e7f5eb-efd5-403f-9689-4cc6eebf9233 Germany | |
| e92b6569-c8f8-4848-9602-fa61ebb7992b Bulgaria | |
| d98b284d-367a-4103-820c-2f7c0b6c86d2 Poland | |
| ff6eab1e-3f1e-458b-b819-3331774cdd43 Norway | |
| 1b705611-9893-4a6d-8e63-3f1f9e60e534 Estonia | |
| 6441d298-0d7a-4093-b06d-a712a21984c7 Czech Republic | |
| 5f5a18f7-b324-4427-84fa-e2d9082d3259 Germany | |
| ed12b902-c22e-4855-a5a4-8ea1742f0e34 France | |
| 0e4fe7d4-f018-4e4b-8071-d422ac68985f Germany | |
| 2d0bfd90-31cd-46a3-a17d-18c52b3f08e0 Croatia | |
| 478d6f72-f5df-45db-9f0f-a78f582c99f8 Netherlands | |
| Ambiente | |
| Temperatura ambiente | Funcionamiento -40 ... 125 °C |
| Información medioambiental | 9AKK108467A6707 |
| Clasificación | |
| Código de pedido EE.UU. y Canadá | XT7LE312EEFF000XXX |
| Número E (Noruega) | 4380681 |
| EAN | 8056221010108 |
| Cantidad mínima de pedido | 1 piece |
| Código arancelario | 85362090 |
| Dimensiones | |
| Ancho del product | 210 mm |
| Alto del producto | 268 mm |
| Largo del product | 166 mm |
| Peso del product | 13.585 kg |
| Información de Embalaje | |
| Embalaje Nivel 1 Unidades | caja 1 piece |
| Embalaje Nivel 1 Ancho | 280 mm |
| Embalaje Nivel 1 Alto | 350 mm |
| Embalaje Nivel 1 Largo | 360 mm |
| Embalaje Nivel 1 Peso | 14.3 kg |
| Embalaje Nivel 1 EAN | 8056221010108 |
| Información Adicional | |
| Tipo de disyuntor a asociar | Distribución de energía |
| Tipo de producto principal | SACE Tmax XT |
| Nombre del producto | Moulded Case Circuit Breaker |
| Tipo de producto | Automatic Circuit Breaker |
| Versión | F |
| Dibujo dimensional CAD | 1SDH002065A1336 |
| 1SDH002065A1338 | |
| Técnica | |
| Tipo actual | AC |
| Durabilidad eléctrica | 3000 cycle |
| 60 cycles per hour | |
| Durabilidad mecánica | 10000 cycle |
| 60 cycles per hour | |
| Número de polos | 3P |
| Orden múltiple | 1 piece |
| Pérdida de potencia | en condiciones nominales de funcionamiento por polo 57 W |
| Corriente nominal (In) | 1250 A |
| Tensión nominal soportada por impulsos (Uimp) | 8 kV |
| Tensión nominal de aislamiento (Ui) | 1000 V |
| Tensión nominal de operación | 690 V AC |
| Capacidad nominal de corte en cortocircuito en servicio (Ics) | (220 V AC) 200 kA |
| (230 V AC) 200 kA | |
| (240 V AC) 200 kA | |
| (380 V AC) 120 kA | |
| (415 V AC) 120 kA | |
| (440 V AC) 100 kA | |
| (500 V AC) 85 kA | |
| (525 V AC) 65 kA | |
| (690 V AC) 50 kA | |
| Corriente nominal de corta duración Tensión baja (Icw) | 20 kA |
| Capacidad nominal de corte en cortocircuito (Icu) | (220 V AC) 200 kA |
| (230 V AC) 200 kA | |
| (240 V AC) 200 kA | |
| (380 V AC) 120 kA | |
| (415 V AC) 120 kA | |
| (440 V AC) 100 kA | |
| (500 V AC) 85 kA | |
| (525 V AC) 65 kA | |
| (690 V AC) 50 kA | |
| Corriente nominal ininterrumpida (Iu) | 1250 A |
| Liberar | Ekip Dip LS/I |
| Tipo de desbloqueo | EL |
| Nivel de rendimiento de cortocircuito | L |
| Normas | IEC60947-2 |
| Subtipo | XT7 |
| Tipo de conexión del terminal | Frente |
| Certificados y Declaraciones (Número de Documento) | |
| Ficha técnica, información técnica | 1SDC210100D0206 |
| 1SDC210099D0206 | |
| Declaración de conformidad - CE | 9AKK107046A9648 |
| Dibujos mecánicos | 1SDH002013A1101 |
| Diagrama de cableado | 1SDM000002A1001 |
| Instrucciones y manuales | 1SDH002013A1001 |
| 1SDH002013A1002 | |
| Clasificaciones y estándares externos | |
| ETIM 9 | EC000228 - Power circuit-breaker for trafo/generator/installation protection |
| ETIM 10 | EC000228 - Power circuit-breaker for trafo/generator/installation protection |
| Código de clasificación de objetos | Q |
| Categoría RAEE | 5. Equipo pequeño (sin dimensión externa de más de 50 cm) |
| Clase electrónica | V11.1 : 27370409 |
| Característica | Valor |
|---|---|
| Intensidad nominal permanente Iu (EF001389) | 1250 A |
| Tensión nominal (EF003977) | 690 V |
| Ajuste actual de liberación de sobrecarga (EF002336) | 1250 A |
| Rango de ajuste de liberación retardada de cortocircuito a corto plazo (EF007129) | 1250 A |
| Rango de ajuste de liberación instantánea de cortocircuito (EF007131) | 1250 A |
| Protección de fallo a tierra integrada (EF007296) | No |
| Tipo de conexión del circuito de corriente principal (EF006819) | Conexión de tornillo |
| Construcción del dispositivo (EF008240) | Técnica integrada fija para dispositivo integrado |
| Apto para montaje en carril DIN (EF007250) | No |
| Montaje en rail DIN opcional (EF008904) | No |
| Número de contactos auxiliares normalmente cerrados (EF001377) | 0 |
| Número de contactos auxiliares normalmente abiertos (EF001376) | 0 |
| Número de contactos auxiliares como contacto de cambio (EF003531) | 0 |
| Con alarma activada (EF007006) | No |
| Con liberación de baja tensión integrada (EF001390) | No |
| Número de polos (EF001391) | 3 |
| Posición de la conexión para el circuito principal de tensión (EF006671) | Parte frontal |
| Ejecución del elemento accionador (EF006976) | Maneta |
| Aparato completo con dispositivo de protección (EF008906) | Sí |
| Accionamiento motorizado integrado (EF006697) | No |
| Accionamiento motorizado opcional (EF007386) | Sí |
| Grado de protección (IP) (EF005474) | IP20 |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATALOGO TMAX XT ES.pdf | 62 Mbytes |
|
