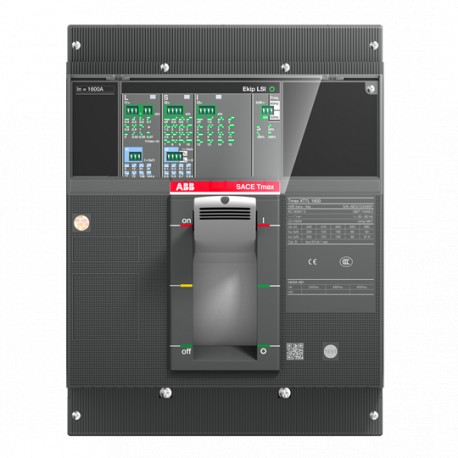

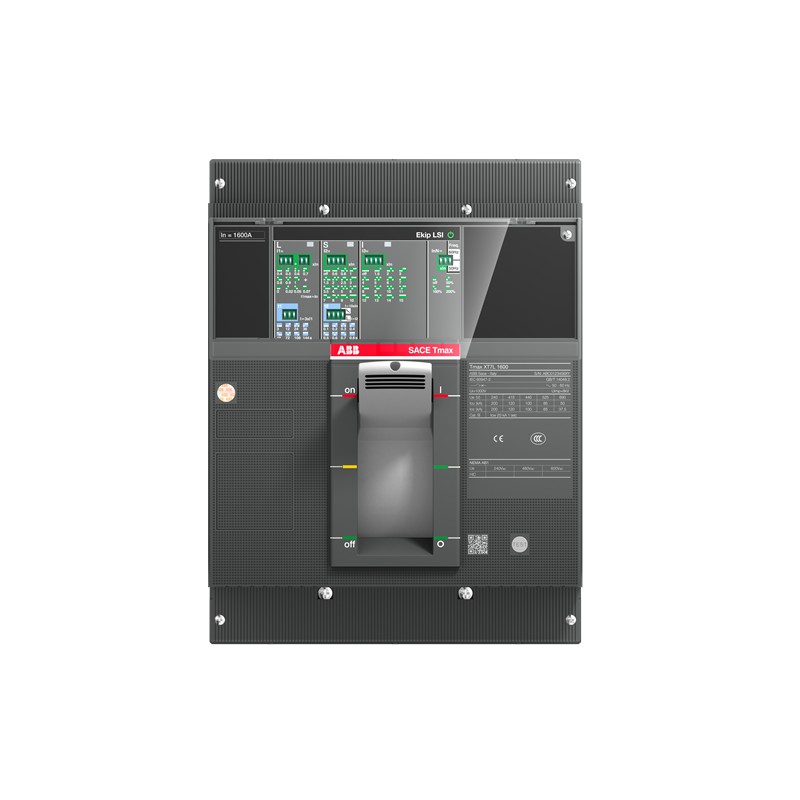

1SDA100956R1 ABB XT7L 1250 Ekip Dip LS/I In 1250A 3p F F
1SDA100956R1
ABB
XT7L 1250 Ekip Dip LS/I In=1250A 3p F F
Apparecchi elettrici a bassa tensione > Breaker per trasformatori / generatori / impianti
scatolati "Isomax-Tmax"
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB
Più venduti
▲Dettagli
▲| ABB EcoSolutions | |
|---|---|
| ABB EcoSolutions | Sì |
| ABB Site Meeting Group Waste To Landfill Target | UL 2799 Zero Waste To Landfill Validation available |
| End Of Life Disassembling Instructions | 9AKK108468A2357 |
| Dichiarazione prodotto ambientale - EPD | 9AKK108468A1895 |
| 9AKK108468A4404 | |
| Recyclability Rate of the Product acc. to EN45555 | Design for Closing Resource Loops - Standard EN45555 - 64.1 % |
| Material Compliance | |
| REACH Declaration | 9AKK108466A1425 |
| Informazioni RoHS | 9AKK108466A1424 |
| Dichiarazione RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| Conflict Minerals Reporting Template (CMRT) | 9AKK108467A5658 |
| Toxic Substances Control Act - TSCA | 9AKK108467A8326 |
| SCIP | 31d8fcac-6882-4919-94a6-150fe8c7391c Italia (IT) |
| SCIP semplificato | 6e830ae8-9f22-475e-94bd-7eb526e5f7ca Danimarca (DK) |
| fb6bf1c5-0bb7-42f7-9f2e-6cb45783a925 Svezia (SE) | |
| 5bf449a7-9629-4097-a52f-36d785d3323d Germania (DE) | |
| d1e1f201-9a1d-4571-80ac-711b5f92cc7a Belgio (BE) | |
| da4927ab-8ae4-44ea-ade2-01d1a759b115 Spagna (ES) | |
| 8d8f2b1e-76a2-4435-9c94-08b12b9c0bca Ungheria (HU) | |
| b09349cf-da5e-45a6-9ab6-5b059f46e773 Belgio (BE) | |
| 142c4017-2fe5-4341-b93d-0ebf5be10f69 Finlandia (FI) | |
| c4d66b09-e4ac-445e-a755-8f68a91e409d Polania (PL) | |
| 50c75c5f-4e40-4cd0-8e0c-a0d2437aedd7 Svezia (SE) | |
| 8d43e3ff-d26d-4285-a8a7-5c8afb77289d Ungheria (HU) | |
| fc4fbf29-d0ab-4470-acee-3266591768da Grecia (GR) | |
| 0cbfb93b-516f-4984-86fd-affa857cef9c Francia (FR) | |
| f41fca2a-a2b8-460c-ba4d-dfec0b16729b Germania (DE) | |
| 2da55d11-d576-4570-ab4e-a33df19f0b21 Portogallo (PT) | |
| 522d2c4d-d6d2-4351-acbb-18a3d60f5417 Polania (PL) | |
| e9e7f5eb-efd5-403f-9689-4cc6eebf9233 Germania (DE) | |
| e92b6569-c8f8-4848-9602-fa61ebb7992b Bulgaria (BG) | |
| d98b284d-367a-4103-820c-2f7c0b6c86d2 Polania (PL) | |
| ff6eab1e-3f1e-458b-b819-3331774cdd43 Norvegia (NO) | |
| 1b705611-9893-4a6d-8e63-3f1f9e60e534 Estonia (EE) | |
| 6441d298-0d7a-4093-b06d-a712a21984c7 Repubblica Ceca (CZ) | |
| 5f5a18f7-b324-4427-84fa-e2d9082d3259 Germania (DE) | |
| ed12b902-c22e-4855-a5a4-8ea1742f0e34 Francia (FR) | |
| 0e4fe7d4-f018-4e4b-8071-d422ac68985f Germania (DE) | |
| 2d0bfd90-31cd-46a3-a17d-18c52b3f08e0 Croazia (HR) | |
| 478d6f72-f5df-45db-9f0f-a78f582c99f8 Paesi Bassi (Olanda) (NL) | |
| Dati ambientali | |
| Temperatura ambiente | In funzione -40 ... 125 °C |
| Informazioni ambientali | 9AKK108467A6707 |
| Ordinazione | |
| Codice ordine locale_USCON | XT7LE312EEFF000XXX |
| E-Number (Norway) | 4380681 |
| EAN | 8056221010108 |
| Quantità minima di ordinazione | 1 pezzo (i) |
| Codice tariffario doganale | 85362090 |
| Dimensioni | |
| Larghezza prodotto | 210 mm |
| Altezza prodotto | 268 mm |
| Profondità prodotto | 166 mm |
| Peso netto prodotto | 13.585 kg |
| Informazioni imballo | |
| Unità imballo livello 1 | box 1 pezzo (i) |
| Larghezza imballo livello 1 | 280 mm |
| Altezza imballo livello 1 | 350 mm |
| Profondità imballo livello 1 | 360 mm |
| Peso lordo imballo livello 1 | 14.3 kg |
| EAN imballo livello 1 | 8056221010108 |
| Informazioni addizionali | |
| Tipo di interruttore da associare | Power Distribution |
| Tipo principale prodotto | SACE Tmax XT |
| Nome prodotto | Moulded Case Circuit Breaker |
| Tipo prodotto | Automatic Circuit Breaker |
| Versione | F |
| CAD Dimensional Drawing | 1SDH002065A1336 |
| 1SDH002065A1338 | |
| Dati tecnici | |
| Tipo di corrente | AC |
| Durata elettrica | 3000 ciclo (i) |
| 60 cicli orari | |
| Durata meccanica | 10000 ciclo (i) |
| 60 cicli orari | |
| Numero di poli | 3P |
| Ordine multiplo | 1 pezzo (i) |
| Perdita di potenza | a Condizioni Operative Nominali per Polo 57 W |
| Corrente nominale (In) | 1250 A |
| Tensione di tenuta ad impulso (Uimp) | 8 kV |
| Tensione nominale di isolamento (Ui) | 1000 V |
| Tensione nominale di funzionamento | 690 V AC |
| Potere di cortocircuito di servizio nominale (Ics) | (220 V AC) 200 kA |
| (230 V AC) 200 kA | |
| (240 V AC) 200 kA | |
| (380 V AC) 120 kA | |
| (415 V AC) 120 kA | |
| (440 V AC) 100 kA | |
| (500 V AC) 85 kA | |
| (525 V AC) 65 kA | |
| (690 V AC) 50 kA | |
| Corrente nominale ammissibile di breve durata (Icw) | 20 kA |
| Potere di cortocircuito estremo nominale (Icu) | (220 V AC) 200 kA |
| (230 V AC) 200 kA | |
| (240 V AC) 200 kA | |
| (380 V AC) 120 kA | |
| (415 V AC) 120 kA | |
| (440 V AC) 100 kA | |
| (500 V AC) 85 kA | |
| (525 V AC) 65 kA | |
| (690 V AC) 50 kA | |
| Corrente nominale ininterrotta (Iu) | 1250 A |
| Sgancio | Ekip Dip LS/I |
| Tipo di sgancio | EL |
| Livello di prestazioni in cortocircuito | L |
| Norme di riferimento | IEC60947-2 |
| Sottotipo | XT7 |
| Tipo di connessione morsetto | Front |
| Certificati e dichiarazioni (numero del documento) | |
| Scheda tecnica | 1SDC210100D0206 |
| 1SDC210099D0206 | |
| Dichiarazione di conformità - CE | 9AKK107046A9648 |
| Disegni meccanici | 1SDH002013A1101 |
| Schema elettrico | 1SDM000002A1001 |
| Istruzioni e manuali | 1SDH002013A1001 |
| 1SDH002013A1002 | |
| Classificazioni e standard esterni | |
| ETIM 9 | EC000228 - Power circuit-breaker for trafo/generator/installation protection |
| ETIM 10 | EC000228 - Power circuit-breaker for trafo/generator/installation protection |
| Codice classificazione oggetto | Q |
| Categoria RAEE | 5. Piccole apparecchiature (nessuna dimensione esterna superiore a 50 cm) |
| eClass | V11.1 : 27370409 |
| Caratteristica | Valore |
|---|---|
| corrente permanente nominale Iu (EF001389) | 1250 A |
| tensione nominale (EF003977) | 690 V |
| campo di corrente dell'interruttore di sovraccarico (EF002336) | 1250 A |
| intervallo di regolazione dell'attivatore di corto circuito con ritardo breve (EF007129) | 1250 A |
| intervallo di regolazione dell'attivatore di corto circuito non ritardato (EF007131) | 1250 A |
| protezione dalle dispersioni a terra integrata (EF007296) | No |
| tipo di collegamento circuito elettrico principale (EF006819) | raccordo a bullone |
| tipologia costruttiva dell'apparecchio (EF008240) | apparecchio da incasso, tecnica a installazione fissa |
| adatto per montaggio su guida a cappello (EF007250) | No |
| montaggio su guida a DIN opzionale (EF008904) | No |
| numero di contatti ausiliari, contatti di riposo (EF001377) | 0 |
| numero di contatti ausiliari, contatti di chiusura (EF001376) | 0 |
| numero di contatti ausiliari, invertitori (EF003531) | 0 |
| con segnalatore di intervento presente (EF007006) | No |
| con sganciatore di minima tensione integrato (EF001390) | No |
| numero di poli (EF001391) | 3 |
| posizione del collegamento per circuito elettrico principale (EF006671) | davanti |
| tipo di elemento di azionamento (EF006976) | manetta |
| apparecchio completo con unità di sicurezza (EF008906) | Sì |
| azionamento a motore integrato (EF006697) | No |
| azionamento a motore opzionale (EF007386) | Sì |
| grado di protezione (IP) (EF005474) | IP20 |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOG ABB TMAX XT EN.pdf | 70 Mbytes |
|
