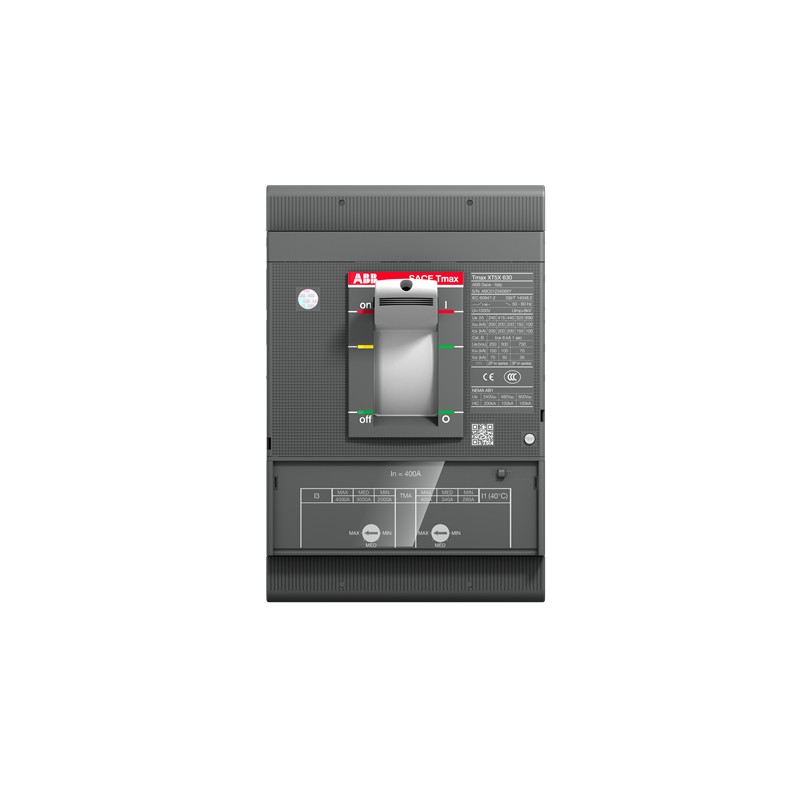

1SDA100415R1 ABB XT5S 400 TMA 400-4000 3p F F
1SDA100415R1
ABB
XT5S 400 TMA 400-4000 3p F F
Componentes industriales de baja tensión > Interruptor para protección de transformadores, generadores y sistemas
Caja moldeada "Isomax-Tmax"
Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB
Más vendidos
▲Más Información
▲| ABB EcoSolutions | |
|---|---|
| ABB EcoSolutions | Sí |
| Emplazamiento ABB cumpliendo el objetivo de residuos al vertedero | UL 2799 Validación de cero residuos a vertederos disponible |
| Instrucciones de desmontaje al final de la vida útil | 9AKK108468A2353 |
| Declaración Ambiental de Producto - EPD | 9AKK108468A9746 |
| 9AKK108468A1893 | |
| Tasa de reciclabilidad del producto según EN45555 | Diseño para cerrar ciclos de recursos - Norma EN45555 - 59.6 % |
| Cumplimiento de Materiales | |
| Declaración REACH | 9AKK108466A1425 |
| Información sobre RoHS | 9AKK108466A1424 |
| Estado de RoHS | Siguiendo la Directiva de la UE 2011/65/UE y la Enmienda 2015/863 22 de julio de 2019 |
| Plantilla de notificación de minerales de conflicto (CMRT) | 9AKK108467A5658 |
| Ley de Control de Sustancias Tóxicas - TSCA | 9AKK108467A8326 |
| SCIP | cc014527-db68-4617-8348-db896044b199 Italy |
| SCIP simplificado | a951c8ee-9c8d-41ef-a2f2-c2c8b8e23ce7 Hungary |
| cfa57215-9ead-490d-b558-f213cb516d8c Poland | |
| 74a8242b-83d1-4f3b-8326-48b78da1ac62 Estonia | |
| a7379c8f-89fb-4a8d-b48a-37c8e4cc3e07 France | |
| 1a665466-792f-435f-a4f5-c3bafb3624fc Bulgaria | |
| e7be3152-9bb8-4480-8d08-d0192cea016e Netherlands | |
| de4beb21-6a33-4ee2-8fb1-0483077514a6 Czech Republic | |
| 471c694a-27a3-434b-bab8-15cbd3d6106b Hungary | |
| 74a8242b-83d1-4f3b-8326-48b78da1ac62 Estonia | |
| f4f424e2-15ba-4395-b436-b879b8cabd8f Belgium | |
| ff62239b-c6dd-4d72-b9c3-34d381b9b442 Sweden | |
| 4b6414cb-df7e-4c60-8d48-dfafa3935989 Spain | |
| 3caded50-2443-4b3f-9248-35f9d609fc06 Sweden | |
| ee561393-d82d-4a85-90df-0094dcde30de Poland | |
| dbd38bd0-9d3c-4089-b402-ca38557da887 France | |
| a7379c8f-89fb-4a8d-b48a-37c8e4cc3e07 France | |
| a951c8ee-9c8d-41ef-a2f2-c2c8b8e23ce7 Hungary | |
| 4b6414cb-df7e-4c60-8d48-dfafa3935989 Spain | |
| 57316f24-dfc2-48bb-b89d-f9977379d26c Germany | |
| c202fc1e-79b5-4e59-9a5c-197688f231bb Germany | |
| d622d46f-d7b7-41c5-9236-e89fef49246e Denmark | |
| 1a665466-792f-435f-a4f5-c3bafb3624fc Bulgaria | |
| fa444d03-3429-40be-9c6e-88982211ba76 Norway | |
| fba0d894-c5b7-4d72-acf8-2cbfdbfd62a5 Belgium | |
| 1e0c3a27-3ece-4b37-863b-208eecc96c1b Germany | |
| f4f424e2-15ba-4395-b436-b879b8cabd8f Belgium | |
| 523f3bfb-0963-4190-a139-e540fd030f8a Germany | |
| 3543b803-d4c7-4b2b-a3a9-ea5a8de63cfc Finland | |
| fba0d894-c5b7-4d72-acf8-2cbfdbfd62a5 Belgium | |
| de4beb21-6a33-4ee2-8fb1-0483077514a6 Czech Republic | |
| ee561393-d82d-4a85-90df-0094dcde30de Poland | |
| 1e0c3a27-3ece-4b37-863b-208eecc96c1b Germany | |
| ff62239b-c6dd-4d72-b9c3-34d381b9b442 Sweden | |
| b73d2ba9-2880-4d7b-babd-5b8326437e74 Germany | |
| 3caded50-2443-4b3f-9248-35f9d609fc06 Sweden | |
| e7be3152-9bb8-4480-8d08-d0192cea016e Netherlands | |
| 471c694a-27a3-434b-bab8-15cbd3d6106b Hungary | |
| c202fc1e-79b5-4e59-9a5c-197688f231bb Germany | |
| 75aab4d8-fe90-4e73-865d-192765c66504 Croatia | |
| 57316f24-dfc2-48bb-b89d-f9977379d26c Germany | |
| c6efae00-718c-4cae-b514-601f6276483f Portugal | |
| f8249b51-20a9-4cca-a676-1958769f834a Poland | |
| d622d46f-d7b7-41c5-9236-e89fef49246e Denmark | |
| 75aab4d8-fe90-4e73-865d-192765c66504 Croatia | |
| fa444d03-3429-40be-9c6e-88982211ba76 Norway | |
| dbd38bd0-9d3c-4089-b402-ca38557da887 France | |
| 80387626-99f2-45c1-895a-6a67f64062be Greece | |
| 3543b803-d4c7-4b2b-a3a9-ea5a8de63cfc Finland | |
| 523f3bfb-0963-4190-a139-e540fd030f8a Germany | |
| c6efae00-718c-4cae-b514-601f6276483f Portugal | |
| 80387626-99f2-45c1-895a-6a67f64062be Greece | |
| f8249b51-20a9-4cca-a676-1958769f834a Poland | |
| b73d2ba9-2880-4d7b-babd-5b8326437e74 Germany | |
| cfa57215-9ead-490d-b558-f213cb516d8c Poland | |
| Ambiente | |
| Información medioambiental | 9AKK108467A6707 |
| Clasificación | |
| Código de pedido EE.UU. y Canadá | XT5SE340ABFF000XXX |
| Número E (Noruega) | 4380270 |
| EAN | 8056221004923 |
| Cantidad mínima de pedido | 1 piece |
| Código arancelario | 85362090 |
| Dimensiones | |
| Ancho del product | 140 mm |
| Alto del producto | 205 mm |
| Largo del product | 103.5 mm |
| Peso del product | 4.775 kg |
| Información de Embalaje | |
| Embalaje Nivel 1 Unidades | caja 1 piece |
| Embalaje Nivel 1 Ancho | 250 mm |
| Embalaje Nivel 1 Alto | 245 mm |
| Embalaje Nivel 1 Largo | 285 mm |
| Embalaje Nivel 1 Peso | 5.263 kg |
| Embalaje Nivel 1 EAN | 8056221004923 |
| Información Adicional | |
| Tipo de disyuntor a asociar | Distribución de energía |
| Tipo de producto principal | SACE Tmax XT |
| Nombre del producto | Moulded Case Circuit Breaker |
| Tipo de producto | Automatic Circuit Breaker |
| Versión | F |
| Dibujo dimensional CAD | 1SDH002065A1115 |
| 1SDH002065A1131 | |
| Técnica | |
| Tipo actual | AC/DC |
| Durabilidad eléctrica | 7000 cycle |
| 60 cycles per hour | |
| Durabilidad mecánica | 20000 cycle |
| 120 cycles per hour | |
| Número de polos | 3P |
| Orden múltiple | 1 piece |
| Pérdida de potencia | 24.1 W |
| Corriente nominal (In) | 400 A |
| Tensión nominal soportada por impulsos (Uimp) | 8 kV |
| Ajuste de la corriente de cortocircuito instantánea nominal (Ii) | 2000…4000 A |
| Tensión nominal de aislamiento (Ui) | 1000 V |
| Tensión nominal de operación | 690 V AC |
| 750 V DC | |
| Capacidad nominal de corte en cortocircuito en servicio (Ics) | (220 V AC) 85 kA |
| (230 V AC) 85 kA | |
| (240 V AC) 85 kA | |
| (380 V AC) 50 kA | |
| (415 V AC) 50 kA | |
| (440 V AC) 50 kA | |
| (500 V AC) 30 kA | |
| (525 V AC) 30 kA | |
| (690 V AC) 25 kA | |
| (250 V DC) 2 Poles in Series 30 kA | |
| (500 V DC) 2 Poles in Series 30 kA | |
| Corriente nominal de corta duración Tensión baja (Icw) | 5 kA |
| Capacidad nominal de corte en cortocircuito (Icu) | (220 V AC) 85 kA |
| (230 V AC) 85 kA | |
| (240 V AC) 85 kA | |
| (380 V AC) 50 kA | |
| (415 V AC) 50 kA | |
| (440 V AC) 50 kA | |
| (500 V AC) 30 kA | |
| (525 V AC) 30 kA | |
| (690 V AC) 25 kA | |
| (250 V DC) 2 Poles in Series 35 kA | |
| (500 V DC) 2 Poles in Series 35 kA | |
| Corriente nominal ininterrumpida (Iu) | 400 A |
| Liberar | TMA |
| Tipo de desbloqueo | TM |
| Rango de ajuste | 280…400 A |
| Nivel de rendimiento de cortocircuito | S |
| Normas | IEC60947-2 |
| Subtipo | XT5 |
| Tipo de conexión del terminal | Frente |
| Certificados y Declaraciones (Número de Documento) | |
| Ficha técnica, información técnica | 1SDC210100D0206 |
| 1SDC210099D0206 | |
| Declaración de conformidad - CE | 9AKK107680A2824 |
| Dibujos mecánicos | 1SDH002011A1101 |
| Diagrama de cableado | 1SDM000005A1001 |
| Instrucciones y manuales | 1SDH002011A1001 |
| Clasificaciones y estándares externos | |
| ETIM 9 | EC000228 - Power circuit-breaker for trafo/generator/installation protection |
| ETIM 10 | EC000228 - Power circuit-breaker for trafo/generator/installation protection |
| Código de clasificación de objetos | Q |
| Categoría RAEE | 5. Equipo pequeño (sin dimensión externa de más de 50 cm) |
| Clase electrónica | V11.1 : 27370409 |
| Característica | Valor |
|---|---|
| Intensidad nominal permanente Iu (EF001389) | 400 A |
| Tensión nominal (EF003977) | 690 V |
| Ajuste actual de liberación de sobrecarga (EF002336) | 160.0 A |
| Rango de ajuste de liberación instantánea de cortocircuito (EF007131) | 2000 A |
| Protección de fallo a tierra integrada (EF007296) | No |
| Tipo de conexión del circuito de corriente principal (EF006819) | Conexión de tornillo |
| Construcción del dispositivo (EF008240) | Técnica integrada fija para dispositivo integrado |
| Apto para montaje en carril DIN (EF007250) | No |
| Montaje en rail DIN opcional (EF008904) | No |
| Número de contactos auxiliares normalmente cerrados (EF001377) | 0 |
| Número de contactos auxiliares normalmente abiertos (EF001376) | 0 |
| Número de contactos auxiliares como contacto de cambio (EF003531) | 0 |
| Con alarma activada (EF007006) | No |
| Con liberación de baja tensión integrada (EF001390) | No |
| Número de polos (EF001391) | 3 |
| Posición de la conexión para el circuito principal de tensión (EF006671) | Parte frontal |
| Ejecución del elemento accionador (EF006976) | Maneta |
| Aparato completo con dispositivo de protección (EF008906) | Sí |
| Accionamiento motorizado integrado (EF006697) | No |
| Accionamiento motorizado opcional (EF007386) | Sí |
| Grado de protección (IP) (EF005474) | IP20 |
