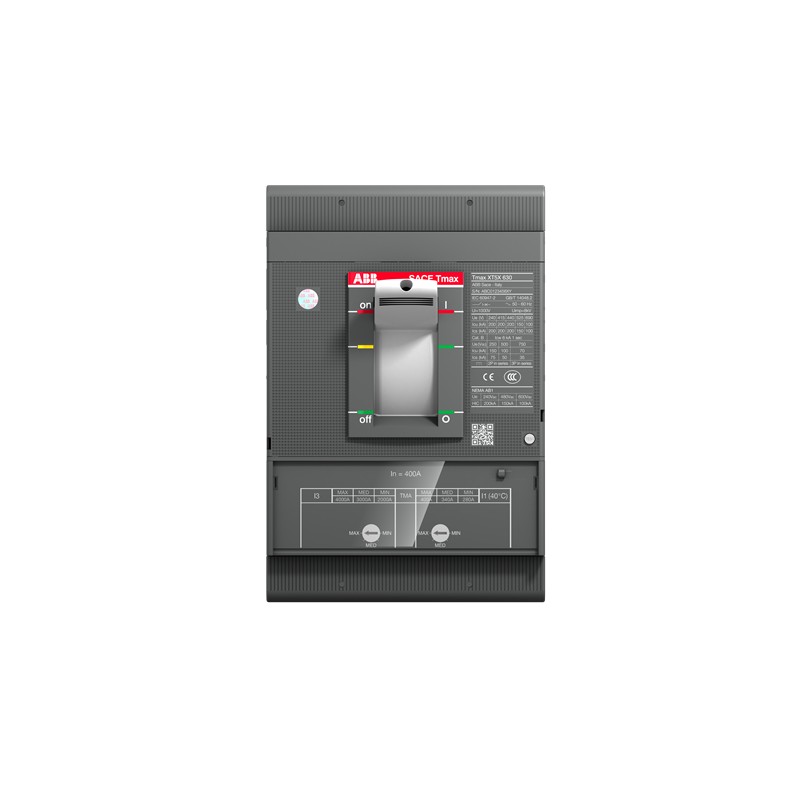

1SDA100415R1 ABB XT5S 400 TMA 400-4000 3p F F
1SDA100415R1
ABB
XT5S 400 TMA 400-4000 3p F F
Kompaktleistungsschalter Tmax XT5 mit vorderseitigen Anschlüssen, 3polig
Niederspannungsschaltgeräte > Leistungsschalter für Trafo-, Generator- und Anlagenschutz
Geformte Fall " Isomax - Tmax "
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB
Bestseller
▲Mehr Infos
▲| ABB EcoSolutions | |
|---|---|
| ABB EcoSolutions | Ja |
| ABB Konzernziel für die Deponierung von Abfällen | UL 2799 Nachweis Null Abfall auf Deponien verfügbar |
| Demontageanleitung für End-of-Life-Produkte | 9AKK108468A2353 |
| Umweltprodukterklärung - EPD | 9AKK108468A9746 |
| 9AKK108468A1893 | |
| Recyclingfähigkeitsquote des Produkts gemäß DIN EN45555 | Methode zum Schließen von Ressourcenkreisläufen - nach DIN EN45555 - 59.6 % |
| Material Compliance | |
| REACH Erklärung | 9AKK108466A1425 |
| RoHS Erklärung | 9AKK108466A1424 |
| RoHS Information | nach EU Richtlinie 2011/65/EU und Ergänzungen 2015/863 22. Juli 2019 |
| Konfliktmineralien-Berichtsvorlage (CMRT) | 9AKK108467A5658 |
| Gefahrstoff-Überwachungsgesetz - TSCA | 9AKK108467A8326 |
| SCIP | cc014527-db68-4617-8348-db896044b199 Italien (IT) |
| Vereinfachtes SCIP | a951c8ee-9c8d-41ef-a2f2-c2c8b8e23ce7 Ungarn (HU) |
| cfa57215-9ead-490d-b558-f213cb516d8c Polen (PL) | |
| 74a8242b-83d1-4f3b-8326-48b78da1ac62 Estland (EE) | |
| a7379c8f-89fb-4a8d-b48a-37c8e4cc3e07 Frankreich (FR) | |
| 1a665466-792f-435f-a4f5-c3bafb3624fc Bulgarien (BG) | |
| e7be3152-9bb8-4480-8d08-d0192cea016e Niederlande (NL) | |
| de4beb21-6a33-4ee2-8fb1-0483077514a6 Tschechische Republik (CZ) | |
| 471c694a-27a3-434b-bab8-15cbd3d6106b Ungarn (HU) | |
| 74a8242b-83d1-4f3b-8326-48b78da1ac62 Estland (EE) | |
| f4f424e2-15ba-4395-b436-b879b8cabd8f Belgien (BE) | |
| ff62239b-c6dd-4d72-b9c3-34d381b9b442 Schweden (SE) | |
| 4b6414cb-df7e-4c60-8d48-dfafa3935989 Spanien (ES) | |
| 3caded50-2443-4b3f-9248-35f9d609fc06 Schweden (SE) | |
| ee561393-d82d-4a85-90df-0094dcde30de Polen (PL) | |
| dbd38bd0-9d3c-4089-b402-ca38557da887 Frankreich (FR) | |
| a7379c8f-89fb-4a8d-b48a-37c8e4cc3e07 Frankreich (FR) | |
| a951c8ee-9c8d-41ef-a2f2-c2c8b8e23ce7 Ungarn (HU) | |
| 4b6414cb-df7e-4c60-8d48-dfafa3935989 Spanien (ES) | |
| 57316f24-dfc2-48bb-b89d-f9977379d26c Deutschland (DE) | |
| c202fc1e-79b5-4e59-9a5c-197688f231bb Deutschland (DE) | |
| d622d46f-d7b7-41c5-9236-e89fef49246e Dänemark (DK) | |
| 1a665466-792f-435f-a4f5-c3bafb3624fc Bulgarien (BG) | |
| fa444d03-3429-40be-9c6e-88982211ba76 Norwegen (NO) | |
| fba0d894-c5b7-4d72-acf8-2cbfdbfd62a5 Belgien (BE) | |
| 1e0c3a27-3ece-4b37-863b-208eecc96c1b Deutschland (DE) | |
| f4f424e2-15ba-4395-b436-b879b8cabd8f Belgien (BE) | |
| 523f3bfb-0963-4190-a139-e540fd030f8a Deutschland (DE) | |
| 3543b803-d4c7-4b2b-a3a9-ea5a8de63cfc Finnland (FI) | |
| fba0d894-c5b7-4d72-acf8-2cbfdbfd62a5 Belgien (BE) | |
| de4beb21-6a33-4ee2-8fb1-0483077514a6 Tschechische Republik (CZ) | |
| ee561393-d82d-4a85-90df-0094dcde30de Polen (PL) | |
| 1e0c3a27-3ece-4b37-863b-208eecc96c1b Deutschland (DE) | |
| ff62239b-c6dd-4d72-b9c3-34d381b9b442 Schweden (SE) | |
| b73d2ba9-2880-4d7b-babd-5b8326437e74 Deutschland (DE) | |
| 3caded50-2443-4b3f-9248-35f9d609fc06 Schweden (SE) | |
| e7be3152-9bb8-4480-8d08-d0192cea016e Niederlande (NL) | |
| 471c694a-27a3-434b-bab8-15cbd3d6106b Ungarn (HU) | |
| c202fc1e-79b5-4e59-9a5c-197688f231bb Deutschland (DE) | |
| 75aab4d8-fe90-4e73-865d-192765c66504 Kroatien (CR) | |
| 57316f24-dfc2-48bb-b89d-f9977379d26c Deutschland (DE) | |
| c6efae00-718c-4cae-b514-601f6276483f Portugal (PT) | |
| f8249b51-20a9-4cca-a676-1958769f834a Polen (PL) | |
| d622d46f-d7b7-41c5-9236-e89fef49246e Dänemark (DK) | |
| 75aab4d8-fe90-4e73-865d-192765c66504 Kroatien (CR) | |
| fa444d03-3429-40be-9c6e-88982211ba76 Norwegen (NO) | |
| dbd38bd0-9d3c-4089-b402-ca38557da887 Frankreich (FR) | |
| 80387626-99f2-45c1-895a-6a67f64062be Griechenland (GR) | |
| 3543b803-d4c7-4b2b-a3a9-ea5a8de63cfc Finnland (FI) | |
| 523f3bfb-0963-4190-a139-e540fd030f8a Deutschland (DE) | |
| c6efae00-718c-4cae-b514-601f6276483f Portugal (PT) | |
| 80387626-99f2-45c1-895a-6a67f64062be Griechenland (GR) | |
| f8249b51-20a9-4cca-a676-1958769f834a Polen (PL) | |
| b73d2ba9-2880-4d7b-babd-5b8326437e74 Deutschland (DE) | |
| cfa57215-9ead-490d-b558-f213cb516d8c Polen (PL) | |
| Umgebungsbedingungen | |
| Umweltinformationen | 9AKK108467A6707 |
| Bestelldaten | |
| Lokale Bestellnummer_USCON | XT5SE340ABFF000XXX |
| E-Nummer (Norwegen) | 4380270 |
| EAN | 8056221004923 |
| Mindestbestellmenge | 1 Stück |
| Zolltarifnummer | 85362090 |
| Abmessungen | |
| Breite (Netto-Abmessung) | 140 mm |
| Höhe (Netto-Abmessung) | 205 mm |
| Tiefe (Netto-Abmessung) | 103.5 mm |
| Nettogewicht | 4.775 kg |
| Verpackungsinformationen | |
| Menge Verpackungseinheit 1 | Karton 1 Stück |
| Breite Verpackungseinheit 1 | 250 mm |
| Höhe Verpackungseinheit 1 | 245 mm |
| Länge Verpackungseinheit 1 | 285 mm |
| Bruttogewicht Verpackungseinheit 1 | 5.263 kg |
| EAN Verpackungseinheit 1 | 8056221004923 |
| Weitere Informationen | |
| Anschließbar an Leistungsschalter Ty | Energieverteilung |
| Baureihe | SACE Tmax XT |
| Produktname | Kompaktleistungsschalter |
| Produkttyp | CB (Komplettgerät Schalteinheit + Schutzauslöser) |
| Version | F |
| CAD Maßzeichnung | 1SDH002065A1115 |
| 1SDH002065A1131 | |
| Technische Daten | |
| Stromart | AC/DC |
| Elektrische Belastbarkeit | 7000 Zyklen |
| 60 Schaltspiele/Std | |
| Mechanische Lebensdauer | 20000 Zyklen |
| 120 Schaltspiele/Std | |
| Anzahl Pole | 3P |
| Bestellmenge | 1 Stück |
| Verlustleistung | 24.1 W |
| Bemessungsstrom (In) | 400 A |
| Bemessungsstoßspannungsfestigkeit (Uimp) | 8 kV |
| Bemessungsauslösestrom der unverzögerten Auslösung (Ii) | 2000…4000 A |
| Bemessungsisolationsspannung (Ui) | 1000 V |
| Bemessungsbetriebsspannung | 690 V AC |
| 750 V DC | |
| Bemessungsausschaltvermögen Im, Bemessungsfehlerschaltvermögen IΔm (Ics) | (220 V AC) 85 kA |
| (230 V AC) 85 kA | |
| (240 V AC) 85 kA | |
| (380 V AC) 50 kA | |
| (415 V AC) 50 kA | |
| (440 V AC) 50 kA | |
| (500 V AC) 30 kA | |
| (525 V AC) 30 kA | |
| (690 V AC) 25 kA | |
| (250 V DC) 2-polig in Reihe 30 kA | |
| (500 V DC) 2-polig in Reihe 30 kA | |
| Bemessungskurzzeitstromfestigkeit (Icw) | 5 kA |
| Bemessungs-Grenzkurzschlussausschaltvermögen (Icu) | (220 V AC) 85 kA |
| (230 V AC) 85 kA | |
| (240 V AC) 85 kA | |
| (380 V AC) 50 kA | |
| (415 V AC) 50 kA | |
| (440 V AC) 50 kA | |
| (500 V AC) 30 kA | |
| (525 V AC) 30 kA | |
| (690 V AC) 25 kA | |
| (250 V DC) 2-polig in Reihe 35 kA | |
| (500 V DC) 2-polig in Reihe 35 kA | |
| Bemessungsdauerstrom (Iu) | 400 A |
| Auslöser | TMA |
| Auslösertyp | thermomagnetisch |
| Einstellbereich | 280…400 A |
| Kurzschlussfestigkeit | S |
| Normen | IEC60947-2 |
| Produktvariante | XT5 |
| Klemmenanschlussart | vorderseitig |
| Zertifikate und Deklarationen | |
| Datenblatt, technische Information | 2CDC210017C0101 |
| 1SDC210099D0206 | |
| Konformitätserklärung - CE | 9AKK107680A2824 |
| Mechanische Zeichnungen | 1SDH002011A1101 |
| Verdrahtungsplan | 1SDM000005A1001 |
| Montage- und Betriebsanleitung | 1SDH002011A1001 |
| Externe Klassifizierungen und Normen | |
| ETIM 9 | EC000228 - Leistungsschalter für Trafo-, Generator- und Anlagenschutz |
| ETIM 10 | EC000228 - Leistungsschalter für Trafo-, Generator- und Anlagenschutz |
| Kennbuchstabe (elektrische Betriebsmittel) | Q |
| WEEE Kategorie | 5. Kleingeräte, bei denen keine der äußeren Abmessungen mehr als 50 cm beträgt |
| eClass | V11.1 : 27370409 |
| Merkmal | Wert |
|---|---|
| Bemessungsdauerstrom Iu (EF001389) | 400 A |
| Bemessungsspannung (EF003977) | 690 V |
| Überlastauslöser Stromeinstellung (EF002336) | 160.0 A |
| Einstellbereich des unverzögerten Kurzschlussauslösers (EF007131) | 2000 A |
| Integrierter Erdschlussschutz (EF007296) | Nein |
| Anschlussart Hauptstromkreis (EF006819) | Bolzenanschluss |
| Gerätebauart (EF008240) | Einbaugerät Festeinbautechnik |
| Geeignet für Hutschienenmontage (EF007250) | Nein |
| Hutschienenmontage optional (EF008904) | Nein |
| Anzahl der Hilfskontakte als Öffner (EF001377) | 0 |
| Anzahl der Hilfskontakte als Schließer (EF001376) | 0 |
| Anzahl der Hilfskontakte als Wechsler (EF003531) | 0 |
| Mit Ausgelöstmelder (EF007006) | Nein |
| Mit integriertem Unterspannungsauslöser (EF001390) | Nein |
| Polzahl (EF001391) | 3 |
| Position des Anschlusses für Hauptstromkreis (EF006671) | vorne |
| Ausführung des Betätigungselements (EF006976) | Knebel |
| Komplettgerät mit Schutzeinheit (EF008906) | Ja |
| Motorantrieb integriert (EF006697) | Nein |
| Motorantrieb optional (EF007386) | Ja |
| Schutzart (IP) (EF005474) | IP20 |
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF CATALOG ABB TMAX XT EN.pdf | 70 Mbytes |
|
