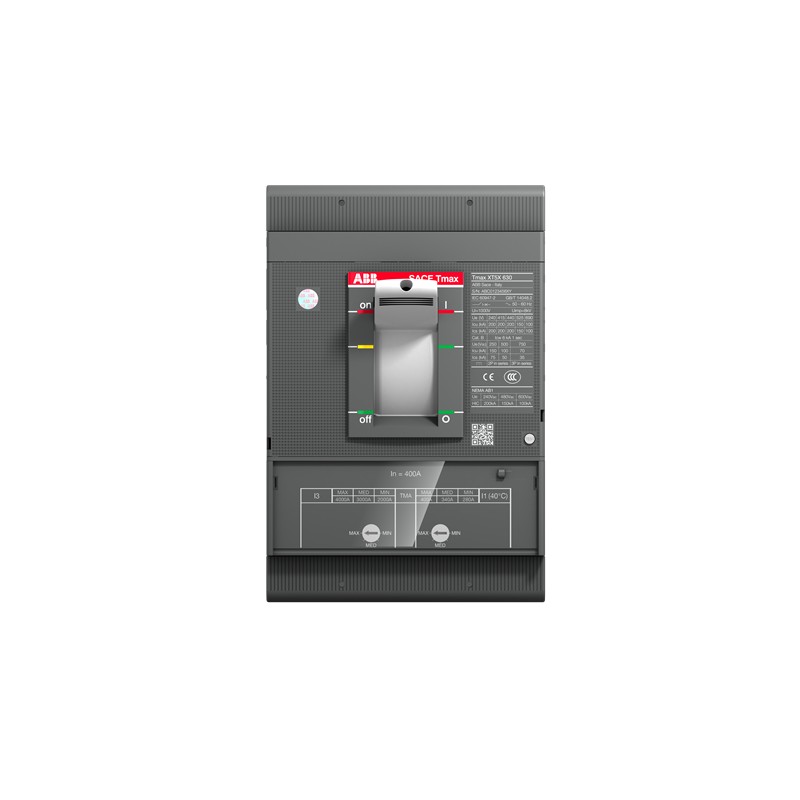

1SDA100414R1 ABB XT5S 400 TMA 320-3200 3p F F
1SDA100414R1
ABB
XT5S 400 TMA 320-3200 3p F F
Componentes industriales de baja tensión > Interruptor para protección de transformadores, generadores y sistemas
Caja moldeada "Isomax-Tmax"
Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB
Más vendidos
▲Más Información
▲| ABB EcoSolutions | |
|---|---|
| ABB EcoSolutions | Sí |
| Emplazamiento ABB cumpliendo el objetivo de residuos al vertedero | UL 2799 Validación de cero residuos a vertederos disponible |
| Instrucciones de desmontaje al final de la vida útil | 9AKK108468A2353 |
| Declaración Ambiental de Producto - EPD | 9AKK108468A9746 |
| 9AKK108468A1893 | |
| Tasa de reciclabilidad del producto según EN45555 | Diseño para cerrar ciclos de recursos - Norma EN45555 - 59.6 % |
| Cumplimiento de Materiales | |
| Declaración REACH | 9AKK108466A1425 |
| Información sobre RoHS | 9AKK108466A1424 |
| Estado de RoHS | Siguiendo la Directiva de la UE 2011/65/UE y la Enmienda 2015/863 22 de julio de 2019 |
| Plantilla de notificación de minerales de conflicto (CMRT) | 9AKK108467A5658 |
| Ley de Control de Sustancias Tóxicas - TSCA | 9AKK108467A8326 |
| SCIP | 0b42750d-9eb1-489a-830a-97f0c8a7fd4f Italy |
| SCIP simplificado | 8e113c7e-dae1-4346-b347-39c9d014eacb Hungary |
| a423880c-7efa-4e86-bf00-bae2786b6019 Czech Republic | |
| a1b79dc4-cb03-4939-831d-d63b4df0ed9a Netherlands | |
| 02b01ee3-0f2a-48c8-b744-3cba344d6df4 Bulgaria | |
| f3e90ffc-863a-4889-85a0-3f2e596c5c96 Hungary | |
| 22c99369-8fb8-4827-9049-843e123e7b15 Poland | |
| 8bd53fb9-1357-4a10-8b8e-46d4847114e7 Estonia | |
| ac1d526a-1447-42f2-b2df-0a70e1459d51 France | |
| b7d4c928-8123-49eb-a169-8ce67cba10b8 Sweden | |
| c8412c91-54f8-4f06-bdeb-070a424decdb Spain | |
| 8bd53fb9-1357-4a10-8b8e-46d4847114e7 Estonia | |
| ca17fceb-9ae1-41e6-a78b-30beb4c313b4 Belgium | |
| eff05545-d082-4d30-82a1-4299f84b6cc2 Poland | |
| d42c7868-09a5-4dda-b53c-ac442654b486 France | |
| bbf51990-2977-4243-98c1-57edf86f4dd4 Sweden | |
| 837b9221-60a9-48a5-ad9c-6177e58b9216 Germany | |
| 0bc15dba-843c-41eb-88cc-7b42e9392182 Germany | |
| ac1d526a-1447-42f2-b2df-0a70e1459d51 France | |
| f3e90ffc-863a-4889-85a0-3f2e596c5c96 Hungary | |
| c8412c91-54f8-4f06-bdeb-070a424decdb Spain | |
| 02b01ee3-0f2a-48c8-b744-3cba344d6df4 Bulgaria | |
| e37ed47f-6ac9-4ab7-8f50-be91fcbb01fd Denmark | |
| ca17fceb-9ae1-41e6-a78b-30beb4c313b4 Belgium | |
| c682f9f7-2b32-4a42-a761-601a251e0510 Germany | |
| 5820f393-27fd-40c6-a1ae-1d7dcffbcdc4 Belgium | |
| 023c2e16-64b6-4eea-8c1f-fefece8e726d Norway | |
| f4d5dab3-89f1-4e92-982d-711f1b5735dd Germany | |
| b7d4c928-8123-49eb-a169-8ce67cba10b8 Sweden | |
| c682f9f7-2b32-4a42-a761-601a251e0510 Germany | |
| a423880c-7efa-4e86-bf00-bae2786b6019 Czech Republic | |
| eff05545-d082-4d30-82a1-4299f84b6cc2 Poland | |
| 5820f393-27fd-40c6-a1ae-1d7dcffbcdc4 Belgium | |
| 81035425-ffbb-43df-9004-66af29cf7e82 Germany | |
| e1ca1b66-379a-4054-9b96-c3531a2cd3cb Finland | |
| b60fab2f-7fdb-4395-a58a-446fff323dbc Greece | |
| d42c7868-09a5-4dda-b53c-ac442654b486 France | |
| e1ca1b66-379a-4054-9b96-c3531a2cd3cb Finland | |
| 81035425-ffbb-43df-9004-66af29cf7e82 Germany | |
| b2a0f79e-1a6d-4103-a7cb-705355db9892 Poland | |
| e37ed47f-6ac9-4ab7-8f50-be91fcbb01fd Denmark | |
| fbe73609-b4dc-4f9e-9004-43b852a1acee Croatia | |
| 023c2e16-64b6-4eea-8c1f-fefece8e726d Norway | |
| 25638da2-80ee-4b70-904c-a74d5d4928ab Portugal | |
| 837b9221-60a9-48a5-ad9c-6177e58b9216 Germany | |
| fbe73609-b4dc-4f9e-9004-43b852a1acee Croatia | |
| a1b79dc4-cb03-4939-831d-d63b4df0ed9a Netherlands | |
| bbf51990-2977-4243-98c1-57edf86f4dd4 Sweden | |
| 8e113c7e-dae1-4346-b347-39c9d014eacb Hungary | |
| 0bc15dba-843c-41eb-88cc-7b42e9392182 Germany | |
| b60fab2f-7fdb-4395-a58a-446fff323dbc Greece | |
| 25638da2-80ee-4b70-904c-a74d5d4928ab Portugal | |
| 22c99369-8fb8-4827-9049-843e123e7b15 Poland | |
| f4d5dab3-89f1-4e92-982d-711f1b5735dd Germany | |
| b2a0f79e-1a6d-4103-a7cb-705355db9892 Poland | |
| Ambiente | |
| Información medioambiental | 9AKK108467A6707 |
| Clasificación | |
| Código de pedido EE.UU. y Canadá | XT5SE332ABFF000XXX |
| Número E (Noruega) | 4380269 |
| EAN | 8056221004916 |
| Cantidad mínima de pedido | 1 piece |
| Código arancelario | 85362090 |
| Dimensiones | |
| Ancho del product | 140 mm |
| Alto del producto | 205 mm |
| Largo del product | 103.5 mm |
| Peso del product | 4.775 kg |
| Información de Embalaje | |
| Embalaje Nivel 1 Unidades | caja 1 piece |
| Embalaje Nivel 1 Ancho | 250 mm |
| Embalaje Nivel 1 Alto | 245 mm |
| Embalaje Nivel 1 Largo | 285 mm |
| Embalaje Nivel 1 Peso | 5.263 kg |
| Embalaje Nivel 1 EAN | 8056221004916 |
| Información Adicional | |
| Tipo de disyuntor a asociar | Distribución de energía |
| Tipo de producto principal | SACE Tmax XT |
| Nombre del producto | Moulded Case Circuit Breaker |
| Tipo de producto | Automatic Circuit Breaker |
| Versión | F |
| Dibujo dimensional CAD | 1SDH002065A1115 |
| 1SDH002065A1131 | |
| Técnica | |
| Tipo actual | AC/DC |
| Durabilidad eléctrica | 7000 cycle |
| 60 cycles per hour | |
| Durabilidad mecánica | 20000 cycle |
| 120 cycles per hour | |
| Número de polos | 3P |
| Orden múltiple | 1 piece |
| Pérdida de potencia | 16.9 W |
| Corriente nominal (In) | 320 A |
| Tensión nominal soportada por impulsos (Uimp) | 8 kV |
| Ajuste de la corriente de cortocircuito instantánea nominal (Ii) | 1600…3200 A |
| Tensión nominal de aislamiento (Ui) | 1000 V |
| Tensión nominal de operación | 690 V AC |
| 750 V DC | |
| Capacidad nominal de corte en cortocircuito en servicio (Ics) | (220 V AC) 85 kA |
| (230 V AC) 85 kA | |
| (240 V AC) 85 kA | |
| (380 V AC) 50 kA | |
| (415 V AC) 50 kA | |
| (440 V AC) 50 kA | |
| (500 V AC) 30 kA | |
| (525 V AC) 30 kA | |
| (690 V AC) 25 kA | |
| (250 V DC) 2 Poles in Series 30 kA | |
| (500 V DC) 2 Poles in Series 30 kA | |
| Corriente nominal de corta duración Tensión baja (Icw) | 5 kA |
| Capacidad nominal de corte en cortocircuito (Icu) | (220 V AC) 85 kA |
| (230 V AC) 85 kA | |
| (240 V AC) 85 kA | |
| (380 V AC) 50 kA | |
| (415 V AC) 50 kA | |
| (440 V AC) 50 kA | |
| (500 V AC) 30 kA | |
| (525 V AC) 30 kA | |
| (690 V AC) 25 kA | |
| (250 V DC) 2 Poles in Series 35 kA | |
| (500 V DC) 2 Poles in Series 35 kA | |
| Corriente nominal ininterrumpida (Iu) | 400 A |
| Liberar | TMA |
| Tipo de desbloqueo | TM |
| Rango de ajuste | 224…320 A |
| Nivel de rendimiento de cortocircuito | S |
| Normas | IEC60947-2 |
| Subtipo | XT5 |
| Tipo de conexión del terminal | Frente |
| Certificados y Declaraciones (Número de Documento) | |
| Ficha técnica, información técnica | 1SDC210100D0206 |
| 1SDC210099D0206 | |
| Declaración de conformidad - CE | 9AKK107680A2824 |
| Dibujos mecánicos | 1SDH002011A1101 |
| Diagrama de cableado | 1SDM000005A1001 |
| Instrucciones y manuales | 1SDH002011A1001 |
| Clasificaciones y estándares externos | |
| ETIM 9 | EC000228 - Power circuit-breaker for trafo/generator/installation protection |
| ETIM 10 | EC000228 - Power circuit-breaker for trafo/generator/installation protection |
| Código de clasificación de objetos | Q |
| Categoría RAEE | 5. Equipo pequeño (sin dimensión externa de más de 50 cm) |
| Clase electrónica | V11.1 : 27370409 |
| Característica | Valor |
|---|---|
| Intensidad nominal permanente Iu (EF001389) | 320 A |
| Tensión nominal (EF003977) | 690 V |
| Ajuste actual de liberación de sobrecarga (EF002336) | 128.0 A |
| Rango de ajuste de liberación instantánea de cortocircuito (EF007131) | 1600 A |
| Protección de fallo a tierra integrada (EF007296) | No |
| Tipo de conexión del circuito de corriente principal (EF006819) | Conexión de tornillo |
| Construcción del dispositivo (EF008240) | Técnica integrada fija para dispositivo integrado |
| Apto para montaje en carril DIN (EF007250) | No |
| Montaje en rail DIN opcional (EF008904) | No |
| Número de contactos auxiliares normalmente cerrados (EF001377) | 0 |
| Número de contactos auxiliares normalmente abiertos (EF001376) | 0 |
| Número de contactos auxiliares como contacto de cambio (EF003531) | 0 |
| Con alarma activada (EF007006) | No |
| Con liberación de baja tensión integrada (EF001390) | No |
| Número de polos (EF001391) | 3 |
| Posición de la conexión para el circuito principal de tensión (EF006671) | Parte frontal |
| Ejecución del elemento accionador (EF006976) | Maneta |
| Aparato completo con dispositivo de protección (EF008906) | Sí |
| Accionamiento motorizado integrado (EF006697) | No |
| Accionamiento motorizado opcional (EF007386) | Sí |
| Grado de protección (IP) (EF005474) | IP20 |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATALOGO TMAX XT ES.pdf | 62 Mbytes |
|
