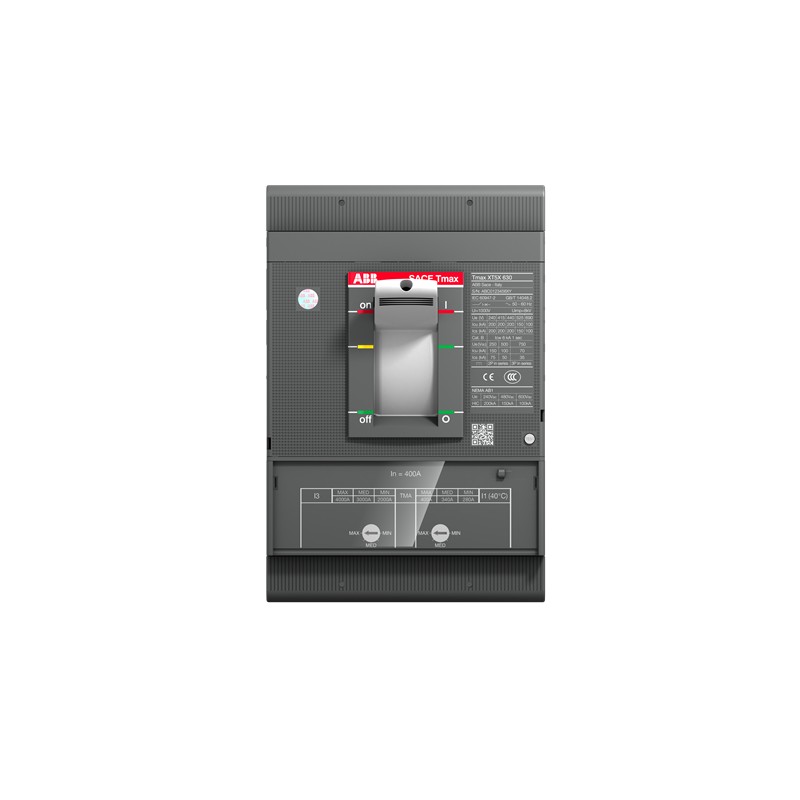

1SDA100414R1 ABB XT5S 400 TMA 320-3200 3p F F
Riferimento: 1SDA100414R1
Produttore: ABB
Descrizione:
XT5S 400 TMA 320-3200 3p F F
Categorie:
- Apparecchi elettrici a bassa tensione > Breaker per trasformatori / generatori / impianti
- ABB > scatolati "Isomax-Tmax"
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB
- Dettagli
- ETIM
- Recensioni
DETTAGLI
| ABB EcoSolutions | |
|---|---|
| ABB EcoSolutions | Sì |
| ABB Site Meeting Group Waste To Landfill Target | UL 2799 Zero Waste To Landfill Validation available |
| End Of Life Disassembling Instructions | 9AKK108468A2353 |
| Dichiarazione prodotto ambientale - EPD | 9AKK108468A9746 |
| 9AKK108468A1893 | |
| Recyclability Rate of the Product acc. to EN45555 | Design for Closing Resource Loops - Standard EN45555 - 59.6 % |
| Material Compliance | |
| REACH Declaration | 9AKK108466A1425 |
| Informazioni RoHS | 9AKK108466A1424 |
| Dichiarazione RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| Conflict Minerals Reporting Template (CMRT) | 9AKK108467A5658 |
| Toxic Substances Control Act - TSCA | 9AKK108467A8326 |
| SCIP | 0b42750d-9eb1-489a-830a-97f0c8a7fd4f Italia (IT) |
| SCIP semplificato | 8e113c7e-dae1-4346-b347-39c9d014eacb Ungheria (HU) |
| a423880c-7efa-4e86-bf00-bae2786b6019 Repubblica Ceca (CZ) | |
| a1b79dc4-cb03-4939-831d-d63b4df0ed9a Paesi Bassi (Olanda) (NL) | |
| 02b01ee3-0f2a-48c8-b744-3cba344d6df4 Bulgaria (BG) | |
| f3e90ffc-863a-4889-85a0-3f2e596c5c96 Ungheria (HU) | |
| 22c99369-8fb8-4827-9049-843e123e7b15 Polania (PL) | |
| 8bd53fb9-1357-4a10-8b8e-46d4847114e7 Estonia (EE) | |
| ac1d526a-1447-42f2-b2df-0a70e1459d51 Francia (FR) | |
| b7d4c928-8123-49eb-a169-8ce67cba10b8 Svezia (SE) | |
| c8412c91-54f8-4f06-bdeb-070a424decdb Spagna (ES) | |
| 8bd53fb9-1357-4a10-8b8e-46d4847114e7 Estonia (EE) | |
| ca17fceb-9ae1-41e6-a78b-30beb4c313b4 Belgio (BE) | |
| eff05545-d082-4d30-82a1-4299f84b6cc2 Polania (PL) | |
| d42c7868-09a5-4dda-b53c-ac442654b486 Francia (FR) | |
| bbf51990-2977-4243-98c1-57edf86f4dd4 Svezia (SE) | |
| 837b9221-60a9-48a5-ad9c-6177e58b9216 Germania (DE) | |
| 0bc15dba-843c-41eb-88cc-7b42e9392182 Germania (DE) | |
| ac1d526a-1447-42f2-b2df-0a70e1459d51 Francia (FR) | |
| f3e90ffc-863a-4889-85a0-3f2e596c5c96 Ungheria (HU) | |
| c8412c91-54f8-4f06-bdeb-070a424decdb Spagna (ES) | |
| 02b01ee3-0f2a-48c8-b744-3cba344d6df4 Bulgaria (BG) | |
| e37ed47f-6ac9-4ab7-8f50-be91fcbb01fd Danimarca (DK) | |
| ca17fceb-9ae1-41e6-a78b-30beb4c313b4 Belgio (BE) | |
| c682f9f7-2b32-4a42-a761-601a251e0510 Germania (DE) | |
| 5820f393-27fd-40c6-a1ae-1d7dcffbcdc4 Belgio (BE) | |
| 023c2e16-64b6-4eea-8c1f-fefece8e726d Norvegia (NO) | |
| f4d5dab3-89f1-4e92-982d-711f1b5735dd Germania (DE) | |
| b7d4c928-8123-49eb-a169-8ce67cba10b8 Svezia (SE) | |
| c682f9f7-2b32-4a42-a761-601a251e0510 Germania (DE) | |
| a423880c-7efa-4e86-bf00-bae2786b6019 Repubblica Ceca (CZ) | |
| eff05545-d082-4d30-82a1-4299f84b6cc2 Polania (PL) | |
| 5820f393-27fd-40c6-a1ae-1d7dcffbcdc4 Belgio (BE) | |
| 81035425-ffbb-43df-9004-66af29cf7e82 Germania (DE) | |
| e1ca1b66-379a-4054-9b96-c3531a2cd3cb Finlandia (FI) | |
| b60fab2f-7fdb-4395-a58a-446fff323dbc Grecia (GR) | |
| d42c7868-09a5-4dda-b53c-ac442654b486 Francia (FR) | |
| e1ca1b66-379a-4054-9b96-c3531a2cd3cb Finlandia (FI) | |
| 81035425-ffbb-43df-9004-66af29cf7e82 Germania (DE) | |
| b2a0f79e-1a6d-4103-a7cb-705355db9892 Polania (PL) | |
| e37ed47f-6ac9-4ab7-8f50-be91fcbb01fd Danimarca (DK) | |
| fbe73609-b4dc-4f9e-9004-43b852a1acee Croazia (HR) | |
| 023c2e16-64b6-4eea-8c1f-fefece8e726d Norvegia (NO) | |
| 25638da2-80ee-4b70-904c-a74d5d4928ab Portogallo (PT) | |
| 837b9221-60a9-48a5-ad9c-6177e58b9216 Germania (DE) | |
| fbe73609-b4dc-4f9e-9004-43b852a1acee Croazia (HR) | |
| a1b79dc4-cb03-4939-831d-d63b4df0ed9a Paesi Bassi (Olanda) (NL) | |
| bbf51990-2977-4243-98c1-57edf86f4dd4 Svezia (SE) | |
| 8e113c7e-dae1-4346-b347-39c9d014eacb Ungheria (HU) | |
| 0bc15dba-843c-41eb-88cc-7b42e9392182 Germania (DE) | |
| b60fab2f-7fdb-4395-a58a-446fff323dbc Grecia (GR) | |
| 25638da2-80ee-4b70-904c-a74d5d4928ab Portogallo (PT) | |
| 22c99369-8fb8-4827-9049-843e123e7b15 Polania (PL) | |
| f4d5dab3-89f1-4e92-982d-711f1b5735dd Germania (DE) | |
| b2a0f79e-1a6d-4103-a7cb-705355db9892 Polania (PL) | |
| Dati ambientali | |
| Informazioni ambientali | 9AKK108467A6707 |
| Ordinazione | |
| Codice ordine locale_USCON | XT5SE332ABFF000XXX |
| E-Number (Norway) | 4380269 |
| EAN | 8056221004916 |
| Quantità minima di ordinazione | 1 pezzo (i) |
| Codice tariffario doganale | 85362090 |
| Dimensioni | |
| Larghezza prodotto | 140 mm |
| Altezza prodotto | 205 mm |
| Profondità prodotto | 103.5 mm |
| Peso netto prodotto | 4.775 kg |
| Informazioni imballo | |
| Unità imballo livello 1 | box 1 pezzo (i) |
| Larghezza imballo livello 1 | 250 mm |
| Altezza imballo livello 1 | 245 mm |
| Profondità imballo livello 1 | 285 mm |
| Peso lordo imballo livello 1 | 5.263 kg |
| EAN imballo livello 1 | 8056221004916 |
| Informazioni addizionali | |
| Tipo di interruttore da associare | Power Distribution |
| Tipo principale prodotto | SACE Tmax XT |
| Nome prodotto | Moulded Case Circuit Breaker |
| Tipo prodotto | Automatic Circuit Breaker |
| Versione | F |
| CAD Dimensional Drawing | 1SDH002065A1115 |
| 1SDH002065A1131 | |
| Dati tecnici | |
| Tipo di corrente | AC/DC |
| Durata elettrica | 7000 ciclo (i) |
| 60 cicli orari | |
| Durata meccanica | 20000 ciclo (i) |
| 120 cicli orari | |
| Numero di poli | 3P |
| Ordine multiplo | 1 pezzo (i) |
| Perdita di potenza | 16.9 W |
| Corrente nominale (In) | 320 A |
| Tensione di tenuta ad impulso (Uimp) | 8 kV |
| Impostazione corrente nominale di cortocircuito istantanea (Ii) | 1600…3200 A |
| Tensione nominale di isolamento (Ui) | 1000 V |
| Tensione nominale di funzionamento | 690 V AC |
| 750 V DC | |
| Potere di cortocircuito di servizio nominale (Ics) | (220 V AC) 85 kA |
| (230 V AC) 85 kA | |
| (240 V AC) 85 kA | |
| (380 V AC) 50 kA | |
| (415 V AC) 50 kA | |
| (440 V AC) 50 kA | |
| (500 V AC) 30 kA | |
| (525 V AC) 30 kA | |
| (690 V AC) 25 kA | |
| (250 V DC) 2 Poli in Serie 30 kA | |
| (500 V DC) 2 Poli in Serie 30 kA | |
| Corrente nominale ammissibile di breve durata (Icw) | 5 kA |
| Potere di cortocircuito estremo nominale (Icu) | (220 V AC) 85 kA |
| (230 V AC) 85 kA | |
| (240 V AC) 85 kA | |
| (380 V AC) 50 kA | |
| (415 V AC) 50 kA | |
| (440 V AC) 50 kA | |
| (500 V AC) 30 kA | |
| (525 V AC) 30 kA | |
| (690 V AC) 25 kA | |
| (250 V DC) 2 Poli in Serie 35 kA | |
| (500 V DC) 2 Poli in Serie 35 kA | |
| Corrente nominale ininterrotta (Iu) | 400 A |
| Sgancio | TMA |
| Tipo di sgancio | TM |
| Campo di impostazione | 224…320 A |
| Livello di prestazioni in cortocircuito | S |
| Norme di riferimento | IEC60947-2 |
| Sottotipo | XT5 |
| Tipo di connessione morsetto | Front |
| Certificati e dichiarazioni (numero del documento) | |
| Scheda tecnica | 1SDC210100D0206 |
| 1SDC210099D0206 | |
| Dichiarazione di conformità - CE | 9AKK107680A2824 |
| Disegni meccanici | 1SDH002011A1101 |
| Schema elettrico | 1SDM000005A1001 |
| Istruzioni e manuali | 1SDH002011A1001 |
| Classificazioni e standard esterni | |
| ETIM 9 | EC000228 - Power circuit-breaker for trafo/generator/installation protection |
| ETIM 10 | EC000228 - Power circuit-breaker for trafo/generator/installation protection |
| Codice classificazione oggetto | Q |
| Categoria RAEE | 5. Piccole apparecchiature (nessuna dimensione esterna superiore a 50 cm) |
| eClass | V11.1 : 27370409 |
ETIM for 1SDA100414R1 Apparecchi elettrici a bassa tensione (EC000228)
Nome caratteristica
Valore caratteristica
Nome caratteristicacorrente permanente nominale Iu (EF001389)
Valore caratteristica320 A
Nome caratteristicatensione nominale (EF003977)
Valore caratteristica690 V
Nome caratteristicacampo di corrente dell'interruttore di sovraccarico (EF002336)
Valore caratteristica128.0 A
Nome caratteristicaintervallo di regolazione dell'attivatore di corto circuito non ritardato (EF007131)
Valore caratteristica1600 A
Nome caratteristicaprotezione dalle dispersioni a terra integrata (EF007296)
Valore caratteristicaNo
Nome caratteristicatipo di collegamento circuito elettrico principale (EF006819)
Valore caratteristicaraccordo a bullone
Nome caratteristicatipologia costruttiva dell'apparecchio (EF008240)
Valore caratteristicaapparecchio da incasso, tecnica a installazione fissa
Nome caratteristicaadatto per montaggio su guida a cappello (EF007250)
Valore caratteristicaNo
Nome caratteristicamontaggio su guida a DIN opzionale (EF008904)
Valore caratteristicaNo
Nome caratteristicanumero di contatti ausiliari, contatti di riposo (EF001377)
Valore caratteristica0
Nome caratteristicanumero di contatti ausiliari, contatti di chiusura (EF001376)
Valore caratteristica0
Nome caratteristicanumero di contatti ausiliari, invertitori (EF003531)
Valore caratteristica0
Nome caratteristicacon segnalatore di intervento presente (EF007006)
Valore caratteristicaNo
Nome caratteristicacon sganciatore di minima tensione integrato (EF001390)
Valore caratteristicaNo
Nome caratteristicanumero di poli (EF001391)
Valore caratteristica3
Nome caratteristicaposizione del collegamento per circuito elettrico principale (EF006671)
Valore caratteristicadavanti
Nome caratteristicatipo di elemento di azionamento (EF006976)
Valore caratteristicamanetta
Nome caratteristicaapparecchio completo con unità di sicurezza (EF008906)
Valore caratteristicaSì
Nome caratteristicaazionamento a motore integrato (EF006697)
Valore caratteristicaNo
Nome caratteristicaazionamento a motore opzionale (EF007386)
Valore caratteristicaSì
Nome caratteristicagrado di protezione (IP) (EF005474)
Valore caratteristicaIP20
