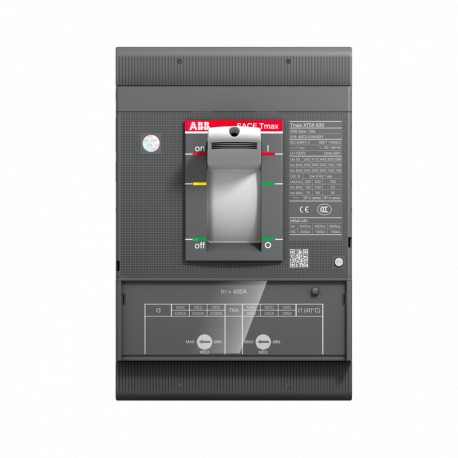

1SDA100346R1 ABB XT5N 630 TMA 500-5000 3p F F
1SDA100346R1
ABB
XT5N 630 TMA 500-5000 3p F F
Componentes industriales de baja tensión > Interruptor para protección de transformadores, generadores y sistemas
Caja moldeada "Isomax-Tmax"
Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB
Más vendidos
▲Más Información
▲| ABB EcoSolutions | |
|---|---|
| ABB EcoSolutions | Sí |
| Emplazamiento ABB cumpliendo el objetivo de residuos al vertedero | UL 2799 Validación de cero residuos a vertederos disponible |
| Instrucciones de desmontaje al final de la vida útil | 9AKK108468A2353 |
| Declaración Ambiental de Producto - EPD | 9AKK108468A9746 |
| 9AKK108468A1893 | |
| Vida útil del producto prolongada | Modularidad del producto |
| Tasa de reciclabilidad del producto según EN45555 | Diseño para cerrar ciclos de recursos - Norma EN45555 - 59.6 % |
| Cumplimiento de Materiales | |
| Declaración REACH | 9AKK108466A1425 |
| Información sobre RoHS | 9AKK108466A1424 |
| Estado de RoHS | Siguiendo la Directiva de la UE 2011/65/UE y la Enmienda 2015/863 22 de julio de 2019 |
| Plantilla de notificación de minerales de conflicto (CMRT) | 9AKK108467A5658 |
| Ley de Control de Sustancias Tóxicas - TSCA | 9AKK108467A8326 |
| SCIP | 914eebce-a04a-4c26-ade4-63bb2f0f18b0 Italy |
| SCIP simplificado | e2811b34-edbc-4ab5-b3d7-d122bfbc8eb7 Germany |
| 5e85d089-0256-4701-a2f7-b1b6eeb1d10d Denmark | |
| c01f7019-1c12-497d-a3db-de38ab46bd53 Bulgaria | |
| e2b6cd6e-bcd8-44df-b3c7-b09139ed4fb1 Germany | |
| 8d943a49-ff7f-4815-b1ed-2d563dd2d5f6 Belgium | |
| 7b687abd-9641-407b-a7f2-7b6008641ada Norway | |
| 5a14e1fe-d67d-4ef8-9c80-ae9a3dd4616d Belgium | |
| 2b51cff0-6922-48fe-a8fa-7f7bf58c71b3 Poland | |
| 5e85d089-0256-4701-a2f7-b1b6eeb1d10d Denmark | |
| f0c6e020-0476-4f08-a7b4-987cfef42d62 Czech Republic | |
| c14fc30f-a5ac-433e-a1b9-9ef636f96ee9 Germany | |
| 97d14c9e-30a1-44f3-b3bf-152ea60f7ec6 Poland | |
| b00d6e9f-bcc3-4c34-bdcd-030d7632c7a6 Finland | |
| 8d943a49-ff7f-4815-b1ed-2d563dd2d5f6 Belgium | |
| 67a678af-b43d-431d-9f8c-03b34c398595 Sweden | |
| e2b6cd6e-bcd8-44df-b3c7-b09139ed4fb1 Germany | |
| d2966d57-02f2-4d34-8f12-48b4f04c266c Poland | |
| b33ba305-eb01-4fba-9fde-49d7ee8cacb2 Greece | |
| 91979fb1-1c3e-4ffc-ad45-f54609a159a5 Portugal | |
| 2b51cff0-6922-48fe-a8fa-7f7bf58c71b3 Poland | |
| c14fc30f-a5ac-433e-a1b9-9ef636f96ee9 Germany | |
| 51e7b131-3187-4cf3-9778-bf2e65138f18 Netherlands | |
| aa28553d-967f-4fc1-a872-9620a5efa91e Sweden | |
| b00d6e9f-bcc3-4c34-bdcd-030d7632c7a6 Finland | |
| 49f90be8-0bff-4539-bfe5-a282720d3165 France | |
| e2811b34-edbc-4ab5-b3d7-d122bfbc8eb7 Germany | |
| ef691b67-e9c4-4a1f-8a37-138bfdbfeeb4 Croatia | |
| 7b687abd-9641-407b-a7f2-7b6008641ada Norway | |
| b33ba305-eb01-4fba-9fde-49d7ee8cacb2 Greece | |
| ef691b67-e9c4-4a1f-8a37-138bfdbfeeb4 Croatia | |
| 91979fb1-1c3e-4ffc-ad45-f54609a159a5 Portugal | |
| 277677d4-0bcf-409b-9aae-94ae0e915eb3 Germany | |
| 6697e47c-f58d-4fe5-8bd0-1c21873a7878 Germany | |
| eb2556fc-9b64-4e7e-82bd-939aaee1782b Hungary | |
| f0c6e020-0476-4f08-a7b4-987cfef42d62 Czech Republic | |
| 51e7b131-3187-4cf3-9778-bf2e65138f18 Netherlands | |
| c01f7019-1c12-497d-a3db-de38ab46bd53 Bulgaria | |
| 2f1df85f-fb39-444d-a70e-c747237f6059 France | |
| be56c6ee-df04-4f4d-aacb-1c4ec9a87d6d Hungary | |
| 5eec3674-b19e-47ce-ae08-16761dd6e042 Spain | |
| be56c6ee-df04-4f4d-aacb-1c4ec9a87d6d Hungary | |
| cc8425bf-d569-4813-a7c8-3036307642fd Estonia | |
| 5a14e1fe-d67d-4ef8-9c80-ae9a3dd4616d Belgium | |
| eb2556fc-9b64-4e7e-82bd-939aaee1782b Hungary | |
| 2f1df85f-fb39-444d-a70e-c747237f6059 France | |
| d2966d57-02f2-4d34-8f12-48b4f04c266c Poland | |
| cc8425bf-d569-4813-a7c8-3036307642fd Estonia | |
| 6697e47c-f58d-4fe5-8bd0-1c21873a7878 Germany | |
| 277677d4-0bcf-409b-9aae-94ae0e915eb3 Germany | |
| aa28553d-967f-4fc1-a872-9620a5efa91e Sweden | |
| 49f90be8-0bff-4539-bfe5-a282720d3165 France | |
| 67a678af-b43d-431d-9f8c-03b34c398595 Sweden | |
| 97d14c9e-30a1-44f3-b3bf-152ea60f7ec6 Poland | |
| 5eec3674-b19e-47ce-ae08-16761dd6e042 Spain | |
| Ambiente | |
| Información medioambiental | 9AKK108467A6707 |
| Clasificación | |
| Código de pedido EE.UU. y Canadá | XT5NE350BBFF000XXX |
| Número E (Noruega) | 4380245 |
| EAN | 8056221004237 |
| Cantidad mínima de pedido | 1 pieza |
| Código arancelario | 85362090 |
| Dimensiones | |
| Ancho del product | 140 mm |
| Alto del producto | 205 mm |
| Largo del product | 103.5 mm |
| Peso del product | 4.775 kg |
| Información de Embalaje | |
| Embalaje Nivel 1 Unidades | caja 1 pieza |
| Embalaje Nivel 1 Ancho | 250 mm |
| Embalaje Nivel 1 Alto | 245 mm |
| Embalaje Nivel 1 Largo | 285 mm |
| Embalaje Nivel 1 Peso | 5.263 kg |
| Embalaje Nivel 1 EAN | 8056221004237 |
| Información Adicional | |
| Tipo de disyuntor a asociar | Distribución de energía |
| Tipo de producto principal | SACE Tmax XT |
| Nombre del producto | Moulded Case Circuit Breaker |
| Tipo de producto | Automatic Circuit Breaker |
| Versión | F |
| Dibujo dimensional CAD | 1SDH002065A1115 |
| 1SDH002065A1131 | |
| Técnica | |
| Tipo actual | AC/DC |
| Durabilidad eléctrica | 5000 cycle |
| 60 cycles per hour | |
| Durabilidad mecánica | 20000 cycle |
| 120 cycles per hour | |
| Número de polos | 3P |
| Orden múltiple | 1 pieza |
| Pérdida de potencia | 33.5 W |
| Corriente nominal (In) | 500 A |
| Tensión nominal soportada por impulsos (Uimp) | 8 kV |
| Ajuste de la corriente de cortocircuito instantánea nominal (Ii) | 2500…5000 A |
| Tensión nominal de aislamiento (Ui) | 1000 V |
| Tensión nominal de operación | 690 V AC |
| 750 V DC | |
| Capacidad nominal de corte en cortocircuito en servicio (Ics) | (220 V AC) 70 kA |
| (230 V AC) 70 kA | |
| (240 V AC) 70 kA | |
| (380 V AC) 36 kA | |
| (415 V AC) 36 kA | |
| (440 V AC) 36 kA | |
| (500 V AC) 25 kA | |
| (525 V AC) 25 kA | |
| (690 V AC) 20 kA | |
| (250 V DC) 2 Poles in Series 6.25 kA | |
| (500 V DC) 2 Poles in Series 6.25 kA | |
| Corriente nominal de corta duración Tensión baja (Icw) | 6 kA |
| Capacidad nominal de corte en cortocircuito (Icu) | (220 V AC) 70 kA |
| (230 V AC) 70 kA | |
| (240 V AC) 70 kA | |
| (380 V AC) 36 kA | |
| (415 V AC) 36 kA | |
| (440 V AC) 36 kA | |
| (500 V AC) 25 kA | |
| (525 V AC) 25 kA | |
| (690 V AC) 20 kA | |
| (250 V DC) 2 Poles in Series 25 kA | |
| (500 V DC) 2 Poles in Series 25 kA | |
| Corriente nominal ininterrumpida (Iu) | 630 A |
| Liberar | TMA |
| Tipo de desbloqueo | TM |
| Rango de ajuste | 350…500 A |
| Nivel de rendimiento de cortocircuito | N |
| Normas | IEC60947-2 |
| Subtipo | XT5 |
| Tipo de conexión del terminal | Frente |
| Certificados y Declaraciones (Número de Documento) | |
| Ficha técnica, información técnica | 1SDC210100D0206 |
| 1SDC210099D0206 | |
| Declaración de conformidad - CE | 9AKK107680A2824 |
| Dibujos mecánicos | 1SDH002011A1101 |
| Diagrama de cableado | 1SDM000005A1001 |
| Instrucciones y manuales | 1SDH002011A1001 |
| Clasificaciones y estándares externos | |
| ETIM 9 | EC000228 - Power circuit-breaker for trafo/generator/installation protection |
| ETIM 10 | EC000228 - Power circuit-breaker for trafo/generator/installation protection |
| Código de clasificación de objetos | Q |
| Categoría RAEE | 5. Equipo pequeño (sin dimensión externa de más de 50 cm) |
| Clase electrónica | V11.1 : 27370409 |
| Característica | Valor |
|---|---|
| Intensidad nominal permanente Iu (EF001389) | 500 A |
| Tensión nominal (EF003977) | 690 V |
| Ajuste actual de liberación de sobrecarga (EF002336) | 200.0 A |
| Rango de ajuste de liberación instantánea de cortocircuito (EF007131) | 2500 A |
| Protección de fallo a tierra integrada (EF007296) | No |
| Tipo de conexión del circuito de corriente principal (EF006819) | Conexión de tornillo |
| Construcción del dispositivo (EF008240) | Técnica integrada fija para dispositivo integrado |
| Apto para montaje en carril DIN (EF007250) | No |
| Montaje en rail DIN opcional (EF008904) | No |
| Número de contactos auxiliares normalmente cerrados (EF001377) | 0 |
| Número de contactos auxiliares normalmente abiertos (EF001376) | 0 |
| Número de contactos auxiliares como contacto de cambio (EF003531) | 0 |
| Con alarma activada (EF007006) | No |
| Con liberación de baja tensión integrada (EF001390) | No |
| Número de polos (EF001391) | 3 |
| Posición de la conexión para el circuito principal de tensión (EF006671) | Parte frontal |
| Ejecución del elemento accionador (EF006976) | Maneta |
| Aparato completo con dispositivo de protección (EF008906) | Sí |
| Accionamiento motorizado integrado (EF006697) | No |
| Accionamiento motorizado opcional (EF007386) | Sí |
| Grado de protección (IP) (EF005474) | IP20 |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATALOGO TMAX XT ES.pdf | 62 Mbytes |
|
