Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica per i dettagli.

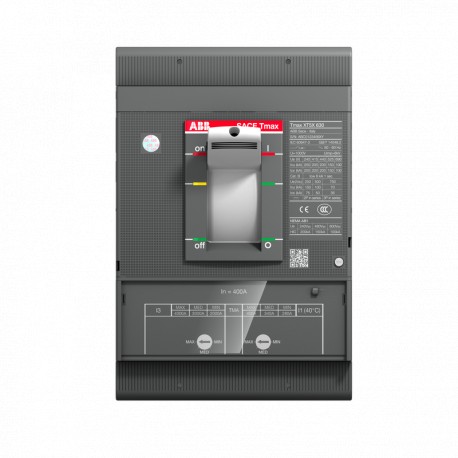

1SDA100346R1 ABB XT5N 630 TMA 500-5000 3p F F
Riferimento: 1SDA100346R1
Produttore: ABB
Descrizione:
XT5N 630 TMA 500-5000 3p F F
Categorie:
- Apparecchi elettrici a bassa tensione > Breaker per trasformatori / generatori / impianti
- ABB > scatolati "Isomax-Tmax"
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB
- Dettagli
- ETIM
- Recensioni
DETTAGLI
| ABB EcoSolutions | |
|---|---|
| ABB EcoSolutions | Sì |
| ABB Site Meeting Group Waste To Landfill Target | UL 2799 Zero Waste To Landfill Validation available |
| End Of Life Disassembling Instructions | 9AKK108468A2353 |
| Dichiarazione prodotto ambientale - EPD | 9AKK108468A9746 |
| 9AKK108468A1893 | |
| Extended Product Lifetime | Product Modularity |
| Recyclability Rate of the Product acc. to EN45555 | Design for Closing Resource Loops - Standard EN45555 - 59.6 % |
| Material Compliance | |
| REACH Declaration | 9AKK108466A1425 |
| Informazioni RoHS | 9AKK108466A1424 |
| Dichiarazione RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| Conflict Minerals Reporting Template (CMRT) | 9AKK108467A5658 |
| Toxic Substances Control Act - TSCA | 9AKK108467A8326 |
| SCIP | 914eebce-a04a-4c26-ade4-63bb2f0f18b0 Italia (IT) |
| SCIP semplificato | e2811b34-edbc-4ab5-b3d7-d122bfbc8eb7 Germania (DE) |
| 5e85d089-0256-4701-a2f7-b1b6eeb1d10d Danimarca (DK) | |
| c01f7019-1c12-497d-a3db-de38ab46bd53 Bulgaria (BG) | |
| e2b6cd6e-bcd8-44df-b3c7-b09139ed4fb1 Germania (DE) | |
| 8d943a49-ff7f-4815-b1ed-2d563dd2d5f6 Belgio (BE) | |
| 7b687abd-9641-407b-a7f2-7b6008641ada Norvegia (NO) | |
| 5a14e1fe-d67d-4ef8-9c80-ae9a3dd4616d Belgio (BE) | |
| 2b51cff0-6922-48fe-a8fa-7f7bf58c71b3 Polania (PL) | |
| 5e85d089-0256-4701-a2f7-b1b6eeb1d10d Danimarca (DK) | |
| f0c6e020-0476-4f08-a7b4-987cfef42d62 Repubblica Ceca (CZ) | |
| c14fc30f-a5ac-433e-a1b9-9ef636f96ee9 Germania (DE) | |
| 97d14c9e-30a1-44f3-b3bf-152ea60f7ec6 Polania (PL) | |
| b00d6e9f-bcc3-4c34-bdcd-030d7632c7a6 Finlandia (FI) | |
| 8d943a49-ff7f-4815-b1ed-2d563dd2d5f6 Belgio (BE) | |
| 67a678af-b43d-431d-9f8c-03b34c398595 Svezia (SE) | |
| e2b6cd6e-bcd8-44df-b3c7-b09139ed4fb1 Germania (DE) | |
| d2966d57-02f2-4d34-8f12-48b4f04c266c Polania (PL) | |
| b33ba305-eb01-4fba-9fde-49d7ee8cacb2 Grecia (GR) | |
| 91979fb1-1c3e-4ffc-ad45-f54609a159a5 Portogallo (PT) | |
| 2b51cff0-6922-48fe-a8fa-7f7bf58c71b3 Polania (PL) | |
| c14fc30f-a5ac-433e-a1b9-9ef636f96ee9 Germania (DE) | |
| 51e7b131-3187-4cf3-9778-bf2e65138f18 Paesi Bassi (Olanda) (NL) | |
| aa28553d-967f-4fc1-a872-9620a5efa91e Svezia (SE) | |
| b00d6e9f-bcc3-4c34-bdcd-030d7632c7a6 Finlandia (FI) | |
| 49f90be8-0bff-4539-bfe5-a282720d3165 Francia (FR) | |
| e2811b34-edbc-4ab5-b3d7-d122bfbc8eb7 Germania (DE) | |
| ef691b67-e9c4-4a1f-8a37-138bfdbfeeb4 Croazia (HR) | |
| 7b687abd-9641-407b-a7f2-7b6008641ada Norvegia (NO) | |
| b33ba305-eb01-4fba-9fde-49d7ee8cacb2 Grecia (GR) | |
| ef691b67-e9c4-4a1f-8a37-138bfdbfeeb4 Croazia (HR) | |
| 91979fb1-1c3e-4ffc-ad45-f54609a159a5 Portogallo (PT) | |
| 277677d4-0bcf-409b-9aae-94ae0e915eb3 Germania (DE) | |
| 6697e47c-f58d-4fe5-8bd0-1c21873a7878 Germania (DE) | |
| eb2556fc-9b64-4e7e-82bd-939aaee1782b Ungheria (HU) | |
| f0c6e020-0476-4f08-a7b4-987cfef42d62 Repubblica Ceca (CZ) | |
| 51e7b131-3187-4cf3-9778-bf2e65138f18 Paesi Bassi (Olanda) (NL) | |
| c01f7019-1c12-497d-a3db-de38ab46bd53 Bulgaria (BG) | |
| 2f1df85f-fb39-444d-a70e-c747237f6059 Francia (FR) | |
| be56c6ee-df04-4f4d-aacb-1c4ec9a87d6d Ungheria (HU) | |
| 5eec3674-b19e-47ce-ae08-16761dd6e042 Spagna (ES) | |
| be56c6ee-df04-4f4d-aacb-1c4ec9a87d6d Ungheria (HU) | |
| cc8425bf-d569-4813-a7c8-3036307642fd Estonia (EE) | |
| 5a14e1fe-d67d-4ef8-9c80-ae9a3dd4616d Belgio (BE) | |
| eb2556fc-9b64-4e7e-82bd-939aaee1782b Ungheria (HU) | |
| 2f1df85f-fb39-444d-a70e-c747237f6059 Francia (FR) | |
| d2966d57-02f2-4d34-8f12-48b4f04c266c Polania (PL) | |
| cc8425bf-d569-4813-a7c8-3036307642fd Estonia (EE) | |
| 6697e47c-f58d-4fe5-8bd0-1c21873a7878 Germania (DE) | |
| 277677d4-0bcf-409b-9aae-94ae0e915eb3 Germania (DE) | |
| aa28553d-967f-4fc1-a872-9620a5efa91e Svezia (SE) | |
| 49f90be8-0bff-4539-bfe5-a282720d3165 Francia (FR) | |
| 67a678af-b43d-431d-9f8c-03b34c398595 Svezia (SE) | |
| 97d14c9e-30a1-44f3-b3bf-152ea60f7ec6 Polania (PL) | |
| 5eec3674-b19e-47ce-ae08-16761dd6e042 Spagna (ES) | |
| Dati ambientali | |
| Informazioni ambientali | 9AKK108467A6707 |
| Ordinazione | |
| Codice ordine locale_USCON | XT5NE350BBFF000XXX |
| E-Number (Norway) | 4380245 |
| EAN | 8056221004237 |
| Quantità minima di ordinazione | 1 pezzo (i) |
| Codice tariffario doganale | 85362090 |
| Dimensioni | |
| Larghezza prodotto | 140 mm |
| Altezza prodotto | 205 mm |
| Profondità prodotto | 103.5 mm |
| Peso netto prodotto | 4.775 kg |
| Informazioni imballo | |
| Unità imballo livello 1 | box 1 pezzo (i) |
| Larghezza imballo livello 1 | 250 mm |
| Altezza imballo livello 1 | 245 mm |
| Profondità imballo livello 1 | 285 mm |
| Peso lordo imballo livello 1 | 5.263 kg |
| EAN imballo livello 1 | 8056221004237 |
| Informazioni addizionali | |
| Tipo di interruttore da associare | Power Distribution |
| Tipo principale prodotto | SACE Tmax XT |
| Nome prodotto | Moulded Case Circuit Breaker |
| Tipo prodotto | Automatic Circuit Breaker |
| Versione | F |
| CAD Dimensional Drawing | 1SDH002065A1115 |
| 1SDH002065A1131 | |
| Dati tecnici | |
| Tipo di corrente | AC/DC |
| Durata elettrica | 5000 ciclo (i) |
| 60 cicli orari | |
| Durata meccanica | 20000 ciclo (i) |
| 120 cicli orari | |
| Numero di poli | 3P |
| Ordine multiplo | 1 pezzo (i) |
| Perdita di potenza | 33.5 W |
| Corrente nominale (In) | 500 A |
| Tensione di tenuta ad impulso (Uimp) | 8 kV |
| Impostazione corrente nominale di cortocircuito istantanea (Ii) | 2500…5000 A |
| Tensione nominale di isolamento (Ui) | 1000 V |
| Tensione nominale di funzionamento | 690 V AC |
| 750 V DC | |
| Potere di cortocircuito di servizio nominale (Ics) | (220 V AC) 70 kA |
| (230 V AC) 70 kA | |
| (240 V AC) 70 kA | |
| (380 V AC) 36 kA | |
| (415 V AC) 36 kA | |
| (440 V AC) 36 kA | |
| (500 V AC) 25 kA | |
| (525 V AC) 25 kA | |
| (690 V AC) 20 kA | |
| (250 V DC) 2 Poli in Serie 6.25 kA | |
| (500 V DC) 2 Poli in Serie 6.25 kA | |
| Corrente nominale ammissibile di breve durata (Icw) | 6 kA |
| Potere di cortocircuito estremo nominale (Icu) | (220 V AC) 70 kA |
| (230 V AC) 70 kA | |
| (240 V AC) 70 kA | |
| (380 V AC) 36 kA | |
| (415 V AC) 36 kA | |
| (440 V AC) 36 kA | |
| (500 V AC) 25 kA | |
| (525 V AC) 25 kA | |
| (690 V AC) 20 kA | |
| (250 V DC) 2 Poli in Serie 25 kA | |
| (500 V DC) 2 Poli in Serie 25 kA | |
| Corrente nominale ininterrotta (Iu) | 630 A |
| Sgancio | TMA |
| Tipo di sgancio | TM |
| Campo di impostazione | 350…500 A |
| Livello di prestazioni in cortocircuito | N |
| Norme di riferimento | IEC60947-2 |
| Sottotipo | XT5 |
| Tipo di connessione morsetto | Front |
| Certificati e dichiarazioni (numero del documento) | |
| Scheda tecnica | 1SDC210100D0206 |
| 1SDC210099D0206 | |
| Dichiarazione di conformità - CE | 9AKK107680A2824 |
| Disegni meccanici | 1SDH002011A1101 |
| Schema elettrico | 1SDM000005A1001 |
| Istruzioni e manuali | 1SDH002011A1001 |
| Classificazioni e standard esterni | |
| ETIM 9 | EC000228 - Power circuit-breaker for trafo/generator/installation protection |
| ETIM 10 | EC000228 - Power circuit-breaker for trafo/generator/installation protection |
| Codice classificazione oggetto | Q |
| Categoria RAEE | 5. Piccole apparecchiature (nessuna dimensione esterna superiore a 50 cm) |
| eClass | V11.1 : 27370409 |
ETIM for 1SDA100346R1 Apparecchi elettrici a bassa tensione (EC000228)
Nome caratteristica
Valore caratteristica
Nome caratteristicacorrente permanente nominale Iu (EF001389)
Valore caratteristica500 A
Nome caratteristicatensione nominale (EF003977)
Valore caratteristica690 V
Nome caratteristicacampo di corrente dell'interruttore di sovraccarico (EF002336)
Valore caratteristica200.0 A
Nome caratteristicaintervallo di regolazione dell'attivatore di corto circuito non ritardato (EF007131)
Valore caratteristica2500 A
Nome caratteristicaprotezione dalle dispersioni a terra integrata (EF007296)
Valore caratteristicaNo
Nome caratteristicatipo di collegamento circuito elettrico principale (EF006819)
Valore caratteristicaraccordo a bullone
Nome caratteristicatipologia costruttiva dell'apparecchio (EF008240)
Valore caratteristicaapparecchio da incasso, tecnica a installazione fissa
Nome caratteristicaadatto per montaggio su guida a cappello (EF007250)
Valore caratteristicaNo
Nome caratteristicamontaggio su guida a DIN opzionale (EF008904)
Valore caratteristicaNo
Nome caratteristicanumero di contatti ausiliari, contatti di riposo (EF001377)
Valore caratteristica0
Nome caratteristicanumero di contatti ausiliari, contatti di chiusura (EF001376)
Valore caratteristica0
Nome caratteristicanumero di contatti ausiliari, invertitori (EF003531)
Valore caratteristica0
Nome caratteristicacon segnalatore di intervento presente (EF007006)
Valore caratteristicaNo
Nome caratteristicacon sganciatore di minima tensione integrato (EF001390)
Valore caratteristicaNo
Nome caratteristicanumero di poli (EF001391)
Valore caratteristica3
Nome caratteristicaposizione del collegamento per circuito elettrico principale (EF006671)
Valore caratteristicadavanti
Nome caratteristicatipo di elemento di azionamento (EF006976)
Valore caratteristicamanetta
Nome caratteristicaapparecchio completo con unità di sicurezza (EF008906)
Valore caratteristicaSì
Nome caratteristicaazionamento a motore integrato (EF006697)
Valore caratteristicaNo
Nome caratteristicaazionamento a motore opzionale (EF007386)
Valore caratteristicaSì
Nome caratteristicagrado di protezione (IP) (EF005474)
Valore caratteristicaIP20
