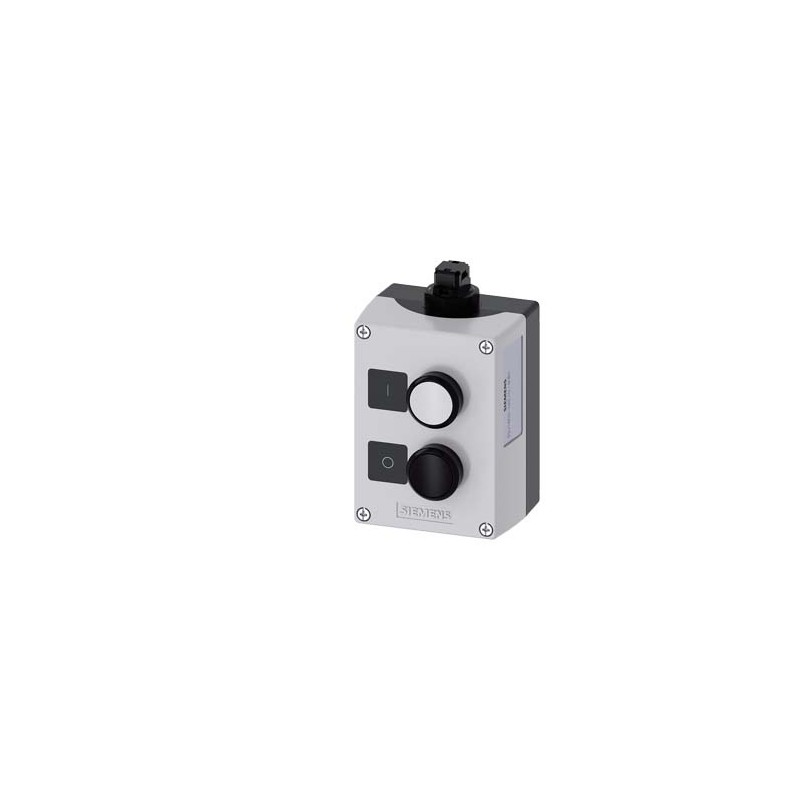

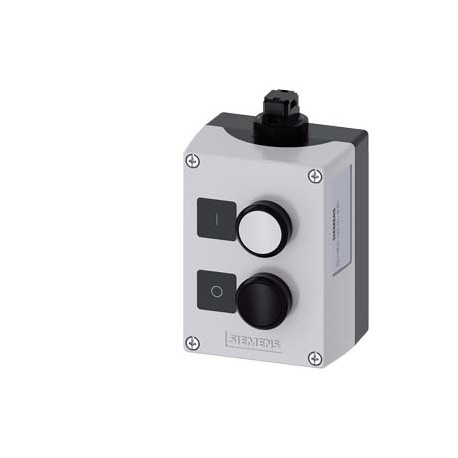

3SU1802-0AC10-4HB1 SIEMENS AS-Interface enclosure for command devices, 22 mm, round, Enclosure material plas..
3SU1802-0AC10-4HB1
SIEMENS
AS-Interface enclosure for command devices, 22 mm, round, Enclosure material plastic, enclosure top part gray, 2 control points plastic, Recess for labels, B=Pushbutton white, label: I, 1 NO, spring-type terminal, A=Pushbutton black label: O 1 NC, spring-type terminal, floor mounting, Insulation displacement system on top, Labels enclosed
AS-INTERFACE BOX FOR CONTROL AP., 22MM, ROUND, PLASTIC BOX, GREY TOP, 2 PLASTIC CONTROL POINTS, RECESS FOR INSERTS, B=WHITE PUSHBUTTON, INSERT: I, 1NA, SPRING TERMINALS, A=BLACK BUTTON PLAQ.: O 1NC, SPRING TERMINALS, BASE FIXING, CONEX. PERF. INSULATION UP. Manufactured to order. Non-Cancelable Non-Returnable.
CONTROL AND CONTACTORS > Commanding and signaling devices
Brand new product in its original packaging covered by the warranties and certifications provided by SIEMENS
Related products
▲Best sellers
▲More info
▲Technical data
| AS-Interface enclosure for command devices, 22 mm, round, Enclosure material plastic, enclosure top part gray, 2 control points plastic, Recess for labels, B=Pushbutton white, label: I, 1 NO, spring-type terminal, A=Pushbutton black label: O 1 NC, spring-type terminal, floor mounting, Insulation displacement system on top, Labels enclosed | ||||||||||||||||||||||||||
| product brand name | SIRIUS ACT | |||||||||||||||||||||||||
| product designation | Enclosures | |||||||||||||||||||||||||
| product type designation | 3SU1 | |||||||||||||||||||||||||
| equipment of commanding and signaling device | A = Pushbutton / B = Pushbutton | |||||||||||||||||||||||||
| manufacturer's article number | ||||||||||||||||||||||||||
| ● of supplied contact module | A1 = 3SU1400-2AA10-3CA0 / B2 = 3SU1400-2AA10-3BA0 | |||||||||||||||||||||||||
| ● of supplied contact module at the command point A 1 | 3SU1400-2AA10-3CA0 | |||||||||||||||||||||||||
| ● of supplied contact module at the command point B 2 | 3SU1400-2AA10-3BA0 | |||||||||||||||||||||||||
| ● of supplied communication module | AB = 3SU1400-2EK10-6AA0 | |||||||||||||||||||||||||
| ● of the supplied holder | A = 3SU1500-0AA10-0AA0, B = 3SU1500-0AA10-0AA0 | |||||||||||||||||||||||||
| ● of the supplied holder at the command point A | 3SU1500-0AA10-0AA0 | |||||||||||||||||||||||||
| ● of the supplied holder at the command point B | 3SU1500-0AA10-0AA0 | |||||||||||||||||||||||||
| ● of the supplied actuator | A = 3SU1000-0AB10-0AA0 / B = 3SU1000-0AB60-0AA0 | |||||||||||||||||||||||||
| ● of the supplied actuator at the command point A | 3SU1000-0AB10-0AA0 | |||||||||||||||||||||||||
| ● of the supplied actuator at the command point B | 3SU1000-0AB60-0AA0 | |||||||||||||||||||||||||
| ● of supplied empty enclosure | 3SU1802-0AA00-0AB1 | |||||||||||||||||||||||||
| ● of supplied accessory | A = 3SU1900-0AF16-0QA0, B = 3SU1900-0AF16-0QB0 | |||||||||||||||||||||||||
| ● of the supplied accessories at the command point A | 3SU1900-0AF16-0QA0 | |||||||||||||||||||||||||
| ● of the supplied accessories at the command point B | 3SU1900-0AF16-0QB0 | |||||||||||||||||||||||||
| Enclosure | ||||||||||||||||||||||||||
| design of the housing | with recess for label | |||||||||||||||||||||||||
| shape of the enclosure front | rectangular | |||||||||||||||||||||||||
| material of the enclosure | plastic | |||||||||||||||||||||||||
| number of command points | 2 | |||||||||||||||||||||||||
| product component | ||||||||||||||||||||||||||
| ● EMERGENCY STOP device | No | |||||||||||||||||||||||||
| ● protective collar | No | |||||||||||||||||||||||||
| color of the enclosure top part | grey | |||||||||||||||||||||||||
| delivery state | ||||||||||||||||||||||||||
| ● as a kit | No | |||||||||||||||||||||||||
| ● pre-wired on strip terminal | Yes | |||||||||||||||||||||||||
| fastening method of the enclosure | Vertical | |||||||||||||||||||||||||
| Actuator | ||||||||||||||||||||||||||
| design of the actuating element | Pushbutton / pushbutton | |||||||||||||||||||||||||
| suitability for use EMERGENCY OFF switch | No | |||||||||||||||||||||||||
| product feature lockout | No | |||||||||||||||||||||||||
| product extension optional light source | No | |||||||||||||||||||||||||
| color of the actuating element | A = black / B = white | |||||||||||||||||||||||||
| material of the actuating element | plastic | |||||||||||||||||||||||||
| shape of the actuating element | round | |||||||||||||||||||||||||
| number of contact modules | 2 | |||||||||||||||||||||||||
| type of unlocking device | A = none / B = none | |||||||||||||||||||||||||
| Front ring | ||||||||||||||||||||||||||
| product component front ring | Yes | |||||||||||||||||||||||||
| design of the front ring | Standard | |||||||||||||||||||||||||
| material of the front ring | plastic | |||||||||||||||||||||||||
| color of the front ring | black | |||||||||||||||||||||||||
| Holder | ||||||||||||||||||||||||||
| material of the holder | Plastic | |||||||||||||||||||||||||
| Display | ||||||||||||||||||||||||||
| number of LED modules | 0 | |||||||||||||||||||||||||
| General technical data | ||||||||||||||||||||||||||
| product function | ||||||||||||||||||||||||||
| ● positive opening | Yes | |||||||||||||||||||||||||
| ● EMERGENCY OFF function | No | |||||||||||||||||||||||||
| ● EMERGENCY STOP function | No | |||||||||||||||||||||||||
| protection class IP | IP66, IP67, IP69(IP69K) | |||||||||||||||||||||||||
| degree of protection NEMA rating | 1, 2, 3, 3R, 4, 4X, 12K, 13 | |||||||||||||||||||||||||
| shock resistance | ||||||||||||||||||||||||||
| ● according to IEC 60068-2-27 | sinusoidal half-wave 15g / 11 ms | |||||||||||||||||||||||||
| ● for railway applications according to EN 61373 | Category 1, Class B | |||||||||||||||||||||||||
| vibration resistance | ||||||||||||||||||||||||||
| ● according to IEC 60068-2-6 | 10 ... 500 Hz: 5g | |||||||||||||||||||||||||
| ● for railway applications according to EN 61373 | Category 1, Class B | |||||||||||||||||||||||||
| reference code according to IEC 81346-2 | S | |||||||||||||||||||||||||
| continuous current of the C characteristic MCB | 10 A; for a short-circuit current smaller than 400 A | |||||||||||||||||||||||||
| continuous current of the quick DIAZED fuse link | 10 A | |||||||||||||||||||||||||
| continuous current of the DIAZED fuse link gG | 10 A | |||||||||||||||||||||||||
| Substance Prohibitance (Date) | 10/01/2014 | |||||||||||||||||||||||||
| operating voltage | ||||||||||||||||||||||||||
| ● at AC | ||||||||||||||||||||||||||
| — at 50 Hz rated value | 18 ... 31.6 V | |||||||||||||||||||||||||
| — at 60 Hz rated value | 18 ... 31.6 V | |||||||||||||||||||||||||
| ● at DC rated value | 18 ... 31.6 V | |||||||||||||||||||||||||
| cable entry type | Adapter ASI shaped cable (insulation displacement method) M20 cable entry | |||||||||||||||||||||||||
| Communication/ Protocol | ||||||||||||||||||||||||||
| design of the interface for communication | AS-i | |||||||||||||||||||||||||
| type of electrical connection of the communication interface | Insulation piercing technology top/right | |||||||||||||||||||||||||
| Auxiliary circuit | ||||||||||||||||||||||||||
| design of the contact of auxiliary contacts | Silver alloy | |||||||||||||||||||||||||
| number of NC contacts for auxiliary contacts | 1 | |||||||||||||||||||||||||
| number of NO contacts for auxiliary contacts | 1 | |||||||||||||||||||||||||
| Connections/ Terminals | ||||||||||||||||||||||||||
| type of electrical connection of modules and accessories | Spring-type terminal | |||||||||||||||||||||||||
| type of electrical connection on enclosure | Adapter ASI shaped cable (insulation displacement method) | |||||||||||||||||||||||||
| tightening torque of the screws in the bracket | 1 ... 1.2 N·m | |||||||||||||||||||||||||
| tightening torque of fixing screws in the enclosure cover | 1.5 ... 1.7 N·m | |||||||||||||||||||||||||
| Ambient conditions | ||||||||||||||||||||||||||
| ambient temperature | ||||||||||||||||||||||||||
| ● during operation | -25 ... +70 °C | |||||||||||||||||||||||||
| ● during storage | -40 ... +80 °C | |||||||||||||||||||||||||
| environmental category during operation according to IEC 60721 | 3M6, 3S2, 3B2, 3C3, 3K6 (with relative air humidity of 10 ... 95%, no condensation in operation permitted for all devices behind front panel) | |||||||||||||||||||||||||
| Installation/ mounting/ dimensions | ||||||||||||||||||||||||||
| fastening method of modules and accessories | Floor mounting | |||||||||||||||||||||||||
| height | 134.4 mm | |||||||||||||||||||||||||
| width | 85 mm | |||||||||||||||||||||||||
| depth | 75 mm | |||||||||||||||||||||||||
| shape of the installation opening | round | |||||||||||||||||||||||||
| Accessories | ||||||||||||||||||||||||||
| number of labels | 2 | |||||||||||||||||||||||||
| marking of the name plate for command devices | A = O / B = I | |||||||||||||||||||||||||
| color of the label | A = black / B = black | |||||||||||||||||||||||||
| number of inscription plates | 0 | |||||||||||||||||||||||||
| Certificates/ approvals | ||||||||||||||||||||||||||
Downloads and manuals | ||||||||||||||||||||||||||
| ||||||||||||||||||||||||||
| Further information | ||||||||||||||||||||||||||
Information- and Downloadcenter (Catalogs, Brochures,…) | ||||||||||||||||||||||||||
Industry Mall (Online ordering system) | ||||||||||||||||||||||||||
Cax online generator | ||||||||||||||||||||||||||
Service&Support (Manuals, Certificates, Characteristics, FAQs,...) | ||||||||||||||||||||||||||
Image database (product images, 2D dimension drawings, 3D models, device circuit diagrams, EPLAN macros, ...) | ||||||||||||||||||||||||||
| last modified: | 1/26/2022 | |||||||||||||||||||||||||
| Date 5/14/2022 | Subject to change without notice © Copyright Siemens 2022 | |||||||||||||||||||||||||
Additional data
| Product | ||||||||||||||||||||||||||||||||||
| Article Number (Market Facing Number) | 3SU1802-0AC10-4HB1 | |||||||||||||||||||||||||||||||||
| Product Description | AS-Interface enclosure for command devices, 22 mm, round, Enclosure material plastic, enclosure top part gray, 2 control points plastic, Recess for labels, B=Pushbutton white, label: I, 1 NO, spring-type terminal, A=Pushbutton black label: O 1 NC, spring-type terminal, floor mounting, Insulation displacement system on top, Labels enclosed | |||||||||||||||||||||||||||||||||
| Product family | Pushbuttons and indicator lights in the enclosure for AS-Interface | |||||||||||||||||||||||||||||||||
| Product Lifecycle (PLM) | PM300:Active Product | |||||||||||||||||||||||||||||||||
| Price data | ||||||||||||||||||||||||||||||||||
| Region Specific PriceGroup / Headquarter Price Group | 41J / 41J | |||||||||||||||||||||||||||||||||
| Surcharge for Raw Materials | None | |||||||||||||||||||||||||||||||||
| Metal Factor | LAO----- | |||||||||||||||||||||||||||||||||
| Delivery information | ||||||||||||||||||||||||||||||||||
| Export Control Regulations | AL : N / ECCN : N | |||||||||||||||||||||||||||||||||
| Standard lead time ex-works | 80 Day/Days | |||||||||||||||||||||||||||||||||
| Net Weight (kg) | 0,474 Kg | |||||||||||||||||||||||||||||||||
| Packaging Dimension | 98,00 x 173,00 x 129,00 | |||||||||||||||||||||||||||||||||
| Package size unit of measure | MM | |||||||||||||||||||||||||||||||||
| Quantity Unit | 1 Piece | |||||||||||||||||||||||||||||||||
| Packaging Quantity | 1 | |||||||||||||||||||||||||||||||||
| Additional Product Information | ||||||||||||||||||||||||||||||||||
| EAN | 4011209970397 | |||||||||||||||||||||||||||||||||
| UPC | 804766474842 | |||||||||||||||||||||||||||||||||
| Commodity Code | 85365080 | |||||||||||||||||||||||||||||||||
| LKZ_FDB/ CatalogID | CC-IC10 | |||||||||||||||||||||||||||||||||
| Product Group | 5453 | |||||||||||||||||||||||||||||||||
| Group Code | R711 | |||||||||||||||||||||||||||||||||
| Country of origin | Germany | |||||||||||||||||||||||||||||||||
| Compliance with the substance restrictions according to RoHS directive | Since: 01.10.2014 | |||||||||||||||||||||||||||||||||
| Product class | C: products manufactured / produced to order, which cannot be reused or re-utilised or be returned against credit. | |||||||||||||||||||||||||||||||||
| WEEE (2012/19/EU) Take-Back Obligation | Yes | |||||||||||||||||||||||||||||||||
| REACH Art. 33 Duty to inform according to the current list of candidates |
| |||||||||||||||||||||||||||||||||
| Classifications | ||||||||||||||||||||||||||||||||||
| ||||||||||||||||||||||||||||||||||
ETIM data
ETIM: EC000225 - Control circuit devices combination in enclosure
| Value | Unit | |
|---|---|---|
| Degree of protection (IP) (EF005474) | - | |
| Number of command positions (EF001372) | 2 | |
| Number of push buttons (EF005558) | 2 | |
| Number of indicator lights (EF001965) | 0 | |
| Number of key switches (EF005590) | 0 | |
| Number of selector switches (EF005567) | 0 | |
| Number of mushroom-shaped push-buttons (EF006670) | 0 | |
| Suitable for emergency stop (EF001433) | false | |
| Rated control supply voltage Us at AC 50HZ (EF003978) | ['18', '31.6'] | V |
| Rated control supply voltage Us at AC 60HZ (EF003979) | ['18', '31.6'] | V |
| Rated control supply voltage Us at DC (EF003980) | ['18', '31.6'] | V |
| Colour housing cover (EF001373) | Grey | |
| Material housing (EF001596) | Plastic | |
| Number of contacts as normally open contact (EF008256) | 1 | |
| Number of contacts as normally closed contact (EF008255) | 1 | |
| Number of contacts as change-over contact (EF008257) | 0 | |
| Degree of protection (NEMA) (EF011959) | NEMA 1, 2, 3, 3R, 4, 4X, 12K, 13 |
