3SU1802-0AC10-4HB1
SIEMENS
1

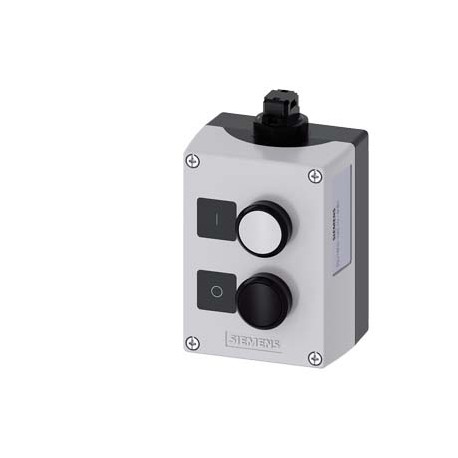

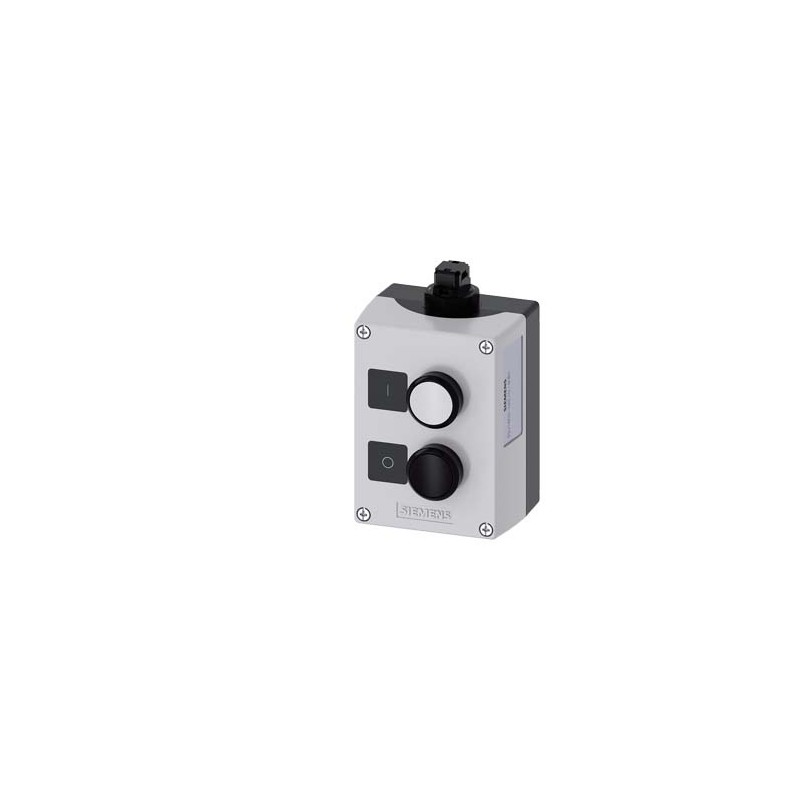

Boîtier AS-Interface pour appareils de commande, 22 mm, rond, matériau du boîtier : plastique, partie supérieure du boîtier : gris, 2 emplacements de commande en plastique, renfoncement pour plaquettes, B = bouton-poussoir blanc, plaquette : I, 1 NO, borne à ressort, A = poussoir noir, plaquette : O 1 NF, borne à ressort, fixation au sol, raccordement par prises vampires en haut, étiquettes jointes
BOÎTE AS-INTERFACE POUR CONTRÔLE AP., 22MM, RONDE, BOÎTE EN PLASTIQUE, PLATEAU GRIS, 2 POINTS DE CONTRÔLE EN PLASTIQUE, RENFONCEMENT POUR INSERTS, B = BOUTON-POUSSOIR BLANC, INSERT: I, 1NA, BORNES À RESSORT, A = BOUTON NOIR PLAQ.: O 1NC, BORNES À RESSORT, FIXATION DE BASE, CONEX. PERF. ISOLATION VERS le haut. Fabriqué sur commande, sans possibilité d'annulation ou de retour du matériel.
CONTRÔLE ET CONTACTEURS > Auxiliaires de commande et de signalisation
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par SIEMENS
Merci de vous intéresser à nos produits, nous espérons que le délai indiqué soit de votre convenance.
Pendant le traitement de la commande, vous pouvez sélectionner le type d'envoi qui vous convient. Aérien Express 24Hrs, Terrestres Standard 48/72Hres, etc.
Boîtier AS-Interface pour appareils de commande, 22 mm, rond, matériau du boîtier : plastique, partie supérieure du boîtier : gris, 2 emplacements de commande en plastique, renfoncement pour plaquettes, B = bouton-poussoir blanc, plaquette : I, 1 NO, borne à ressort, A = poussoir noir, plaquette : O 1 NF, borne à ressort, fixation au sol, raccordement par prises vampires en haut, étiquettes jointes | ||||||||||||||||||||||||||
nom de marque produit | SIRIUS ACT | |||||||||||||||||||||||||
désignation du produit | Boîtiers | |||||||||||||||||||||||||
désignation type de produit | 3SU1 | |||||||||||||||||||||||||
équipement des auxiliaires de commande et de signalisation | A = bouton-poussoir / B = bouton-poussoir | |||||||||||||||||||||||||
numéro d'article du fabricant | ||||||||||||||||||||||||||
● du module de contact livré | A1 = 3SU1400-2AA10-3CA0 / B2 = 3SU1400-2AA10-3BA0 | |||||||||||||||||||||||||
● du module de contact livré à l'emplacement A 1 | 3SU1400-2AA10-3CA0 | |||||||||||||||||||||||||
● du module de contact livré à l'emplacement B 2 | 3SU1400-2AA10-3BA0 | |||||||||||||||||||||||||
● du module de communication fourni | AB = 3SU1400-2EK10-6AA0 | |||||||||||||||||||||||||
● du support fourni | A = 3SU1500-0AA10-0AA0, B = 3SU1500-0AA10-0AA0 | |||||||||||||||||||||||||
● du support fourni à l'emplacement A | 3SU1500-0AA10-0AA0 | |||||||||||||||||||||||||
● du support fourni à l'emplacement B | 3SU1500-0AA10-0AA0 | |||||||||||||||||||||||||
● du détrompeur fourni | A = 3SU1000-0AB10-0AA0 / B = 3SU1000-0AB60-0AA0 | |||||||||||||||||||||||||
● du détrompeur fourni à l'emplacement A | 3SU1000-0AB10-0AA0 | |||||||||||||||||||||||||
● du détrompeur fourni à l'emplacement B | 3SU1000-0AB60-0AA0 | |||||||||||||||||||||||||
● du boîtier vide fourni | 3SU1802-0AA00-0AB1 | |||||||||||||||||||||||||
● des accessoires fournis | A = 3SU1900-0AF16-0QA0, B = 3SU1900-0AF16-0QB0 | |||||||||||||||||||||||||
● des accessoires fournis à l'emplacement A | 3SU1900-0AF16-0QA0 | |||||||||||||||||||||||||
● des accessoires fournis à l'emplacement B | 3SU1900-0AF16-0QB0 | |||||||||||||||||||||||||
Boîtier | ||||||||||||||||||||||||||
version du boîtier | avec renfoncement pour plaque signalétique | |||||||||||||||||||||||||
forme de la face avant du boîtier | rectangulaire | |||||||||||||||||||||||||
matériau du boîtier | matière plastique | |||||||||||||||||||||||||
nombre d'emplacements | 2 | |||||||||||||||||||||||||
constituant du produit | ||||||||||||||||||||||||||
● appareil d'ARRET D'URGENCE | Non | |||||||||||||||||||||||||
● rehausse de protection | Non | |||||||||||||||||||||||||
couleur de la partie supérieure du boîtier | gris | |||||||||||||||||||||||||
état à la livraison | ||||||||||||||||||||||||||
● en tant que kit de montage | Non | |||||||||||||||||||||||||
● précâblé sur bornier | Oui | |||||||||||||||||||||||||
type de fixation du boîtier | vertical | |||||||||||||||||||||||||
Organe de commande | ||||||||||||||||||||||||||
version de l'organe de commande | Bouton-poussoir / Bouton-poussoir | |||||||||||||||||||||||||
compatibilité d'utilisation interrupteur d'ARRET D'URGENCE | Non | |||||||||||||||||||||||||
équipement du produit blocage de manœuvre | Non | |||||||||||||||||||||||||
extension produit en option lampe | Non | |||||||||||||||||||||||||
couleur de l'organe de commande | A = noir / B = blanc | |||||||||||||||||||||||||
matériau de l'organe de commande | matière plastique | |||||||||||||||||||||||||
forme de l'organe de commande | rond | |||||||||||||||||||||||||
nombre de modules de contact | 2 | |||||||||||||||||||||||||
type de déverrouillage | A = sans / B = sans | |||||||||||||||||||||||||
Collerette | ||||||||||||||||||||||||||
constituant du produit collerette | Oui | |||||||||||||||||||||||||
version de la collerette | Standard | |||||||||||||||||||||||||
matériau de la collerette | matière plastique | |||||||||||||||||||||||||
couleur de la collerette | noir | |||||||||||||||||||||||||
Support | ||||||||||||||||||||||||||
matériau du support | Plastique | |||||||||||||||||||||||||
Affichage | ||||||||||||||||||||||||||
nombre de modules LED : | 0 | |||||||||||||||||||||||||
Caractéristiques techniques générales | ||||||||||||||||||||||||||
fonction produit | ||||||||||||||||||||||||||
● manœuvre positive d'ouverture | Oui | |||||||||||||||||||||||||
● fonction d'ARRET D'URGENCE | Non | |||||||||||||||||||||||||
● fonction ARRET D'URGENCE | Non | |||||||||||||||||||||||||
degré de protection IP | IP66, IP67, IP69(IP69K) | |||||||||||||||||||||||||
degré de protection NEMA | 1, 2, 3, 3R, 4, 4X, 12K, 13 | |||||||||||||||||||||||||
tenue aux chocs | ||||||||||||||||||||||||||
● selon IEC 60068-2-27 | demi-onde sinusoïdale 15g / 11 ms | |||||||||||||||||||||||||
● pour applications ferroviaires selon EN 61373 | catégorie 1, classe B | |||||||||||||||||||||||||
tenue aux vibrations | ||||||||||||||||||||||||||
● selon IEC 60068-2-6 | 10 ... 500 Hz : 5g | |||||||||||||||||||||||||
● pour applications ferroviaires selon EN 61373 | catégorie 1, classe B | |||||||||||||||||||||||||
désignation du matériel selon IEC 81346-2:2009 | S | |||||||||||||||||||||||||
courant permanent du disjoncteur caractéristique C | 10 A; pour courant de court-circuit < 400 A | |||||||||||||||||||||||||
courant permanent de la cartouche DIAZED à action rapide | 10 A | |||||||||||||||||||||||||
courant permanent de la cartouche-fusible DIAZED gG | 10 A | |||||||||||||||||||||||||
Directive RoHS (date) | 10/01/2014 | |||||||||||||||||||||||||
tension d'emploi | ||||||||||||||||||||||||||
● pour AC | ||||||||||||||||||||||||||
— pour 50 Hz valeur assignée | 18 ... 31,6 V | |||||||||||||||||||||||||
— pour 60 Hz valeur assignée | 18 ... 31,6 V | |||||||||||||||||||||||||
● pour DC valeur assignée | 18 ... 31,6 V | |||||||||||||||||||||||||
version de l'entrée de câbles | Adaptateur câble profilé ASi (prises vampire) presse-étoupe M20 | |||||||||||||||||||||||||
Communication/ Protocole | ||||||||||||||||||||||||||
version de l'interface pour communication | AS-i | |||||||||||||||||||||||||
version du raccordement électrique de l'interface de communication | Connectique à prises vampires en haut / à droite | |||||||||||||||||||||||||
Circuit auxiliaire | ||||||||||||||||||||||||||
version du contact des contacts auxiliaires | Alliage d'argent | |||||||||||||||||||||||||
nombre de contacts NF pour contacts auxiliaires | 1 | |||||||||||||||||||||||||
nombre de contacts NO pour contacts auxiliaires | 1 | |||||||||||||||||||||||||
Raccordements/ Bornes | ||||||||||||||||||||||||||
version du raccordement électrique des modules et accessoires | Bornes à ressort | |||||||||||||||||||||||||
version du raccordement électrique sur le boîtier | Adaptateur câble profilé ASi (prises vampire) | |||||||||||||||||||||||||
couple de serrage des vis du support | 1 ... 1,2 N·m | |||||||||||||||||||||||||
couple de serrage des vis de fixation du couvercle du boîtier | 1,5 ... 1,7 N·m | |||||||||||||||||||||||||
Conditions ambiantes | ||||||||||||||||||||||||||
température ambiante | ||||||||||||||||||||||||||
● en service | -25 ... +70 °C | |||||||||||||||||||||||||
● à l'entreposage | -40 ... +80 °C | |||||||||||||||||||||||||
catégorie d'environnement en service selon IEC 60721 | 3M6, 3S2, 3B2, 3C3, 3K6 (humidité relative de l'air 10 ... 95 %, sans condensation en service pour tous les appareils montés derrière le panneau frontal) | |||||||||||||||||||||||||
Montage/ fixation/ dimensions | ||||||||||||||||||||||||||
type de fixation des modules et accessoires | Fixation sur embase | |||||||||||||||||||||||||
hauteur | 134,4 mm | |||||||||||||||||||||||||
largeur | 85 mm | |||||||||||||||||||||||||
profondeur | 75 mm | |||||||||||||||||||||||||
forme de la découpe | rond | |||||||||||||||||||||||||
Accessoires | ||||||||||||||||||||||||||
nombre d'étiquettes de repérage | 2 | |||||||||||||||||||||||||
repérage de l'étiquette de repérage pour auxiliaires de commande | A = O / B = I | |||||||||||||||||||||||||
couleur de l'étiquette de repérage | A = noir / B = noir | |||||||||||||||||||||||||
nombre d'étiquettes à insérer | 0 | |||||||||||||||||||||||||
Certificats/ homologations | ||||||||||||||||||||||||||
Téléchargements et manuels | ||||||||||||||||||||||||||
| ||||||||||||||||||||||||||
Autres informations | ||||||||||||||||||||||||||
Information- and Downloadcenter (Catalogues, Brochures,…) | ||||||||||||||||||||||||||
Industry Mall (système de commande en ligne) | ||||||||||||||||||||||||||
Générateur CAx en ligne | ||||||||||||||||||||||||||
Service&Support (manuels, certificats, caractéristiques, questions fréquentes FAQ, etc.) | ||||||||||||||||||||||||||
Banque de données images (photos des produits, schémas cotés 2D, modèles 3D, schémas des connexions, macros EPLAN, …) | ||||||||||||||||||||||||||
dernière modification : | 26/01/2022 | |||||||||||||||||||||||||
Date 14/05/2022 | Sous réserve de modifications © Copyright Siemens 2022 |
Produit | ||||||||||||||||||||||||||||||||||
Numéro d'article | 3SU1802-0AC10-4HB1 | |||||||||||||||||||||||||||||||||
Description d'article | Boîtier AS-Interface pour appareils de commande, 22 mm, rond, matériau du boîtier : plastique, partie supérieure du boîtier : gris, 2 emplacements de commande en plastique, renfoncement pour plaquettes, B = bouton-poussoir blanc, plaquette : I, 1 NO, borne à ressort, A = poussoir noir, plaquette : O 1 NF, borne à ressort, fixation au sol, raccordement par prises vampires en haut, étiquettes jointes | |||||||||||||||||||||||||||||||||
Famille de produit | Auxiliaires de commande et de signalisation en boîtier pour AS-Interface | |||||||||||||||||||||||||||||||||
Cycle de vie du produit (PLM) | PM300:Active Product | |||||||||||||||||||||||||||||||||
Données Prix | ||||||||||||||||||||||||||||||||||
Groupe de prix | 41J | |||||||||||||||||||||||||||||||||
Coefficient Metal | LAO----- | |||||||||||||||||||||||||||||||||
Informations Livraison | ||||||||||||||||||||||||||||||||||
Caractéristiques d'exportation | AL : N / ECCN : N | |||||||||||||||||||||||||||||||||
Délai Appro Fsseur (hors transport) | 80 Jour(s) | |||||||||||||||||||||||||||||||||
Poids Net par quantité | 0.474 kg | |||||||||||||||||||||||||||||||||
Dimension emballage | 98.00 x 173.00 x 129.00 | |||||||||||||||||||||||||||||||||
Unité de mesure de l'emballage | MM | |||||||||||||||||||||||||||||||||
Quantité | 1 Pc | |||||||||||||||||||||||||||||||||
Quantité par emballage | 1 | |||||||||||||||||||||||||||||||||
Informations produit supplémentaires | ||||||||||||||||||||||||||||||||||
EAN | 4011209970397 | |||||||||||||||||||||||||||||||||
UPC | 804766474842 | |||||||||||||||||||||||||||||||||
N° d'Export | 85365080 | |||||||||||||||||||||||||||||||||
Rubrique catalogue (PDF) | CC-IC10 | |||||||||||||||||||||||||||||||||
Groupe de produit | 5453 | |||||||||||||||||||||||||||||||||
Group Code | R711 | |||||||||||||||||||||||||||||||||
Pays d'origine | Allemagne | |||||||||||||||||||||||||||||||||
Conformité à la directive RoHS | Conforme directive RoHS depuis :: 01.10.2014 | |||||||||||||||||||||||||||||||||
Classe de produit | C : Produit qui ne peut être réutilisé ou retourné | |||||||||||||||||||||||||||||||||
Directive environnementale DEEE : | Oui | |||||||||||||||||||||||||||||||||
Art. 33 REACH : Obligation d'information sur la liste des substances candidates |
| |||||||||||||||||||||||||||||||||
Classification | ||||||||||||||||||||||||||||||||||
|
Valeur | Unité | |
---|---|---|
indice de protection (IP) (EF005474) | - | |
nombre de postes de commande (EF001372) | 2 | |
nombre de contacts à poussoir (EF005558) | 2 | |
nombre de voyants lumineux (EF001965) | 0 | |
nombre d'interrupteurs à clé (EF005590) | 0 | |
nombre de commutateurs-sélecteurs (EF005567) | 0 | |
nombre de contacts à poussoir champignons (EF006670) | 0 | |
adapté à un arrêt d'urgence (EF001433) | false | |
tension d'alimentation de courant nominal Us à CA 50 Hz (EF003978) | ['18', '31.6'] | V |
tension d'alimentation de courant nominal Us à CA 60 Hz (EF003979) | ['18', '31.6'] | V |
tension d'alimentation de courant nominal Us CC (EF003980) | ['18', '31.6'] | V |
couleur de la partie supérieure du boîtier (EF001373) | gris | |
matériau du boîtier/corps (EF001596) | plastique | |
nombre de contacts en tant que contacts à fermeture (EF008256) | 1 | |
nombre de contacts en tant que contacts à ouverture (EF008255) | 1 | |
nombre de contacts en tant qu'inverseurs (EF008257) | 0 | |
degré de protection (NEMA) (EF011959) | NEMA 1, 2, 3, 3R, 4, 4X, 12K, 13 |
