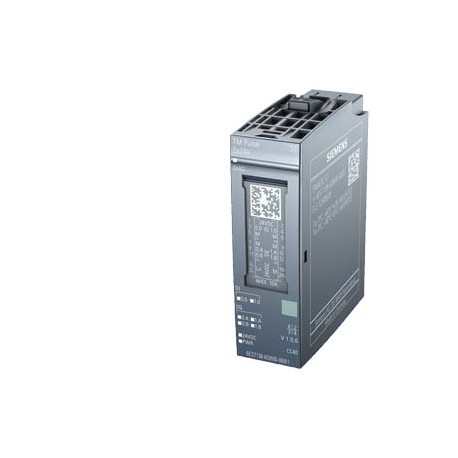

6AG1138-6DB00-2BB1 SIEMENS SIPLUS ET 200SP TM PULSE 2x24V -40...+60°C mit Conformal Coating based on 6ES7138.. Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

6AG1138-6DB00-2BB1 SIEMENS SIPLUS ET 200SP TM PULSE 2x24V -40...+60°C mit Conformal Coating based on 6ES7138..

6AG1138-6DB00-2BB1

SIEMENS

SIPLUS ET 200SP TM PULSE 2x24V -40...+60°C mit Conformal Coating based on 6ES7138-6DB00-0BB1 . TM Pulse 2x24V PWM und Pulsausgabe 2 Kanäle 2A für Proportionalventile und DC Motoren

SIPLUS ET 200SP -40 ... +60 ° C temp. boot: -25 ° C mit Beschichtung gebildet basierend auf 6ES7138-6DB00-0BB1 . TM PRESSE-2X24V, PWM-Ausgang und Puls, 2-Kanal-2 A. Für Armaturen-und DC-Motoren

Mehr Infos


AUTOMATION > SIPLUS Extreme (LOGO, S7-1200, S7-1500 usw.)

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von SIEMENS

Gesamtpreis: $992.99
Stückpreis: $992.99
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

▲

Mehr Infos

▲


ETIM: EC001601 - Feldbus, Dez. Peripherie - Funktions-/Technologie-Modul

Wert Einheit
Geeignet für Mehrachs-Positionierung (EF003267) -
Explosionsschutz-Kategorie für Gas (EF003997) -
Geeignet für SSI (EF003254) -
Schutzart (NEMA) (EF011959) -
Versorgungsspannung bei DC (EF007534) -V
Frequenzmessung (EF000599) -
Anzahl der HW-Schnittstellen seriell RS-422 (EF003022) -
Geeignet für Einachs-Positionierung (EF003268) -
Feldbusanschluss über seperaten Buskoppler möglich (EF004002) -
Geeignet für Wegerfassung (EF003255) -
Geeignet für Einachs-Regelung (EF003266) -
Tragschienenmontage möglich (EF003972) -
Fronteinbau möglich (EF007016) -
Rack-Montage möglich (EF007018) -
Geeignet für fliegende Säge (EF003264) -
Geeignet für Zählen (EF003248) -
Geeignet für Inkremental-Wert-Erfassung (EF003258) -
Wand-/Direktmontage möglich (EF007020) -
Anzahl der HW-Schnittstellen seriell RS-485 (EF003023) -
Geeignet für Absolut-Wert-Erfassung (EF003259) -
Versorgungsspannung bei AC 50 Hz (EF007532) ['-', '-']V
Versorgungsspannung bei AC 60 Hz (EF007533) ['-', '-']V
Spannungsart der Versorgungsspannung (EF002991) DC
Anzahl der Funktionen (EF003244) -
Anzahl der HW-Schnittstellen Industrial Ethernet (EF003020) 0
Anzahl der Schnittstellen PROFINET (EF006932) 0
Anzahl der HW-Schnittstellen seriell RS-232 (EF003021) 0
Anzahl der HW-Schnittstellen seriell TTY (EF003024) 0
Anzahl der HW-Schnittstellen parallel (EF003026) 0
Anzahl der HW-Schnittstellen Wireless (EF006933) 0
Anzahl der HW-Schnittstellen USB (EF003025) 0
Anzahl der HW-Schnittstellen sonstige (EF003027) 0
Mit optischer Schnittstelle (EF003028) false
Unterstützt Protokoll für TCP/IP (EF003050) false
Unterstützt Protokoll für PROFIBUS (EF003052) false
Unterstützt Protokoll für CAN (EF003053) false
Unterstützt Protokoll für INTERBUS (EF003054) false
Unterstützt Protokoll für ASI (EF003051) false
Unterstützt Protokoll für KNX (EF003055) false
Unterstützt Protokoll für Modbus (EF003057) false
Unterstützt Protokoll für Data-Highway (EF003058) false
Unterstützt Protokoll für DeviceNet (EF003059) false
Unterstützt Protokoll für SUCONET (EF003060) false
Unterstützt Protokoll für LON (EF003017) false
Unterstützt Protokoll für PROFINET IO (EF007525) false
Unterstützt Protokoll für PROFINET CBA (EF007524) false
Unterstützt Protokoll für SERCOS (EF006657) false
Unterstützt Protokoll für Foundation Fieldbus (EF007522) false
Unterstützt Protokoll für EtherNet/IP (EF007521) false
Unterstützt Protokoll für AS-Interface Safety at Work (EF007519) false
Unterstützt Protokoll für DeviceNet Safety (EF007520) false
Unterstützt Protokoll für INTERBUS-Safety (EF006662) false
Unterstützt Protokoll für PROFIsafe (EF007526) false
Unterstützt Protokoll für SafetyBUS p (EF007527) false
Unterstützt Protokoll für sonstige Bussysteme (EF003062) false
Funkstandard Bluetooth (EF007178) false
Funkstandard WLAN 802.11 (EF007179) false
Funkstandard GPRS (EF008523) false
Funkstandard GSM (EF008524) false
Funkstandard UMTS (EF008525) false
IO-Link Master (EF007298) false
Systemkomponente (EF004118) true
Geeignet zum Wiegen (EF003249) false
Geeignet für Temperaturregelung (EF008344) false
Geeignet für Schweiß-Regelung (EF003251) false
Geeignet für Druck-Regelung (EF003252) false
Geeignet für NC (EF003253) false
Geeignet für CNC (EF003256) false
Geeignet für Durchfluss-Regelung (EF003260) false
Geeignet für Durchfluss-Messung (EF003261) false
Geeignet für Bahnsteuerung (EF003262) false
Geeignet für Nocken-Steuerung (EF003263) false
Geeignet für Mehrachs-Regelung (EF003265) false
Funktionsblock Wiederanlaufsperre (EF007212) false
Funktionsblock Automatischer Reset (EF007208) false
Schützkontrolle Funktionsblock (EF007467) false
Funktionsblock NOT-AUS (EF007211) false
Funktionsblock Berührungslos Wirkende Schutzeinrichtungen (EF007209) false
Funktionsblock Zustimm-Taster (EF007214) false
Funktionsblock Zweihand-Schaltung (EF007215) false
Funktionsblock Betriebsartenwahl (EF007210) false
Funktionsblock Zugangskontrolle (EF007213) false
Schutzart (IP) (EF005474) IP20
Geeignet für Sicherheitsfunktionen (EF001597) false
Kategorie nach EN 954-1 (EF006782) -
SIL nach IEC 61508 (EF009889) -
Performance Level nach EN ISO 13849-1 (EF007399) -
Zugehöriges Betriebsmittel (Ex ia) (EF004141) false
Zugehöriges Betriebsmittel (Ex ib) (EF004142) false
Explosionsschutz-Kategorie für Staub (EF003998) ohne
Breite (EF000008) 20.0mm
Höhe (EF000040) -mm
Tiefe (EF000049) -mm


SIPLUS ET 200SP TM PULSE 2x24V -40...+60°C mit Conformal Coating based on 6ES7138-6DB00-0BB1 . TM Pulse 2x24V PWM und Pulsausgabe 2 Kanäle 2A für Proportionalventile und DC Motoren
Allgemeine Informationen
Produkttyp-BezeichnungTM Pulse 2x24V
Firmware-VersionV1.0
● FW-Update möglichJa
verwendbare BaseUnitsBU-Typ B1
Farbcode für modulspezifisches FarbkennzeichnungsschildCC40
Produktfunktion
● I&M-DatenJa; I&M 0
● taktsynchroner BetriebJa
Engineering mit
● PROFIBUS ab GSD-Version/GSD-RevisionGSD Revision 5
● PROFINET ab GSD-Version/GSD-RevisionGSDML V2.31
Versorgungsspannung
Lastspannung L+
● Nennwert (DC)24 V
● zulässiger Bereich, untere Grenze (DC)19,2 V
● zulässiger Bereich, obere Grenze (DC)28,8 V
● Kurzschluss-SchutzJa
● VerpolschutzJa; gegen Zerstörung
Eingangsstrom
Stromaufnahme, max.70 mA; ohne Last
Geberversorgung
Anzahl Ausgänge2; eine gemeinsame 24 V-Geberversorgung für beide Kanäle
24 V-Geberversorgung
● 24 VJa; L+ (-0,8 V)
● Kurzschluss-SchutzJa; je Modul, elektronisch
● Ausgangsstrom, max.300 mA
Verlustleistung
Verlustleistung, typ.1,7 W
Adressbereich
Adressraum je Modul
● Eingänge16 byte; 8 pro Kanal
● Ausgänge24 byte; 12 pro Kanal
Digitaleingaben
Anzahl der Eingänge2; 1 pro Kanal
digitale Eingänge parametrierbarJa
Eingangskennlinie nach IEC 61131, Typ 3Ja
Funktionen Digitaleingänge, parametrierbar
● frei nutzbarer DigitaleingangJa
● HW-Enable für DigitalausgangJa
Eingangsspannung
● Art der EingangsspannungDC
● Nennwert (DC)24 V
● für Signal "0"-30 ... +5 V
● für Signal "1"+11 ... +30 V
● zulässige Spannung am Eingang, min.-30 V
● zulässige Spannung am Eingang, max.30 V
Eingangsstrom
● für Signal "1", typ.2,5 mA
Eingangsverzögerung (bei Nennwert der Eingangsspannung)
für Standardeingänge
— parametrierbarJa; keine / 0,05 / 0,1 / 0,4 / 0,8 / 1,6 / 3,2 / 12,8 / 20 ms
— bei "0" nach "1", min.4 µs; bei Parametrierung "keine"
— bei "1" nach "0", min.4 µs; bei Parametrierung "keine"
Digitalausgaben
Art des DigitalausgangsP- und M-Schalter
Anzahl der Ausgänge2; 1 pro Kanal
M-schaltendJa
P-schaltendJa
digitale Ausgänge parametrierbarJa
Kurzschluss-SchutzJa; elektronisch / thermisch
● Ansprechschwelle, typ.6,8 A über Standardausgabe, 2 A bei schneller Impulsausgabe
Begrenzung der induktiven Abschaltspannung auf-0,8 V
Ansteuern eines DigitaleingangsJa
Genauigkeit Impulsdauer±100 ppm ±0,5 µs bei High-Speed-Ausgang, ±100 ppm ±9 µs bei Standard Ausgang
minimale Impulsdauer1,5 µs; bei High-Speed-Ausgang, 10 µs bei Standard Ausgang
Funktionen Digitalausgänge, parametrierbar
● frei nutzbarer DigitalausgangJa
● PWM-AusgangJa
— Anzahl, max.2; 1 pro Kanal
— Periodendauer parametrierbarJa; max. 85 s
— Einschaltdauer, min.0 %
— Einschaltdauer, max.100 %
— Auflösung der Einschaltdauer0,0036 %; bei S7 Analog Format, min. 20 ns
● Anschluss eines ProportionalventilsJa
● DitheringJa
— Frequenz einstellbarJa
— Amplitude einstellbarJa
● StrommessungJa
● StromregelungJa
● Anschluss eines DC-MotorsJa
● EinschaltverzögerungJa
● AusschaltverzögerungJa
● FrequenzausgabeJa
● ImpulsketteJa
● ImpulsausgabeJa
Schaltvermögen der Ausgänge
● bei ohmscher Last, max.2 A
● bei Lampenlast, max.10 W; 1 W bei High-Speed-Ausgang
Lastwiderstandsbereich
● untere Grenze12 Ω; 240 Ohm bei High-Speed-Ausgang
● obere Grenze12 kΩ
Ausgangsspannung
● Art der AusgangsspannungDC
● für Signal "0", max.1 V
● für Signal "1", min.23,2 V; L+ (-0,8 V)
Ausgangsstrom
● für Signal "1" Nennwert2 A; 0,1 A bei High-Speed-Ausgang, Derating beachten
Ausgangsverzögerung bei ohmscher Last
● "0" nach "1", typ.0 µs; bei High-Speed-Ausgang, 4,5 µs bei Standard Ausgang
● "0" nach "1", max.0,8 µs; bei High-Speed-Ausgang, 9 µs bei Standard Ausgang
● "1" nach "0", typ.0 µs; bei High-Speed-Ausgang, 4,5 µs bei Standard Ausgang
● "1" nach "0", max.0,8 µs; bei High-Speed-Ausgang, 9 µs bei Standard Ausgang
Parallelschalten von zwei Ausgängen
● zur LeistungserhöhungJa
Schaltfrequenz
● bei ohmscher Last, max.100 kHz; bei High-Speed-Ausgang, 10 kHz bei Standard Ausgang
● bei induktiver Last, max.100 kHz; bei High-Speed-Ausgang, 10 kHz bei Standard Ausgang
● bei Lampenlast, max.10 Hz
Summenstrom der Ausgänge
● Strom je Kanal, max.2 A
● Strom je Gruppe, max.4 A
● Strom je Modul, max.4 A
Taktsynchronität
Buszykluszeit (TDP), min.250 µs; mit Einkanalkonfiguration, 375 µs mit Zweikanalkonfiguration
Jitter, max.1 µs; typisch ±
Alarme/Diagnosen/Statusinformationen
DiagnosefunktionJa
Ersatzwerte aufschaltbarJa; parametrierbar
Alarme
● DiagnosealarmJa
Diagnosen
● Überwachung der VersorgungsspannungJa
● KurzschlussJa
Diagnoseanzeige LED
● Überwachung der Versorgungsspannung (PWR-LED)Ja; grüne PWR-LED
● KanalstatusanzeigeJa
● für ModuldiagnoseJa; grüne / rote DIAG-LED
Potenzialtrennung
Potenzialtrennung Kanäle
● zwischen den KanälenNein
● zwischen den Kanälen und RückwandbusJa
Zulässige Potenzialdifferenz
zwischen verschiedenen StromkreisenDC 75 V/AC 60 V (Basisisolation)
Isolation
Isolation geprüft mitDC 707 V (Type Test)
Umgebungsbedingungen
Umgebungstemperatur im Betrieb
● waagerechte Einbaulage, min.-40 °C; = Tmin (inkl. Betauung / Frost)
● waagerechte Einbaulage, max.60 °C; Derating beachten
● senkrechte Einbaulage, min.-40 °C; = Tmin (inkl. Betauung / Frost)
● senkrechte Einbaulage, max.50 °C; Derating beachten
Höhe im Betrieb bezogen auf Meeresspiegel
● Aufstellungshöhe über NN, max.5 000 m
● Umgebungstemperatur-Luftdruck-AufstellungshöheTmin ... Tmax bei 1 140 hPa ... 795 hPa (-1 000 m ... +2 000 m) // Tmin ... (Tmax - 10 K) bei 795 hPa ... 658 hPa (+2 000 m ... +3 500 m) // Tmin ... (Tmax - 20 K) bei 658 hPa ... 540 hPa (+3 500 m ... +5 000 m)
Relative Luftfeuchte
● mit Betauung, geprüft nach IEC 60068-2-38, max.100 %; RH inkl. Betauung / Frost (keine Inbetriebnahme im betauten Zustand), waagerechte Einbaulage
Widerstandsfähigkeit
Kühl- und Schmierstoffe
— Beständig gegen handelsübliche Kühl- und SchmierstoffeJa; inkl. Diesel und Öltröpfchen in der Luft
Einsatz in ortsfesten industriellen Anlagen
— gegen biologisch aktive Stoffe nach EN 60721-3-3Ja; Klasse 3B2 Schimmel-, Pilz-, Schwammsporen (ausgenommen Fauna); Klasse 3B3 auf Anfrage
— gegen chemisch aktive Stoffe nach EN 60721-3-3Ja; Klasse 3C4 (RH < 75 %) inkl. Salznebel gemäß EN 60068-2-52 (Schärfegrad 3); *
— gegen mechanisch aktive Stoffe nach EN 60721-3-3Ja; Klasse 3S4 inkl. Sand, Staub; *
— gegen mechanische Umweltbedingungen nach EN 60721-3-3Ja; Klasse 3M8 unter Verwendung des SIPLUS Mounting Kit ET 200SP (6AG1193-6AA00-0AA0)
Einsatz auf Schiffen/auf See
— gegen biologisch aktive Stoffe nach EN 60721-3-6Ja; Klasse 6B2 Schimmel-, Pilz-, Schwammsporen (ausgenommen Fauna); Klasse 6B3 auf Anfrage
— gegen chemisch aktive Stoffe nach EN 60721-3-6Ja; Klasse 6C3 (RH < 75 %) inkl. Salznebel gemäß EN 60068-2-52 (Schärfegrad 3); *
— gegen mechanisch aktive Stoffe nach EN 60721-3-6Ja; Klasse 6S3 inkl. Sand, Staub; *
— gegen mechanische Umweltbedingungen nach EN 60721-3-6Ja; Klasse 6M4 unter Verwendung des SIPLUS Mounting Kit ET 200SP (6AG1193-6AA00-0AA0)
Einsatz in der industriellen Prozesstechnik
— gegen chemisch aktive Stoffe nach EN 60654-4Ja; Klasse 3 (unter Ausschluss von Trichlorethylen)
— Umweltbedingungen für Prozess-, Mess- und Steuersysteme nach ANSI/ISA-71.04Ja; Level GX Gruppe A/B (unter Ausschluss von Trichlorethylen; Schadgaskonzentrationen bis zu den Grenzwerten der EN 60721-3-3 Klasse 3C4 zulässig); Level LC3 (Salznebel) und Level LB3 (Öl)
Anmerkung
— Anmerkung zur Klassifizierung von Umweltbedingungen nach EN 60721, EN 60654-4 und ANSI/ISA-71.04* Die mitgelieferten Steckerabdeckungen müssen bei Betrieb auf den nicht genutzten Schnittstellen verbleiben!
Conformal Coating
● Beschichtungen für bestückte Leiterplatten gemäß EN 61086Ja; Klasse 2 für hohe Zuverlässigkeit
● Schutz gegen Verschmutzung gemäß EN 60664-3Ja; Schutz vom Typ 1
● Military Testing gemäß MIL-I-46058C, Amendment 7Ja; Verfärbung der Beschichtung während Lebensdauer möglich
● Qualification and Performance of Electrical Insulating Compound for Printed Board Assemblies gemäß IPC-CC-830AJa; Conformal Coating, Klasse A
Dezentraler Betrieb
an SIMATIC S7-300Ja
an SIMATIC S7-400Ja
an SIMATIC S7-1200Ja
an SIMATIC S7-1500Ja
an Standard PROFIBUS MasterJa
an Standard PROFINET ControllerJa
Maße
Breite20 mm
Gewichte
Gewicht, ca.50 g
letzte Änderung:29.08.2020


Produkt
Artikelnummer6AG1138-6DB00-2BB1

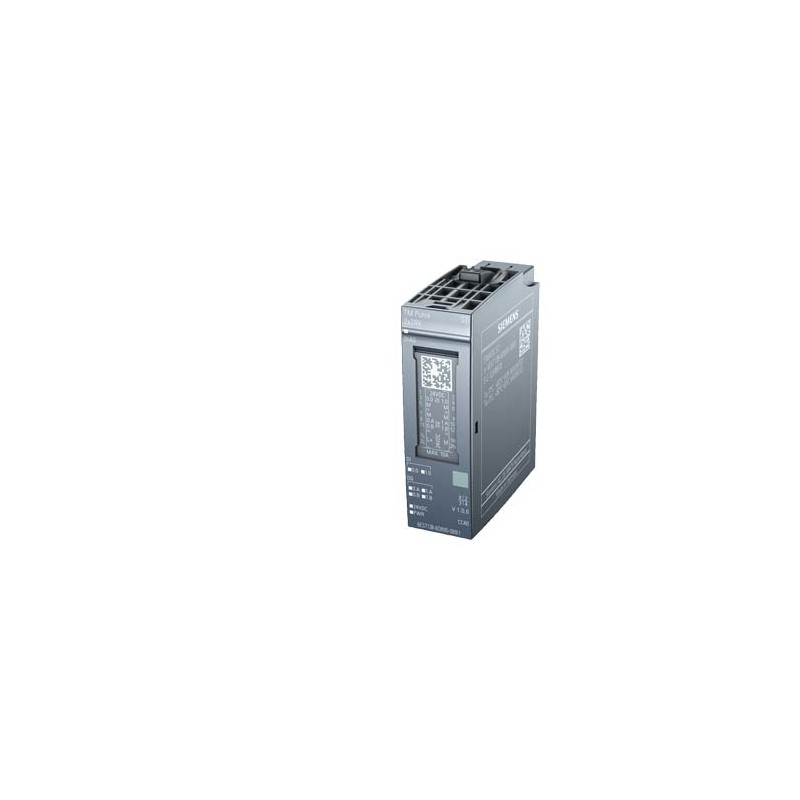

ArtikelbeschreibungSIPLUS ET 200SP TM PULSE 2x24V -40...+60°C mit Conformal Coating based on 6ES7138-6DB00-0BB1 . TM Pulse 2x24V PWM und Pulsausgabe 2 Kanäle 2A für Proportionalventile und DC Motoren
ProduktfamiliePulsausgabebaugruppe SIPLUS TM Pulse 2x24V
ProduktstatusPM300:Aktives Produkt
Preisinformationen
Preisgruppe / Stammhaus Preisgruppe473 / 473
Rohstoffzuschlagsiehe Metallfaktor (Details erhalten Sie in der Hilfe)
Metallfaktorsiehe Metallfaktor (Details erhalten Sie in der Hilfe)
Lieferinformationen
ExportkennzeichenAL : N / ECCN : EAR99H
Regellieferzeit ab Werk42 Tag(e)
Nettogewicht pro ME0,053 kg
Produktmaße (B x L x H)Nicht verfügbar
Verpackungsmaße6,40 x 7,80 x 2,30
Verpackungsmaße EinheitCM
Mengeneinheit (ME)1 Stück
Verpackungsmenge1
Zusätzliche Produktinformationen
EAN4047618068936
UPC804766353383
Statistische Warennummer85389091
Listenkennzeichen (LKZ)A&DSE/SIP ADD
Fabrikategruppe4257
GeschäftsbereichskennzahlR740
UrsprungslandDeutschland
Einhaltung der Stoffbeschränkungen entsprechend der RoHS-RichtlinieSeit: 08.09.2015
ProduktklasseB: Bedingt rücknahmefähig - Bitte wenden Sie sich an Ihren Siemens-Ansprechpartner
WEEE (2012/19/EU) RücknahmepflichtJa
REACH Art. 33 Informationspflicht nach aktueller Kandidatenliste

Informationspflicht nach Artikel 33, REACH-Verordnung: Dieses Produkt enthält ein oder mehrere Erzeugnisse, in welchen folgender Stoff der Kandidatenliste in einer Konzentration über 0,1 Massenprozent vorhanden ist:

4,4'-isopropylidendiphenol (Bisphenol A, BPA)

Auf Basis der aktuell vorliegenden Informationen gehen wir davon aus, dass diese Stoffe im Rahmen der bestimmungsgemäßen Verwendung (einschließlich der Entsorgung) des(r) Erzeugnisse(s) (siehe auch Produktdokumentation) kein Risiko darstellen.

Informationspflicht nach Artikel 33, REACH-Verordnung: Dieses Produkt enthält ein oder mehrere Erzeugnisse, in welchen folgender Stoff der Kandidatenliste in einer Konzentration über 0,1 Massenprozent vorhanden ist:

Blei

Auf Basis der aktuell vorliegenden Informationen gehen wir davon aus, dass diese Stoffe im Rahmen der bestimmungsgemäßen Verwendung (einschließlich der Entsorgung) des(r) Erzeugnisse(s) (siehe auch Produktdokumentation) kein Risiko darstellen.

Klassifizierungen
VersionKlassifizierung
eClass627-24-26-05
eClass7.127-24-26-05
eClass827-24-26-05
eClass927-24-26-05
eClass9.127-24-26-05
ETIM5EC001601
ETIM6EC001601
ETIM7EC001601
IDEA43567
UNSPSC1532-15-17-05

Datasheet - PDF

▲
Titel: Größe: Typ:
PDF CATALOGUE SIEMENS EN.pdf 120 Mbytes
PDF CATALOGUE SIEMENS EN.pdf 104 Mbytes
6AG1138-6DB00-2BB1 DE_6AG1138-6DB00-2BB1.pdf 122 Kbytes 6AG1138-6DB00-2BB1 DE_6AG1138-6DB00-2BB1.pdf

Bewertungen (0) ▲

Es gibt keine Produktbewertungenvor.

Bewertung abgeben
Bewertung abgeben
Formular verstecken
Wertung:
Name:
E-Mail :
Betreff:
Text:
Haben Sie dieses Produkt empfehlen zu kaufen?
  Captcha
  Bewertung abgeben

Aktuelle Bewertungen unserer Kunden

Alle Bewertungen wir von den Einzelteilen erhalten wir anbieten, sind real und verifiziert. Eine kleine Geste, aber sehr wertvoll. Also danke für die Minute, die Sie in, dass Sie uns Ihre Meinung und Bewertung von Produkten ausgeben, weil es mir hilft, weiter zu verbessern und noch mehr Servicequalität zu bieten.
