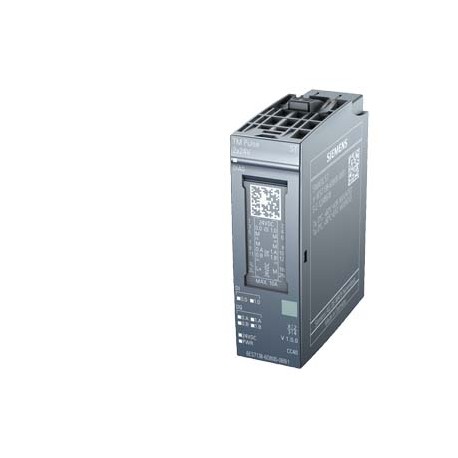

6AG1138-6DB00-2BB1 SIEMENS SIPLUS ET 200SP TM PULSE 2x24V -40...+60°C avec Conformal Coating basé sur 6ES713.. Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

6AG1138-6DB00-2BB1 SIEMENS SIPLUS ET 200SP TM PULSE 2x24V -40...+60°C avec Conformal Coating basé sur 6ES713..

6AG1138-6DB00-2BB1

SIEMENS

SIPLUS ET 200SP TM PULSE 2x24V -40...+60°C avec Conformal Coating basé sur 6ES7138-6DB00-0BB1 . TM Pulse 2x24V MLI et sortie d'impulsions 2 voies 2A, pour vannes proportionnelles et moteurs à courant continu

SIPLUS ET 200SP -40 ... +60 ° C temp. démarrage: -25 ° C avec revêtement formé basé sur 6ES7138-6DB00-0BB1 . TM APPUYEZ sur 2X24V, sortie PWM et le pouls, 2 canaux 2 A. Pour les vannes et moteurs à courant continu

Plus de détails


AUTOMATISATION > SIPLUS Extreme (LOGO, S7-1200, S7-1500, etc.)

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par SIEMENS

Prix total: $992.99
Prix unitaire: $992.99
Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant) .

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Les plus vendus

▲

En savoir plus

▲


ETIM: EC001601 - Bus de terrain, périphérie déc. - module fonctionnel / technologique

Valeur Unité
adapté au positionnement multi-axes (EF003267) -
catégorie de protection contre les explosions pour le gaz (EF003997) -
adapté à SSI (EF003254) -
degré de protection (NEMA) (EF011959) -
tension d'alimentation CC (EF007534) -V
mesure de la fréquence (EF000599) -
nombre d'interfaces matérielles en série RS-422 (EF003022) -
adapté au positionnement mono-axe (EF003268) -
raccordement au bus de champ possible sur coupleur de bus séparé (EF004002) -
adapté à la mesure du déplacement (EF003255) -
adapté à la régulation mono-axe (EF003266) -
montage possible sur barres profilées (EF003972) -
encastrement frontal possible (EF007016) -
montage sur rack possible (EF007018) -
adapté au sciage à la volée (EF003264) -
permet le comptage (EF003248) -
adapté à la détection de valeurs incrémentales (EF003258) -
montage mural/direct possible (EF007020) -
nombre d'interfaces matérielles en série RS-485 (EF003023) -
adapté à la détection de valeurs absolues (EF003259) -
tension d'alimentation CA 50 Hz (EF007532) ['-', '-']V
tension d'alimentation CA 60 Hz (EF007533) ['-', '-']V
type de tension d’alimentation (EF002991) DC
nombre de fonctions (EF003244) -
nombre d'interfaces matérielles Industrial Ethernet (EF003020) 0
nombre d'interfaces matérielles PROFINET (EF006932) 0
nombre d'interfaces matérielles en série RS-232 (EF003021) 0
nombre d'interfaces matérielles en série TTY (EF003024) 0
nombre d'interfaces matérielles parallèles (EF003026) 0
nombre d'interfaces matérielles Wireless (EF006933) 0
nombre d'interfaces matérielles USB (EF003025) 0
nombre d'autres interfaces matérielles (EF003027) 0
avec interface optique (EF003028) false
protocole pris en charge pour TCP/IP (EF003050) false
protocole pris en charge pour PROFIBUS (EF003052) false
protocole pris en charge pour CAN (EF003053) false
protocole pris en charge pour INTERBUS (EF003054) false
protocole pris en charge pour ASI (EF003051) false
supporte le protocole KNX (EF003055) false
supporte protocole Modbus (EF003057) false
protocole pris en charge pour Data-Highway (EF003058) false
supporte le protocole DeviceNet (EF003059) false
protocole pris en charge pour SUCONET (EF003060) false
protocole pris en charge pour LON (EF003017) false
protocole pris en charge pour PROFINET IO (EF007525) false
protocole pris en charge pour PROFINET CBA (EF007524) false
protocole pris en charge pour SERCOS (EF006657) false
protocole pris en charge pour Foundation Fieldbus (EF007522) false
protocole pris en charge pour EtherNet/IP (EF007521) false
protocole pris en charge pour AS-Interface Safety at Work (EF007519) false
protocole pris en charge pour DeviceNet Safety (EF007520) false
protocole pris en charge pour INTERBUS-Safety (EF006662) false
protocole pris en charge pour PROFIsafe (EF007526) false
protocole pris en charge pour SafetyBUS p (EF007527) false
protocole pris en charge pour autres systèmes de bus (EF003062) false
standard radio Bluetooth (EF007178) false
standard radio WLAN 802.11 (EF007179) false
standard radio GPRS (EF008523) false
standard radio GSM (EF008524) false
standard radio UMTS (EF008525) false
maître IO-Link (EF007298) false
composants système (EF004118) true
adapté au pesage (EF003249) false
adapté à la régulation de température (EF008344) false
adapté à la régulation de soudure (EF003251) false
adapté à la régulation de la pression (EF003252) false
adapté à NC (EF003253) false
adapté à CNC (EF003256) false
adapté à la régulation du débit (EF003260) false
adapté à la mesure du débit (EF003261) false
adapté à la commande de trajectoire (EF003262) false
adapté à la commande de cames (EF003263) false
adapté à la régulation multi-axes (EF003265) false
bloc fonctionnel de blocage du redémarrage (EF007212) false
bloc fonctionnel de réinitialisation automatique (EF007208) false
bloc fonctionnel de contrôle des contacteurs (EF007467) false
bloc fonctionnel d'arrêt d'urgence (EF007211) false
bloc fonctionnel d'équipements de protection électro-sensibles (EF007209) false
bloc fonctionnel de commutateur de validation (EF007214) false
bloc fonctionnel de circuit à deux mains (EF007215) false
bloc fonctionnel de sélection du mode de fonctionnement (EF007210) false
bloc fonctionnel de contrôle d'accès (EF007213) false
indice de protection (IP) (EF005474) IP20
adapté aux fonctions de sécurité (EF001597) false
catégorie selon EN 954-1 (EF006782) -
SIL conformément à IEC 61508 (EF009889) -
niveau de performance selon EN ISO 13849-1 (EF007399) -
matériel associé (Ex ia) (EF004141) false
matériel associé (Ex ib) (EF004142) false
catégorie de protection contre les explosions pour la poussière (EF003998) sans
largeur (EF000008) 20.0mm
hauteur (EF000040) -mm
profondeur (EF000049) -mm


SIPLUS ET 200SP TM PULSE 2x24V -40...+60°C avec Conformal Coating basé sur 6ES7138-6DB00-0BB1 . TM Pulse 2x24V MLI et sortie d'impulsions 2 voies 2A, pour vannes proportionnelles et moteurs à courant continu
Informations générales
Désignation du type de produitTM Pulse 2x24V
Version du firmwareV1.0
● Mise à jour du firmware possibleOui
BaseUnits utilisablesType BU B1
Codage couleur des étiquette de repérage couleur spécifique aux modulesCC40
Fonction du produit
● Données I&MOui; I&M 0
● Mode synchroneOui
Ingénierie avec
● PROFIBUS à partir de la version/révision GSDGSD Révision 5
● PROFINET à partir de la version/révision GSDGSDML V2.31
Tension d'alimentation
Tension de charge L+
● Valeur nominale (CC)24 V
● Plage admissible, limite inférieure (CC)19,2 V
● Plage admissible, limite supérieure (CC)28,8 V
● Protection contre les courts-circuitsOui
● Protection contre l'inversion de polaritéOui; contre la destruction
Courant d'entrée
Consommation, maxi70 mA; sans charge
Alimentation des capteurs
Nombre de sorties2; une alimentation de capteurs 24 V commune pour les deux canaux
Alimentation des capteurs 24 V
● 24 VOui; L+ (-0,8 V)
● Protection contre les courts-circuitsOui; par voie, électronique
● Courant de sortie, maxi300 mA
Puissance dissipée
Puissance dissipée, typ.1,7 W
Plage d'adresses
Espace d'adresses par module
● Entrées16 byte; 8 par voie
● Sorties24 byte; 12 par voie
Entrées TOR
Nombre d'entrées TOR2; 1 par voie
entrées TOR, paramétrablesOui
Caractéristique d'entrée selon CEI 61131, type 3Oui
Fonctions entrées TOR, paramétrables
● entrée TOR librement configurableOui
● Déblocage matériel pour sortie TOROui
Tension d'entrée
● Type de tension d'entréeCC
● Valeur nominale (CC)24 V
● pour état log. "0"-30 à +5 V
● pour état log. "1"+11 à +30 V
● tension admissible à l'entrée, min.-30 V
● tension admissible à l'entrée, max.30 V
Courant d'entrée
● pour état log. "1", typ.2,5 mA
Retard d'entrée (pour valeur nominale de la tension d'entrée)
pour entrées standard
— paramétrableOui; aucun / 0,05 / 0,1 / 0,4 / 0,8 / 1,6 / 3,2 / 12,8 / 20 ms
— pour "0" vers "1", mini4 µs; pour paramétrage "aucun"
— pour "1" vers "0", mini4 µs; pour paramétrage "aucun"
Sorties TOR
Type de sortie TORCommutation P et M
Nombre de sorties TOR2; 1 par voie
Type MOui
Type POui
sorties TOR, paramétrablesOui
Protection contre les courts-circuitsOui; électronique / thermique
● Seuil de réponse, typ.6,8 A avec sortie standard, 2 A avec sortie High Speed
Limitation de la tension de coupure inductive à-0,8 V
Activation d'une entrée TOROui
Précision de durée d'impulsion±100 ppm ±0,5 µs en sortie High Speed, ±100 ppm ±9 µs en sortie standard
Durée minimale d'impulsion1,5 µs; en sortie High Speed, 10 µs en sortie standard
Fonctions sorties TOR, paramétrables
● sortie TOR librement configurableOui
● Sortie MLIOui
— Nombre, maxi2; 1 par voie
— Période, paramétrableOui; 85 s max.
— Durée d'enclenchement, min.0 %
— Durée d'enclenchent, max.100 %
— Résolution de la durée d'enclenchement0,0036 %; avec format S7 Analog, min. 20 ns
● Connexion d'une vanne proportionnelleOui
● TramageOui
— Fréquence réglableOui
— Amplitude réglableOui
● Mesure de courantOui
● Régulation de courantOui
● Raccordement d'un moteur CCOui
● Retard à l'enclenchementOui
● Retard au déclenchementOui
● Emission de fréquenceOui
● Train d'impulsionsOui
● Sortie d'impulsionOui
Pouvoir de coupure des sorties
● pour charge résistive, max.2 A
● pour charge de lampes, maxi10 W; 1 W en sortie High Speed
Plage de résistance de charge
● Limite inférieure12 Ω; 240 Ohm en sortie High Speed
● Limite supérieure12 kΩ
Tension de sortie
● Type de tension de sortieCC
● pour état log. "0", max.1 V
● pour état log. "1", mini23,2 V; L+ (-0,8 V)
Courant de sortie
● pour état log. "1" valeur nominale2 A; 0,1 A en sortie High Speed, tenir compte du déclassement
Temps de retard de sortie pour charge ohmique
● pour "0" vers "1", typ.0 µs; en sortie High Speed, 4,5 µs en sortie standard
● pour "0" vers "1", maxi0,8 µs; en sortie High Speed, 9 µs en sortie standard
● pour "1" vers "0", typ.0 µs; en sortie High Speed, 4,5 µs en sortie standard
● pour "1" vers "0", max.0,8 µs; en sortie High Speed, 9 µs en sortie standard
Montage en parallèle de deux sorties
● pour augmentation de puissanceOui
Fréquence de commutation
● pour charge résistive, max.100 kHz; en sortie High Speed, 10 KHz en sortie standard
● pour charge inductive, maxi100 kHz; en sortie High Speed, 10 KHz en sortie standard
● pour charge de lampes, maxi10 Hz
Courant total des sorties
● Courant max. par voie2 A
● Courant max. par groupe4 A
● Courant max. par module4 A
Mode synchrone
Temps de cycle du bus (TDP), min.250 µs; en configuration 1 voie, 375 µs en configuration 2 voies
Gigue, max.1 µs; typique ±
Alarmes/diagnostic/information d'état
Fonctions de diagnosticOui
Valeurs de remplacement applicablesOui; paramétrable
Alarmes
● Alarme de diagnosticOui
Diagnostics
● Surveillance de la tension d'alimentationOui
● Court-circuitOui
Signalisation de diagnostic par LED
● Surveillance de la tension d'alimentation (LED PWR)Oui; LED verte PWR
● Affichage de l'état de la voieOui
● pour diagnostic du moduleOui; LED verte / rouge DIAG
Séparation galvanique
Séparation galvanique des canaux
● entre les voiesNon
● entre voies et bus interneOui
Différence de potentiel admissible
entre les différents circuits75 V CC / 60 V CA (isolation de base)
Isolation
Isolation vérifiée avec707 V CC (type Test)
Conditions ambiantes
Température ambiante en service
● Montage horizontal, mini-40 °C; = Tmin (avec condensation/gel)
● Montage horizontal, maxi60 °C; Tenir compte du déclassement
● Montage vertical, mini-40 °C; = Tmin (avec condensation/gel)
● Montage vertical, maxi50 °C; Tenir compte du déclassement
Altitude en service par rapport au niveau de la mer
● Altitude d'installation, max.5 000 m
● Température ambiante - Pression atmosphérique - Altitude d'installationTmin ... Tmax à 1 140 hPa ... 795 hPa (-1 000 m ... +2 000 m) // Tmin ... (Tmax - 10 K) à 795 hPa ... 658 hPa (+2 000 m ... +3 500 m) // Tmin ... (Tmax - 20 K) à 658 hPa ... 540 hPa (+3 500 m ... +5 000 m)
Humidité relative de l'air
● avec condensation, essai selon CEI 60068-2-38, max.100 %; RH condensation/gel inclus (aucune mise en service en cas de condensation), position de montage verticale
Tenue
Produits de refroidissement et lubrifiants
— Résistant aux produits de refroidissement et lubrifiants courants du commerceOui; y compris gazole et gouttelettes d'huile dans l'air
Utilisation dans des installations industrielles stationnaires
— aux substances biologiquement actives selon EN 60721-3-3Oui; Classe 3B2 spores fongiques (faune exceptée) ; classe 3B3 sur demande
— aux substances chimiquement actives selon EN 60721-3-3Oui; Classe 3C4 (HR < 75 %) y compris brouillard salin selon EN 60068-2-52 (niveau de sévérité 3) ; *
— aux substances mécaniquement actives selon EN 60721-3-3Oui; Classe 3S4 y compris sable, poussière ; *
— aux conditions d'environnement mécaniques selon EN 60721-3-3Oui; Classe 3M8 avec utilisation du SIPLUS Mounting Kit ET 200SP (6AG1193-6AA00-0AA0)
Utilisation sur des bateaux/en mer
— aux substances biologiquement actives selon EN 60721-3-6Oui; Classe 6B2 spores fongiques (faune exceptée) ; classe 6B3 sur demande
— aux substances chimiquement actives selon EN 60721-3-6Oui; Classe 6C3 (HR < 75 %) y compris brouillard salin selon EN 60068-2-52 (niveau de sévérité 3) ; *
— aux substances mécaniquement actives selon EN 60721-3-6Oui; Classe 6S3 y compris sable, poussière ; *
— aux conditions d'environnement mécaniques selon EN 60721-3-6Oui; Classe 6M4 avec utilisation du SIPLUS Mounting Kit ET 200SP (6AG1193-6AA00-0AA0)
Utilisation dans les processus industriels
— aux substances chimiquement actives selon EN 60654-4Oui; Classe 3 (à l'exclusion des trichloréthylènes)
— conditions environnementales pour les systèmes de mesure et de contrôle des processus selon ANSI/ISA-71.04Oui; Niveau GX Groupe A/B (à l'exclusion des trichloréthylènes ; concentration de gaz agressifs admissible jusqu'aux limites d'EN 60721-3-3 classe 3C4) ; niveau LC3 (brouillard salin) et niveau LB3 (huiles)
Remarque
— Remarque pour la classification de conditions d'environnement selon EN 60721, EN 60654-4 et ANSI/ISA-71.04* Les capots de connecteur fournis doivent rester en place sur les interfaces non utilisées !
Conformal coating
● Revêtements pour circuits imprimés équipés selon EN 61086Oui; Classe 2 pour une fiabilité élevée
● Protection contre l'encrassement selon EN 60664-3Oui; Protection de type 1
● Military Testing selon MIL-I-46058C, Amendment 7Oui; Possibilité de changement de couleur du revêtement au cours de la durée de vie
● Qualification and Performance of Electrical Insulating Compound for Printed Board Assemblies selon IPC-CC-830AOui; Conformal Coating, classe A
Mode décentralisé
vers SIMATIC S7-300Oui
vers SIMATIC S7-400Oui
vers SIMATIC S7-1200Oui
vers SIMATIC S7-1500Oui
vers maître standard PROFIBUSOui
vers contrôleur standard PROFINETOui
Dimensions
Largeur20 mm
Poids
Poids approx.50 g
dernière modification :29-08-2020


Produit
Numéro d'article6AG1138-6DB00-2BB1

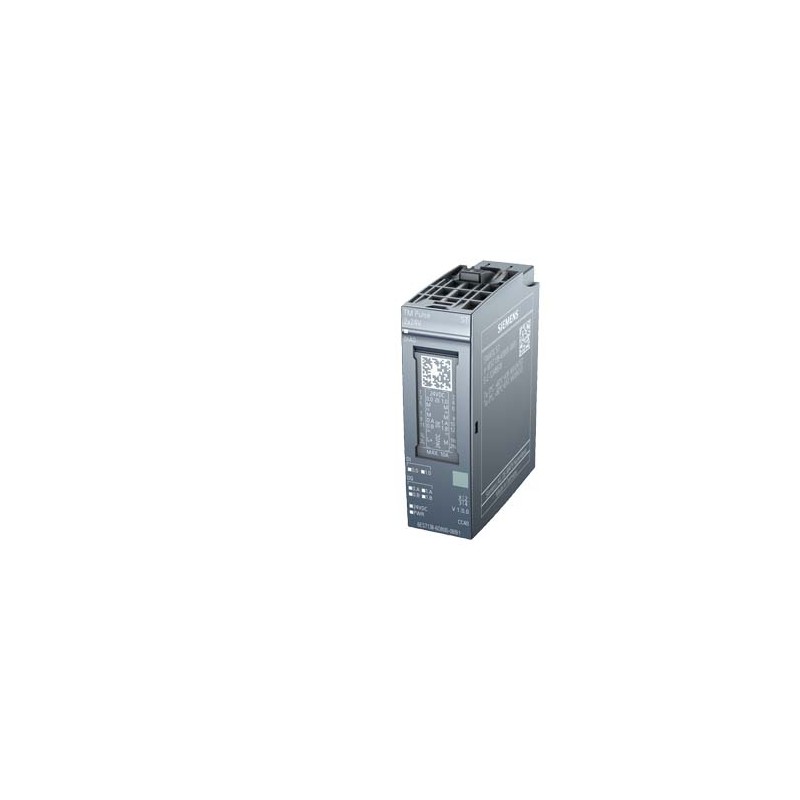

Description d'articleSIPLUS ET 200SP TM PULSE 2x24V -40...+60°C avec Conformal Coating basé sur 6ES7138-6DB00-0BB1 . TM Pulse 2x24V MLI et sortie d'impulsions 2 voies 2A, pour vannes proportionnelles et moteurs à courant continu
Famille de produitSIPLUS Module générateur d'impulsions TM Pulse 2x24V
Cycle de vie du produit (PLM)PM300:Active Product
Données Prix
Groupe de prix473
Coefficient MetalNullement
Informations Livraison
Caractéristiques d'exportationAL : N / ECCN : EAR99H
Délai Appro Fsseur (hors transport)42 Jour(s)
Poids Net par quantité0.053 kg
Dimensions Produit (largeur x Longueur x Hauteur)Indisponible.
Dimension emballage6.40 x 7.80 x 2.30
Unité de mesure de l'emballageCM
Quantité1 Pc
Quantité par emballage1
Informations produit supplémentaires
EAN4047618068936
UPC804766353383
N° d'Export85389091
Rubrique catalogue (PDF)A&DSE/SIP ADD
Groupe de produit4257
Group CodeR740
Pays d'origineAllemagne
Conformité à la directive RoHSConforme directive RoHS depuis :: 08.09.2015
Classe de produitB: limited or only medium-term re-useability
Directive environnementale DEEE :Oui
Art. 33 REACH : Obligation d'information sur la liste des substances candidates

Obligation d'information imposée par l'article 33 de la règlementation REACH: ce produit comprend un ou plusieurs articles dans lesquels la substance suivante de la liste candidate est contenue dans des concentrations supérieures à 0,1% poids / poids (w / w):

4,4'-isopropylidenediphenol (Bisphenol A, BPA)

Sur la base des informations actuellement disponibles, nous supposons que ces substances ne présentent aucun risque si les articles sont utilisés comme prévu (y compris l'élimination). Veuillez également consulter la documentation du produit.

Obligation d'information imposée par l'article 33 de la règlementation REACH: ce produit comprend un ou plusieurs articles dans lesquels la substance suivante de la liste candidate est contenue dans des concentrations supérieures à 0,1% poids / poids (w / w):

Lead

Sur la base des informations actuellement disponibles, nous supposons que ces substances ne présentent aucun risque si les articles sont utilisés comme prévu (y compris l'élimination). Veuillez également consulter la documentation du produit.

Classification
VersionClassification
eClass627-24-26-05
eClass7.127-24-26-05
eClass827-24-26-05
eClass927-24-26-05
eClass9.127-24-26-05
ETIM5EC001601
ETIM6EC001601
ETIM7EC001601
IDEA43567
UNSPSC1532-15-17-05

Datasheet - PDF

▲
Titre: Taille: Type:
PDF CATALOGUE SIEMENS EN.pdf 120 Mbytes
PDF CATALOGUE SIEMENS EN.pdf 104 Mbytes
6AG1138-6DB00-2BB1 FR_6AG1138-6DB00-2BB1.pdf 122 Kbytes 6AG1138-6DB00-2BB1 FR_6AG1138-6DB00-2BB1.pdf

Commentaires: (0) ▲

Aucun commentaire sur le produit encore.

Écrire commentaire
Écrire commentaire
Sous forme de peau
Score:
Nom:
Email:
Titre:
Commentaire:
Recommandez-vous acheter ce produit?
  Captcha
  Écrire commentaire

Derniers commentaires de nos clients

Toutes les évaluations que nous recevons des articles que nous proposons sont réels et vérifiés. Un petit geste, mais très précieux. Je vous remercie pour cette minute que vous passez à nous laisser votre avis et note sur les produits, car il nous aide à continuer à améliorer et à offrir encore plus la qualité de service.
