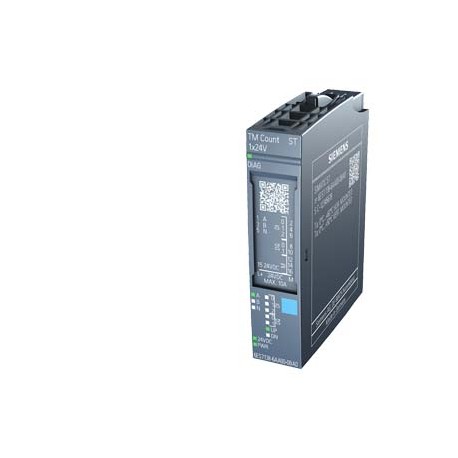

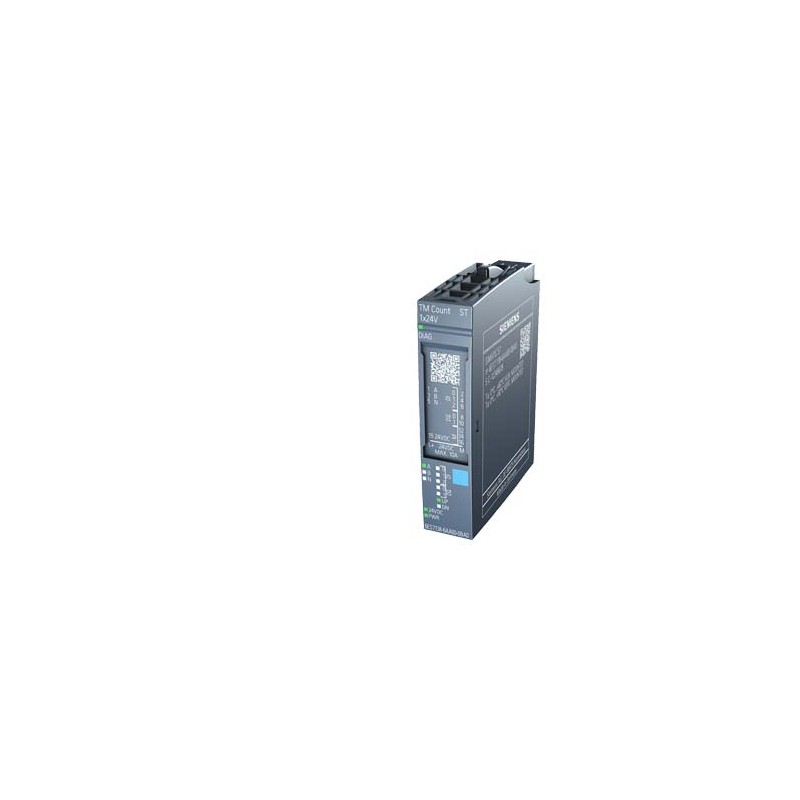

6AG1138-6AA00-2BA0 SIEMENS ***ERSATZTEIL*** SIPLUS ET 200SP -40...+60°C mit Conformal Coating based on 6ES71.. Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

6AG1138-6AA00-2BA0 SIEMENS ***ERSATZTEIL*** SIPLUS ET 200SP -40...+60°C mit Conformal Coating based on 6ES71..

6AG1138-6AA00-2BA0

SIEMENS

***ERSATZTEIL*** SIPLUS ET 200SP -40...+60°C mit Conformal Coating based on 6ES7138-6AA00-0BA0 . TM count 1x 24V Zählerbaugruppe, 1 Kanal für 24V inkremental-oder Impulsgeber, 3 DI, 2 DQ

SIPLUS ET 200SP -40 ... +60 ° C temp. boot: -25 ° C mit Beschichtung gebildet basierend auf 6ES7138-6AA00-0BA0 . TM COUNT 1X24V Zähler-Modul, 1-Kanal-inkremental-encoder 24 v oder Impuls 24 v, 3DI, 2DQ

Mehr Infos


AUTOMATION > SIPLUS Extreme (LOGO, S7-1200, S7-1500 usw.)

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von SIEMENS

* Dieser Artikel ist möglicherweise veraltet. Wenn Sie interessiert sind, fordern Sie uns ein Angebot und wir teilen Ihnen mit, ob Einheiten verfügbar sind. Sollten keine weiteren vorhanden sein, sucht einer unserer Techniker nach einer lieferbaren Alternative mit ähnlichen Eigenschaften.

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

▲

Mehr Infos

▲


ETIM: EC001601 - Feldbus, Dez. Peripherie - Funktions-/Technologie-Modul

Wert Einheit
Explosionsschutz-Kategorie für Gas (EF003997) -
Höhe (EF000040) -mm
Schutzart (NEMA) (EF011959) -
Feldbusanschluss über seperaten Buskoppler möglich (EF004002) -
Frequenzmessung (EF000599) -
Geeignet für Absolut-Wert-Erfassung (EF003259) -
Versorgungsspannung bei AC 50 Hz (EF007532) ['-', '-']V
Versorgungsspannung bei AC 60 Hz (EF007533) ['-', '-']V
Versorgungsspannung bei DC (EF007534) ['19.2', '28.8']V
Spannungsart der Versorgungsspannung (EF002991) DC
Anzahl der Funktionen (EF003244) -
Anzahl der HW-Schnittstellen Industrial Ethernet (EF003020) 0
Anzahl der Schnittstellen PROFINET (EF006932) 0
Anzahl der HW-Schnittstellen seriell RS-232 (EF003021) 0
Anzahl der HW-Schnittstellen seriell RS-422 (EF003022) 0
Anzahl der HW-Schnittstellen seriell RS-485 (EF003023) 0
Anzahl der HW-Schnittstellen seriell TTY (EF003024) 0
Anzahl der HW-Schnittstellen parallel (EF003026) 0
Anzahl der HW-Schnittstellen Wireless (EF006933) 0
Anzahl der HW-Schnittstellen USB (EF003025) 0
Anzahl der HW-Schnittstellen sonstige (EF003027) 0
Mit optischer Schnittstelle (EF003028) false
Unterstützt Protokoll für TCP/IP (EF003050) false
Unterstützt Protokoll für PROFIBUS (EF003052) false
Unterstützt Protokoll für CAN (EF003053) false
Unterstützt Protokoll für INTERBUS (EF003054) false
Unterstützt Protokoll für ASI (EF003051) false
Unterstützt Protokoll für KNX (EF003055) false
Unterstützt Protokoll für Modbus (EF003057) false
Unterstützt Protokoll für Data-Highway (EF003058) false
Unterstützt Protokoll für DeviceNet (EF003059) false
Unterstützt Protokoll für SUCONET (EF003060) false
Unterstützt Protokoll für LON (EF003017) false
Unterstützt Protokoll für PROFINET IO (EF007525) false
Unterstützt Protokoll für PROFINET CBA (EF007524) false
Unterstützt Protokoll für SERCOS (EF006657) false
Unterstützt Protokoll für Foundation Fieldbus (EF007522) false
Unterstützt Protokoll für EtherNet/IP (EF007521) false
Unterstützt Protokoll für AS-Interface Safety at Work (EF007519) false
Unterstützt Protokoll für DeviceNet Safety (EF007520) false
Unterstützt Protokoll für INTERBUS-Safety (EF006662) false
Unterstützt Protokoll für PROFIsafe (EF007526) false
Unterstützt Protokoll für SafetyBUS p (EF007527) false
Unterstützt Protokoll für sonstige Bussysteme (EF003062) false
Funkstandard Bluetooth (EF007178) false
Funkstandard WLAN 802.11 (EF007179) false
Funkstandard GPRS (EF008523) false
Funkstandard GSM (EF008524) false
Funkstandard UMTS (EF008525) false
IO-Link Master (EF007298) false
Systemkomponente (EF004118) true
Geeignet für Zählen (EF003248) true
Geeignet zum Wiegen (EF003249) false
Geeignet für Temperaturregelung (EF008344) false
Geeignet für Schweiß-Regelung (EF003251) false
Geeignet für Druck-Regelung (EF003252) false
Geeignet für NC (EF003253) false
Geeignet für Wegerfassung (EF003255) true
Geeignet für CNC (EF003256) false
Geeignet für SSI (EF003254) false
Geeignet für Inkremental-Wert-Erfassung (EF003258) true
Geeignet für Durchfluss-Regelung (EF003260) false
Geeignet für Durchfluss-Messung (EF003261) false
Geeignet für Bahnsteuerung (EF003262) false
Geeignet für Nocken-Steuerung (EF003263) false
Geeignet für fliegende Säge (EF003264) false
Geeignet für Mehrachs-Regelung (EF003265) false
Geeignet für Einachs-Regelung (EF003266) false
Geeignet für Mehrachs-Positionierung (EF003267) false
Geeignet für Einachs-Positionierung (EF003268) false
Funktionsblock Wiederanlaufsperre (EF007212) false
Funktionsblock Automatischer Reset (EF007208) false
Schützkontrolle Funktionsblock (EF007467) false
Funktionsblock NOT-AUS (EF007211) false
Funktionsblock Berührungslos Wirkende Schutzeinrichtungen (EF007209) false
Funktionsblock Zustimm-Taster (EF007214) false
Funktionsblock Zweihand-Schaltung (EF007215) false
Funktionsblock Betriebsartenwahl (EF007210) false
Funktionsblock Zugangskontrolle (EF007213) false
Schutzart (IP) (EF005474) IP20
Tragschienenmontage möglich (EF003972) true
Wand-/Direktmontage möglich (EF007020) false
Fronteinbau möglich (EF007016) true
Rack-Montage möglich (EF007018) true
Geeignet für Sicherheitsfunktionen (EF001597) false
Kategorie nach EN 954-1 (EF006782) -
SIL nach IEC 61508 (EF009889) -
Performance Level nach EN ISO 13849-1 (EF007399) -
Zugehöriges Betriebsmittel (Ex ia) (EF004141) false
Zugehöriges Betriebsmittel (Ex ib) (EF004142) false
Explosionsschutz-Kategorie für Staub (EF003998) ohne
Breite (EF000008) 15.0mm
Tiefe (EF000049) 60.0mm


***ERSATZTEIL*** SIPLUS ET 200SP -40...+60°C mit Conformal Coating based on 6ES7138-6AA00-0BA0 . TM count 1x 24V Zählerbaugruppe, 1 Kanal für 24V inkremental-oder Impulsgeber, 3 DI, 2 DQ
Allgemeine Informationen
Produkttyp-BezeichnungTM Count 1x24V
verwendbare BaseUnitsBU-Typ A0
Produktfunktion
● I&M-DatenJa; I&M0 bis I&M3
● taktsynchroner BetriebJa
Engineering mit
● PROFIBUS ab GSD-Version/GSD-RevisionGSD Revision 5
● PROFINET ab GSD-Version/GSD-RevisionGSDML V2.3
Versorgungsspannung
Lastspannung L+
● Nennwert (DC)24 V
● zulässiger Bereich, untere Grenze (DC)19,2 V
● zulässiger Bereich, obere Grenze (DC)28,8 V
● VerpolschutzJa
Eingangsstrom
Stromaufnahme, max.60 mA; ohne Last
Geberversorgung
Anzahl Ausgänge1
24 V-Geberversorgung
● 24 VJa; L+ (-0,8 V)
● Kurzschluss-SchutzJa
● Ausgangsstrom, max.300 mA
Verlustleistung
Verlustleistung, typ.1 W
Adressbereich
Adressraum je Modul
● Eingänge16 byte
● Ausgänge12 byte; 4 byte bei Motion Control
Digitaleingaben
Anzahl der Eingänge3
digitale Eingänge parametrierbarJa
Eingangskennlinie nach IEC 61131, Typ 3Ja
Funktionen Digitaleingänge, parametrierbar
● Tor-Start/StoppJa
● CaptureJa
● SynchronisationJa
● frei nutzbarer DigitaleingangJa
Eingangsspannung
● Nennwert (DC)24 V
● für Signal "0"-30 ... +5 V
● für Signal "1"+11 ... +30 V
● zulässige Spannung am Eingang, min.-30 V
● zulässige Spannung am Eingang, max.30 V
Eingangsstrom
● für Signal "1", typ.2,5 mA
Eingangsverzögerung (bei Nennwert der Eingangsspannung)
für Standardeingänge
— parametrierbarJa; keine / 0,05 / 0,1 / 0,4 / 0,8 / 1,6 / 3,2 / 12,8 / 20 ms
— bei "0" nach "1", min.6 µs; bei Parametrierung "keine"
— bei "1" nach "0", min.6 µs; bei Parametrierung "keine"
für Technologische Funktionen
— parametrierbarJa
Leitungslänge
● geschirmt, max.1 000 m
● ungeschirmt, max.600 m
Digitalausgaben
Art des DigitalausgangsTransistor
Anzahl der Ausgänge2
digitale Ausgänge parametrierbarJa
Kurzschluss-SchutzJa; elektronisch / thermisch
● Ansprechschwelle, typ.1 A
Begrenzung der induktiven Abschaltspannung aufL+ (-33 V)
Ansteuern eines DigitaleingangsJa
Funktionen Digitalausgänge, parametrierbar
● Schalten an VergleichswertenJa
● frei nutzbarer DigitalausgangJa
Schaltvermögen der Ausgänge
● bei ohmscher Last, max.0,5 A; je Digitalausgang
● bei Lampenlast, max.5 W
Lastwiderstandsbereich
● untere Grenze48 Ω
● obere Grenze12 kΩ
Ausgangsspannung
● für Signal "1", min.23,2 V; L+ (-0,8 V)
Ausgangsstrom
● für Signal "1" Nennwert0,5 A; je Digitalausgang
● für Signal "1" zulässiger Bereich, max.0,6 A; je Digitalausgang
● für Signal "1" Mindestlaststrom2 mA
● für Signal "0" Reststrom, max.0,5 mA
Ausgangsverzögerung bei ohmscher Last
● "0" nach "1", max.50 µs
● "1" nach "0", max.50 µs
Schaltfrequenz
● bei ohmscher Last, max.10 kHz
● bei induktiver Last, max.0,5 Hz; nach IEC 60947-5-1, DC-13; Derating-Kurve beachten
● bei Lampenlast, max.10 Hz
Summenstrom der Ausgänge
● Strom je Modul, max.1 A
Leitungslänge
● geschirmt, max.1 000 m
● ungeschirmt, max.600 m
Geber
Anschließbare Geber
● 2-Draht-SensorJa
— zulässiger Ruhestrom (2-Draht-Sensor), max.1,5 mA
Gebersignale, Inkrementalgeber (asymmetrisch)
● Eingangsspannung24 V
● Eingangsfrequenz, max.200 kHz
● Zählfrequenz, max.800 kHz; bei Vierfachauswertung
● Leitungslänge geschirmt, max.600 m; abhängig von Eingangsfrequenz, Geber und Kabelqualität; max. 50 m bei 200 kHz
● Signalfilter parametrierbarJa
● Inkrementalgeber mit A/B-Spuren, 90° phasenversetztJa
● Inkrementalgeber mit A/B-Spuren, 90° phasenversetzt und Null-SpurJa
● Impuls-GeberJa
● Impuls-Geber mit RichtungJa
● Impuls-Geber mit einem Puls-Signal je ZählrichtungJa
Gebersignal 24 V
— zulässige Spannung am Eingang, min.-30 V
— zulässige Spannung am Eingang, max.30 V
Schnittstellenphysik
● M/P-lesendJa
● Eingangskennlinie nach IEC 61131, Typ 3Ja
Alarme/Diagnosen/Statusinformationen
Ersatzwerte aufschaltbarJa; parametrierbar
Alarme
● DiagnosealarmJa
● ProzessalarmJa
Diagnosen
● Überwachung der VersorgungsspannungJa
● DrahtbruchJa
● KurzschlussJa
● A/B-Übergangsfehler bei Inkremental-GeberJa
● SammelfehlerJa
Diagnoseanzeige LED
● Überwachung der Versorgungsspannung (PWR-LED)Ja; grüne PWR-LED
● für ModuldiagnoseJa; grüne / rote DIAG-LED
● Statusanzeige Vorwärts Zählen (grün)Ja
● Statusanzeige Rückwärts Zählen (grün)Ja
Integrierte Funktionen
Anzahl Zähler1
Zählfrequenz (Zähler) max.800 kHz; bei Vierfachauswertung
Zähl-Funktionen
● verwendbar mit TO High_Speed_CounterJa
● Endlos ZählenJa
● Zählerverhalten parametrierbarJa
● Hardware-Tor über DigitaleingangJa
● Software-TorJa
● Ereignis-gesteuerter StoppJa
● Synchronisation über DigitaleingangJa
● Zählbereich parametrierbarJa
Vergleicher
— Anzahl Vergleicher2
— RichtungsabhängigkeitJa
— änderbar aus AnwenderprogrammJa
Positionserfassung
● inkrementelle ErfassungJa
● geeignet für S7-1500 Motion ControlJa
Mess-Funktionen
● Messzeit parametrierbarJa
● dynamische MesszeitanpassungJa
● Anzahl Schwellwerte, parametrierbar2
Messbereich
— Frequenzmessung, min.0,04 Hz
— Frequenzmessung, max.800 kHz
— Periodendauermessung, min.1,25 µs
— Periodendauermessung, max.25 s
Genauigkeit
— Frequenzmessung100 ppm; abhängig von Messintervall und Signalauswertung
— Periodendauermessung100 ppm; abhängig von Messintervall und Signalauswertung
— Geschwindigkeitsmessung100 ppm; abhängig von Messintervall und Signalauswertung
Potenzialtrennung
Potenzialtrennung Kanäle
● zwischen den Kanälen und RückwandbusJa
Zulässige Potenzialdifferenz
zwischen verschiedenen StromkreisenDC 75 V/AC 60 V (Basisisolation)
Isolation
Isolation geprüft mitDC 707 V (Type Test)
Umgebungsbedingungen
Umgebungstemperatur im Betrieb
● waagerechte Einbaulage, min.-40 °C; = Tmin (inkl. Betauung / Frost)
● waagerechte Einbaulage, max.60 °C; = Tmax
Höhe im Betrieb bezogen auf Meeresspiegel
● Aufstellungshöhe über NN, max.5 000 m
● Umgebungstemperatur-Luftdruck-AufstellungshöheTmin ... Tmax bei 1 140 hPa ... 795 hPa (-1 000 m ... +2 000 m) // Tmin ... (Tmax - 10 K) bei 795 hPa ... 658 hPa (+2 000 m ... +3 500 m) // Tmin ... (Tmax - 20 K) bei 658 hPa ... 540 hPa (+3 500 m ... +5 000 m)
Relative Luftfeuchte
● mit Betauung, geprüft nach IEC 60068-2-38, max.100 %; RH inkl. Betauung / Frost (keine Inbetriebnahme im betauten Zustand), waagerechte Einbaulage
Widerstandsfähigkeit
Kühl- und Schmierstoffe
— Beständig gegen handelsübliche Kühl- und SchmierstoffeJa; inkl. Diesel und Öltröpfchen in der Luft
Einsatz in ortsfesten industriellen Anlagen
— gegen biologisch aktive Stoffe nach EN 60721-3-3Ja; Klasse 3B2 Schimmel-, Pilz-, Schwammsporen (ausgenommen Fauna); Klasse 3B3 auf Anfrage
— gegen chemisch aktive Stoffe nach EN 60721-3-3Ja; Klasse 3C4 (RH < 75 %) inkl. Salznebel gemäß EN 60068-2-52 (Schärfegrad 3); *
— gegen mechanisch aktive Stoffe nach EN 60721-3-3Ja; Klasse 3S4 inkl. Sand, Staub; *
— gegen mechanische Umweltbedingungen nach EN 60721-3-3Ja; Klasse 3M8 unter Verwendung des SIPLUS Mounting Kit ET 200SP (6AG1193-6AA00-0AA0)
Einsatz auf Schiffen/auf See
— gegen biologisch aktive Stoffe nach EN 60721-3-6Ja; Klasse 6B2 Schimmel-, Pilz-, Schwammsporen (ausgenommen Fauna); Klasse 6B3 auf Anfrage
— gegen chemisch aktive Stoffe nach EN 60721-3-6Ja; Klasse 6C3 (RH < 75 %) inkl. Salznebel gemäß EN 60068-2-52 (Schärfegrad 3); *
— gegen mechanisch aktive Stoffe nach EN 60721-3-6Ja; Klasse 6S3 inkl. Sand, Staub; *
— gegen mechanische Umweltbedingungen nach EN 60721-3-6Ja; Klasse 6M4 unter Verwendung des SIPLUS Mounting Kit ET 200SP (6AG1193-6AA00-0AA0)
Einsatz in der industriellen Prozesstechnik
— gegen chemisch aktive Stoffe nach EN 60654-4Ja; Klasse 3 (unter Ausschluss von Trichlorethylen)
— Umweltbedingungen für Prozess-, Mess- und Steuersysteme nach ANSI/ISA-71.04Ja; Level GX Gruppe A/B (unter Ausschluss von Trichlorethylen; Schadgaskonzentrationen bis zu den Grenzwerten der EN 60721-3-3 Klasse 3C4 zulässig); Level LC3 (Salznebel) und Level LB3 (Öl)
Anmerkung
— Anmerkung zur Klassifizierung von Umweltbedingungen nach EN 60721, EN 60654-4 und ANSI/ISA-71.04* Die mitgelieferten Steckerabdeckungen müssen bei Betrieb auf den nicht genutzten Schnittstellen verbleiben!
Conformal Coating
● Beschichtungen für bestückte Leiterplatten gemäß EN 61086Ja; Klasse 2 für hohe Zuverlässigkeit
● Schutz gegen Verschmutzung gemäß EN 60664-3Ja; Schutz vom Typ 1
● Military Testing gemäß MIL-I-46058C, Amendment 7Ja; Verfärbung der Beschichtung während Lebensdauer möglich
● Qualification and Performance of Electrical Insulating Compound for Printed Board Assemblies gemäß IPC-CC-830AJa; Conformal Coating, Klasse A
Maße
Breite15 mm
Gewichte
Gewicht, ca.45 g
letzte Änderung:29.08.2020


Produkt
Artikelnummer6AG1138-6AA00-2BA0
Artikelbeschreibung***ERSATZTEIL*** SIPLUS ET 200SP -40...+60°C mit Conformal Coating based on 6ES7138-6AA00-0BA0 . TM count 1x 24V Zählerbaugruppe, 1 Kanal für 24V inkremental-oder Impulsgeber, 3 DI, 2 DQ
ProduktfamilieNicht verfügbar
ProduktstatusPM410:Produktstreichung
Produktstatus DatumProdukt gestrichen seit: 04.04.2020
Hinweis
Für dieses Produkt gibt es einen Nachfolger:
6AG1138-6AA01-2BA0Produktvergleich
Nachfolgerinformationen
Nachfolger6AG1138-6AA01-2BA0
Nachfolger-BeschreibungSIPLUS ET 200SP TM COUNT 1X24V -40...+60°C mit Conformal Coating based on 6ES7138-6AA01-0BA0 . Zählerbaugruppe, 1 Kanal für 24V inkremental- oder Impulsgeber, 3 DI, 2 DQ, passend für BU-Typ A0, Verpackungsmenge: 1 Stück
Preisinformationen
Preisgruppe / Stammhaus Preisgruppe473 / 473
Rohstoffzuschlagsiehe Metallfaktor (Details erhalten Sie in der Hilfe)
Metallfaktorsiehe Metallfaktor (Details erhalten Sie in der Hilfe)
Lieferinformationen
ExportkennzeichenECCN : EAR99H / AL : N
Regellieferzeit ab Werk42 Tag(e)
Nettogewicht pro ME0,053 kg
Produktmaße (B x L x H)Nicht verfügbar
Verpackungsmaße6,40 x 7,80 x 2,30
Verpackungsmaße EinheitCM
Mengeneinheit (ME)1 Stück
Verpackungsmenge1
Zusätzliche Produktinformationen
EAN4047618068929
UPC804766532412
Statistische Warennummer85389091
Listenkennzeichen (LKZ)A&DSE/SIP ADD
Fabrikategruppe4257
GeschäftsbereichskennzahlR740
UrsprungslandDeutschland
Einhaltung der Stoffbeschränkungen entsprechend der RoHS-RichtlinieSeit: 22.11.2013
ProduktklasseA: werkslagermäßiges Standard-Produkt kann innerhalb der Rücknahmefristen zurückgegeben werden.
WEEE (2012/19/EU) RücknahmepflichtJa
REACH Art. 33 Informationspflicht nach aktueller Kandidatenliste

Informationspflicht nach Artikel 33, REACH-Verordnung: Dieses Produkt enthält ein oder mehrere Erzeugnisse, in welchen folgender Stoff der Kandidatenliste in einer Konzentration über 0,1 Massenprozent vorhanden ist:

4,4'-isopropylidendiphenol (Bisphenol A, BPA)

Auf Basis der aktuell vorliegenden Informationen gehen wir davon aus, dass diese Stoffe im Rahmen der bestimmungsgemäßen Verwendung (einschließlich der Entsorgung) des(r) Erzeugnisse(s) (siehe auch Produktdokumentation) kein Risiko darstellen.

Informationspflicht nach Artikel 33, REACH-Verordnung: Dieses Produkt enthält ein oder mehrere Erzeugnisse, in welchen folgender Stoff der Kandidatenliste in einer Konzentration über 0,1 Massenprozent vorhanden ist:

Blei

Auf Basis der aktuell vorliegenden Informationen gehen wir davon aus, dass diese Stoffe im Rahmen der bestimmungsgemäßen Verwendung (einschließlich der Entsorgung) des(r) Erzeugnisse(s) (siehe auch Produktdokumentation) kein Risiko darstellen.

Klassifizierungen
Nicht verfügbar

Datasheet - PDF

▲
Titel: Größe: Typ:
PDF CATALOGUE SIEMENS EN.pdf 120 Mbytes
PDF CATALOGUE SIEMENS EN.pdf 104 Mbytes
6AG1138-6AA00-2BA0 DE_6AG1138-6AA00-2BA0.pdf 124 Kbytes 6AG1138-6AA00-2BA0 DE_6AG1138-6AA00-2BA0.pdf

Bewertungen (0) ▲

Es gibt keine Produktbewertungenvor.

Bewertung abgeben
Bewertung abgeben
Formular verstecken
Wertung:
Name:
E-Mail :
Betreff:
Text:
Haben Sie dieses Produkt empfehlen zu kaufen?
  Captcha
  Bewertung abgeben

Aktuelle Bewertungen unserer Kunden

Alle Bewertungen wir von den Einzelteilen erhalten wir anbieten, sind real und verifiziert. Eine kleine Geste, aber sehr wertvoll. Also danke für die Minute, die Sie in, dass Sie uns Ihre Meinung und Bewertung von Produkten ausgeben, weil es mir hilft, weiter zu verbessern und noch mehr Servicequalität zu bieten.
