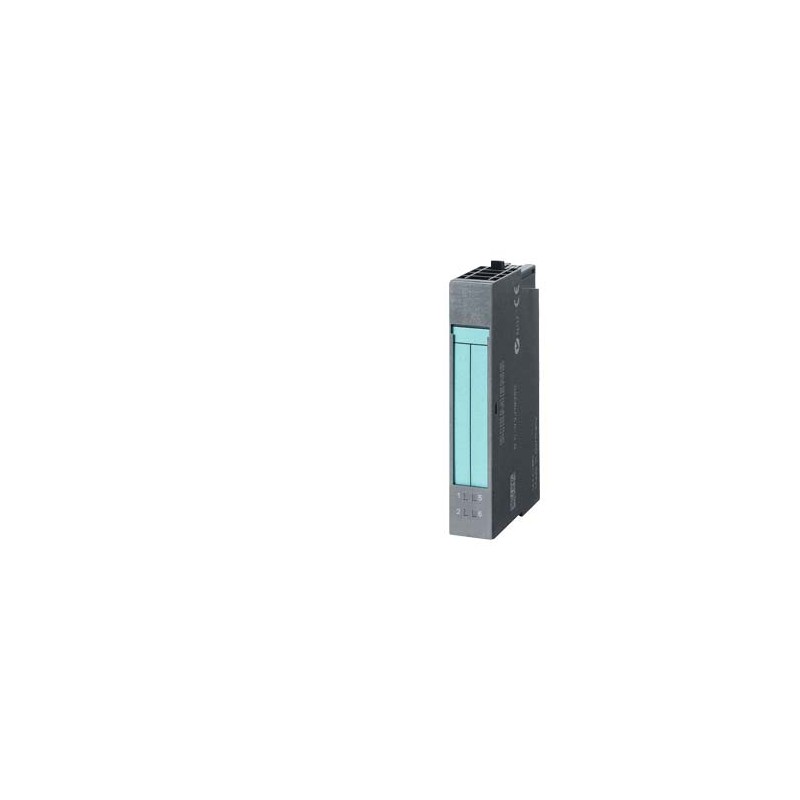

6AG1132-4BD02-7AA0 SIEMENS SIPLUS ET 200S EM 4DO standard -25...+70°C mit Conformal Coating based on 6ES7132.. Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

6AG1132-4BD02-7AA0 SIEMENS SIPLUS ET 200S EM 4DO standard -25...+70°C mit Conformal Coating based on 6ES7132..

6AG1132-4BD02-7AA0

SIEMENS

SIPLUS ET 200S EM 4DO standard -25...+70°C mit Conformal Coating based on 6ES7132-4BD02-0AA0 . Elektronikmodule DC 24V/0,5A 15mm Baubr. 5 Stück je Verpackungseinheit

SIPLUS ET 200, 5 Elektronikmodule für ET 200S 4SD STANDARD , Betriebstemperatur von -25 bis +70 ° C, basierend auf 6ES7132-4BD02-0AA0 5 Stück pro Verpackung

Mehr Infos


AUTOMATION > SIPLUS Extreme (LOGO, S7-1200, S7-1500 usw.)

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von SIEMENS

* Dieser Artikel ist möglicherweise veraltet. Wenn Sie interessiert sind, fordern Sie uns ein Angebot und wir teilen Ihnen mit, ob Einheiten verfügbar sind. Sollten keine weiteren vorhanden sein, sucht einer unserer Techniker nach einer lieferbaren Alternative mit ähnlichen Eigenschaften.

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

▲

Mehr Infos

▲


ETIM: EC001599 - Feldbus, Dez. Peripherie - Digitales Ein-/Ausgangs-Modul

Wert Einheit
SIL nach IEC 61508 (EF009889) -
Versorgungsspannung bei AC 60 Hz (EF007533) -V
Versorgungsspannung bei AC 50 Hz (EF007532) -V
Kategorie nach EN 954-1 (EF006782) -
Performance Level nach EN ISO 13849-1 (EF007399) -
Versorgungsspannung bei DC (EF007534) ['20.4', '28.8']V
Spannungsart der Versorgungsspannung (EF002991) DC
Anzahl der digitalen Eingänge (EF001992) 0
Anzahl der digitalen Ausgänge (EF001993) 4
Digitale Eingänge konfigurierbar (EF008516) -
Digitale Ausgänge konfigurierbar (EF008520) true
Eingangsstrom bei Signal 1 (EF001428) -mA
Zulässige Spannung am Eingang (EF007554) ['-', '-']V
Art der Eingangsspannung (EF003033) -
Art des Digitalausgangs (EF003601) sonstige
Ausgangsstrom (EF003202) 0.5A
Zulässige Spannung am Ausgang (EF007553) ['17.4', '25.8']V
Art der Ausgangsspannung (EF008222) DC
Kurzschlussschutz, Ausgänge vorhanden (EF003203) true
Anzahl der HW-Schnittstellen Industrial Ethernet (EF003020) 0
Anzahl der Schnittstellen PROFINET (EF006932) 0
Anzahl der HW-Schnittstellen seriell RS-232 (EF003021) 0
Anzahl der HW-Schnittstellen seriell RS-422 (EF003022) 0
Anzahl der HW-Schnittstellen seriell RS-485 (EF003023) 0
Anzahl der HW-Schnittstellen seriell TTY (EF003024) 0
Anzahl der HW-Schnittstellen parallel (EF003026) 0
Anzahl der HW-Schnittstellen Wireless (EF006933) 0
Anzahl der HW-Schnittstellen USB (EF003025) 0
Anzahl der HW-Schnittstellen sonstige (EF003027) 0
Mit optischer Schnittstelle (EF003028) false
Unterstützt Protokoll für TCP/IP (EF003050) false
Unterstützt Protokoll für PROFIBUS (EF003052) false
Unterstützt Protokoll für CAN (EF003053) false
Unterstützt Protokoll für INTERBUS (EF003054) false
Unterstützt Protokoll für ASI (EF003051) false
Unterstützt Protokoll für KNX (EF003055) false
Unterstützt Protokoll für Modbus (EF003057) false
Unterstützt Protokoll für Data-Highway (EF003058) false
Unterstützt Protokoll für DeviceNet (EF003059) false
Unterstützt Protokoll für SUCONET (EF003060) false
Unterstützt Protokoll für LON (EF003017) false
Unterstützt Protokoll für PROFINET IO (EF007525) false
Unterstützt Protokoll für PROFINET CBA (EF007524) false
Unterstützt Protokoll für SERCOS (EF006657) false
Unterstützt Protokoll für Foundation Fieldbus (EF007522) false
Unterstützt Protokoll für EtherNet/IP (EF007521) false
Unterstützt Protokoll für AS-Interface Safety at Work (EF007519) false
Unterstützt Protokoll für DeviceNet Safety (EF007520) false
Unterstützt Protokoll für INTERBUS-Safety (EF006662) false
Unterstützt Protokoll für PROFIsafe (EF007526) false
Unterstützt Protokoll für SafetyBUS p (EF007527) false
Unterstützt Protokoll für sonstige Bussysteme (EF003062) false
Funkstandard Bluetooth (EF007178) false
Funkstandard WLAN 802.11 (EF007179) false
Funkstandard GPRS (EF008523) false
Funkstandard GSM (EF008524) false
Funkstandard UMTS (EF008525) false
IO-Link Master (EF007298) false
Systemkomponente (EF004118) true
Schutzart (IP) (EF005474) IP20
Ausführung des elektrischen Anschlusses (EF003961) Schraub-/Federzuganschluss
Verzögerungszeit bei Signalwechsel (EF002382) ['0.09', '0.045']ms
Feldbusanschluss über seperaten Buskoppler möglich (EF004002) true
Tragschienenmontage möglich (EF003972) true
Wand-/Direktmontage möglich (EF007020) true
Fronteinbau möglich (EF007016) true
Rack-Montage möglich (EF007018) false
Geeignet für Sicherheitsfunktionen (EF001597) false
Zugehöriges Betriebsmittel (Ex ia) (EF004141) false
Zugehöriges Betriebsmittel (Ex ib) (EF004142) false
Explosionsschutz-Kategorie für Gas (EF003997) ATEX Gas-Ex-Schutz, Kat. 3G
Explosionsschutz-Kategorie für Staub (EF003998) ohne
Breite (EF000008) 15.0mm
Höhe (EF000040) 81.0mm
Tiefe (EF000049) 52.0mm


SIPLUS ET 200S EM 4DO standard -25...+70°C mit Conformal Coating based on 6ES7132-4BD02-0AA0 . Elektronikmodule DC 24V/0,5A 15mm Baubr. 5 Stück je Verpackungseinheit
Versorgungsspannung
RückspannungsfestigkeitJa; bei Nutzung der gleichen Lastspannung wie am Powermodul
Lastspannung L+
● Nennwert (DC)24 V; vom Powermodul
● VerpolschutzJa; eine Verpolung kann zum Durchschalten der Digitalausgänge führen
Eingangsstrom
aus Lastspannung L+ (ohne Last), max.10 mA; je Kanal
aus Rückwandbus DC 3,3 V, max.10 mA
Verlustleistung
Verlustleistung, typ.0,8 W
Adressbereich
Adressraum je Modul
● Adressraum je Modul, max.1 byte
● mit Packen4 bit
Digitalausgaben
Art des DigitalausgangsTransistor
Anzahl der Ausgänge4
Kurzschluss-SchutzJa
● Ansprechschwelle, typ.1 bis 1,5 A
Ansteuern eines DigitaleingangsJa
Schaltvermögen der Ausgänge
● bei Lampenlast, max.5 W
Lastwiderstandsbereich
● untere Grenze48 Ω
● obere Grenze3 400 Ω
Ausgangsspannung
● für Signal "1", min.L+ (-1 V)
Ausgangsstrom
● für Signal "1" Nennwert0,5 A
● für Signal "1" zulässiger Bereich, min.7 mA
● für Signal "1" zulässiger Bereich, max.600 mA
● für Signal "0" Reststrom, max.0,3 mA
Ausgangsverzögerung bei ohmscher Last
● "0" nach "1", max.45 µs; typ. Wert
● "1" nach "0", max.90 µs; typ. Wert
Parallelschalten von zwei Ausgängen
● zur LeistungserhöhungNein
● zur redundanten Ansteuerung einer LastJa; je Modul
Schaltfrequenz
● bei ohmscher Last, max.800 Hz
● bei induktiver Last, max.2 Hz
● bei Lampenlast, max.10 Hz
Summenstrom der Ausgänge
● Strom je Modul, max.2 A
Leitungslänge
● geschirmt, max.1 000 m
● ungeschirmt, max.600 m
Alarme/Diagnosen/Statusinformationen
DiagnosefunktionNein
Diagnoseanzeige LED
● Statusanzeige Digitalausgang (grün)Ja
Parameter
Bemerkung1 byte
Potenzialtrennung
Potenzialtrennung Digitalausgaben
● zwischen den KanälenNein
● zwischen den Kanälen und RückwandbusJa
Isolation
Isolation geprüft mitDC 500 V
Umgebungsbedingungen
Umgebungstemperatur im Betrieb
● min.-25 °C; = Tmin
● max.70 °C; = Tmax
Höhe im Betrieb bezogen auf Meeresspiegel
● Aufstellungshöhe über NN, max.5 000 m
● Umgebungstemperatur-Luftdruck-AufstellungshöheTmin ... Tmax bei 1 140 hPa ... 795 hPa (-1 000 m ... +2 000 m) // Tmin ... (Tmax - 10 K) bei 795 hPa ... 658 hPa (+2 000 m ... +3 500 m) // Tmin ... (Tmax - 20 K) bei 658 hPa ... 540 hPa (+3 500 m ... +5 000 m)
Relative Luftfeuchte
● mit Betauung, geprüft nach IEC 60068-2-38, max.100 %; RH inkl. Betauung / Frost (keine Inbetriebnahme im betauten Zustand)
Widerstandsfähigkeit
Einsatz in ortsfesten industriellen Anlagen
— gegen biologisch aktive Stoffe nach EN 60721-3-3Ja; Klasse 3B2 Schimmel-, Pilz-, Schwammsporen (ausgenommen Fauna); Klasse 3B3 auf Anfrage
— gegen chemisch aktive Stoffe nach EN 60721-3-3Ja; Klasse 3C4 (RH < 75 %) inkl. Salznebel gemäß EN 60068-2-52 (Schärfegrad 3); *
— gegen mechanisch aktive Stoffe nach EN 60721-3-3Ja; Klasse 3S4 inkl. Sand, Staub; *
Einsatz auf Schiffen/auf See
— gegen biologisch aktive Stoffe nach EN 60721-3-6Ja; Klasse 6B2 Schimmel-, Pilz-, Schwammsporen (ausgenommen Fauna); Klasse 6B3 auf Anfrage
— gegen chemisch aktive Stoffe nach EN 60721-3-6Ja; Klasse 6C3 (RH < 75 %) inkl. Salznebel gemäß EN 60068-2-52 (Schärfegrad 3); *
— gegen mechanisch aktive Stoffe nach EN 60721-3-6Ja; Klasse 6S3 inkl. Sand, Staub; *
Einsatz in der industriellen Prozesstechnik
— gegen chemisch aktive Stoffe nach EN 60654-4Ja; Klasse 3 (unter Ausschluss von Trichlorethylen)
— Umweltbedingungen für Prozess-, Mess- und Steuersysteme nach ANSI/ISA-71.04Ja; Level GX Gruppe A/B (unter Ausschluss von Trichlorethylen; Schadgaskonzentrationen bis zu den Grenzwerten der EN 60721-3-3 Klasse 3C4 zulässig); Level LC3 (Salznebel) und Level LB3 (Öl)
Anmerkung
— Anmerkung zur Klassifizierung von Umweltbedingungen nach EN 60721, EN 60654-4 und ANSI/ISA-71.04* Die mitgelieferten Steckerabdeckungen müssen bei Betrieb auf den nicht genutzten Schnittstellen verbleiben!
Maße
Breite15 mm
Höhe81 mm
Tiefe52 mm
Gewichte
Gewicht, ca.40 g
letzte Änderung:29.08.2020


Produkt
Artikelnummer6AG1132-4BD02-7AA0
ArtikelbeschreibungSIPLUS ET 200S EM 4DO standard -25...+70°C mit Conformal Coating based on 6ES7132-4BD02-0AA0 . Elektronikmodule DC 24V/0,5A 15mm Baubr. 5 Stück je Verpackungseinheit
ProduktfamilieSIPLUS ET 200S Digitale Elektronikmodule
ProduktstatusPM300:Aktives Produkt
Preisinformationen
Preisgruppe / Stammhaus Preisgruppe473 / 473
Rohstoffzuschlagsiehe Metallfaktor (Details erhalten Sie in der Hilfe)
Metallfaktorsiehe Metallfaktor (Details erhalten Sie in der Hilfe)
Lieferinformationen
ExportkennzeichenAL : N / ECCN : N
Regellieferzeit ab Werk37 Tag(e)
Nettogewicht pro ME0,184 kg
Produktmaße (B x L x H)Nicht verfügbar
Verpackungsmaße8,30 x 9,20 x 6,60
Verpackungsmaße EinheitCM
Mengeneinheit (ME)1 Packung
Verpackungsmenge5
Zusätzliche Produktinformationen
EAN4042948448212
UPC040892548440
Statistische Warennummer85389091
Listenkennzeichen (LKZ)A&DSE/SIP ADD
Fabrikategruppe4572
GeschäftsbereichskennzahlR740
UrsprungslandDeutschland
Einhaltung der Stoffbeschränkungen entsprechend der RoHS-RichtlinieSeit: 01.01.2012
ProduktklasseA: werkslagermäßiges Standard-Produkt kann innerhalb der Rücknahmefristen zurückgegeben werden.
WEEE (2012/19/EU) RücknahmepflichtJa
REACH Art. 33 Informationspflicht nach aktueller Kandidatenliste

Informationspflicht nach Artikel 33, REACH-Verordnung: Dieses Produkt enthält ein oder mehrere Erzeugnisse, in welchen folgender Stoff der Kandidatenliste in einer Konzentration über 0,1 Massenprozent vorhanden ist:

Blei

Auf Basis der aktuell vorliegenden Informationen gehen wir davon aus, dass diese Stoffe im Rahmen der bestimmungsgemäßen Verwendung (einschließlich der Entsorgung) des(r) Erzeugnisse(s) (siehe auch Produktdokumentation) kein Risiko darstellen.

Klassifizierungen
VersionKlassifizierung
eClass627-24-26-04
eClass7.127-24-26-04
eClass827-24-26-04
eClass927-24-26-04
eClass9.127-24-26-04
ETIM4EC001599
ETIM5EC001599
ETIM6EC001599
ETIM7EC001599
IDEA43566
UNSPSC1432-15-17-05
UNSPSC1532-15-17-05
