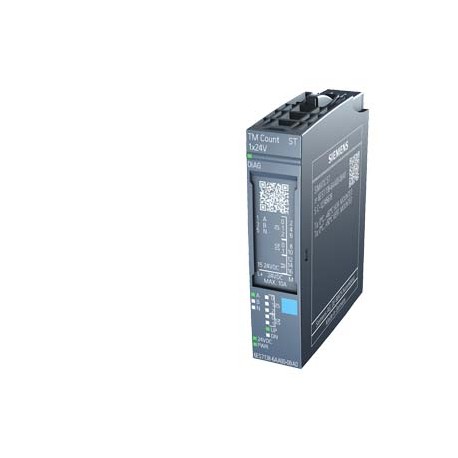

6AG1138-6AA00-2BA0 SIEMENS ***pezzo di ricambio*** SIPLUS ET 200SP -40 ... +60 °C con Conformal Coating basa.. Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

6AG1138-6AA00-2BA0 SIEMENS ***pezzo di ricambio*** SIPLUS ET 200SP -40 ... +60 °C con Conformal Coating basa..

6AG1138-6AA00-2BA0

SIEMENS

***pezzo di ricambio*** SIPLUS ET 200SP -40 ... +60 °C con Conformal Coating basato su 6ES7138-6AA00-0BA0 . TM count 1x 24V unità di conteggio, 1 canale per trasduttore incrementale 24V o trasduttore ad impulsi, 3 DI, 2 DQ

SIPLUS ET 200SP -40 ... +60 ° C temp. boot: -25 ° C con rivestimento formate sulla base del 6ES7138-6AA00-0BA0 . TM CONTE 1X24V modulo contatore, 1 canale encoder incrementale 24 v o a impulsi a 24 v, 3DI, 2DQ

Maggiori dettagli


AUTOMAZIONE > SIPLUS Extreme (LOGO, S7-1200, S7-1500, ecc.)

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de SIEMENS

* Questo articolo potrebbe essere obsoleto. Se sei interessato chiedete noi un preventivo e ti diremo se ci sono unità disponibili. Se non ce ne sono più, un nostro tecnico cercherà un'alternativa fornibile con caratteristiche simili.

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Più venduti

▲

Dettagli

▲


ETIM: EC001601 - bus di campo, periferica remota – modulo funzionale/tecnologico

Valore Unità
categoria di protezione antideflagrante per gas (EF003997) -
Altezza (EF000040) -mm
tipo di protezione (NEMA) (EF011959) -
collegamento bus di campo tramite accoppiatore separato possibile (EF004002) -
misurazione di frequenza (EF000599) -
adatto per rilevamento valore assoluto (EF003259) -
tensione di alimentazione per AC 50 Hz (EF007532) ['-', '-']V
tensione di alimentazione per AC 60 Hz (EF007533) ['-', '-']V
tensione di alimentazione per DC (EF007534) ['19.2', '28.8']V
tipo di tensione di alimentazione (EF002991) DC
numero di funzioni (EF003244) -
numero di interfacce HW Industrial Ethernet (EF003020) 0
numero di interfacce HW PROFINET (EF006932) 0
numero di interfacce HW seriali RS232 (EF003021) 0
numero di interfacce HW seriali RS422 (EF003022) 0
numero di interfacce HW seriali RS485 (EF003023) 0
numero di interfacce HW seriali TTY (EF003024) 0
numero di interfacce HW parallele (EF003026) 0
numero di interfacce HW wireless (EF006933) 0
numero di interfacce HW USB (EF003025) 0
numero di interfacce HW altre (EF003027) 0
con interfaccia ottica (EF003028) false
supporta protocollo TCP/IP (EF003050) false
supporta protocollo PROFIBUS (EF003052) false
supporta protocollo CAN (EF003053) false
supporta protocollo INTERBUS (EF003054) false
supporta protocollo ASI (EF003051) false
supporta protocollo EIB (EF003055) false
supporta protocollo Modbus (EF003057) false
supporta protocollo Data-Highway (EF003058) false
supporta protocollo DeviceNet (EF003059) false
supporta protocollo SUCONET (EF003060) false
supporta il protocollo per LON (EF003017) false
supporta il protocollo per PROFINET IO (EF007525) false
supporta il protocollo per PROFINET CBA (EF007524) false
supporta il protocollo per SERCOS (EF006657) false
supporta il protocollo per Foundation Fieldbus (EF007522) false
supporta il protocollo per EtherNet/IP (EF007521) false
supporta il protocollo per AS-Interface Safety at Work (EF007519) false
supporta il protocollo per DeviceNet Safety (EF007520) false
protocollo INTERBUS per Safety (EF006662) false
supporta il protocollo per PROFIsafe (EF007526) false
supporta il protocollo per SafetyBUS p (EF007527) false
supporta il protocollo per altri sistemi bus (EF003062) false
standard radio Bluetooth (EF007178) false
standard radio WLAN 802.11 (EF007179) false
standard radio GPRS (EF008523) false
standard radio GSM (EF008524) false
standard radio UMTS (EF008525) false
link IO master (EF007298) false
componenti del sistema (EF004118) true
adatto per conteggio (EF003248) true
adatto per pesatura (EF003249) false
adatto per regolazione temperatura (EF008344) false
adatto per regolazione saldatura (EF003251) false
adatto per regolazione pressione (EF003252) false
adatto per NC (EF003253) false
adatto per rilevamento percorso (EF003255) true
adatto per CNC (EF003256) false
adatto per SSI (EF003254) false
adatto per rilevamento valore incrementale (EF003258) true
adatto per regolazione portata (EF003260) false
adatto per misurazione portata (EF003261) false
adatto per controllo contornatura (EF003262) false
adatto per controllo camma (EF003263) false
adatto per sega volante (EF003264) false
adatto per regolazione multiasse (EF003265) false
adatto per regolazione monoasse (EF003266) false
adatto per posizionamento multiasse (EF003267) false
adatto per posizionamento monoasse (EF003268) false
blocco funzionale blocco del riavvio (EF007212) false
blocco funzionale del reset automatico (EF007208) false
blocco funzionale per controllo del contattore (EF007467) false
blocco funzionale arresto d’emergenza (EF007211) false
blocco funzionale di dispositivi di protezione attivi senza contatto (EF007209) false
blocco funzionale tasto di consenso (EF007214) false
blocco funzionale circuito a due mani (EF007215) false
blocco funzionale di selezione del modo di funzionamento (EF007210) false
blocco funzionale controllo accesso (EF007213) false
grado di protezione (IP) (EF005474) IP20
montaggio su guida portante possibile (EF003972) true
montaggio a parete/diretto possibile (EF007020) false
montaggio frontale possibile (EF007016) true
montaggio su rack possibile (EF007018) true
adatto per funzioni di sicurezza (EF001597) false
categoria secondo EN 954-1 (EF006782) -
SIL secondo IEC 61508 (EF009889) -
livello di performance secondo EN ISO 13849-1 (EF007399) -
risorsa corrispondente (Ex ia) (EF004141) false
risorsa corrispondente (Ex ib) (EF004142) false
categoria di protezione antideflagrante per polvere (EF003998) senza
Larghezza (EF000008) 15.0mm
profondità (EF000049) 60.0mm


***pezzo di ricambio*** SIPLUS ET 200SP -40 ... +60 °C con Conformal Coating basato su 6ES7138-6AA00-0BA0 . TM count 1x 24V unità di conteggio, 1 canale per trasduttore incrementale 24V o trasduttore ad impulsi, 3 DI, 2 DQ
Informazioni generali
Denominazione del tipo di prodottoTM Count 1x24V
BaseUnit utilizzabiliTipo di BU A0
Funzione del prodotto
● Dati I&MSì; I&M0 ... I&M3
● Funzionamento con sincronismo di clockSì
Engineering con
● PROFIBUS dalla versione GSD/revisione GSDGSD revisione 5
● PROFINET dalla versione GSD/revisione GSDGSDML V2.3
Tensione di alimentazione
Tensione di carico L+
● Valore nominale (DC)24 V
● Campo consentito, limite inferiore (DC)19,2 V
● Campo consentito, limite superiore (DC)28,8 V
● Protezione da inversione polaritàSì
Corrente d'ingresso
Corrente assorbita, max.60 mA; senza carico
Alimentazione del trasduttore
Numero di uscite1
Alimentazione dei trasduttori a 24 V
● 24 VSì; L+ (-0,8 V)
● Protezione da cortocircuitoSì
● Corrente d'uscita, max.300 mA
Potenza dissipata
Potenza dissipata, tip.1 W
Area di indirizzi
Spazio d'indirizzamento per modulo
● Ingressi16 byte
● Uscite12 byte; 4 byte per Motion Control
Ingressi digitali
Numero di ingressi3
ingressi digitali parametrizzabiliSì
Caratteristica d'ingresso secondo IEC 61131, Tipo 3Sì
Funzioni degli ingressi digitali, parametrizzabili
● Avvio/arresto gateSì
● CaptureSì
● SincronizzazioneSì
● Ingresso digitale liberamente utilizzabileSì
Tensione d'ingresso
● Valore nominale (DC)24 V
● per segnale "0"-30 ... +5 V
● per segnale "1"+11 ... +30 V
● Tensione ammessa all'ingresso, min.-30 V
● Tensione ammessa all'ingresso, max.30 V
Corrente d'ingresso
● per segnale "1", tip.2,5 mA
Ritardo sull'ingresso (con valore nominale della tensione d'ingresso)
per ingressi standard
— parametrizzabileSì; nessuno / 0,05 / 0,1 / 0,4 / 0,8 / 1,6 / 3,2 / 12,8 / 20 ms
— da "0" a "1", min.6 µs; con parametrizzazione "nessuno"
— da "1" a "0", min.6 µs; con parametrizzazione "nessuno"
Per funzioni tecnologiche:
— parametrizzabileSì
Lunghezza cavo
● con schermatura, max.1 000 m
● senza schermatura, max.600 m
Uscite digitali
Tipo di uscita digitaletransistor
Numero di uscite2
Uscite digitali, parametrizzabiliSì
Protezione da cortocircuitoSì; elettronica / termica
● Soglia d'intervento, tip.1 A
Limitazione dell'extratensione induttiva di apertura suL+ (-33 V)
Comando di un ingresso digitaleSì
Funzioni delle uscite digitali, parametrizzabili
● Commutazione su valori di confrontoSì
● Uscita digitale liberamente utilizzabileSì
Potere di interruzione delle uscite
● con carico ohmico, max.0,5 A; per ogni uscita digitale
● con carico lampade, max.5 W
Campo della resistenza di carico
● Limite inferiore48 Ω
● Limite superiore12 kΩ
Tensione d'uscita
● per segnale "1", min.23,2 V; L+ (-0,8 V)
Corrente d'uscita
● per segnale "1" valore nominale0,5 A; per ogni uscita digitale
● per segnale "1" campo consentito, max.0,6 A; per ogni uscita digitale
● per segnale "1" corrente di carico minima2 mA
● per segnale "0" corrente residua, max.0,5 mA
Ritardo sull'uscita con carico ohmico
● da "0" a "1", max.50 µs
● da "1" a "0", max.50 µs
Frequenza di commutazione
● con carico ohmico, max.10 kHz
● con carico induttivo, max.0,5 Hz; secondo IEC 60947-5-1, DC-13; tenere conto della curva di derating
● con carico lampade, max.10 Hz
Corrente totale delle uscite
● Corrente per ogni modulo, max.1 A
Lunghezza cavo
● con schermatura, max.1 000 m
● senza schermatura, max.600 m
Trasduttori
Trasduttori collegabili
● Sensore a 2 filiSì
— Corrente di riposo consentita (sensore a 2 fili), max.1,5 mA
Segnali di trasduttori incrementali (asimmetrici)
● Tensione d'ingresso24 V
● Frequenza d'ingresso, max.200 kHz
● Frequenza di conteggio, max.800 kHz; con valorizzazione quadrupla
● Lunghezza cavo schermato, max.600 m; dipendente da frequenza d'ingresso, trasduttore e qualità del cavo; max. 50 m con 200 kHz
● Filtro di segnale parametrizzabileSì
● Trasduttore incrementale con tracce A/B, sfasate di 90°Sì
● Trasduttore incrementale con tracce A/B, sfasate di 90° e traccia di zeroSì
● Trasduttore a impulsiSì
● Trasduttore a impulsi con direzioneSì
● Trasduttore a impulsi con un segnale a impulso per ogni direzione di conteggioSì
Segnale di trasduttore a 24 V
— Tensione ammessa all'ingresso, min.-30 V
— Tensione ammessa all'ingresso, max.30 V
Fisica dell'interfaccia
● Lettura su m/pSì
● Caratteristica d'ingresso secondo IEC 61131, Tipo 3Sì
Allarmi/diagnostica/informazioni di stato
Valori sostitutivi attivabiliSì; parametrizzabile
Allarmi
● Allarme diagnosticoSì
● Allarme di processoSì
Diagnostica
● Sorveglianza della tensione di alimentazioneSì
● Rottura conduttoreSì
● CortocircuitoSì
● Errore di passaggio A/B con traduttore incrementaleSì
● Errore cumulativoSì
LED di visualizzazione diagnostica
● Sorveglianza della tensione di alimentazione (PWR-LED)Sì; LED PWR verde
● per diagnostica del moduloSì; LED DIAG verde / rosso
● Visualizzazione di stato conteggio in avanti (verde)Sì
● Visualizzazione di stato conteggio indietro (verde)Sì
Funzioni integrate
Numero di contatori1
Frequenza di conteggio (contatori), max.800 kHz; con valorizzazione quadrupla
Funzioni di conteggio
● Impiegabili con TO High_Speed_CounterSì
● Conteggio continuoSì
● Modalità di conteggio parametrizzabileSì
● Gate hardware comandato tramite ingresso digitaleSì
● Gate softwareSì
● Arresto comandato da eventoSì
● Sincronizzazione tramite ingresso digitaleSì
● Campo di conteggio parametrizzabileSì
Comparatore
— Numero di comparatori2
— Dipendenza dalla direzioneSì
— Modificabili dal programma applicativoSì
Rilevamento di posizione
● Rilevamento incrementaleSì
● Adatto per S7-1500 Motion ControlSì
Funzioni di misura
● Tempo di misura parametrizzabileSì
● Adattamento dinamico del tempo di misuraSì
● Numero di valori di soglia, parametrizzabili2
Campo di misura
— Misura di frequenza, min.0,04 Hz
— Misura di frequenza, max.800 kHz
— Misura di durata periodo, min.1,25 µs
— Misura di durata periodo, max.25 s
Precisione
— Misura di frequenza100 ppm; in dipendenza dell'intervallo di misura e dell'analisi del segnale
— Misura di durata periodo100 ppm; in dipendenza dell'intervallo di misura e dell'analisi del segnale
— Misura di velocità100 ppm; in dipendenza dell'intervallo di misura e dell'analisi del segnale
Separazione di potenziale
Separazione di potenziale dei canali
● tra i canali e il bus backplaneSì
Differenza di potenziale consentita
tra i diversi circuitiDC 75 V/AC 60 V (isolamento di base)
Isolamento
Isolamento testato conDC 707 V (Type Test)
Condizioni ambientali
Temperatura ambiente in esercizio
● Posizione di montaggio orizzontale, min.-40 °C; = Tmin (incl. condensa / gelo)
● Posizione di montaggio orizzontale, max.60 °C; = Tmax
Altitudine durante il funzionamento, con riferimento a livello del mare
● Altitudine di installazione max. s.l.m.5 000 m
● temperatura ambiente, pressione atmosferica, altitudine d'installazioneTmin ... Tmax con 1 140 hPa ... 795 hPa (-1 000 m ... +2 000 m) // Tmin ... (Tmax - 10 K) con 795 hPa ... 658 hPa (+2 000 m ... +3 500 m) // Tmin ... (Tmax - 20 K) con 658 hPa ... 540 hPa (+3 500 m ... +5 000 m)
Umidità relativa
● con condensa, test effettuato secondo IEC 60068-2-38, max.100 %; RH incl. condensa / gelo (evitare messa in servizio in presenza di condensa), posizione di montaggio orizzontale
Resistenza
Liquidi di raffreddamento e lubrificazione
— resistenza ai comuni liquidi di raffreddamento e lubrificazioneSì; Incl. olio e diesel nebulizzato nell'aria
Impiego in impianti industriali fissi
— a sostanze biologicamente attive secondo EN 60721-3-3Sì; Classe 3B2, spore di muffe, funghi e spugne (esclusa fauna); classe 3B3 su richiesta
— a sostanze chimicamente attive secondo EN 60721-3-3Sì; Classe 3C4 (umidità relativa < 75 %) incl. nebbia salina secondo EN 60068-2-52 (livello di severità 3); *
— a sostanze meccanicamente attive secondo EN 60721-3-3Sì; Classe 3S4 incl. sabbia, polvere; *
— a condizioni ambientali meccaniche secondo EN 60721-3-3Sì; Classe 3M8 con l'impiego del SIPLUS Mounting Kit ET 200SP (6AG1193-6AA00-0AA0)
Impiego su navi/offshore
— a sostanze biologicamente attive secondo EN 60721-3-6Sì; Classe 6B2, spore di muffe, funghi e spugne (esclusa fauna); Classe 6B3 su richiesta
— a sostanze chimicamente attive secondo EN 60721-3-6Sì; Classe 6C3 (RH < 75 %) incl. nebbia salina secondo EN 60068-2-52 (livello di severità 3); *
— a sostanze meccanicamente attive secondo EN 60721-3-6Sì; Classe 6S3 incl. sabbia, polvere; *
— a condizioni ambientali meccaniche secondo EN 60721-3-6Sì; Classe 6M4 con l'impiego del SIPLUS Mounting Kit ET 200SP (6AG1193-6AA00-0AA0)
Impiego nella tecnica di processo industriale
— a sostanze chimicamente attive secondo EN 60654-4Sì; Classe 3 (ad esclusione del tricloroetilene)
— Condizioni ambientali per i sistemi di processo, misura e comando secondo ANSI/ISA-71.04Sì; Livello GX gruppo A/B (ad esclusione del tricloroetilene; sono consentite concentrazioni di gas nocivi fino ai valori limite della norma EN 60721-3-3 Classe 3C4); livello LC3 (nebbia salina) e livello LB3 (olio industriale)
Nota
— Nota per la classificazione di condizioni ambientali secondo EN 60721, EN 60654-4 e ANSI/ISA-71.04* Le connessioni non utilizzate devono restare chiuse durante l'esercizio con le coperture fornite in dotazione!
Conformal Coating
● Rivestimenti per piastre di circuito stampato secondo EN 61086Sì; Classe 2 per elevata affidabilità
● Protezione contro la sporcizia secondo EN 60664-3Sì; Protezione del tipo 1
● Military Testing secondo MIL-I-46058C, Amendment 7Sì; Scolorimento del rivestimento possibile durante la durata di vita
● Qualification and Performance of Electrical Insulating Compound for Printed Board Assemblies secondo IPC-CC-830ASì; Conformal Coating, Classe A
Dimensioni
Larghezza15 mm
Pesi
Peso, ca.45 g
Ultima modifica:29/08/2020


Prodotto
Numero Articolo (MFN)6AG1138-6AA00-2BA0

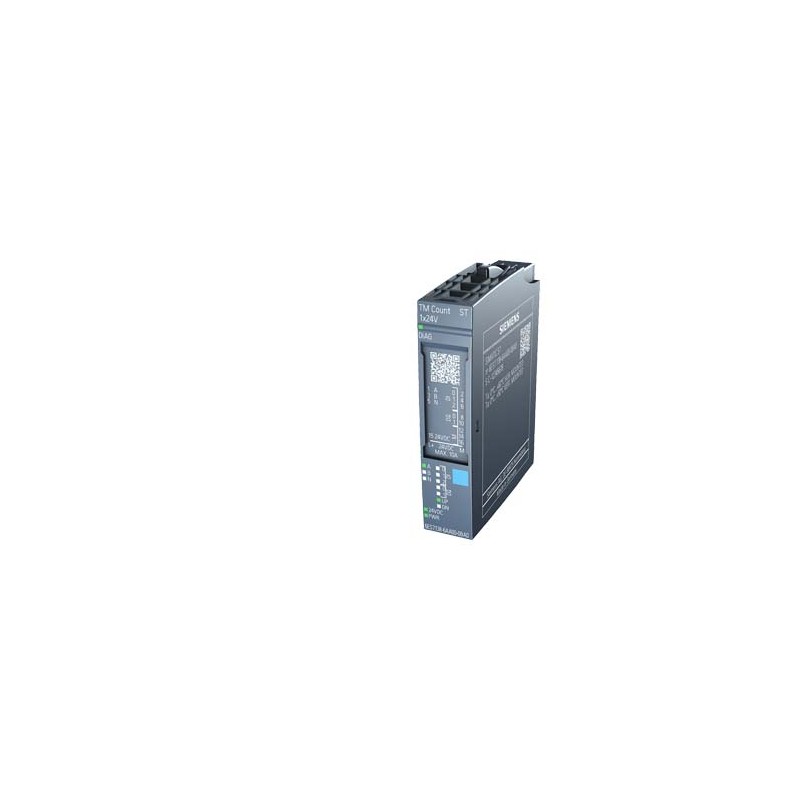

Descrizione***pezzo di ricambio*** SIPLUS ET 200SP -40 ... +60 °C con Conformal Coating basato su 6ES7138-6AA00-0BA0 . TM count 1x 24V unità di conteggio, 1 canale per trasduttore incrementale 24V o trasduttore ad impulsi, 3 DI, 2 DQ
Famiglia ProdottoNon disponibile
Product Lifecycle (PLM)PM410:Start Support phase / Spare & Repare - Remainder support period
PLM Effective DateProdotto cancellato a partire dal: 04.04.20
Note
Per questo prodotto è disponibile un codice successivo:
6AG1138-6AA01-2BA0Confronta Prodotti
Questo prodotto è vendibile solo come ricambio
Per maggiori informazioni contattare il proprio referente Siemens
Informazioni a riguardo dell'articolo successivo:
Articolo successivo:6AG1138-6AA01-2BA0
Descrizione prodotto sostitutivoSIPLUS ET 200SP TM COUNT 1X24V -40 ... +60 °C con Conformal Coating based on 6ES7138-6AA01-0BA0 . unità di conteggio, 1 canale per trasduttore incrementale 24 V o generatore di impulsi, 3 DI, 2 DQ, adatto per BU tipo A0, quantità di pezzi nell'imballo: 1 pezzo
Dettagli Prezzo
Codice sconto / Gruppo sconti Headquarter5AK / 473
Metal FactorNone
Informazioni sulla consegna
Disposizioni di controllo EsportazioniECCN : EAR99H / AL : N
Tempo minimo di produzione42 Giorno / Giorni
Peso netto0,053 Kg
Dimensioni del prodotto (W x L X H)Non disponibile
Dimensioni dell'imballo6,40 x 7,80 x 2,30
Package size unit of measureCM
Unità Quantità1 Pezzo
Quantità imballo1
Informazioni aggiuntive sul prodotto
EAN4047618068929
UPC804766532412
Codice doganale85389091
LKZ_FDB/ CatalogIDA&DSE/SIP ADD
Gruppo prodotti4257
Group CodeR740
Paese d'origineGermania
Conforme alla direttiva RoHS.Conforme a RoHS da: 22.11.13
Product classA: senza problemi. Riutilizzabile a breve
Categoria d'obbligo per ritirare l'equipaggiamento elettrico ed elettronico dopo l'usoSì
REACH Art. 33 Duty to inform according to the current list of candidates

Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):

4,4'-isopropylidenediphenol (Bisphenol A, BPA)

Based on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation.

Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):

Lead

Based on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation.

Classificazioni
Non disponibile

Datasheet - PDF

▲
Titolo: Dimensione: Tipo:
PDF CATALOGUE SIEMENS EN.pdf 120 Mbytes
PDF CATALOGUE SIEMENS EN.pdf 104 Mbytes
6AG1138-6AA00-2BA0 IT_6AG1138-6AA00-2BA0.pdf 125 Kbytes 6AG1138-6AA00-2BA0 IT_6AG1138-6AA00-2BA0.pdf

Recensioni: (0) ▲

Nessun commento per il momento.

Inserisci recensione
Inserisci recensione
nascondi form
Valutazione:
Nome:
Email:
Titolo:
Testo:
Mi consiglia questo prodotto da acquistare?
  Captcha
  Inserisci recensione

Ultimi commenti dei nostri clienti

Tutti i feedback che riceviamo dagli elementi che offriamo sono reali e verificati. Un piccolo gesto, ma di grande valore. Quindi grazie per quel minuto si spende in noi lasciare il vostro parere e punteggio sui prodotti, perché ci aiuta a continuare a migliorare e di offrire ancora maggiore qualità del servizio.
