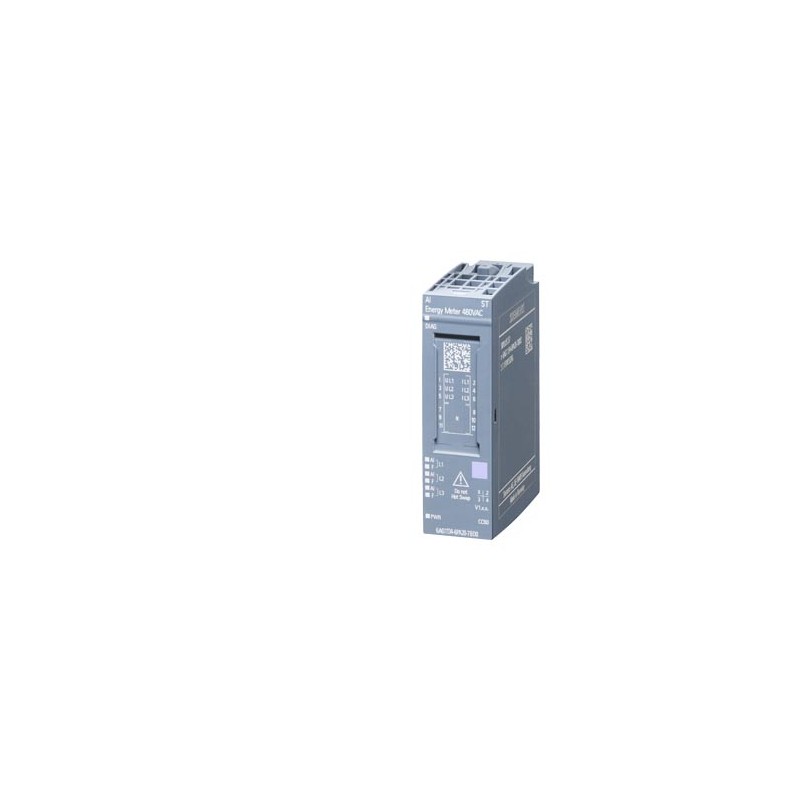

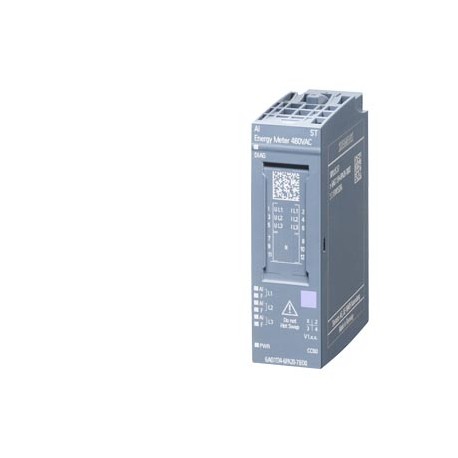

6AG1134-6PA20-7BD0 SIEMENS SIPLUS ET 200SP AI EMETER 480VAC ST -40...+70°C mit Conformal Coating based on 6E.. Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

6AG1134-6PA20-7BD0 SIEMENS SIPLUS ET 200SP AI EMETER 480VAC ST -40...+70°C mit Conformal Coating based on 6E..

6AG1134-6PA20-7BD0

SIEMENS

SIPLUS ET 200SP AI EMETER 480VAC ST -40...+70°C mit Conformal Coating based on 6ES7134-6PA20-0BD0 . Analog Input MODULE, AI ENERGY METER 480VAC ST, passend für BU-TYPE D0, Kanal Diagnose

SIPLUS ET 200SP AI EMETER 480 VAC ST -40...+70 °C mit Beschichtung gebildet basierend auf 6ES7134-6PA20-0BD0 . Modul Analogeingänge AI ENERGY METER 480 VAC ST geeignet für TYP BU-D0 -, Kanal-Diagnose

Mehr Infos


AUTOMATION > SIPLUS Extreme (LOGO, S7-1200, S7-1500 usw.)

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von SIEMENS

* Dieser Artikel ist möglicherweise veraltet. Wenn Sie interessiert sind, fordern Sie uns ein Angebot und wir teilen Ihnen mit, ob Einheiten verfügbar sind. Sollten keine weiteren vorhanden sein, sucht einer unserer Techniker nach einer lieferbaren Alternative mit ähnlichen Eigenschaften.

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

▲

Mehr Infos

▲


ETIM: EC001596 - Feldbus, Dez. Peripherie - Analoges Ein-/Ausgangs-Modul

Wert Einheit
Ausführung des elektrischen Anschlusses (EF003961) -
Geeignet für Sicherheitsfunktionen (EF001597) -
Anzahl der Schnittstellen PROFINET (EF006932) -
Zugehöriges Betriebsmittel (Ex ia) (EF004141) -
Eingang, Strom (EF003204) -
Schutzart (NEMA) (EF011959) -
Performance Level nach EN ISO 13849-1 (EF007399) -
Kategorie nach EN 954-1 (EF006782) -
Zugehöriges Betriebsmittel (Ex ib) (EF004142) -
Eingang, Widerstand (EF003206) -
Versorgungsspannung bei DC (EF007534) -V
Explosionsschutz-Kategorie für Staub (EF003998) -
Eingang, Thermoelement (EF003208) -
Eingang, Widerstandsthermometer (EF003207) -
Eingang, Spannung (EF003205) -
SIL nach IEC 61508 (EF009889) -
Unterstützt Protokoll für PROFINET IO (EF007525) -
Unterstützt Protokoll für PROFIsafe (EF007526) -
Unterstützt Protokoll für sonstige Bussysteme (EF003062) -
Unterstützt Protokoll für PROFIBUS (EF003052) -
Feldbusanschluss über seperaten Buskoppler möglich (EF004002) -
Auflösung der Analogeingänge (EF003575) -Bit
Explosionsschutz-Kategorie für Gas (EF003997) -
Versorgungsspannung bei AC 50 Hz (EF007532) ['90', '293']V
Versorgungsspannung bei AC 60 Hz (EF007533) ['90', '293']V
Spannungsart der Versorgungsspannung (EF002991) AC
Eingangssignal konfigurierbar (EF003209) true
Ausgang, Strom (EF003212) -
Ausgang, Spannung (EF003213) -
Ausgangssignal konfigurierbar (EF003214) -
Auflösung der Analogausgänge (EF003577) -Bit
Anzahl der analogen Eingänge (EF001994) 0
Anzahl der analogen Ausgänge (EF001995) 0
Analoge Eingänge konfigurierbar (EF008518) true
Analoge Ausgänge konfigurierbar (EF008519) -
Anzahl der HW-Schnittstellen Industrial Ethernet (EF003020) 0
Anzahl der HW-Schnittstellen seriell RS-232 (EF003021) 0
Anzahl der HW-Schnittstellen seriell RS-422 (EF003022) 0
Anzahl der HW-Schnittstellen seriell RS-485 (EF003023) 0
Anzahl der HW-Schnittstellen seriell TTY (EF003024) 0
Anzahl der HW-Schnittstellen parallel (EF003026) 0
Anzahl der HW-Schnittstellen Wireless (EF006933) 0
Anzahl der HW-Schnittstellen USB (EF003025) 0
Anzahl der HW-Schnittstellen sonstige (EF003027) 0
Unterstützt Protokoll für TCP/IP (EF003050) false
Unterstützt Protokoll für CAN (EF003053) false
Unterstützt Protokoll für INTERBUS (EF003054) false
Unterstützt Protokoll für ASI (EF003051) false
Unterstützt Protokoll für KNX (EF003055) false
Unterstützt Protokoll für Modbus (EF003057) false
Unterstützt Protokoll für Data-Highway (EF003058) false
Unterstützt Protokoll für DeviceNet (EF003059) false
Unterstützt Protokoll für SUCONET (EF003060) false
Unterstützt Protokoll für LON (EF003017) false
Unterstützt Protokoll für PROFINET CBA (EF007524) false
Unterstützt Protokoll für SERCOS (EF006657) false
Unterstützt Protokoll für Foundation Fieldbus (EF007522) false
Unterstützt Protokoll für EtherNet/IP (EF007521) false
Unterstützt Protokoll für AS-Interface Safety at Work (EF007519) false
Unterstützt Protokoll für DeviceNet Safety (EF007520) false
Unterstützt Protokoll für INTERBUS-Safety (EF006662) false
Unterstützt Protokoll für SafetyBUS p (EF007527) false
Funkstandard Bluetooth (EF007178) false
Funkstandard WLAN 802.11 (EF007179) false
Funkstandard GPRS (EF008523) false
Funkstandard GSM (EF008524) false
Funkstandard UMTS (EF008525) false
IO-Link Master (EF007298) false
Systemkomponente (EF004118) true
Schutzart (IP) (EF005474) IP20
Tragschienenmontage möglich (EF003972) true
Wand-/Direktmontage möglich (EF007020) false
Fronteinbau möglich (EF007016) true
Rack-Montage möglich (EF007018) true
Breite (EF000008) 20.0mm
Höhe (EF000040) 73.0mm
Tiefe (EF000049) 58.0mm


SIPLUS ET 200SP AI EMETER 480VAC ST -40...+70°C mit Conformal Coating based on 6ES7134-6PA20-0BD0 . Analog Input MODULE, AI ENERGY METER 480VAC ST, passend für BU-TYPE D0, Kanal Diagnose
Allgemeine Informationen
Produkttyp-BezeichnungAI Energy Meter 480VAC ST
verwendbare BaseUnitsBU-Typ D0
Produktfunktion
● SpannungsmessungJa
— mit SpannungswandlerJa
● StrommessungJa
— ohne StromwandlerNein
— mit StromwandlerJa
● EnergiemessungJa
● FrequenzmessungJa
● LeistungsmessungJa
● WirkleistungsmessungJa
● BlindleistungsmessungJa
● I&M-DatenJa; I&M0 bis I&M3
● taktsynchroner BetriebNein
Betriebsart
● zyklische MessungJa
● azyklische MessungJa
● azyklischer MesswertzugriffJa
● fest definierte Messwert-SetsJa
● frei definierte Messwert-SetsJa
CiR - Configuration in RUN
Umparametrieren im RUN möglichJa
Kalibrieren im RUN möglichJa
Aufbauart/Montage
Einbaulagebeliebig
Versorgungsspannung
Ausführung der SpannungsversorgungVersorgung über Spannungs-Messkanal L1
Spannungsart der VersorgungsspannungAC 100 - 277 V
zulässiger Bereich, untere Grenze (AC)90 V
zulässiger Bereich, obere Grenze (AC)293 V
Netzfrequenz
● zulässiger Bereich, untere Grenze47 Hz
● zulässiger Bereich, obere Grenze63 Hz
Verlustleistung
Verlustleistung, typ.0,6 W
Adressbereich
Adressraum je Modul
● Adressraum je Modul, max.268 byte; 256 byte Eingabe / 12 byte Ausgabe
Hardware-Ausbau
automatische Kodierung
● mechanisches KodierelementJa
Uhrzeit
Betriebsstundenzähler
● vorhandenJa
Analogeingaben
Zykluszeit (alle Kanäle), typ.50 ms; Zeit für die konsistente Aktualisierung aller Mess- und Rechenwerte (zyklische und azyklische Daten)
Alarme/Diagnosen/Statusinformationen
Alarme
● DiagnosealarmJa
● GrenzwertalarmJa
● ProzessalarmJa; Überwachung von bis zu 16 frei wählbaren Prozesswerten auf Über- oder Unterschreitung
Diagnoseanzeige LED
● Überwachung der Versorgungsspannung (PWR-LED)Ja
● KanalstatusanzeigeJa; grüne LED
● für KanaldiagnoseJa; rote Fn LED
● für ModuldiagnoseJa; grüne / rote DIAG-LED
Integrierte Funktionen
Mess-Funktionen
● Messverfahren für SpannungsmessungTRMS
● Messverfahren für StrommessungTRMS
● Art der Messwerterfassunglückenlos
● Kurvenform der Spannungsinusförmig oder verzerrt
● Pufferung von MessgrößenJa
● Parameterlänge74 byte
● Bandbreite der Messwerterfassung2 kHz; Oberwellen: 39 / 50 Hz, 32 / 60 Hz
Messbereich
— Frequenzmessung, min.45 Hz
— Frequenzmessung, max.65 Hz
Messeingänge für Spannung
— messbare Netzspannung zwischen Phase und Neutralleiter277 V
— messbare Netzspannung zwischen den Außenleitern480 V
— messbare Netzspannung zwischen Phase und Neutralleiter, min.90 V
— messbare Netzspannung zwischen Phase und Neutralleiter, max.293 V
— messbare Netzspannung zwischen den Außenleitern, min.155 V
— messbare Netzspannung zwischen den Außenleitern, max.508 V
— Innenwiderstand Außenleiter und Neutralleiter3,4 MΩ
— Leistungsaufnahme je Phase20 mW
— Stoßspannungsfestigkeit 1,2/50µs1 kV
— Messkategorie für Spannungsmessung gemäß IEC 61010-2-030CAT II; CAT III bei garantiertem Schutzpegel von 1,5 kV
Messeingänge für Strom
— relativer messbarer Strom bei AC, min.1 %; bezogen auf den sekundären Bemessungsstrom 5 A
— relativer messbarer Strom bei AC, max.100 %; bezogen auf den sekundären Bemessungsstrom 5 A
— Dauerstrom bei AC, maximal zulässig5 A; bei > +60 °C max. zulässiger Strom 1 A je Phase
— Scheinleistungsaufnahme je Phase bei Messbereich 5 A0,6 V·A
— Bemessungswert Kurzzeitstromfestigkeit befristet auf 1 s100 A
— Eingangswiderstand Messbereich 0 bis 5 A25 mΩ; an der Klemme
— Stoßüberlastbarkeit10 A; für 1 Minute
— Nullpunkt-UnterdrückungParametrierbar: 2 ... 250 mA, default 50 mA
Genauigkeitsklasse gemäß IEC 61557-12
— Messgröße Spannung0,2
— Messgröße Strom0,2
— Messgröße Scheinleistung0,5
— Messgröße Wirkleistung0,5
— Messgröße Blindleistung1
— Messgröße Leistungsfaktor0,5
— Messgröße Wirkarbeit0,5
— Messgröße Blindarbeit1
— Messgröße Neutralleiterstrom0,5; berechnet
— Messgröße Phasenwinkel±1 °; nicht von der IEC 61557-12 erfasst
— Messgröße Frequenz0,05
Potenzialtrennung
Potenzialtrennung Kanäle
● zwischen den Kanälen und RückwandbusJa; AC 3 700 V (Type Test) CAT III
Isolation
Isolation geprüft mitAC 2 300 V für 1 min (Type Test)
Umgebungsbedingungen
Umgebungstemperatur im Betrieb
● waagerechte Einbaulage, min.-40 °C; = Tmin; < -25 °C min. zulässige Versorgungsspannung AC 110 V
● waagerechte Einbaulage, max.70 °C; = Tmax; > +60 °C max. zulässiger Strom 1 A je Phase
● senkrechte Einbaulage, min.-40 °C; = Tmin
● senkrechte Einbaulage, max.50 °C; = Tmax
Höhe im Betrieb bezogen auf Meeresspiegel
● Aufstellungshöhe über NN, max.2 000 m
● Umgebungstemperatur-Luftdruck-AufstellungshöheTmin ... Tmax bei 1 140 hPa ... 795 hPa (-1 000 m ... +2 000 m)
Relative Luftfeuchte
● mit Betauung, geprüft nach IEC 60068-2-38, max.100 %; RH inkl. Betauung / Frost (keine Inbetriebnahme im betauten Zustand)
Widerstandsfähigkeit
Kühl- und Schmierstoffe
— Beständig gegen handelsübliche Kühl- und SchmierstoffeJa; inkl. Diesel und Öltröpfchen in der Luft
Einsatz in ortsfesten industriellen Anlagen
— gegen biologisch aktive Stoffe nach EN 60721-3-3Ja; Klasse 3B2 Schimmel-, Pilz-, Schwammsporen (ausgenommen Fauna); Klasse 3B3 auf Anfrage
— gegen chemisch aktive Stoffe nach EN 60721-3-3Ja; Klasse 3C4 (RH < 75 %) inkl. Salznebel gemäß EN 60068-2-52 (Schärfegrad 3); *
— gegen mechanisch aktive Stoffe nach EN 60721-3-3Ja; Klasse 3S4 inkl. Sand, Staub; *
— gegen mechanische Umweltbedingungen nach EN 60721-3-3Ja; Klasse 3M8 unter Verwendung des SIPLUS Mounting Kit ET 200SP (6AG1193-6AA00-0AA0)
Einsatz auf Schiffen/auf See
— gegen biologisch aktive Stoffe nach EN 60721-3-6Ja; Klasse 6B2 Schimmel-, Pilz-, Schwammsporen (ausgenommen Fauna); Klasse 6B3 auf Anfrage
— gegen chemisch aktive Stoffe nach EN 60721-3-6Ja; Klasse 6C3 (RH < 75 %) inkl. Salznebel gemäß EN 60068-2-52 (Schärfegrad 3); *
— gegen mechanisch aktive Stoffe nach EN 60721-3-6Ja; Klasse 6S3 inkl. Sand, Staub; *
— gegen mechanische Umweltbedingungen nach EN 60721-3-6Ja; Klasse 6M4 unter Verwendung des SIPLUS Mounting Kit ET 200SP (6AG1193-6AA00-0AA0)
Einsatz in der industriellen Prozesstechnik
— gegen chemisch aktive Stoffe nach EN 60654-4Ja; Klasse 3 (unter Ausschluss von Trichlorethylen)
— Umweltbedingungen für Prozess-, Mess- und Steuersysteme nach ANSI/ISA-71.04Ja; Level GX Gruppe A/B (unter Ausschluss von Trichlorethylen; Schadgaskonzentrationen bis zu den Grenzwerten der EN 60721-3-3 Klasse 3C4 zulässig); Level LC3 (Salznebel) und Level LB3 (Öl)
Anmerkung
— Anmerkung zur Klassifizierung von Umweltbedingungen nach EN 60721, EN 60654-4 und ANSI/ISA-71.04* Die mitgelieferten Steckerabdeckungen müssen bei Betrieb auf den nicht genutzten Schnittstellen verbleiben!
Conformal Coating
● Beschichtungen für bestückte Leiterplatten gemäß EN 61086Ja; Klasse 2 für hohe Zuverlässigkeit
● Schutz gegen Verschmutzung gemäß EN 60664-3Ja; Schutz vom Typ 1
● Military Testing gemäß MIL-I-46058C, Amendment 7Ja; Verfärbung der Beschichtung während Lebensdauer möglich
● Qualification and Performance of Electrical Insulating Compound for Printed Board Assemblies gemäß IPC-CC-830AJa; Conformal Coating, Klasse A
Maße
Breite20 mm
Höhe73 mm
Tiefe58 mm
Gewichte
Gewicht, ca.45 g
Sonstiges
Daten zur Auswahl eines Stromwandlers
● Bürdenleistung Stromwandler x/1A, min.abhängig von Leitungslänge und Leitungsquerschnitt, siehe Gerätehandbuch
● Bürdenleistung Stromwandler x/5A, min.abhängig von Leitungslänge und Leitungsquerschnitt, siehe Gerätehandbuch
letzte Änderung:29.08.2020


Produkt
Artikelnummer6AG1134-6PA20-7BD0
ArtikelbeschreibungSIPLUS ET 200SP AI EMETER 480VAC ST -40...+70°C mit Conformal Coating based on 6ES7134-6PA20-0BD0 . Analog Input MODULE, AI ENERGY METER 480VAC ST, passend für BU-TYPE D0, Kanal Diagnose
ProduktfamilieSIPLUS Analoge Eingänge
ProduktstatusPM300:Aktives Produkt
Preisinformationen
Preisgruppe / Stammhaus Preisgruppe473 / 473
Rohstoffzuschlagsiehe Metallfaktor (Details erhalten Sie in der Hilfe)
Metallfaktorsiehe Metallfaktor (Details erhalten Sie in der Hilfe)
Lieferinformationen
ExportkennzeichenAL : N / ECCN : N
Regellieferzeit ab Werk37 Tag(e)
Nettogewicht pro ME0,054 kg
Produktmaße (B x L x H)Nicht verfügbar
Verpackungsmaße6,50 x 7,70 x 2,30
Verpackungsmaße EinheitCM
Mengeneinheit (ME)1 Stück
Verpackungsmenge1
Zusätzliche Produktinformationen
EAN4047618085209
UPCNicht verfügbar
Statistische Warennummer90303900
Listenkennzeichen (LKZ)A&DSE/SIP ADD
Fabrikategruppe4257
GeschäftsbereichskennzahlR740
UrsprungslandDeutschland
Einhaltung der Stoffbeschränkungen entsprechend der RoHS-RichtlinieSeit: 18.07.2017
ProduktklasseB: Bedingt rücknahmefähig - Bitte wenden Sie sich an Ihren Siemens-Ansprechpartner
WEEE (2012/19/EU) RücknahmepflichtJa
REACH Art. 33 Informationspflicht nach aktueller Kandidatenliste

Informationspflicht nach Artikel 33, REACH-Verordnung: Dieses Produkt enthält ein oder mehrere Erzeugnisse, in welchen folgender Stoff der Kandidatenliste in einer Konzentration über 0,1 Massenprozent vorhanden ist:

4,4'-isopropylidendiphenol (Bisphenol A, BPA)

Auf Basis der aktuell vorliegenden Informationen gehen wir davon aus, dass diese Stoffe im Rahmen der bestimmungsgemäßen Verwendung (einschließlich der Entsorgung) des(r) Erzeugnisse(s) (siehe auch Produktdokumentation) kein Risiko darstellen.

Informationspflicht nach Artikel 33, REACH-Verordnung: Dieses Produkt enthält ein oder mehrere Erzeugnisse, in welchen folgender Stoff der Kandidatenliste in einer Konzentration über 0,1 Massenprozent vorhanden ist:

Blei

Auf Basis der aktuell vorliegenden Informationen gehen wir davon aus, dass diese Stoffe im Rahmen der bestimmungsgemäßen Verwendung (einschließlich der Entsorgung) des(r) Erzeugnisse(s) (siehe auch Produktdokumentation) kein Risiko darstellen.

Klassifizierungen
VersionKlassifizierung
eClass627-24-26-01
eClass7.127-24-26-01
eClass827-24-26-01
eClass927-24-26-01
eClass9.127-24-26-01
ETIM5EC001596
ETIM6EC001596
ETIM7EC001596
IDEA43562
UNSPSC1532-15-17-05

Datasheet - PDF

▲
Titel: Größe: Typ:
PDF CATALOGUE SIEMENS EN.pdf 120 Mbytes
PDF CATALOGUE SIEMENS EN.pdf 104 Mbytes
6AG1134-6PA20-7BD0 DE_6AG1134-6PA20-7BD0.pdf 145 Kbytes 6AG1134-6PA20-7BD0 DE_6AG1134-6PA20-7BD0.pdf

Bewertungen (0) ▲

Es gibt keine Produktbewertungenvor.

Bewertung abgeben
Bewertung abgeben
Formular verstecken
Wertung:
Name:
E-Mail :
Betreff:
Text:
Haben Sie dieses Produkt empfehlen zu kaufen?
  Captcha
  Bewertung abgeben

Aktuelle Bewertungen unserer Kunden

Alle Bewertungen wir von den Einzelteilen erhalten wir anbieten, sind real und verifiziert. Eine kleine Geste, aber sehr wertvoll. Also danke für die Minute, die Sie in, dass Sie uns Ihre Meinung und Bewertung von Produkten ausgeben, weil es mir hilft, weiter zu verbessern und noch mehr Servicequalität zu bieten.
