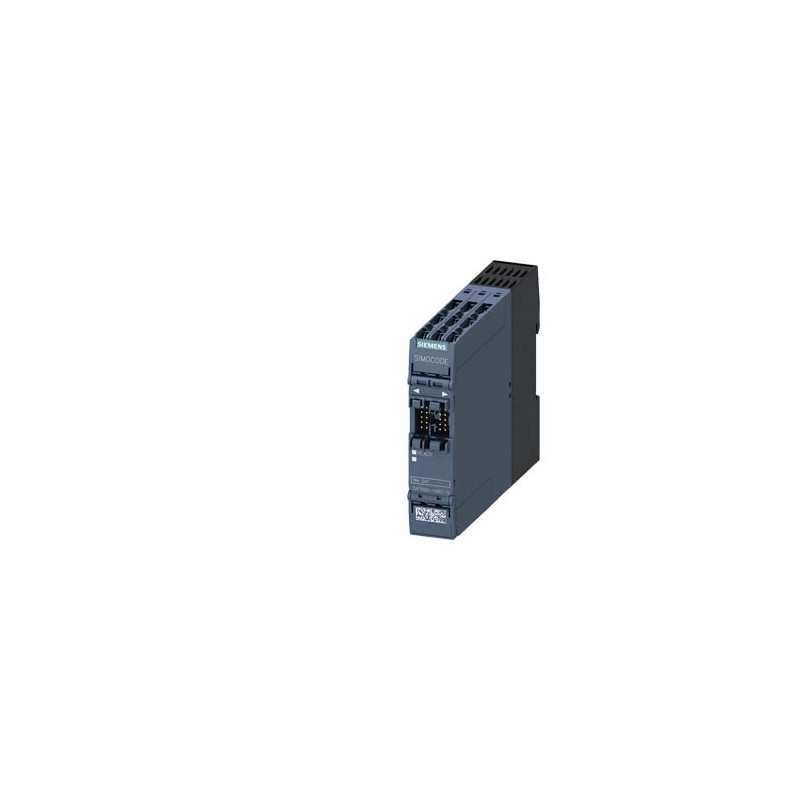

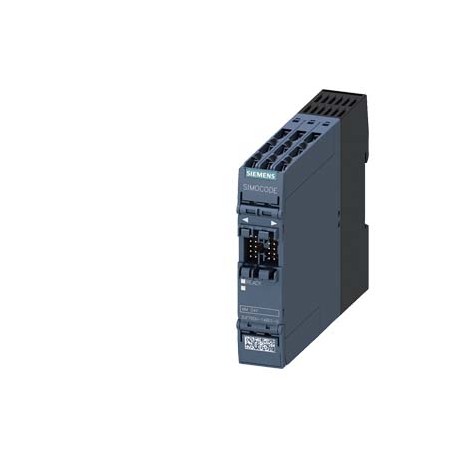

3UF7600-1AB01-0 SIEMENS Multifunktionsmodul, 4 Ein- und 2 Relais-Ausgänge, Eingangsspannung DC 24 V, Relais-.. Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

3UF7600-1AB01-0 SIEMENS Multifunktionsmodul, 4 Ein- und 2 Relais-Ausgänge, Eingangsspannung DC 24 V, Relais-..

3UF7600-1AB01-0

SIEMENS

Multifunktionsmodul, 4 Ein- und 2 Relais-Ausgänge, Eingangsspannung DC 24 V, Relais-Ausgänge monostabil, analoge Fehlerstromerfassung, mit Differenzstromwandler 3UL23 Anschluss Temperatursensor PT100/PT1000/KTY/NTC, maximal 1 Multifunktionsmodul je Grundgerät SIMOCODE pro S

Mehr Infos


KONTROLLE UND SCHÜTZE > AS-Interface Schaltanlagen, SIMOCODE

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von SIEMENS

Gesamtpreis: $509.67
Stückpreis: $509.67
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

▲

Mehr Infos

▲


Technische Daten

Multifunktionsmodul, 4 Ein- und 2 Relais-Ausgänge, Eingangsspannung DC 24 V, Relais-Ausgänge monostabil, analoge Fehlerstromerfassung, mit Differenzstromwandler 3UL23 Anschluss Temperatursensor PT100/PT1000/KTY/NTC, maximal 1 Multifunktionsmodul je Grundgerät SIMOCODE pro S
Produkt-MarkennameSIRIUS
Produkt-BezeichnungMultifunktionsmodul
Hersteller-Artikelnummer
● 1 des Differenzstromwandlers anschließbar3UL2302-1A
● 2 des Differenzstromwandlers anschließbar3UL2303-1A
● 3 des Differenzstromwandlers anschließbar3UL2304-1A
● 4 des Differenzstromwandlers anschließbar3UL2305-1A
● 5 des Differenzstromwandlers anschließbar3UL2306-1A
● 6 des Differenzstromwandlers anschließbar3UL2307-1A
Allgemeine technische Daten
Stromart zur ÜberwachungTyp A (Wechselströme und pulsierende Gleichfehlerströme)
Reaktionszeit maximal0,1 s
Produktfunktion DifferenzstromanzeigeJa
einstellbarer Ansprechwert Strom40 ... 0,03 A
Produktbestandteil
● Eingang für ThermistoranschlussNein
● DigitaleingangJa
● Eingang für DifferenzstromwandlerJa
● Eingang für analogen TemperatursensorJa
● Eingang für ErdschlusserkennungJa
● RelaisausgangJa
aufgenommene Wirkleistung0,8 W
Isolationsspannung bei Verschmutzungsgrad 3 bei AC Bemessungswert300 V
Stoßspannungsfestigkeit Bemessungswert4 000 V
Schutzart IPIP20
Schockfestigkeit
● bei Aufbau auf Stromerfassungsmodul gemäß IEC 60068-2-2710g / 11 ms
● gemäß IEC 60068-2-2715g / 11 ms
Schwingfestigkeit
● gemäß IEC 60068-2-61 ... 6 Hz: 15 mm, 6 ... 500 Hz: 2g
● bei Aufbau auf Stromerfassungsmodul gemäß IEC 60068-2-61 ... 4 Hz / 15 mm, 4 ... 500 Hz / 1g
Schaltvermögen Strom der Schließkontakte der Relaisausgänge bei AC-15
● bei 24 V6 A
● bei 120 V6 A
● bei 230 V3 A
Schaltvermögen Strom der Schließkontakte der Relaisausgänge bei DC-13
● bei 24 V2 A
● bei 60 V0,55 A
● bei 125 V0,25 A
mechanische Lebensdauer (Schaltspiele) typisch10 000 000
elektrische Lebensdauer (Schaltspiele) typisch100 000
Überbrückungszeit bei Netzausfall0,02 s
Referenzkennzeichen gemäß IEC 81346-2:2009F
Dauerstrom der Schließkontakte der Relaisausgänge
● bei 50 °C6 A
● bei 60 °C5 A
RoHS-Richtlinie (Datum)05/01/2012
Eignungsnachweis gemäß ATEX Produkt-Richtlinie 2014/34/EUBVS 06 ATEX F001
Ex-Gerätegruppe und Ex-Kategorie gemäß ATEX Produkt-Richtlinie 2014/34/EUII (2) G, II (2 ) D, I (M2)
messbare Temperatur
● mit NTC minimal80 °C
● mit NTC maximal160 °C
● mit KTY 84 minimal-40 °C
● mit KTY 84 maximal300 °C
● mit KTY 83-110 minimal-50 °C
● mit KTY 83-110 maximal175 °C
● mit Pt 1000 minimal-50 °C
● mit Pt 1000 maximal500 °C
● mit Pt 100 minimal-50 °C
● mit Pt 100 maximal500 °C
relative temperaturbezogene Messabweichung bei 20 °C2 %
Fühlerstrom für Pt 100 typisch1 mA
Fühlerstrom für Pt 1000/KTY 83-110/KTY 84/NTC typisch0,2 mA
Diagnosefunktion am Sensoreingang mit Differenzstromwandler
● KurzschlusserkennungJa
● DrahtbrucherkennungJa
Diagnosefunktion am Sensoreingang mit Pt 100
● KurzschlusserkennungJa
● DrahtbrucherkennungJa
Diagnosefunktion am Sensoreingang mit Pt 1000
● KurzschlusserkennungJa
● DrahtbrucherkennungJa
Diagnosefunktion am Sensoreingang mit KTY 83-110
● KurzschlusserkennungJa
● DrahtbrucherkennungJa
Diagnosefunktion am Sensoreingang mit KTY 84
● KurzschlusserkennungJa
● DrahtbrucherkennungJa
Diagnosefunktion am Sensoreingang mit NTC
● KurzschlusserkennungJa
● DrahtbrucherkennungNein
Art der Anschlusstechnik des Fühlerkreises2- oder 3-Leiter-Anschluss
A/D-Wandlungszeit am Fühlerkreis500 ms
messbare Netzfrequenz Anfangswert16 Hz
messbare Netzfrequenz Endwert400 Hz
relative Messabweichung des Differenzstromwandlers7,5 %
Elektromagnetische Verträglichkeit
EMV-Störaussendung gemäß IEC 60947-1Klasse A
EMV-Störfestigkeit gemäß IEC 60947-1entspricht Schärfegrad 3
leitungsgebundene Störeinkopplung
● durch Burst gemäß IEC 61000-4-42 kV (power ports) / 1 kV (signal ports)
● durch Leiter-Erde Surge gemäß IEC 61000-4-52 kV
● durch Leiter-Leiter Surge gemäß IEC 61000-4-51 kV
● durch Hochfrequenzeinstrahlung gemäß IEC 61000-4-610 V
feldgebundene Störeinkopplung gemäß IEC 61000-4-310 V/m
elektrostatische Entladung gemäß IEC 61000-4-26 kV Kontaktentladung / 8 kV Luftentladung
leitungsgebundene HF-Störaussendung gemäß CISPR11entspricht Schärfegrad A
feldgebundene HF-Störaussendung gemäß CISPR11entspricht Schärfegrad A
Eingänge/ Ausgänge
Produktfunktion
● Eingänge parametrierbarJa
● Ausgänge parametrierbarJa
Anzahl der Eingänge4
Anzahl der Digitaleingänge4
● mit gemeinsamem Bezugspotenzial4
Ausführung der Digitaleingänge
● Typ 1 nach IEC 61131Nein
● Typ 2 nach IEC 61131Ja
Anzahl der Analogeingänge0
Anzahl der Sensoreingänge
● für Erdschlusserkennung1
● für Temperaturmessung1
Eingangsspannung am Digitaleingang bei DC Bemessungswert24 V
Anzahl der Ausgänge2
Anzahl der Halbleiterausgänge0
Anzahl der Ausgänge als kontaktbehaftetes Schaltelement2
Anzahl der Analogausgänge0
Schaltverhaltenmonostabil
Eigenschaft der Kontakte der RelaisausgängePotentialfreie Schließer-Kontakte (Öffnerverhalten durch interne Signalanpassung parametrierbar), davon 2 Relaisausgänge gemeinsam gewurzelt und ein Relaisausgang separat, den Steuerfunktionen frei zuordenbar (z.B. Netz-, Stern-, Dreieck-Schütz oder Meldung des Betriebszustands)
Leitungslänge für digitale Signale maximal300 m
Schutz-/ Überwachungsfunktion
Produktfunktion ErdschlusserkennungJa
Ausführung des Sensors für Temperaturmessung anschließbarPT100 / PT1000 / KTY83-110 / KTY84 / NTC
Genauigkeit
Temperaturdrift je °C0,05 %/°C
Einbau/ Befestigung/ Abmessungen
Einbaulagebeliebig
Höhe100 mm
Breite22,5 mm
Tiefe124,5 mm
einzuhaltender Abstand
● oben40 mm
● unten40 mm
● links0 mm
● rechts0 mm
Durchmesser der Durchführungsöffnung des anschließbaren Differenzstromwandlers35 ... 210 mm
Anschlüsse/ Klemmen
Produktbestandteil abnehmbare Klemme für Hilfs- und SteuerstromkreisJa
Art der anschließbaren Leiterquerschnitte
● eindrähtig1x (0,5 ... 2,5 mm²), 2x (0,5 ... 1,5 mm²)
● feindrähtig mit Aderendbearbeitung1x (0,5 ... 2,5 mm²), 2x (0,5 ... 1,0 mm²)
● bei AWG-Leitungen eindrähtig1x (20 ... 14), 2x (20 ... 16)
● bei AWG-Leitungen mehrdrähtig1x (20 ... 12), 2x (20 ... 14)
Anzugsdrehmoment bei Schraubanschluss0,6 ... 0,8 N·m
Anzugsdrehmoment [lbf·in] bei Schraubanschluss5,2 ... 7 lbf·in
Umgebungsbedingungen
Aufstellungshöhe bei Höhe über NN
● 1 maximal2 000 m
● 2 maximal3 000 m; max. +50 °C (keine sichere Trennung)
● 3 maximal4 000 m; bei 40°C, keine sichere Trennung
Umgebungstemperatur
● während Betrieb-25 ... +60 °C
● während Lagerung-40 ... +80 °C
● während Transport-40 ... +80 °C
Umweltkategorie
● während Betrieb gemäß IEC 607213K6 (keine Eisbildung, keine Betauung, relative Luftfeuchtigkeit 10 ... 95%), 3C3 (kein Salznebel), 3S2 (Sand darf nicht in die Geräte gelangen), 3M6
● während Lagerung gemäß IEC 607211K6 (keine Betauung, relative Luftfeuchtigkeit 10 ... 95%), 1C2 (kein Salznebel), 1S2 (Sand darf nicht in die Geräte gelangen), 1M4
● während Transport gemäß IEC 607212K2, 2C1, 2S1, 2M2
relative Luftfeuchte während Betrieb10 ... 95 %
Kontaktbelastbarkeit der Hilfskontakte gemäß ULB300 / R300
Kurzschluss-Schutz
Ausführung des Kurzschlussschutzes je AusgangSicherungseinsätze: gG 6A, flink 10A (IEC 60947-5-1), Leitungsschutzschalter C-Char: 1,6A (IEC 60947-5-1) oder 6A (I_K < 500A)
Sicherheitsrelevante Kenngrößen
Berührungsschutz gegen elektrischen Schlagfingersicher
Potenzialtrennung
(elektrische) sichere Trennung gemäß IEC 60947-1Alle Stromkreise sicher voneinander getrennt (doppelte Kriech- und Luftstrecken), die Hinweise des Prüfberichtes Nr. A0258 "Sichere Trennung" sind zu beachten (Link siehe weitere Informationen)
Potenzialtrennung zwischen Eingängen und ElektronikNein
Steuerstromkreis/ Ansteuerung
Spannungsart der SteuerspeisespannungDC
Steuerspeisespannung bei DC
● Bemessungswert24 V
Arbeitsbereichsfaktor Steuerspeisespannung Bemessungswert bei DC
● Anfangswert0,8
● Endwert1,2
Approbationen/ Zertifikate

Downloads und Handbücher

allgemeine ProduktzulassungEMV (Elektromagnetische Verträglichkeit)

CSA

CCC

Bestätigungen

UL

EAC

RCM

ExplosionsschutzKonformitätserklärungPrüfbescheinigungenMarine / Schiffbau

ATEX-EG-Baumusterprüfbescheinigung

IECEx

EG/EU-Konformitätsbescheinigung

spezielle Prüfbescheinigungen

Typprüfbescheinigung/Werkszeugnis

RMRS / Russian Maritime Register

Marine / SchiffbauSonstige

DNV-GL

Bestätigungen

PROFIBUS-Zertifizierung

Weitere Informationen
Information- and Downloadcenter (Kataloge, Broschüren,…)
Industry Mall (Online-Bestellsystem)
CAx-Online-Generator
Service&Support (Handbücher, Betriebsanleitungen, Zertifikate, Kennlinien, FAQs,…)
Bilddatenbank (Produktfotos, 2D-Maßzeichnungen, 3D-Modelle, Geräteschaltpläne, EPLAN Makros, …)
Prüfbericht Nr. A0258, Sichere Trennung
letzte Änderung:07.04.2022
Datum:
09.05.2022		Änderungen vorbehalten
© Copyright Siemens 2022


Zusätzliche Daten

Produkt
Artikelnummer3UF7600-1AB01-0
ArtikelbeschreibungMultifunktionsmodul, 4 Ein- und 2 Relais-Ausgänge, Eingangsspannung DC 24 V, Relais-Ausgänge monostabil, analoge Fehlerstromerfassung, mit Differenzstromwandler 3UL23 Anschluss Temperatursensor PT100/PT1000/KTY/NTC, maximal 1 Multifunktionsmodul je Grundgerät SIMOCODE pro S
ProduktfamilieMotormanagement- und Steuergeräte SIMOCODE pro 3UF7
ProduktstatusPM300:Aktives Produkt
Preisinformationen
Preisgruppe42J
Rohstoffzuschlagsiehe Metallfaktor (Details erhalten Sie in der Hilfe)
Metallfaktorsiehe Metallfaktor (Details erhalten Sie in der Hilfe)
Lieferinformationen
ExportkennzeichenAL : N / ECCN : EAR99
Regellieferzeit ab Werk (Arbeitstage)1 Tag(e)
Nettogewicht pro ME0,233 kg
Verpackungsmaße36,00 x 109,00 x 152,00
Verpackungsmaße EinheitMM
Mengeneinheit (ME)1 Stück
Verpackungsmenge1
Zusätzliche Produktinformationen
EAN4011209916227
UPC887621549282
Statistische Warennummer85389091
Listenkennzeichen (LKZ)CC-IC10
Fabrikategruppe5836
GeschäftsbereichskennzahlR711
UrsprungslandDeutschland
Einhaltung der Stoffbeschränkungen entsprechend der RoHS-RichtlinieSeit: 01.05.2012
ProduktklasseA: werkslagermäßiges Standard-Produkt kann innerhalb der Rücknahmefristen zurückgegeben werden.
WEEE (2012/19/EU) RücknahmepflichtJa
REACH Art. 33 Informationspflicht nach aktueller Kandidatenliste

Informationspflicht nach Artikel 33, REACH-Verordnung: Dieses Produkt enthält ein oder mehrere Erzeugnisse, in welchen folgender Stoff der Kandidatenliste in einer Konzentration über 0,1 Massenprozent vorhanden ist:

Blei

Auf Basis der aktuell vorliegenden Informationen gehen wir davon aus, dass diese Stoffe im Rahmen der bestimmungsgemäßen Verwendung (einschließlich der Entsorgung) des(r) Erzeugnisse(s) (siehe auch Produktdokumentation) kein Risiko darstellen.

Informationspflicht nach Artikel 33, REACH-Verordnung: Dieses Produkt enthält ein oder mehrere Erzeugnisse, in welchen folgender Stoff der Kandidatenliste in einer Konzentration über 0,1 Massenprozent vorhanden ist:

Bleimonoxid (Bleioxid)

Auf Basis der aktuell vorliegenden Informationen gehen wir davon aus, dass diese Stoffe im Rahmen der bestimmungsgemäßen Verwendung (einschließlich der Entsorgung) des(r) Erzeugnisse(s) (siehe auch Produktdokumentation) kein Risiko darstellen.

Relevante PDF Kataloge
Klassifizierungen
VersionKlassifizierung
eClass627-37-08-05
eClass7.127-37-08-05
eClass827-37-08-05
eClass927-37-08-05
eClass9.127-37-08-05
ETIM5EC002613
ETIM6EC002613
ETIM7EC002613
ETIM8EC002613
IDEA44776
UNSPSC1539-12-15-52

ETIM-Daten

ETIM: EC002613 - Erweiterungsmodul für Motormanagement-Gerät

Wert Einheit
Bemessungssteuerspeisespannung Us bei DC (EF003980) -V
Eingang für analoge Temperaturfühler (EF007114) -
Anzahl der analogen Eingänge (EF001994) -
Spannungsart zur Betätigung (EF008242) -
Anzahl der analogen Ausgänge (EF001995) -
Schutzart (NEMA) (EF011959) -
Bemessungssteuerspeisespannung Us bei AC 60 Hz (EF003979) -V
Anzahl der binären Eingänge (EF003817) -
Bemessungssteuerspeisespannung Us bei AC 50 Hz (EF003978) -V
Eingang für Thermistoranschluss (EF007116) -
Ausführung (EF000010) sonstige
Schaltfunktion (EF000189) monostabil
Anzahl der Ausgänge, kontaktbehaftet (EF006936) 2
Anzahl der elektronischen Ausgänge (EF006929) 0
Eingang für Erdschlusserfassung (EF007115) true
Ausführung elektrischer Anschluss für Hilfs- und Steuerstromkreis (EF006979) Schraubanschluss
Schutzart (IP) (EF005474) IP20



Datasheet - PDF

▲
Titel: Größe: Typ:
PDF CATALOGUE SIEMENS EN.pdf 120 Mbytes
PDF CATALOGUE SIEMENS EN.pdf 104 Mbytes
3UF7600-1AB01-0 3UF7600-1AB01-0 DE_3UF7600-1AB01-0.pdf 451 Kbytes 3UF7600-1AB01-0 3UF7600-1AB01-0 DE_3UF7600-1AB01-0.pdf

Bewertungen (0) ▲

Es gibt keine Produktbewertungenvor.

Bewertung abgeben
Bewertung abgeben
Formular verstecken
Wertung:
Name:
E-Mail :
Betreff:
Text:
Haben Sie dieses Produkt empfehlen zu kaufen?
  Captcha
  Bewertung abgeben

Aktuelle Bewertungen unserer Kunden

Alle Bewertungen wir von den Einzelteilen erhalten wir anbieten, sind real und verifiziert. Eine kleine Geste, aber sehr wertvoll. Also danke für die Minute, die Sie in, dass Sie uns Ihre Meinung und Bewertung von Produkten ausgeben, weil es mir hilft, weiter zu verbessern und noch mehr Servicequalität zu bieten.
