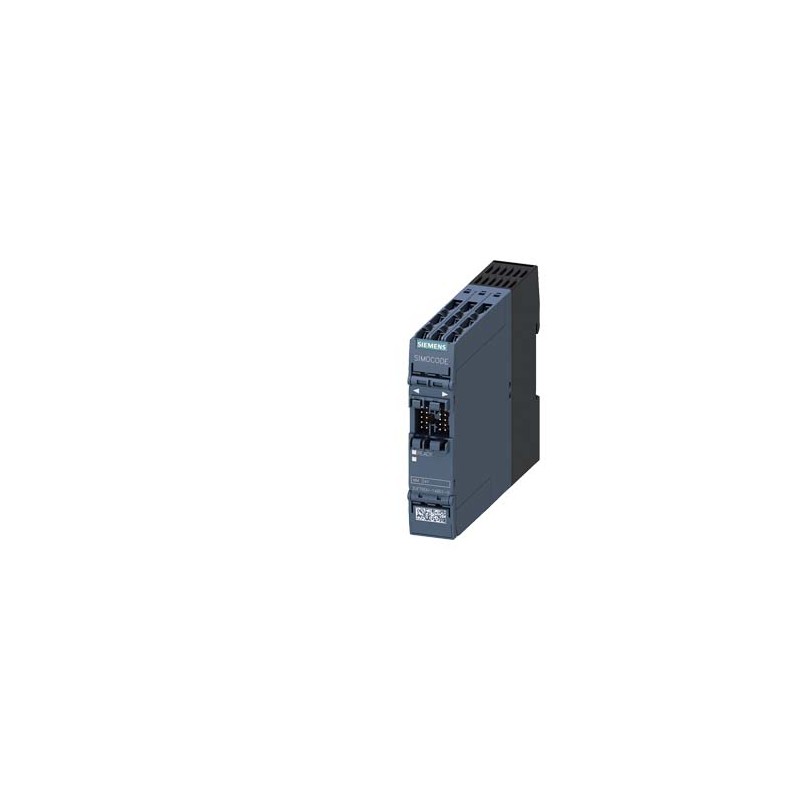

3UF7600-1AB01-0 SIEMENS Module multifonction, 4 entrées et 2 sorties à relais, Tension d'entrée 24 V CC, Sor.. Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

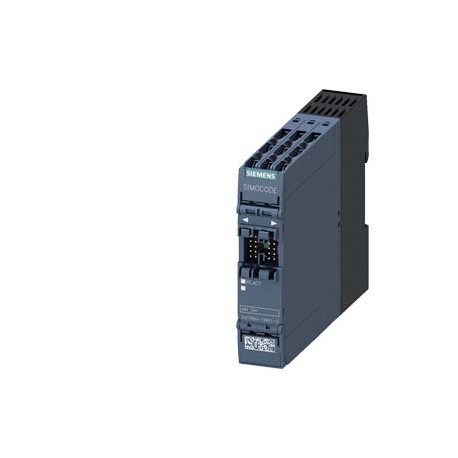

3UF7600-1AB01-0 SIEMENS Module multifonction, 4 entrées et 2 sorties à relais, Tension d'entrée 24 V CC, Sor..

3UF7600-1AB01-0

SIEMENS

Module multifonction, 4 entrées et 2 sorties à relais, Tension d'entrée 24 V CC, Sorties à relais monostables, détection analogique des courants de défaut, avec convertisseur de courant différentiel 3UL23 Raccordement du capteur de température PT100/PT1000/KTY/NTC, 1 module multifonction max. par appareil de base SIMOCODE pro S

Plus de détails


CONTRÔLE ET CONTACTEURS > Appareillage AS-Interface, SIMOCODE

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par SIEMENS

Prix total: $509.67
Prix unitaire: $509.67
Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant) .

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Les plus vendus

▲

En savoir plus

▲


Données techniques

Module multifonction, 4 entrées et 2 sorties à relais, Tension d'entrée 24 V CC, Sorties à relais monostables, détection analogique des courants de défaut, avec convertisseur de courant différentiel 3UL23 Raccordement du capteur de température PT100/PT1000/KTY/NTC, 1 module multifonction max. par appareil de base SIMOCODE pro S
nom de marque produitSIRIUS
désignation du produitModule multifonction
numéro d'article du fabricant
● 1 du convertisseur de courant différentiel raccordable3UL2302-1A
● 2 du convertisseur de courant différentiel raccordable3UL2303-1A
● 3 du convertisseur de courant différentiel raccordable3UL2304-1A
● 4 du convertisseur de courant différentiel raccordable3UL2305-1A
● 5 du convertisseur de courant différentiel raccordable3UL2306-1A
● 6 du convertisseur de courant différentiel raccordable3UL2307-1A
Caractéristiques techniques générales
type de courant pour la surveillanceType A (courants alternatifs et courants de défaut continus pulsés)
temps de réaction max.0,1 s
fonction produit affichage courant différentielOui
valeur de réponse du courant réglable40 ... 0,03 A
constituant du produit
● entrée pour thermistanceNon
● entrée TOROui
● entrée pour convertisseur de courant différentielOui
● entrée pour capteur de température analogiqueOui
● entrée pour détection de défauts à la terreOui
● sortie de relaisOui
puissance active absorbée0,8 W
tension d'isolement pour degré de pollution 3 pour AC valeur assignée300 V
tension de tenue aux chocs valeur assignée4 000 V
degré de protection IPIP20
tenue aux chocs
● pour montage pour module d'acquisition de courant selon IEC 60068-2-2710 g / 11 ms
● selon IEC 60068-2-2715g / 11 ms
tenue aux vibrations
● selon IEC 60068-2-61 … 6 Hz : 15 mm, 6 … 500 Hz : 2g
● pour montage pour module d'acquisition de courant selon IEC 60068-2-61 ... 4 Hz / 15 mm, 4 ... 500 Hz / 1g
pouvoir de coupure courant des contacts NO des sorties de relais pour AC-15
● pour 24 V6 A
● pour 120 V6 A
● pour 230 V3 A
pouvoir de coupure courant des contacts NO des sorties de relais pour DC-13
● pour 24 V2 A
● pour 60 V0,55 A
● pour 125 V0,25 A
durée de vie mécanique (cycles de manœuvre) typique10 000 000
durée de vie électrique (Cycles de manœuvre) typique100 000
temps de maintien en cas de coupure de courant0,02 s
désignation du matériel selon IEC 81346-2:2009Contrôleur
courant permanent des contacts NO des sorties de relais
● pour 50 °C6 A
● pour 60 °C5 A
Directive RoHS (date)05/01/2012
certificat d'aptitude selon la directive produit ATEX 2014/34/UEBVS 06 ATEX F001
groupe d'appareillage Ex et catégorie Ex selon la directive produit ATEX 2014/34/UEII (2) G, II (2 ) D, I (M2)
température mesurable
● avec NTC min.80 °C
● avec NTC max.160 °C
● avec KTY 84 min.-40 °C
● avec KTY 84 max.300 °C
● avec KTY 83-110 min.-50 °C
● avec KTY 83-110 max.175 °C
● avec Pt 1000 min.-50 °C
● avec Pt 1000 max.500 °C
● avec Pt 100 min.-50 °C
● avec Pt 100 max.500 °C
écart de mesure relatif rapporté à la température pour 20 °C2 %
sonde pour Pt 100 typique1 mA
sonde pour Pt 1000/KTY 83-110/KTY 84/NTC typique0,2 mA
fonction de diagnostic sur l'entrée de capteur avec convertisseur de courant différentiel
● détection de court-circuitOui
● détection de rupture de filOui
fonction de diagnostic sur l'entrée de capteur avec Pt 100
● détection de court-circuitOui
● détection de rupture de filOui
fonction de diagnostic sur l'entrée de capteur avec Pt 1000
● détection de court-circuitOui
● détection de rupture de filOui
fonction de diagnostic sur l'entrée de capteur avec KTY 83-110
● détection de court-circuitOui
● détection de rupture de filOui
fonction de diagnostic sur l'entrée de capteur avec KTY 84
● détection de court-circuitOui
● détection de rupture de filOui
fonction de diagnostic sur l'entrée de capteur avec NTC
● détection de court-circuitOui
● détection de rupture de filNon
type de connectique du circuit de la sondeConnexion 2 ou 3 fils
temps de conversion A/N sur le circuit de la sonde500 ms
fréquence réseau mesurable valeur initiale16 Hz
fréquence réseau mesurable valeur finale400 Hz
écart de mesure relatif du convertisseur de courant différentiel7,5 %
Compatibilité électromagnétique
émission de perturbations CEM selon IEC 60947-1classe A
immunité aux perturbations CEM selon IEC 60947-1correspond au degré de précision 3
perturbation par conduction
● par salves selon IEC 61000-4-42 kV (accès de puissance) / 1 kV (accès de signalisation)
● surge conducteur-terre selon IEC 61000-4-52 kV
● surge conducteur-conducteur selon IEC 61000-4-51 kV
● champs rayonnés haute fréquence selon IEC 61000-4-610 V
champs électromagnétiques rayonnés aux fréquences radioélectriques selon IEC 61000-4-310 V/m
décharge électrostatique selon IEC 61000-4-26 kV décharge au contact / 8 kV décharge dans l'air
émission de perturbations HF conduites selon CISPR11équivaut à sévérité A
émission de perturbations HF rayonnées selon CISPR11équivaut à sévérité A
Entrées/ Sorties
fonction produit
● entrées paramétrablesOui
● sorties paramétrablesOui
nombre d'entrées4
nombre d'entrées TOR4
● avec potentiel de référence commun4
version des entrées TOR
● type 1 selon IEC 61131Non
● type 2 selon IEC 61131Oui
nombre d'entrées analogiques0
nombre d'entrées de capteur
● pour détection de défauts à la terre1
● pour mesure de température1
tension d'entrée sur entrée TOR pour DC valeur assignée24 V
nombre de sorties2
nombre de sorties statiques0
nombre de sorties comme élément de contacts avec contact2
nombre de sorties analogiques0
comportement à la coupuremonostable
propriété des contacts des sorties à relaisContacts de fermeture (NO) libres de potentiel (comportement d'ouverture paramétrable par adaptation interne des signaux), dont 2 sorties de relais à potentiel commun et une sortie de relais séparée, librement affectables aux fonctions de commande (p.ex. contacteur réseau, étoile, triangle ou signalisation d'état)
longueur de câble des signaux numériques max.300 m
Fonction protection/ surveillance
fonction produit détection de défauts à la terreOui
version du capteur pour mesure de température raccordablePT100 / PT1000 / KTY83-110 / KTY84 / NTC
Précision
dérive thermique par °C0,05 %/°C
Montage/ fixation/ dimensions
position de montageau choix
hauteur100 mm
largeur22,5 mm
profondeur124,5 mm
distance à respecter
● haut40 mm
● bas40 mm
● gauche0 mm
● droite0 mm
diamètre de l'ouverture de passage du convertisseur de courant différentiel raccordable35 ... 210 mm
Raccordements/ Bornes
constituant du produit bornier amovible des circuits auxiliaire et de commandeOui
type de sections de câble raccordables
● âme massive1x (0,5 ... 2,5 mm²), 2x ( 0,5 ... 1,5 mm²)
● âme souple avec embouts1x (0,5 ... 2,5 mm²), 2x (0,5 ... 1,0 mm²)
● pour câbles AWG âme massive1x (20 ... 14), 2x (20 ... 16)
● pour câbles AWG multibrin1x (20 ... 12), 2x (20 ... 14)
couple de serrage pour bornes à vis0,6 ... 0,8 N·m
couple de serrage [lbf·in] pour bornes à vis5,2 ... 7 lbf·in
Conditions ambiantes
altitude d'implantation pour altitude au-dessus de
● 1 max.2 000 m
● 2 max.3 000 m; pour +50 °C, (pas de séparation sûre)
● 3 max.4 000 m; pour 40 °C, pas de séparation de protection
température ambiante
● en service-25 ... +60 °C
● à l'entreposage-40 ... +80 °C
● pendant le transport-40 ... +80 °C
catégorie d'environnement
● en service selon IEC 607213K6 (pas de formation de glace, pas de condensation, humidité relative 10 ... 95 %), 3C3 (pas de brouillard salin), 3S2 (la pénétration de sable dans les appareils est interdite), 3M6
● à l'entreposage selon IEC 607211K6 (pas de condensation, humidité relative 10 ... 95%), 1C2 (pas de brouillard salin), 1S2 (la pénétration de sable dans les appareils est interdite), 1M4
● pendant le transport selon IEC 607212K2, 2C1, 2S1, 2M2
humidité relative en service10 ... 95 %
capacité de charge des contacts auxiliaires selon ULB300 / R300
Protection contre les courts-circuits
version de la protection contre les courts-circuits par sortieCartouches-fusibles : gG 6A, à action rapide 10A (CEI 60947-5-1), disjoncteurs modulaires caract. C : 1,6A (CEI 60947-5-1) ou 6A (I_K < 500A)
Sécurité
protection de contact contre les décharges électriquesavec protection des doigts
Séparation galvanique
séparation (électrique) de protection selon IEC 60947-1Tous les circuits sont séparés de manière sûre (double ligne de fuite et distance dans l'air), les remarques du procès-verbal d'essai n° A0258 doivent être prises en compte (lien : voir Plus d'informations)
séparation galvanique entre entrées et électroniqueNon
Circuit de commande/ Commande
type de tension de la tension d'alimentation de commandeDC
tension d'alimentation de commande pour DC
● valeur assignée24 V
facteur plage de travail tension d'alimentation de commande valeur assignée pour DC
● valeur initiale0,8
● valeur finale1,2
Certificats/ homologations

Téléchargements et manuels

General Product ApprovalEMC

CSA

CCC

Confirmation

UL

EAC

RCM

For use in hazardous locationsDeclaration of ConformityTest CertificatesMarine / Shipping

ATEX-EC-Type-Examination-Certificate

IECEx

EC/EU-Declaration of Conformity

Special Test Certificate

Type Test Certificates/Test Report

RMRS / Russian Maritime Register

Marine / Shippingother

DNV-GL

Confirmation

PROFIBUS-Certification

Autres informations
Information- and Downloadcenter (Catalogues, Brochures,…)
Industry Mall (système de commande en ligne)
Générateur CAx en ligne
Service&Support (manuels, certificats, caractéristiques, questions fréquentes FAQ, etc.)
Banque de données images (photos des produits, schémas cotés 2D, modèles 3D, schémas des connexions, macros EPLAN, …)
Rapport d'essai No. A0258, protective separation
dernière modification :07/04/2022
Date
09/05/2022		Sous réserve de modifications
© Copyright Siemens 2022


Données supplémentaires

Produit
Numéro d'article3UF7600-1AB01-0
Description d'articleModule multifonction, 4 entrées et 2 sorties à relais, Tension d'entrée 24 V CC, Sorties à relais monostables, détection analogique des courants de défaut, avec convertisseur de courant différentiel 3UL23 Raccordement du capteur de température PT100/PT1000/KTY/NTC, 1 module multifonction max. par appareil de base SIMOCODE pro S
Famille de produitAppareillage de gestion et de commande de moteurs SIMOCODE pro 3UF7
Cycle de vie du produit (PLM)PM300:Active Product
Données Prix
Groupe de prix42J
Coefficient MetalNullement
Informations Livraison
Caractéristiques d'exportationAL : N / ECCN : EAR99
Délai Appro Fsseur (hors transport)1 Jour(s)
Poids Net par quantité0.233 kg
Dimension emballage36.00 x 109.00 x 152.00
Unité de mesure de l'emballageMM
Quantité1 Pc
Quantité par emballage1
Informations produit supplémentaires
EAN4011209916227
UPC887621549282
N° d'Export85389091
Rubrique catalogue (PDF)CC-IC10
Groupe de produit5836
Group CodeR711
Pays d'origineAllemagne
Conformité à la directive RoHSConforme directive RoHS depuis :: 01.05.2012
Classe de produitA: Produit standard qui peut être nous être retourné (sous réserve du respect de nos conditions de retour et reprise de matériel)
Directive environnementale DEEE :Oui
Art. 33 REACH : Obligation d'information sur la liste des substances candidates

Ce produit comprend un ou plusieurs articles dans lesquels la substance suivante de la liste candidate (écrite en anglais) est présente contenue dans des concentrations supérieures à 0,1% poids / poids (p/p):

Lead

Sur la base des informations actuellement disponibles, nous estimons que ces substances ne présentent aucun risque si les articles sont utilisés comme prévu (y compris l'élimination). Veuillez également consulter la documentation du produit.

Ce produit comprend un ou plusieurs articles dans lesquels la substance suivante de la liste candidate (écrite en anglais) est présente contenue dans des concentrations supérieures à 0,1% poids / poids (p/p):

Lead monoxide (lead oxide)

Sur la base des informations actuellement disponibles, nous estimons que ces substances ne présentent aucun risque si les articles sont utilisés comme prévu (y compris l'élimination). Veuillez également consulter la documentation du produit.

Classification
VersionClassification
eClass627-37-08-05
eClass7.127-37-08-05
eClass827-37-08-05
eClass927-37-08-05
eClass9.127-37-08-05
ETIM5EC002613
ETIM6EC002613
ETIM7EC002613
ETIM8EC002613
IDEA44776
UNSPSC1539-12-15-52

Données ETIM

ETIM: EC002613 - Module d'extension pour dispositif de contrôle moteur

Valeur Unité
tension d'alimentation de courant nominal Us CC (EF003980) -V
entrée du capteur de température analogique (EF007114) -
nombre d’entrées analogiques (EF001994) -
type de tension d'actionnement (EF008242) -
nombre de sorties analogiques (EF001995) -
degré de protection (NEMA) (EF011959) -
tension d'alimentation de courant nominal Us à CA 60 Hz (EF003979) -V
nombre d'entrées binaires (EF003817) -
tension d'alimentation de courant nominal Us à CA 50 Hz (EF003978) -V
entrée pour raccordement à un thermistor (EF007116) -
modèle (EF000010) autre
fonction de commutation (EF000189) monostable
nombre de sorties, avec contact (EF006936) 2
nombre de sorties électroniques (EF006929) 0
entrée pour détection de défauts de mise à la terre (EF007115) true
finition du raccordement électrique du circuit auxiliaire / commande (EF006979) raccordement à vis
indice de protection (IP) (EF005474) IP20



Datasheet - PDF

▲
Titre: Taille: Type:
PDF CATALOGUE SIEMENS EN.pdf 120 Mbytes
PDF CATALOGUE SIEMENS EN.pdf 104 Mbytes
3UF7600-1AB01-0 3UF7600-1AB01-0 FR_3UF7600-1AB01-0.pdf 450 Kbytes 3UF7600-1AB01-0 3UF7600-1AB01-0 FR_3UF7600-1AB01-0.pdf

Commentaires: (0) ▲

Aucun commentaire sur le produit encore.

Écrire commentaire
Écrire commentaire
Sous forme de peau
Score:
Nom:
Email:
Titre:
Commentaire:
Recommandez-vous acheter ce produit?
  Captcha
  Écrire commentaire

Derniers commentaires de nos clients

Toutes les évaluations que nous recevons des articles que nous proposons sont réels et vérifiés. Un petit geste, mais très précieux. Je vous remercie pour cette minute que vous passez à nous laisser votre avis et note sur les produits, car il nous aide à continuer à améliorer et à offrir encore plus la qualité de service.
